Камера с детектором движения на Android под управлением Arduino

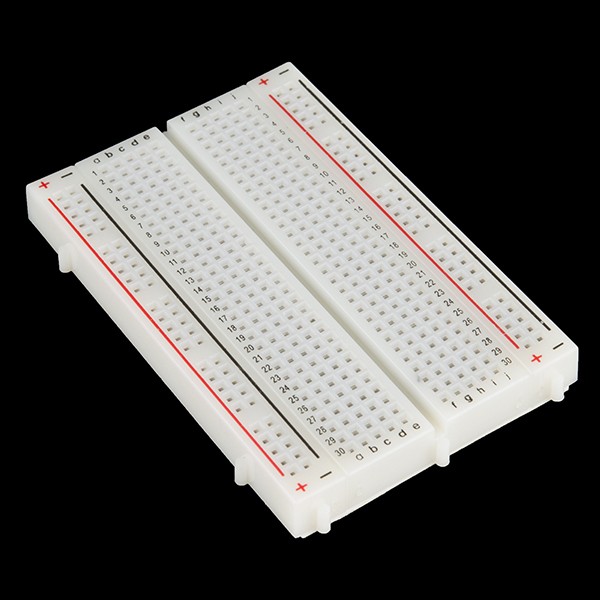

Компоненты и материалы

О проекте

В наших смартфонах есть различные сенсоры, используемые в разных приложениях. Но иногда нужно добавить дополнительные датчики — для этого и нужен Arduino/микроконтроллер. Как видно из названия, мы создадим камеру с детектором движения, используя смартфон и Arduino.

Начнём

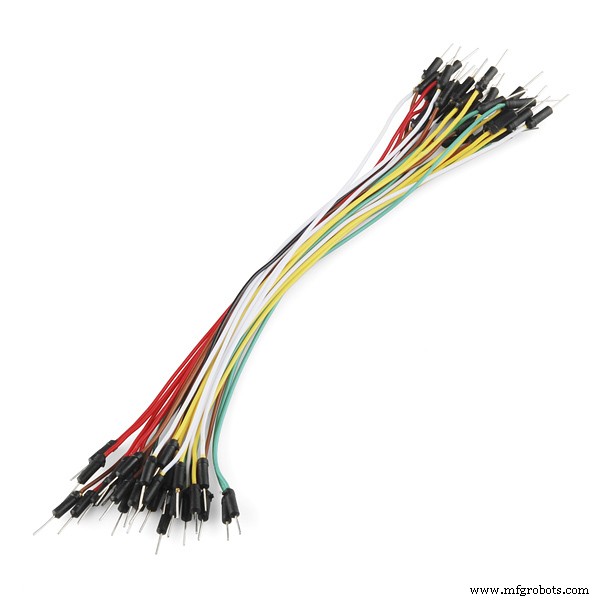

Срежьте левый и правый аудиовыходы наушников. Вы увидите красный (микрофон) и чёрный (земля) провода. Припаяйте к ним перемычки.

Подключение

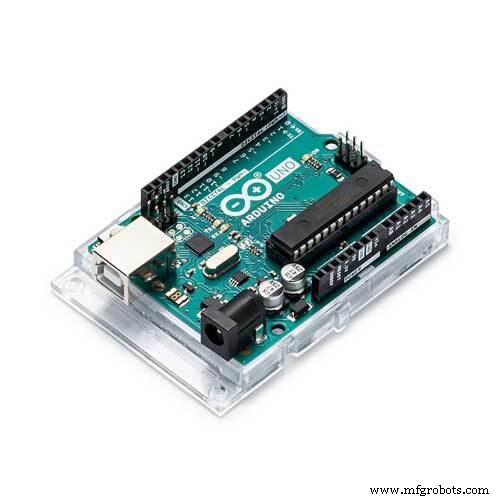

Соберите схему на Arduino:

• Пин 2 Arduino ↔ Белый светодиод

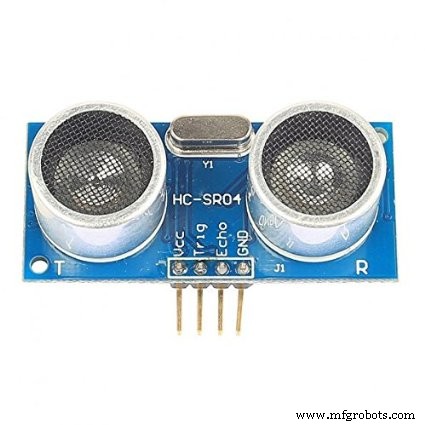

• Пин 6 Arduino ↔ Trig (ультразвуковой датчик)
• Пин 7 Arduino ↔ Echo (ультразвуковой датчик)
• Питание датчика — 5В

Наушники:

• Красный провод ↔ Один вывод фоторезистора
• Чёрный провод ↔ Второй вывод фоторезистора

Важно: Фоторезистор должен быть направлен на белый светодиод. Их можно изолировать чёрным скотчем.

Подайте питание на Arduino и подключите джек наушников к смартфону. Откройте приложение «Камера». Поднесите объект к ультразвуковому датчику — телефон начнёт делать снимки. Оформите устройство в корпус.

Поздравляю! Вы сделали свою камеру с детектором движения.

Как это работает

Ультразвуковой датчик измеряет расстояние. В наушниках кнопка громкости работает как кнопка затвора в приложении камеры. Кнопки подключены к микрофону и земле через резистор фиксированного номинала. Фоторезистор меняет сопротивление в зависимости от освещённости. Мы поставили яркий светодиод напротив фоторезистора. Когда Arduino включает светодиод, сопротивление фоторезистора падает, он работает как кнопка громкости — срабатывает затвор и делается снимок. Сочетание светодиода и фоторезистора называется оптопарой.

Код

Arduino код (C/C++)

#define pingTrig 6
#define pingEcho 7
int cameratrigger = 2;
int led = 3;

void setup() {
  Serial.begin(9600);
  pinMode(pingTrig, OUTPUT);
  pinMode(pingEcho, INPUT);
  delay(200);
  pinMode(led, OUTPUT);
  pinMode(cameratrigger, OUTPUT);
}

void loop() {
  long duration, inches, cm;
  digitalWrite(pingTrig, LOW);
  delayMicroseconds(2);
  digitalWrite(pingTrig, HIGH);
  delayMicroseconds(10);
  digitalWrite(pingTrig, LOW);
  duration = pulseIn(pingEcho, HIGH);
  cm = duration / 29 / 2;
  Serial.print("-->");
  Serial.println(cm);
  if(cm < 30 ){
    digitalWrite(cameratrigger, HIGH);
    digitalWrite(led, HIGH);
    delay(200);
    digitalWrite(cameratrigger, LOW);
    digitalWrite(led, LOW);
    delay(200);
  }
}

Схемы

Схема подключения прилагается.
