Бесконтактный термометр на MLX90614 и Arduino Nano: точный контроль температуры

Компоненты и материалы

• Датчик температуры MLX90614 — 1 шт.
• Arduino Nano R3 — 1 шт.

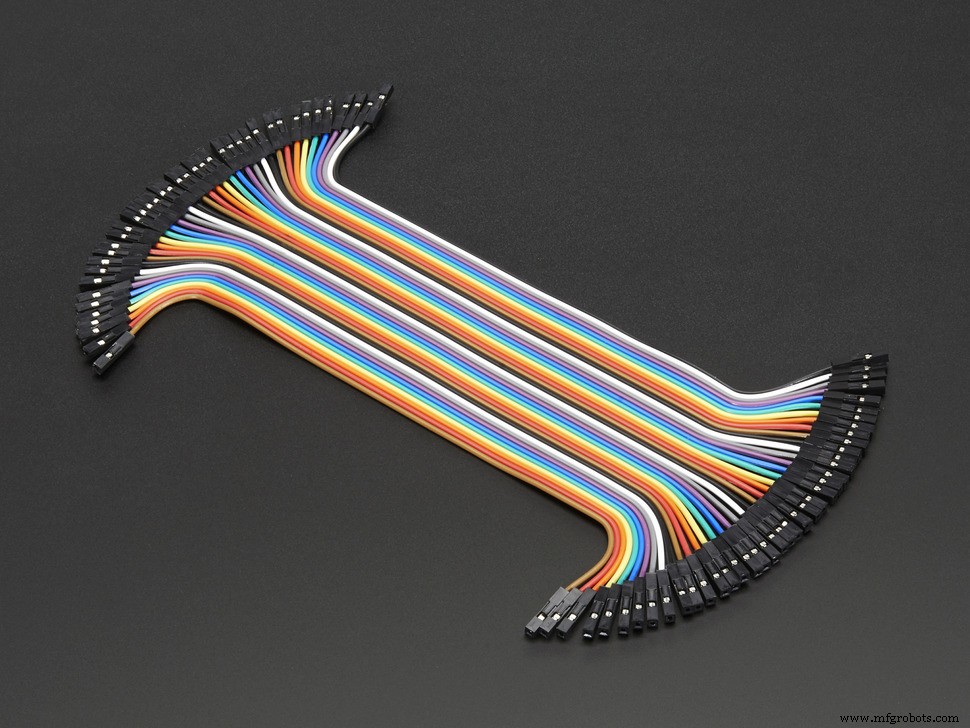

• Провода «мама-мама» — 1 комплект
• OTG-адаптер — 1 шт.
• Кабель USB Mini — USB Micro — 1 шт.
• Android-устройство — 1 шт.

Программное обеспечение

• Arduino IDE
• Приложение Serial Monitor для Android

Принцип работы

Бесконтактный термометр измеряет температуру без физического контакта, исключая риск передачи инфекций. Основой служит ИК-датчик MLX90614 с интерфейсом I2C. Arduino Nano считывает данные и передаёт их на смартфон через OTG. Питание берётся от телефона — внешний источник не нужен.

MLX90614: особенности

• Бесконтактное измерение ИК-излучения
• Интерфейс I2C
• Точность ±0,5 °C в широком диапазоне
• Питание 3,3 В

Пошаговая инструкция

Шаг 1: Установка библиотек

В Arduino IDE: Скетч → Подключить библиотеку → Менеджер библиотек. Найдите и установите Adafruit_MLX90614. Перезапустите IDE.

Шаг 2: Код скетча

#include <Wire.h>
#include <Adafruit_MLX90614.h>

Adafruit_MLX90614 mlx = Adafruit_MLX90614();

void setup() {
  Serial.begin(9600);
  mlx.begin();
}

void loop() {
  Serial.print("Temperature: ");
  Serial.print(mlx.readObjectTempC());
  Serial.println(" °C");

  Serial.print("Temperature: ");
  Serial.print(mlx.readObjectTempF());
  Serial.println(" °F");

  Serial.println();
  delay(500);
}

Шаг 3: Подключение

Шаг 4: Сборка и запуск

1. Соберите схему на макетной плате.
2. Поместите в корпус с отверстием для датчика и разъёма USB.
3. Подключите к смартфону через OTG.
4. Установите приложение Serial Monitor, установите baud rate 9600.

Готово! На экране телефона будут отображаться температуры объекта и окружающей среды в °C и °F.

Полный код

// Sketch by Akshay Joseph
#include <Wire.h>
#include <Adafruit_MLX90614.h>
Adafruit_MLX90614 mlx = Adafruit_MLX90614();

void setup() {
  Serial.begin(9600);
  mlx.begin();
}

void loop() {
  Serial.print("Temperature: ");
  Serial.print(mlx.readObjectTempC());
  Serial.println(" Celsius");
  Serial.print("Temperature: ");
  Serial.print(mlx.readObjectTempF());
  Serial.println(" Fahrenheit");
  Serial.println();
  delay(500);
}

Схема подключения

Схема доступна в разделе «Schematics» проекта.
