Набор датчика качества воздуха и комфорта на Arduino

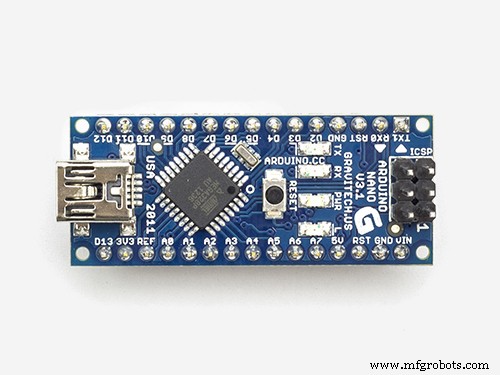

Компоненты и материалы

Необходимые инструменты

• Паяльник

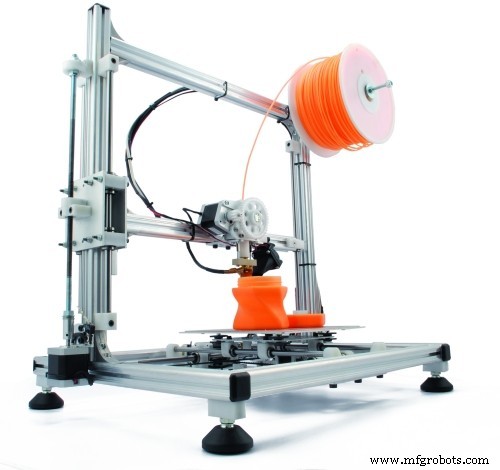

• 3D-принтер (опционально, для корпуса)

Приложения и сервисы

• Arduino IDE

О проекте

Часто после сна в закрытой комнате чувствуешь слабость из-за плохого качества воздуха. Этот недорогой монитор отслеживает качество воздуха (MQ135), температуру и влажность (DHT11) и выводит данные на OLED-дисплей. Простой, полезный и увлекательный проект.

Схема подключения

Подключите:

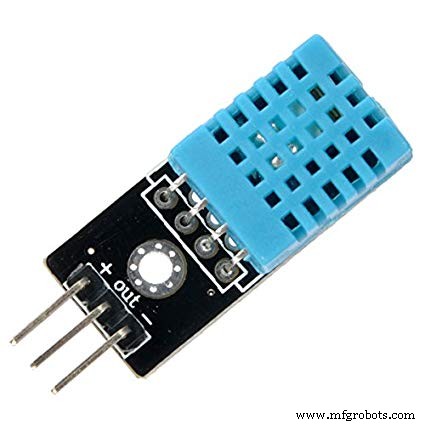

• Arduino D2 → выход DHT11
• Arduino A0 → аналоговый выход MQ135 (Ao)
• Arduino A5 → SCL OLED
• Arduino A4 → SDA OLED

Программирование

Необходимо установить библиотеки:

• Adafruit_SSD1306.h
• Adafruit_GFX.h
• DHT.h

В коде две основные функции: sendSensor() и air_sensor().

• air_sensor() считывает аналоговое значение с MQ135 (gasLevel = analogRead(sensor);) и определяет качество воздуха по пороговым значениям.
• sendSensor() измеряет температуру и влажность через библиотеку DHT и выводит на дисплей.

Калибровка MQ135: Перед использованием датчик нужно «прожечь» — подать 5 В и держать в чистом воздухе минимум 24 часа. Это удаляет загрязнения с чувствительного элемента. После этого подключите датчик, вынесите на улицу и подберите пороговые значения для вашего места.

Код

Arduino Air Quality Monitor

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Fonts/FreeSans9pt7b.h>
#include <Fonts/FreeMonoOblique9pt7b.h>
#include <DHT.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET 4
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

#define sensor A0
#define DHTPIN 2
#define DHTTYPE DHT11

int gasLevel = 0;
String quality = "";
DHT dht(DHTPIN, DHTTYPE);

void sendSensor() {
  float h = dht.readHumidity();
  float t = dht.readTemperature();
  if (isnan(h) || isnan(t)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }
  display.setTextColor(WHITE);
  display.setTextSize(1);
  display.setFont();
  display.setCursor(0, 43);
  display.println("Temp :");
  display.setCursor(80, 43);
  display.println(t);
  display.setCursor(114, 43);
  display.println("C");
  display.setCursor(0, 56);
  display.println("RH :");
  display.setCursor(80, 56);
  display.println(h);
  display.setCursor(114, 56);
  display.println("%");
}

void air_sensor() {
  gasLevel = analogRead(sensor);
  if (gasLevel < 181) {
    quality = " GOOD!";
  } else if (gasLevel > 181 && gasLevel < 225) {
    quality = " Poor!";
  } else if (gasLevel > 225 && gasLevel < 300) {
    quality = "Very bad!";
  } else if (gasLevel > 300 && gasLevel < 350) {
    quality = "ur dead!";
  } else {
    quality = " Toxic";
  }
  display.setTextColor(WHITE);
  display.setTextSize(1);
  display.setCursor(1, 5);
  display.setFont();
  display.println("Air Quality:");
  display.setTextSize(1);
  display.setCursor(20, 23);
  display.setFont(&FreeMonoOblique9pt7b);
  display.println(quality);
}

void setup() {
  Serial.begin(9600);
  pinMode(sensor, INPUT);
  dht.begin();
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3c)) {
    Serial.println(F("SSD1306 allocation failed"));
  }
  display.clearDisplay();
  display.setTextColor(WHITE);
  display.setTextSize(2);
  display.setCursor(50, 0);
  display.println("Air");
  display.setTextSize(1);
  display.setCursor(23, 20);
  display.println("Quality monitor");
  display.display();
  delay(1200);
  display.clearDisplay();
  display.setTextSize(2);
  display.setCursor(20, 20);
  display.println("BY Abid");
  display.display();
  delay(1000);
  display.clearDisplay();
}

void loop() {
  display.clearDisplay();
  air_sensor();
  sendSensor();
  display.display();
}

Корпус и крепеж

Модель 3D-корпуса доступна в проекте. Можно сделать корпус из картона или других подручных материалов.

Схема
