Создание веб-включённой Arduino-игры «Гонки машин» в стиле Brick Game

Компоненты и материалы

Arduino UNO	×1
PHPoC Shield для Arduino	×1
USB Wi-Fi адаптер	×1
Потенциометр (угловой датчик поворота)	×1

О проекте

Демо

Эта классическая игра может вызвать ностальгию по детству. Геймплей прост: избегайте столкновений с машинами соперников и набирайте как можно больше очков. Машина может переключаться между 5 полосами, есть 15 уровней скорости. Чем выше скорость, тем быстрее едут соперники, тем сложнее игра.

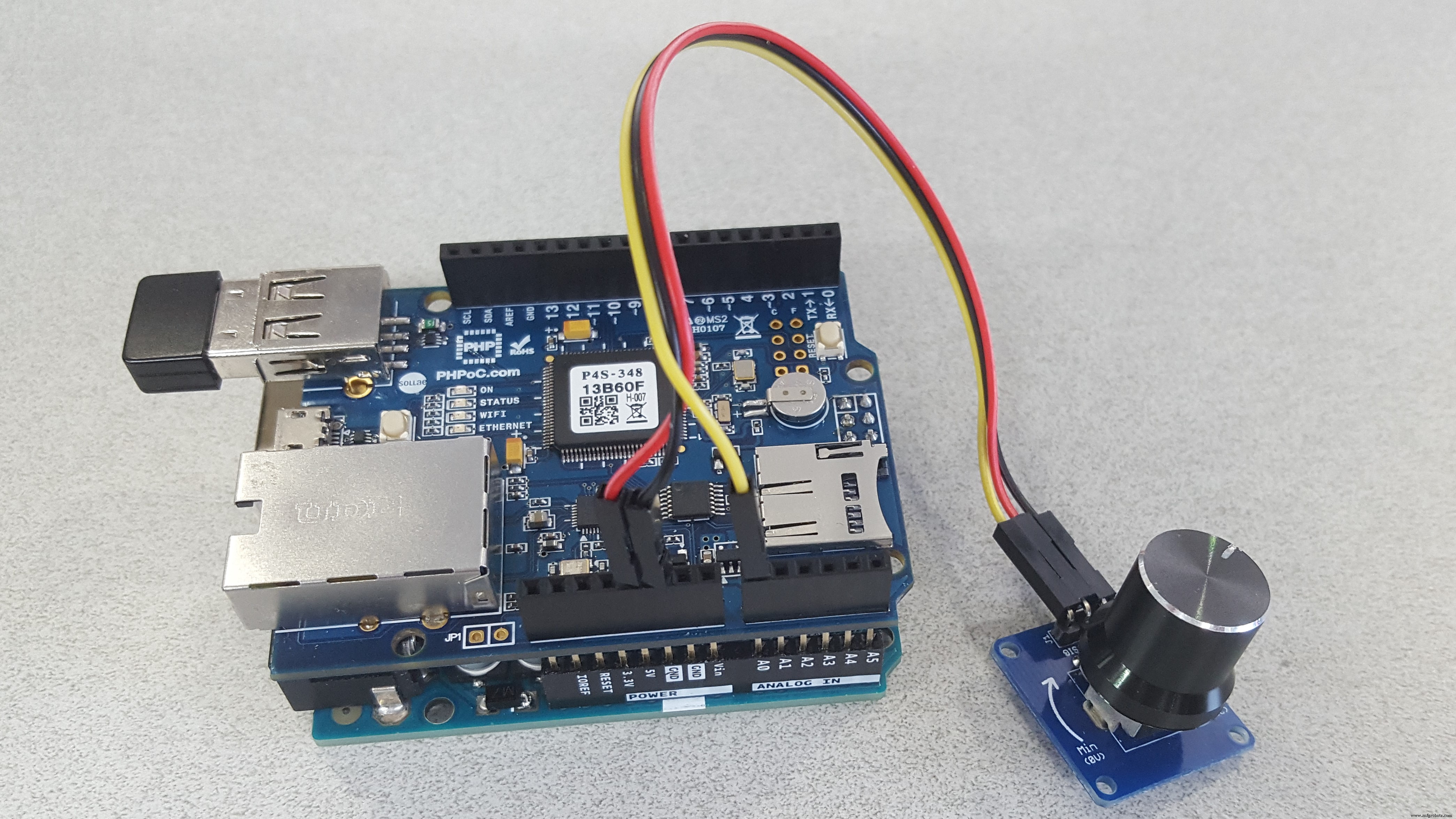

Подключение

• Установите PHPoC Shield на Arduino.
• Соедините GND, VCC, SIG потенциометра с GND, 5V и A0 Arduino соответственно.

Поток данных

Arduino → PHPoC Shield → Веб-браузер

Пользователь взаимодействует с потенциометром. Значение входного сигнала используется для переключения позиции машины.

Arduino считывает значение с потенциометра. Входные ADC-значения делятся на 5 уровней. Переключение между уровнями означает смену полосы. Просто: если входной сигнал переключается на другой уровень, Arduino отправляет обновлённый уровень на PHPoC Shield.

При получении значения PHPoC WiFi Shield отправляет его в веб-браузер через WebSocket. Затем JavaScript-функция обновляет позицию (полосу) машины. JavaScript-программа непрерывно обновляет позиции соперников и скорость игры.

Что нужно сделать

• Настроить Wi-Fi для PHPoC Shield (SSID и пароль)
• Загрузить новый UI на PHPoC Shield
• Загрузить код Arduino

Настройка Wi-Fi для PHPoC Shield

См. инструкцию.

Загрузка нового веб-интерфейса на PHPoC Shield

• Скачайте исходный код PHPoC remote_racing_game.php.
• Загрузите его на PHPoC Shield через PHPoC Debugger по инструкции.

Загрузка кода Arduino

• Установите библиотеку PHPoC для Arduino (см. инструкцию).
• Загрузите код Arduino на плату.

И наконец

• Нажмите кнопку Serial в Arduino IDE, чтобы получить IP-адрес.
• Откройте браузер, введите https:// замените_на_ваш_ip/remote_racing_game.php
• Нажмите кнопку Connect и играйте.

Узнайте больше о потенциометре в Arduino — Урок по потенциометру

Справочник функций

• pinMode()
• analogRead()
• digitalWrite()
• Serial.begin()
• Serial.println()
• for loop
• while loop
• if else
• loop()
• setup()

Код

Код Arduino Arduino

#include "SPI.h"
#include "Phpoc.h"
PhpocServer server(80);
int adcPin = A0;
float adcVal = 0; // переменная для хранения значения с датчика
int lastPos = -1;
float adcMin = 512-2.5*100;

void setup() {
  Serial.begin(9600);
  while(!Serial) ;
  Phpoc.begin(PF_LOG_SPI | PF_LOG_NET);
  server.beginWebSocket("game");
  Serial.print("WebSocket server address : ");
  Serial.println(Phpoc.localIP());
}

void loop() {
  // когда клиент отправляет первый байт, говорим привет:
  PhpocClient client = server.available();
  if (client) {
    adcVal = 0;
    for(int i = 0; i < 50; i++) adcVal += analogRead(adcPin);
    adcVal /= 50;
    int pos = (int)((adcVal-adcMin) / 100);
    if (pos<0){ pos = 0; }
    else if (pos>4) pos =4;
    if(lastPos != pos){
      String txtMsg = String(pos) + "\r\n";
      char buf[txtMsg.length()];
      txtMsg.toCharArray(buf, txtMsg.length());
      server.write(buf, txtMsg.length());
      Serial.println(txtMsg);
      lastPos = pos;
      delayMicroseconds(50);
    }
  }
}

remote_racing_game.php PHP

Код для PHPoC Shield:

<!DOCTYPE html>
<html>
<head>
<title>Arduino - Web-based Game</title>
<meta name="viewport" content="width=device-width, initial-scale=0.7, maximum-scale=0.7">
<style>
body { text-align: center; font-size: 15pt; font-family: Arial, Helvetica, sans-serif;}
h1 { font-weight: bold; font-size: 25pt; }
h2 { font-weight: bold; font-size: 15pt; }
button { font-weight: bold; font-size: 15pt; }
</style>
<script>
var cvs_width = 480, cvs_height = 400;
function object(x, y) { this.x = x; this.y = y; }
function racing_car(x, y) { this.last_x = -1; this.x = x; this.y = y; }
var ws = null;
var ctx = null;
var user_car = null;
var opponent_cars = null;
var sidelines = null;
var cur_score = null;
var level_up = null;
var cur_level = null;
var speed_default = null;
var speed_delta = null;
var updated_speed = null;
var updated_timer = null;
var is_crashed = null;
var is_not_finished = null;
var car_width = null;
var car_height = null;
var line_width = null;
var block_size = null;
var line_distance = null;
var rect_line_width = null;
var blink_times = null;

function init() {
  cur_score = 0;
  level_up = 0;
  cur_level = 0;
  speed_default = 300;
  speed_delta = 20;
  updated_speed = get_speed();
  is_crashed = false;
  is_not_finished = true;
  blink_times = 0;
  var width = window.innerWidth;
  var height = window.innerHeight;
  var ratio_x = (width - 250) / cvs_width;
  var ratio_y = (height - 250) / cvs_height;
  var ratio = (ratio_x < ratio_y) ? ratio_x : ratio_y;
  cvs_width *= ratio;
  cvs_height *= ratio;
  block_size = cvs_height/24;
  car_width = 3;
  car_height = 4;
  line_width = 2*ratio;
  line_distance = 3*ratio;
  rect_line_width = 1*ratio;
  var canvas = document.getElementById("remote");
  canvas.width = cvs_width;
  canvas.height = cvs_height;
  ctx = canvas.getContext("2d");
  ctx.translate(100, 0);
  opponent_cars = [];
  for (var i = 0; i<3; i++) {
    opponent_cars.push(new object((Math.floor(Math.random() * 5))*car_width, -(8+2*Math.floor(Math.random()))));
    opponent_cars.push(new object((Math.floor(Math.random() * 5))*car_width, -(24+2*Math.floor(Math.random()))));
  }
  sidelines = [];
  for (var i = 0; i<7; i++) {
    sidelines.push(new object(-2, 4*i));
    sidelines.push(new object(16, 4*i));
  }
  user_car = new racing_car(2*car_width, 20);
  draw_car(user_car, false);
  draw_sideline();
  draw_grid();
}

function connect_onclick() {
  if(ws == null) {
    var ws_host_addr = "";
    ws = new WebSocket("ws://" + ws_host_addr + "/game", "text.phpoc");
    document.getElementById("ws_state").innerHTML = "CONNECTING";
    ws.onopen = ws_onopen;
    ws.onclose = ws_onclose;
    ws.onmessage = ws_onmessage;
  } else ws.close();
}

function ws_onopen() {
  document.getElementById("ws_state").innerHTML = "CONNECTED";
  document.getElementById("bt_connect").innerHTML = "DISCONNECT";
  ws.send("init\r\n");
  updated_timer = setInterval(game_process, updated_speed);
}

function ws_onclose() {
  document.getElementById("ws_state").innerHTML = "NOT CONNECTED";
  document.getElementById("bt_connect").innerHTML = "CONNECT";
  ws.onopen = null;
  ws.onclose = null;
  ws.onmessage = null;
  ws = null;
  clearInterval(updated_timer);
}

function ws_onmessage(e_msg) {
  if (is_not_finished == true) {
    e_msg = e_msg || window.event;
    user_car.x = parseInt(e_msg.data)*car_width;
  }
}

function get_speed() {
  return (speed_default - speed_delta*cur_level)
}

function draw_score() {
  ctx.font = 1.5*block_size+"px Georgia";
  ctx.fillText("SCORES",18*block_size,10*block_size);
  ctx.font = 1.25*block_size+"px Georgia";
  ctx.fillText(""+ cur_score,20*block_size,12*block_size);
}

function draw_car(obj, is_broken) {
  ctx.save();
  ctx.translate(obj.x*block_size,obj.y*block_size);
  if (is_broken == false) {
    ctx.fillStyle = "#020202";
  } else {
    ctx.fillStyle = "#202020";
  }
  ctx.fillRect(0, block_size, 3*block_size, block_size);
  ctx.fillRect(block_size, 0, block_size, 3*block_size);
  ctx.fillRect(0, 3*block_size, block_size, block_size);
  ctx.fillRect(2*block_size, 3*block_size, block_size, block_size);
  draw_rectangle(1,0);
  draw_rectangle(1,1);
  draw_rectangle(1,2);
  draw_rectangle(0,1);
  draw_rectangle(2,1);
  draw_rectangle(0,3);
  draw_rectangle(2,3);
  ctx.restore();
}

function draw_rectangle(x,y) {
  ctx.beginPath();
  ctx.lineWidth= rect_line_width;
  ctx.strokeStyle="#FFFFFF";
  ctx.rect(x*block_size+line_distance,y*block_size+line_distance,block_size-2*line_distance,block_size - 2*line_distance);
  ctx.stroke();
}

function draw_grid() {
  ctx.save();
  ctx.translate(-2*block_size,0);
  ctx.lineWidth = line_width;
  ctx.strokeStyle = "#FCFCFC";
  for( var x_id = 0; x_id <= 19; x_id++) {
    ctx.beginPath();
    ctx.moveTo(x_id*block_size,0);
    ctx.lineTo(x_id*block_size,block_size*24);
    ctx.stroke();
  }
  for( var y_id = 0; y_id <= 24; y_id++) {
    ctx.beginPath();
    ctx.moveTo(0, y_id*block_size);
    ctx.lineTo(block_size*19, y_id*block_size);
    ctx.stroke();
  }
  ctx.restore();
}

function draw_sideline() {
  var move_down = 1;
  if (is_not_finished == false) {
    move_down = 0;
  }
  for( var y_id = 0; y_id < 14; y_id++) {
    ctx.fillStyle = "#020202";
    ctx.fillRect(sidelines[y_id].x*block_size , sidelines[y_id].y*block_size , block_size, 2*block_size);
    draw_rectangle(sidelines[y_id].x,sidelines[y_id].y);
    draw_rectangle(sidelines[y_id].x,sidelines[y_id].y+1);
    sidelines[y_id].y += move_down;
    if (sidelines[y_id].y > (user_car.y + car_height)) {
      sidelines[y_id].y -= 7*car_height;
    }
  }
}

function move_opponent_cars() {
  for (var car_id = 0; car_id < 6; car_id++) {
    cur_y = opponent_cars[car_id].y;
    if (cur_y <= (user_car.y + 3)) {
      opponent_cars[car_id].y += 1;
    } else {
      cur_score += 1;
      opponent_cars[car_id].x = (Math.floor(Math.random() * 5))*car_width;
      opponent_cars[car_id].y += (-8*car_height+1);
    }
  }
  level_up = Math.floor(cur_score/10);
  if (level_up>cur_level) {
    clearInterval(updated_timer);
    cur_level = level_up;
    updated_speed = get_speed();
    if (updated_speed == 0) {
      game_over();
      return;
    }
    updated_timer = setInterval(game_process, updated_speed);
  }
  while (shuffle_needed()) {
    for (var car_id = 0; car_id < 5; car_id++) {
      for (var car_id_2nd = car_id+1; car_id_2nd < 6; car_id_2nd++) {
        while ((opponent_cars[car_id_2nd].y == opponent_cars[car_id].y)&& (Math.abs(opponent_cars[car_id_2nd].x - opponent_cars[car_id].x)<= car_width)) {
          if (Math.random()>0.5) {
            opponent_cars[car_id_2nd].x = Math.floor(Math.random()* 5)*car_width;
          } else {
            opponent_cars[car_id_2nd].y -= Math.ceil(Math.random())*car_height;
          }
        }
        while ((opponent_cars[car_id_2nd].x == opponent_cars[car_id].x)&& (Math.abs(opponent_cars[car_id_2nd].y - opponent_cars[car_id].y)< 2*car_height)) {
          opponent_cars[car_id_2nd].y -= Math.ceil(Math.random())*2;
        }
      }
    }
  }
}

function shuffle_needed() {
  for (var car_id = 0; car_id < 5; car_id++) {
    for (var car_id_2nd = car_id+1; car_id_2nd < 6; car_id_2nd++) {
      if ((opponent_cars[car_id_2nd].x == opponent_cars[car_id].x)&& (Math.abs(opponent_cars[car_id_2nd].y - opponent_cars[car_id].y)< 2*car_height)) return true;
      if ((opponent_cars[car_id_2nd].y == opponent_cars[car_id].y)&& (Math.abs(opponent_cars[car_id_2nd].x - opponent_cars[car_id].x)<= car_width)) return true;
    }
  }
  return false;
}

function check_crash() {
  var crash_car_id = null;
  for (var car_id = 0; car_id < 6; car_id++) {
    cur_y = opponent_cars[car_id].y;
    if ((cur_y > (user_car.y - car_height)) && (cur_y < (user_car.y + car_height)-1)) {
      if (((opponent_cars[car_id].x < user_car.x) && (opponent_cars[car_id].x > user_car.last_x)) || ((opponent_cars[car_id].x>user_car.x) && (opponent_cars[car_id].x < user_car.last_x)) || (opponent_cars[car_id].x == user_car.x)) {
        is_not_finished = false;
        crash_car_id = car_id;
        if ((Math.abs(opponent_cars[car_id].x - user_car.last_x)) <= (Math.abs(opponent_cars[crash_car_id].x - user_car.last_x))) {
          crash_car_id = car_id;
          user_car.x = opponent_cars[crash_car_id].x;
        }
      }
    }
  }
  return (!is_not_finished);
}

function game_over() {
  ctx.clearRect(-100, 0, cvs_width, cvs_height);
  ctx.font = 2*block_size+ "px Georgia";
  if (is_crashed == true) {
    ctx.fillText("GAME OVER", 5*block_size, 10*block_size);
  } else {
    ctx.fillText("CONGRATULATION", 2*block_size, 10*block_size);
  }
  ctx.font = 1.5*block_size + "px Georgia";
  ctx.fillText("SCORES", 8*block_size, 12*block_size);
  ctx.font = 1.25*block_size + "px Georgia";
  ctx.fillText(""+ cur_score, 10*block_size, 14*block_size);
}

function blinking() {
  ctx.clearRect(-100, 0, cvs_width, cvs_height);
  for (var car_id = 0; car_id < 6; car_id++) {
    draw_car(opponent_cars[car_id], false);
  }
  draw_score();
  draw_sideline();
  draw_grid();
  if ((blink_times % 2)==0){
    draw_car(user_car, true);
  }
  if (blink_times > 4) {
    game_over();
  } else {
    setTimeout(function(){blinking();}, 500);
    blink_times ++;
  }
}

function update_scene() {
  if (is_not_finished == true) {
    ctx.clearRect(-100, 0, cvs_width, cvs_height);
    for (var car_id = 0; car_id < 6; car_id++) {
      draw_car(opponent_cars[car_id],false);
    }
    draw_car(user_car,false);
    draw_score();
    draw_sideline();
    draw_grid();
    user_car.last_x = user_car.x;
  }
}

function game_process() {
  if(ws != null) {
    is_crashed = check_crash();
    if (is_crashed==true) {
      clearInterval(updated_timer);
      blinking();
      return;
    }
    move_opponent_cars();
    update_scene();
  }
}

window.onload = init;
</script>
</head>
<body>
<center>
<p>
<h1>Arduino - Car Race </br> Brick Game</h1>
</p>
<canvas id="remote" width="500" height="400" Horizontal-align="middle";></canvas>
<h2>
<p> WebSocket : <span id="ws_state">null</span> </p>
<button id="bt_connect" type="button" onclick="connect_onclick();">CONNECT</button>
</h2>
</center>
</body>
</html>
