PhoneLocator: Находите свой телефон где угодно

Компоненты и материалы

Перемычки (jumper wires)	×	1
Arduino Yun	×	1
Резистор 220 Ом	×	1
Кнопка 12 мм (SparkFun)	×	1
Макетная плата	×	1

Приложения и сервисы

• Arduino Web Editor
• Blynk

О проекте

Обзор

Забывали телефон у друзей? Боитесь, что его украдут? Все сталкивались с потерей телефона. PhoneLocator находит телефон и присылает его GPS-координаты на email. Всё, что нужно — нажать кнопку. Нужен аккаунт Blynk (инструкция ниже).

Функционал

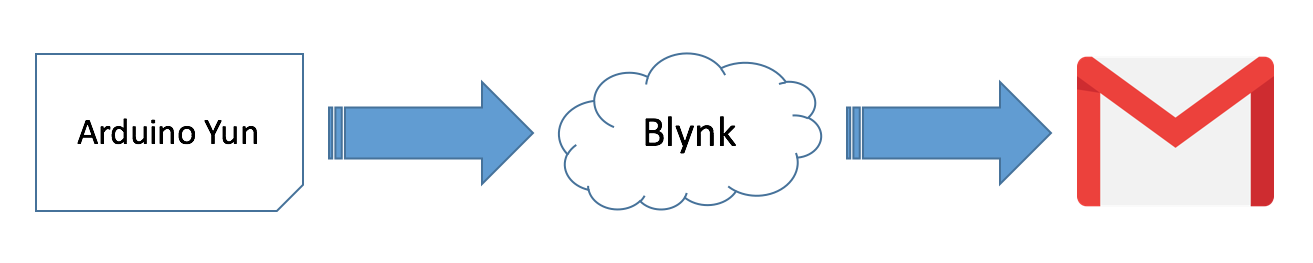

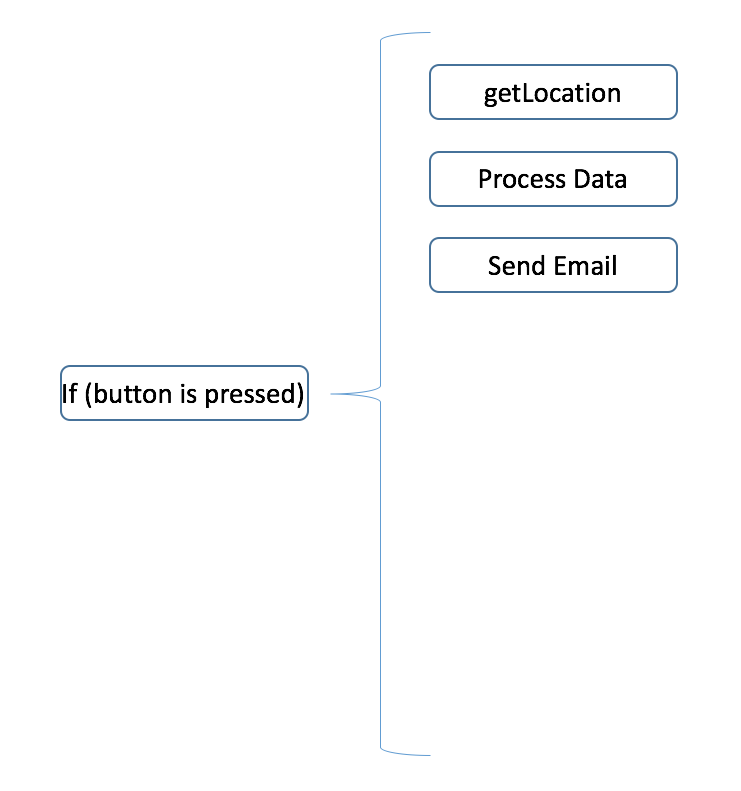

Принцип прост: нажатие кнопки → Arduino Yún запрашивает геолокацию телефона через Blynk → отправляет email с координатами. Email уходит «от имени» Blynk-приложения на телефоне — уловка для вора. Схема логики:

• if(button pressed) — проверка кнопки на пине 2.
• getLocation — запрос координат у Blynk.
• Process Data — формирование тела письма.
• Send email — отправка email пользователю.

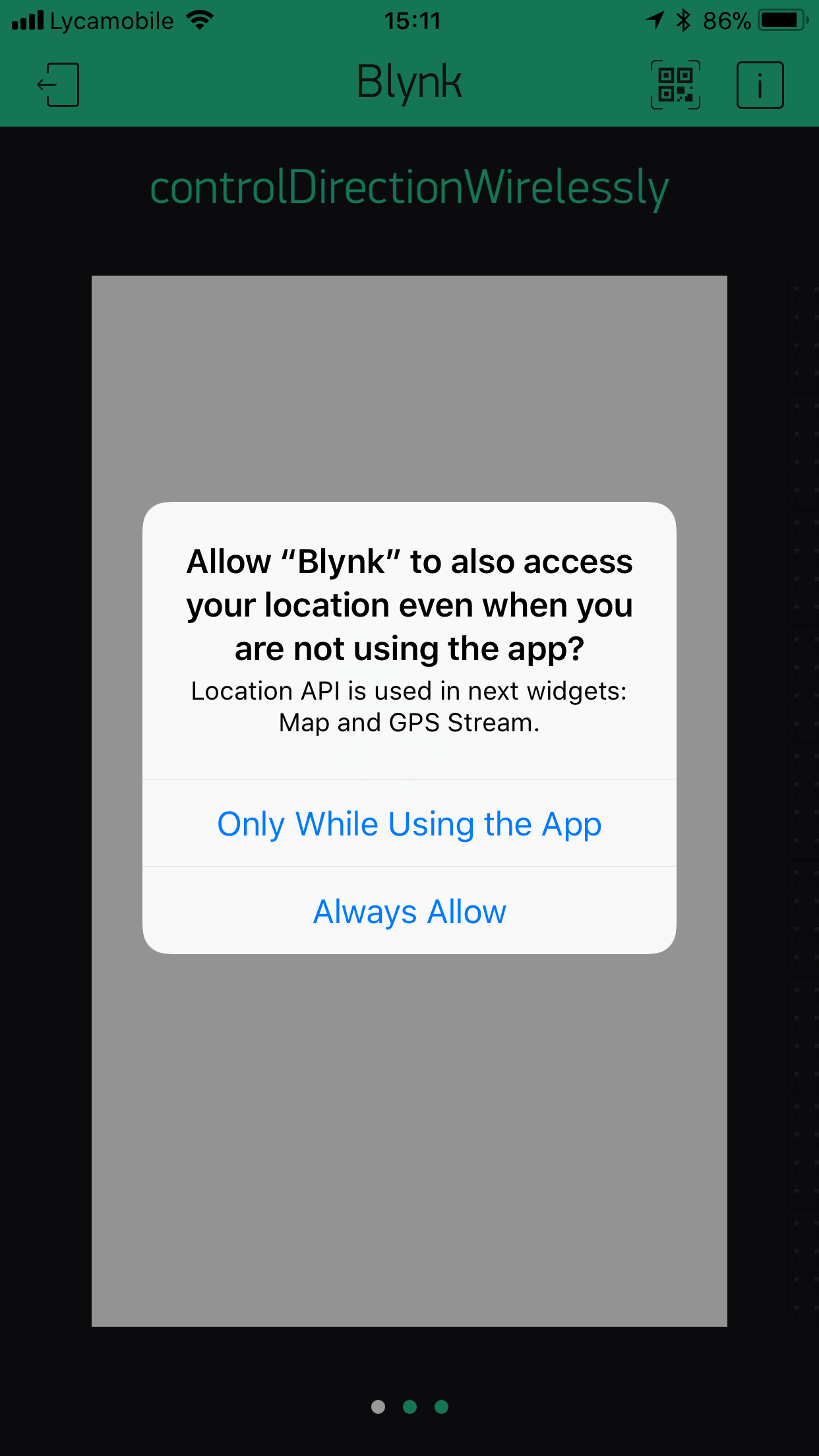

Ответ приходит за ~8 секунд, если телефон найден. Работает даже если телефон спит или экран выключен, если Blynk разрешено работать в фоне. Blynk-проект на телефоне должен быть активен (подробнее в сборке).

Преимущества

• Поиск потерянного/украденного телефона.
• Простота использования — одна кнопка.

Сборка проекта

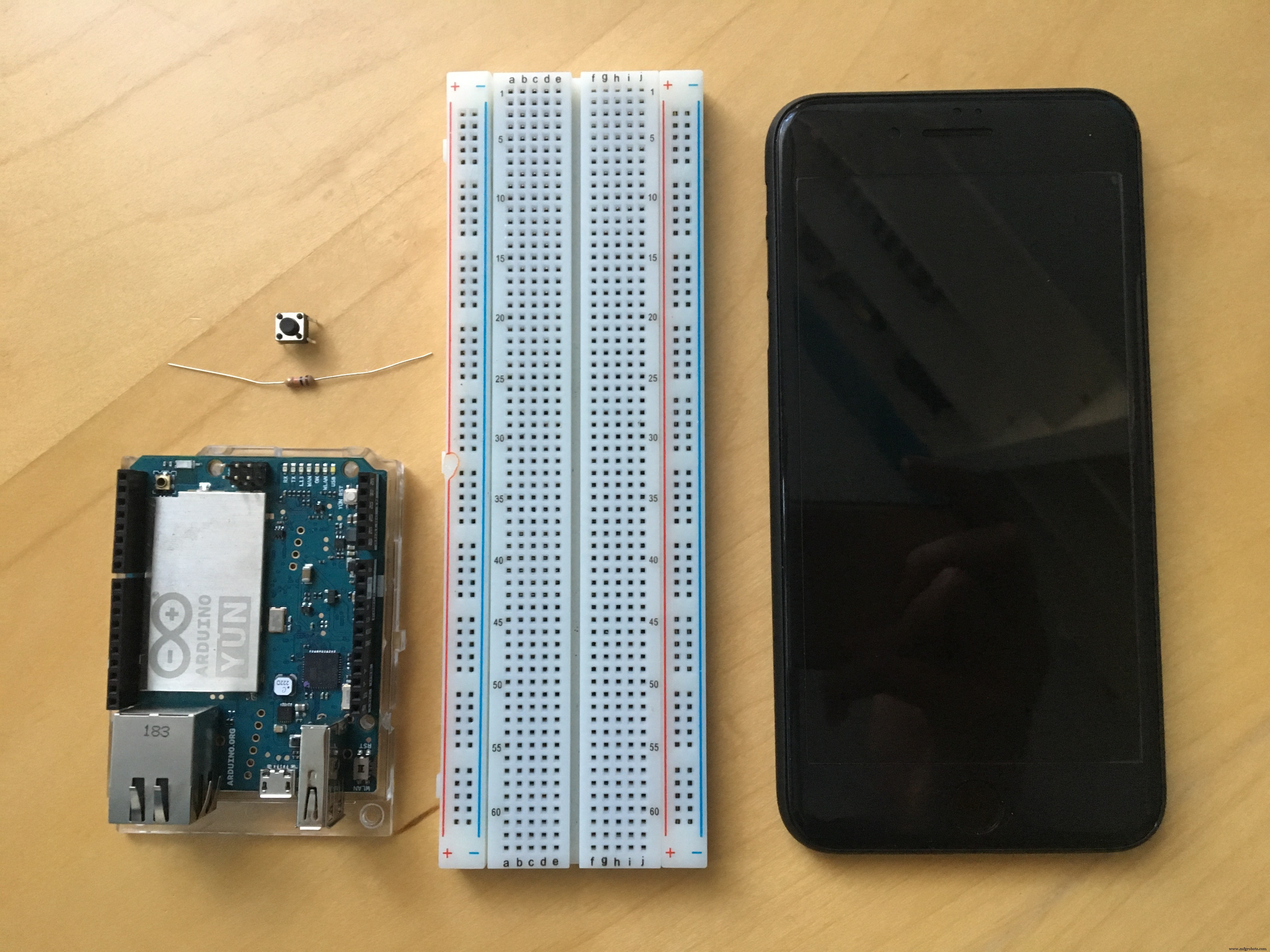

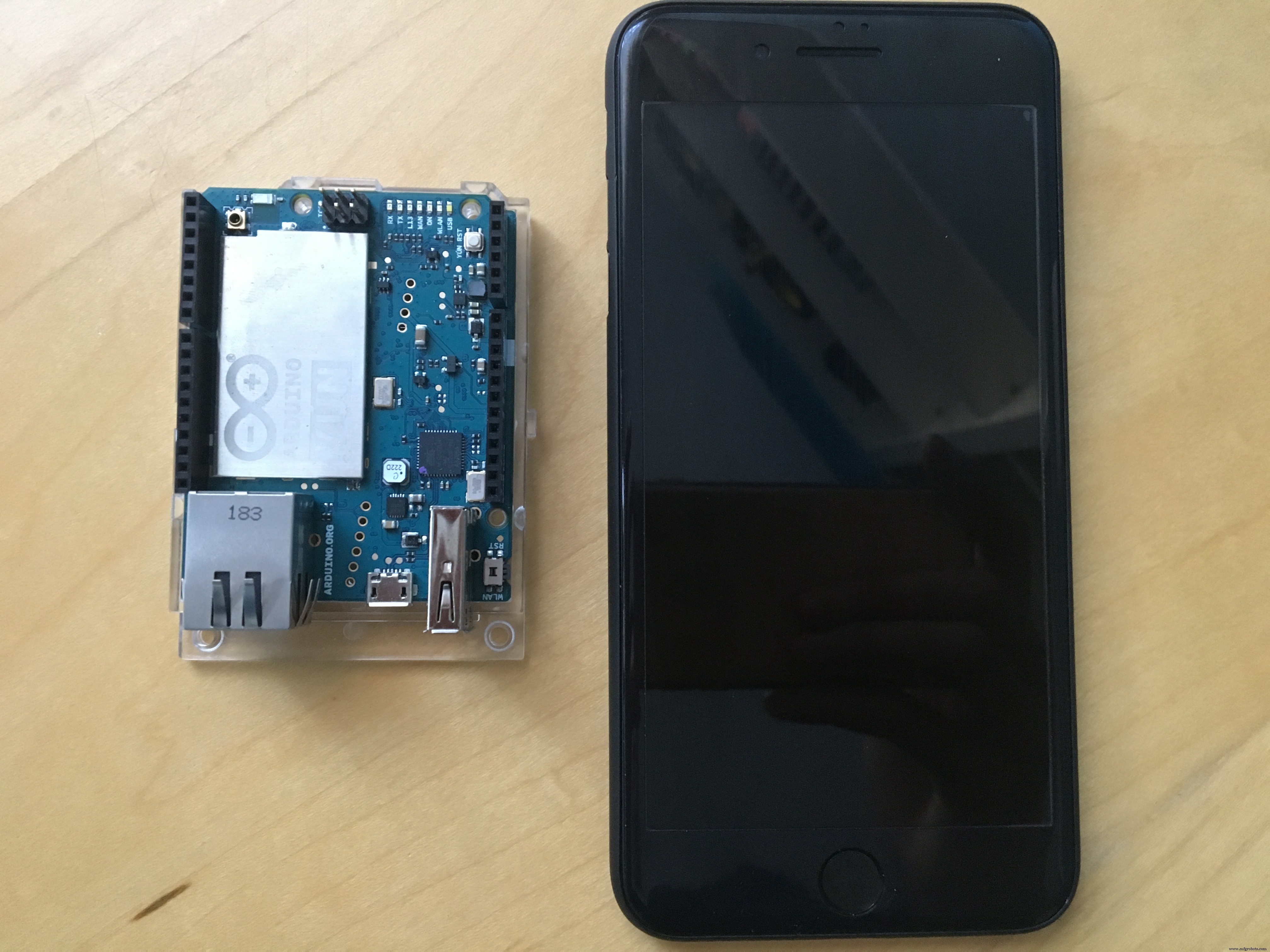

Шаг 1: Необходимое оборудование

• Перемычки
• Arduino Yún
• Кнопка
• Макетная плата
• Резистор 220 Ом
• Смартфон

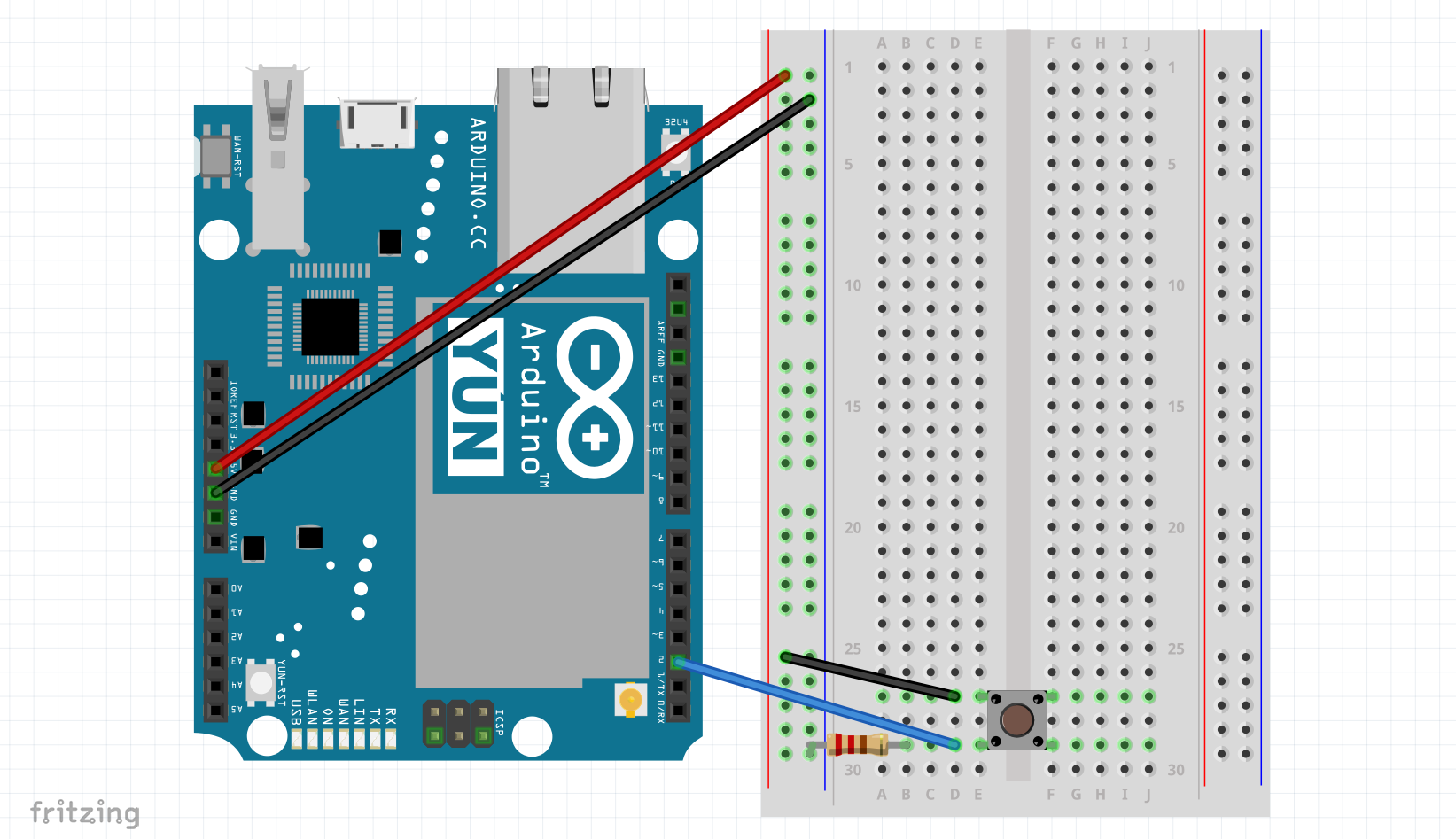

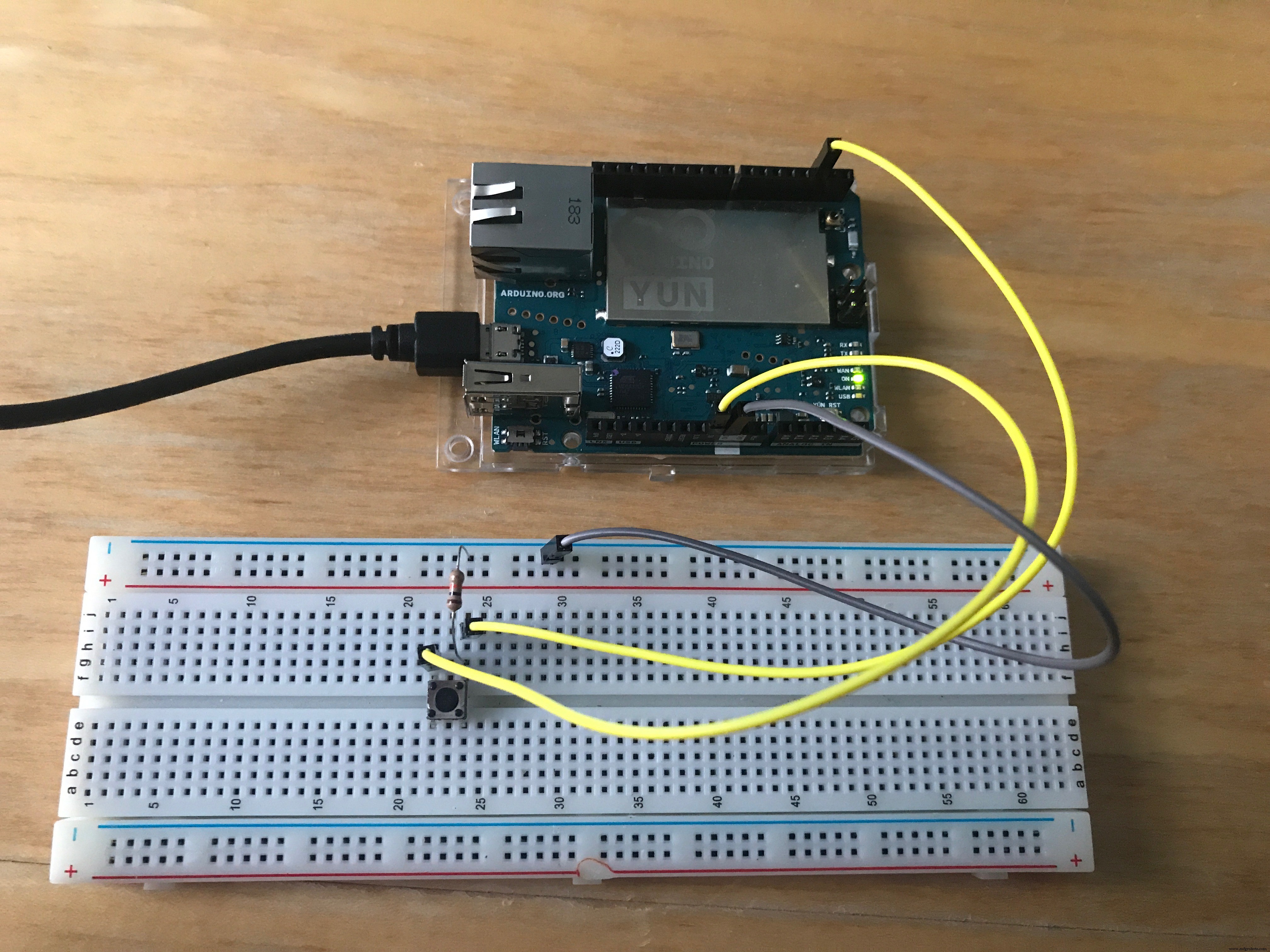

Шаг 2: Подключение схемы

Простая схема:

Шаг 3: Разбор кода

Три части:

• getLocation
• Process Location Data
• Send Email

Детали функций:

getLocation

BLYNK_WRITE(V0) // читаем виртуальный пин 0 для координат
{
  latitude = param[0].asDouble();
  longitude = param[1].asDouble();
  altitude = param[2].asDouble();
  speed = param[3].asDouble();
}

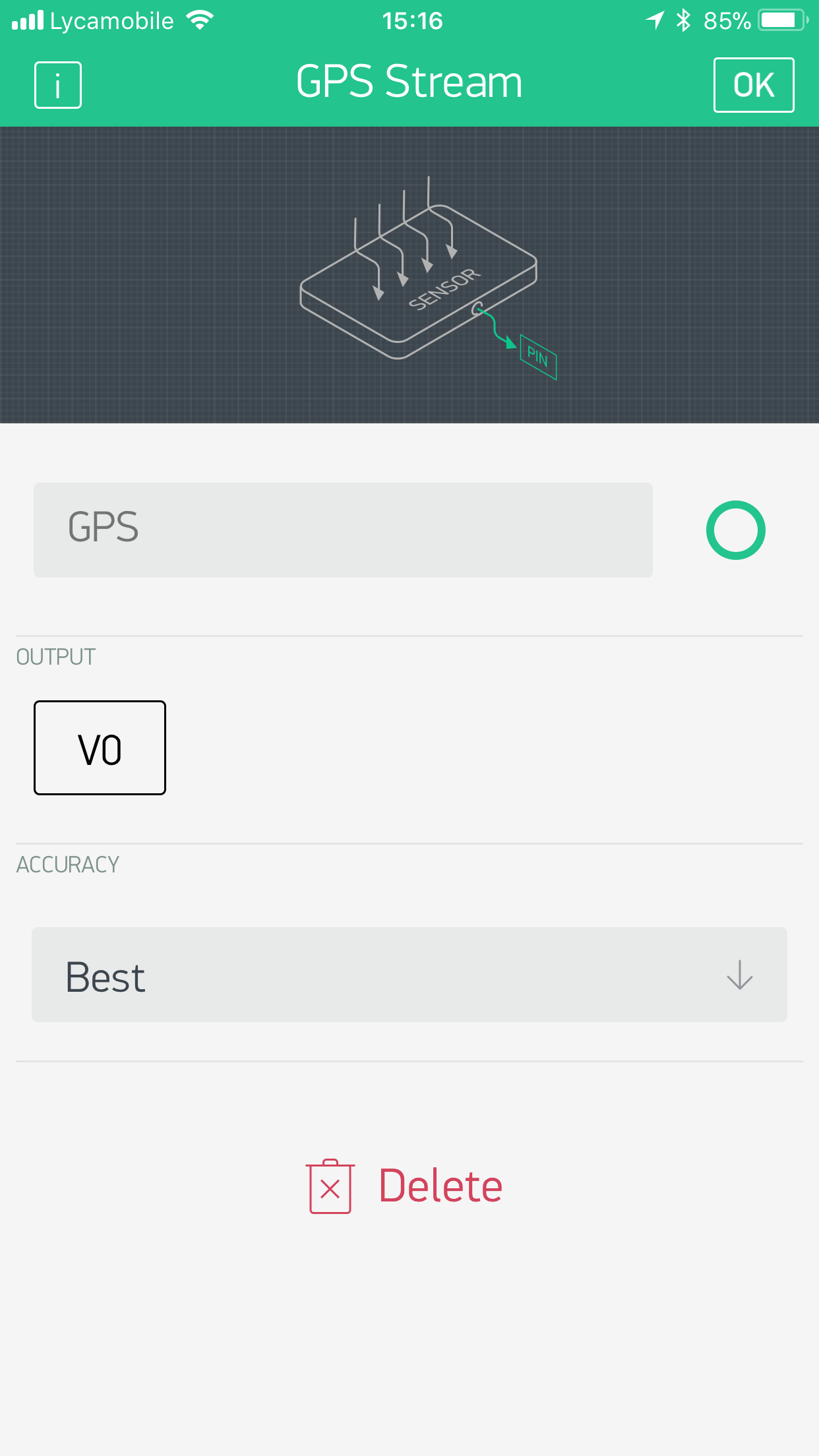

Blynk хранит переменные в виртуальных пинах. BLYNK_WRITE(V0) читает пин 0 и сохраняет значения в переменные. Широта и долгота используются в проекте. Настройте Blynk-проект перед загрузкой кода (см. ниже).

Process Location Data

if(latitude != 0.00 && longitude != 0.00) // если координаты валидны
{
  String toSend = "Phone Located! \n received co-ordinates \n LAT ";
  toSend += latitude;
  toSend += " LNG ";
  toSend += longitude;
  toSend += ". View location on Maps: ";
  toSend += "www.google.com/maps/?q=";
  toSend += latitude;
  toSend += ",";
  toSend += longitude;
  delay(500);
}

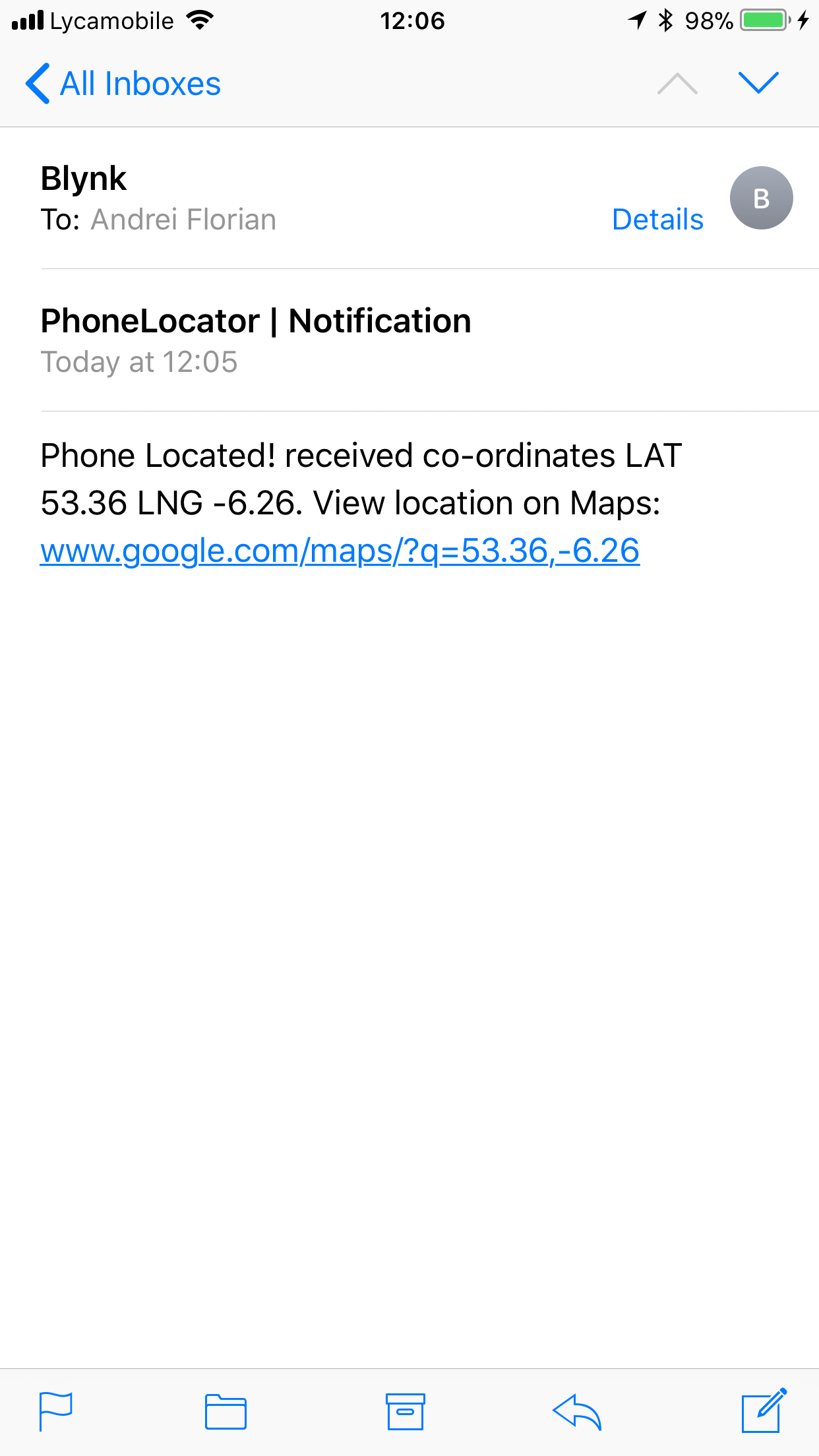

Email отправляется как строка. Код выполняется только при достоверных координатах. Добавляются широта, долгота и ссылка на Google Maps. Arduino запрашивает координаты до 10 раз, пока не получит валидные (не 0).

Send Email

Blynk.email(userEmail, "PhoneLocator | Notification", toSend);
if(proDebug == 1) {
  Serial.println("Success");
  Serial.println("Email Sent");
  Serial.println("Restarting Protocol");
  Serial.println("");
}

Отправка строки как тела письма. proDebug — отладка: 1 требует открытый Serial Monitor, 0 — автономная работа. По умолчанию 1.

Настройка переменных

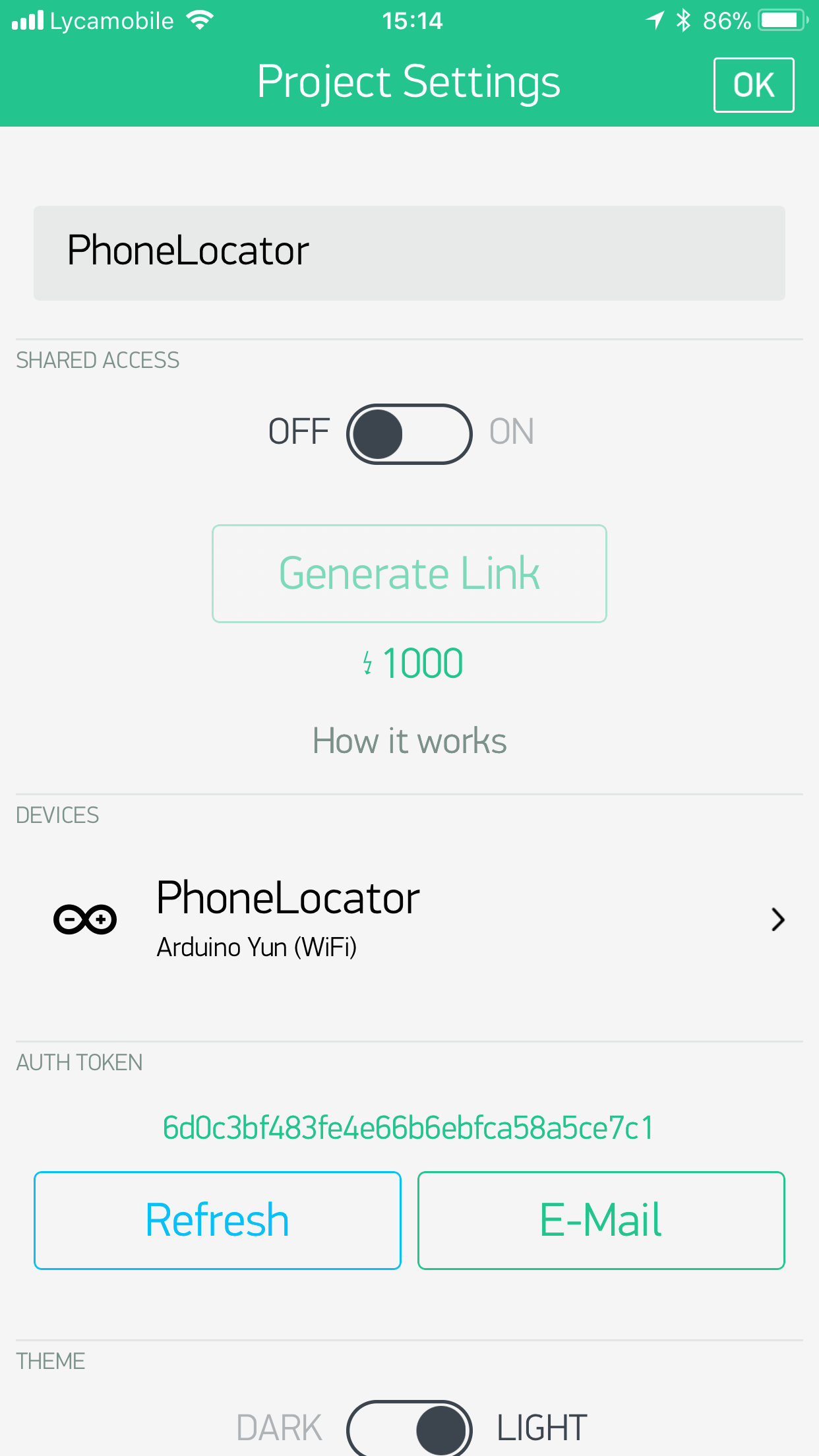

Отредактируйте все переменные с пометкой TODO: ваш email, Blynk auth token, proDebug. Auth token получите ниже.

Библиотеки

• Bridge — Arduino LLC (public domain)
• Blynk — MIT License

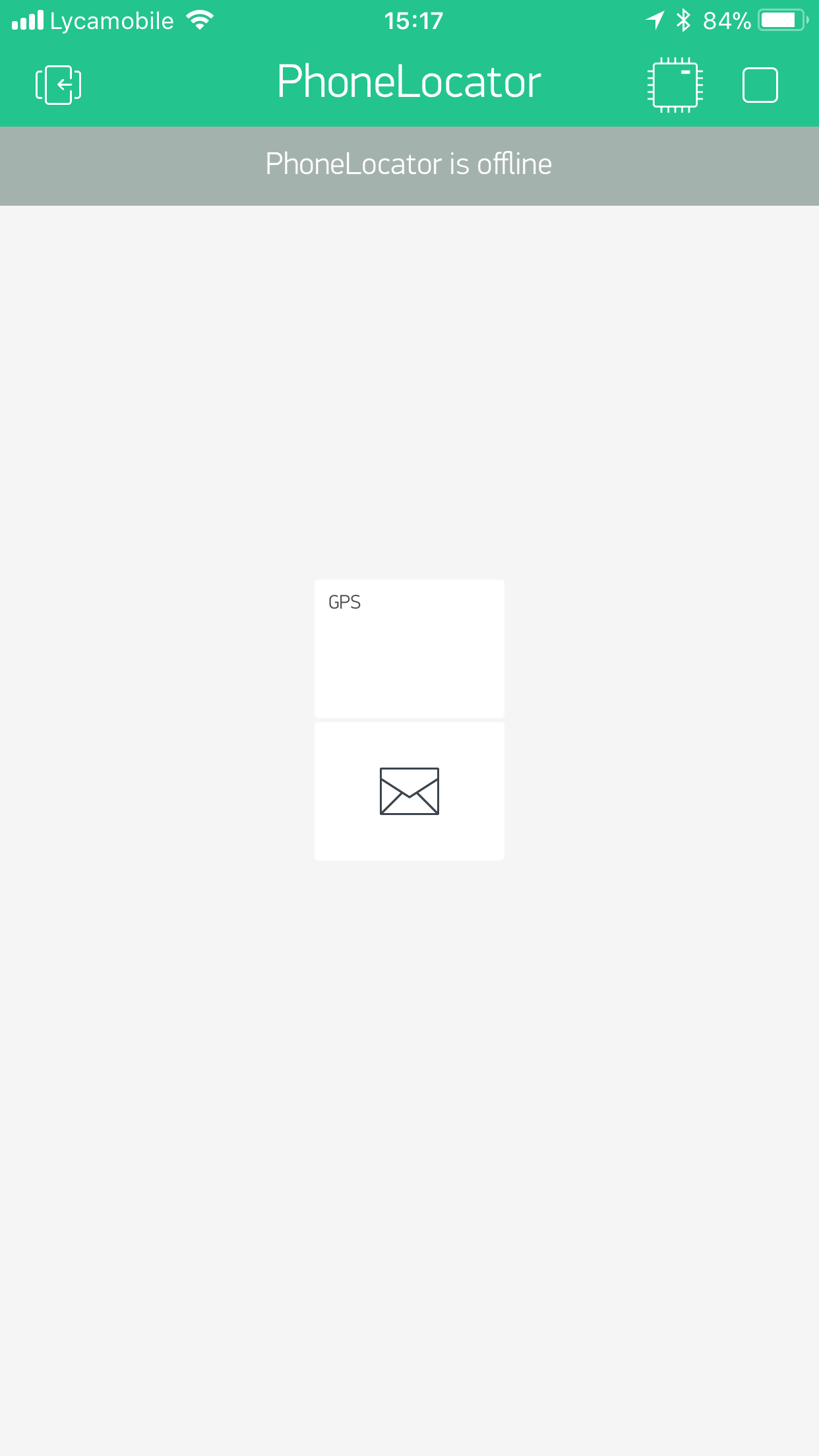

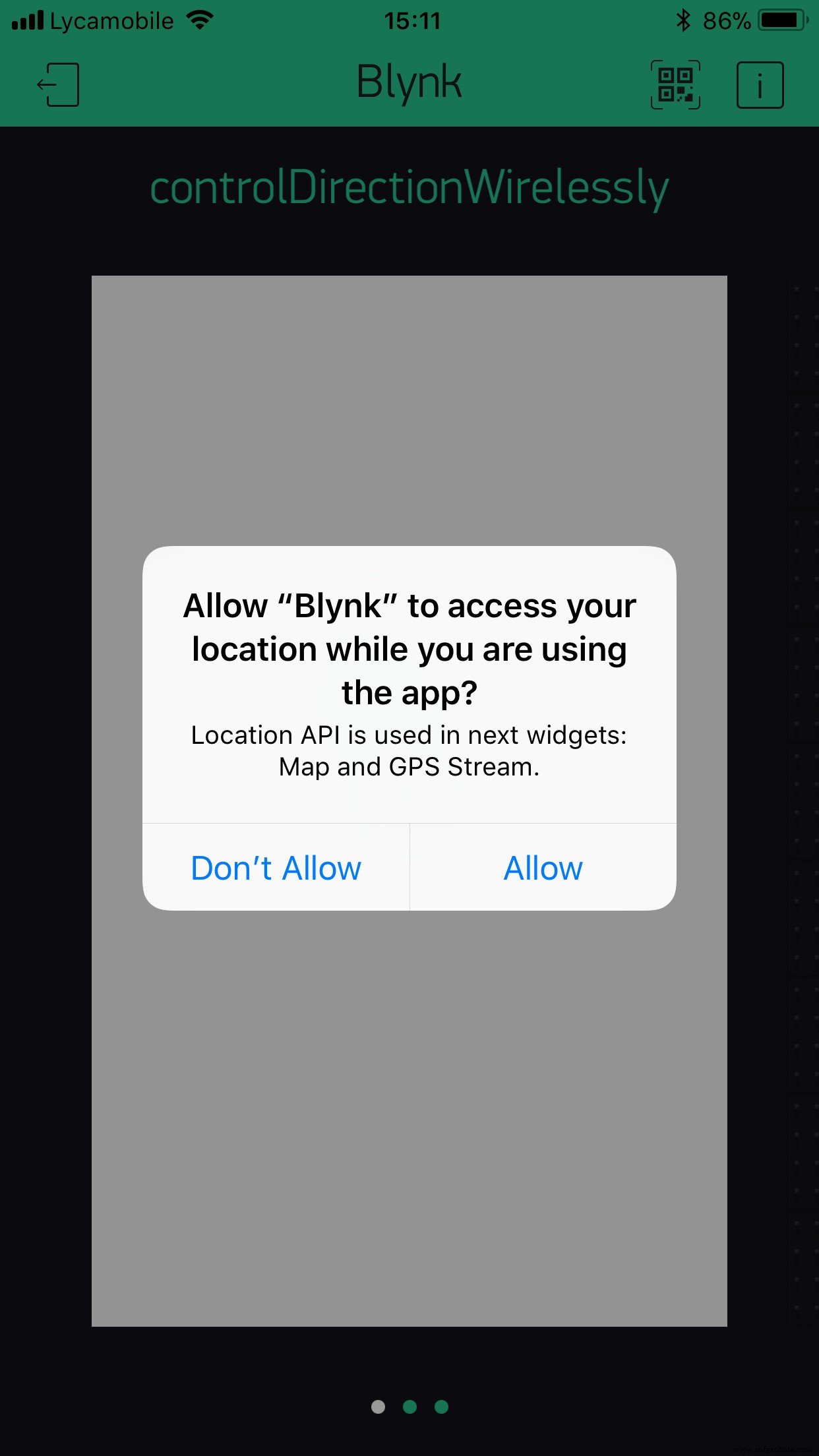

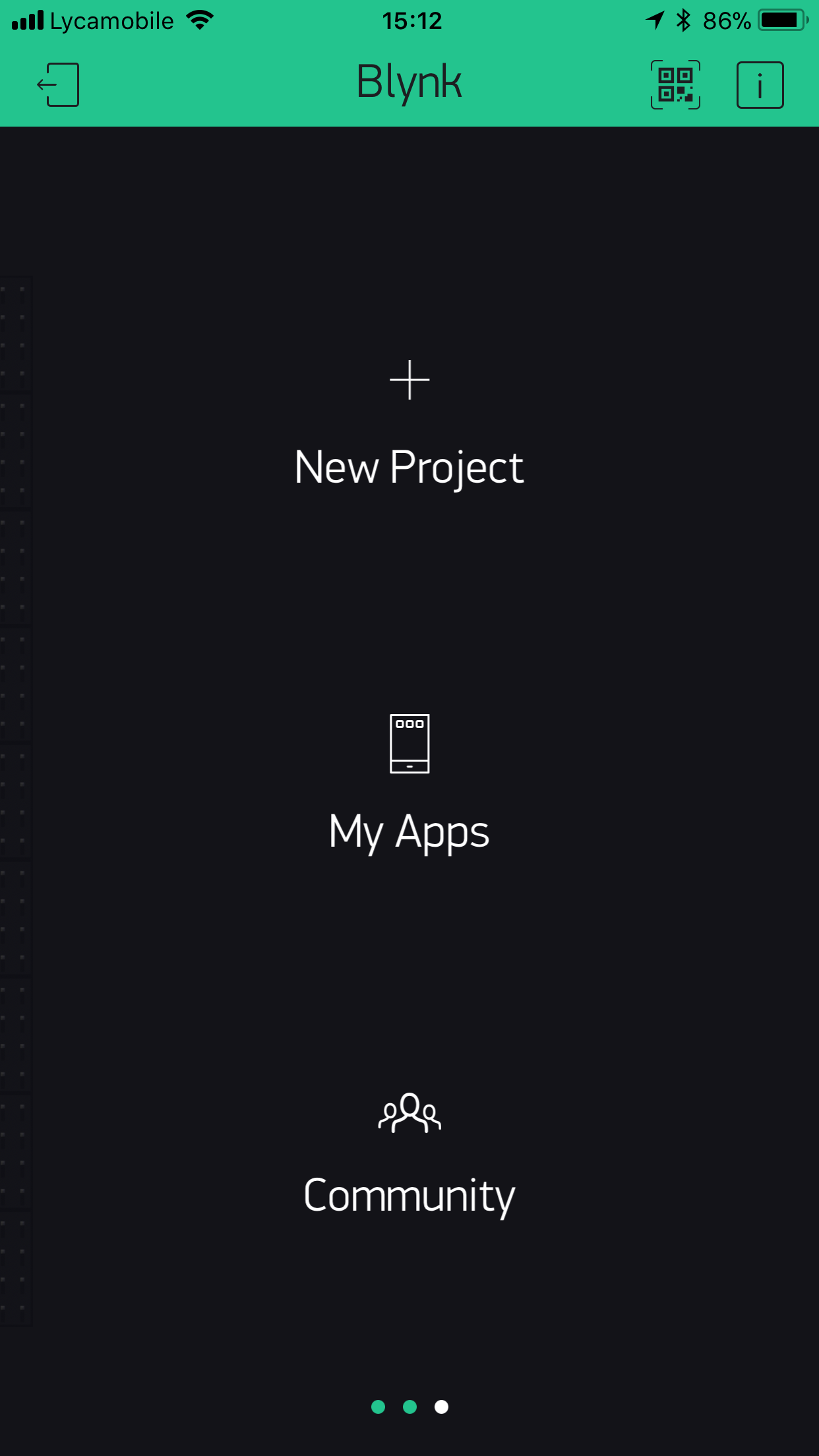

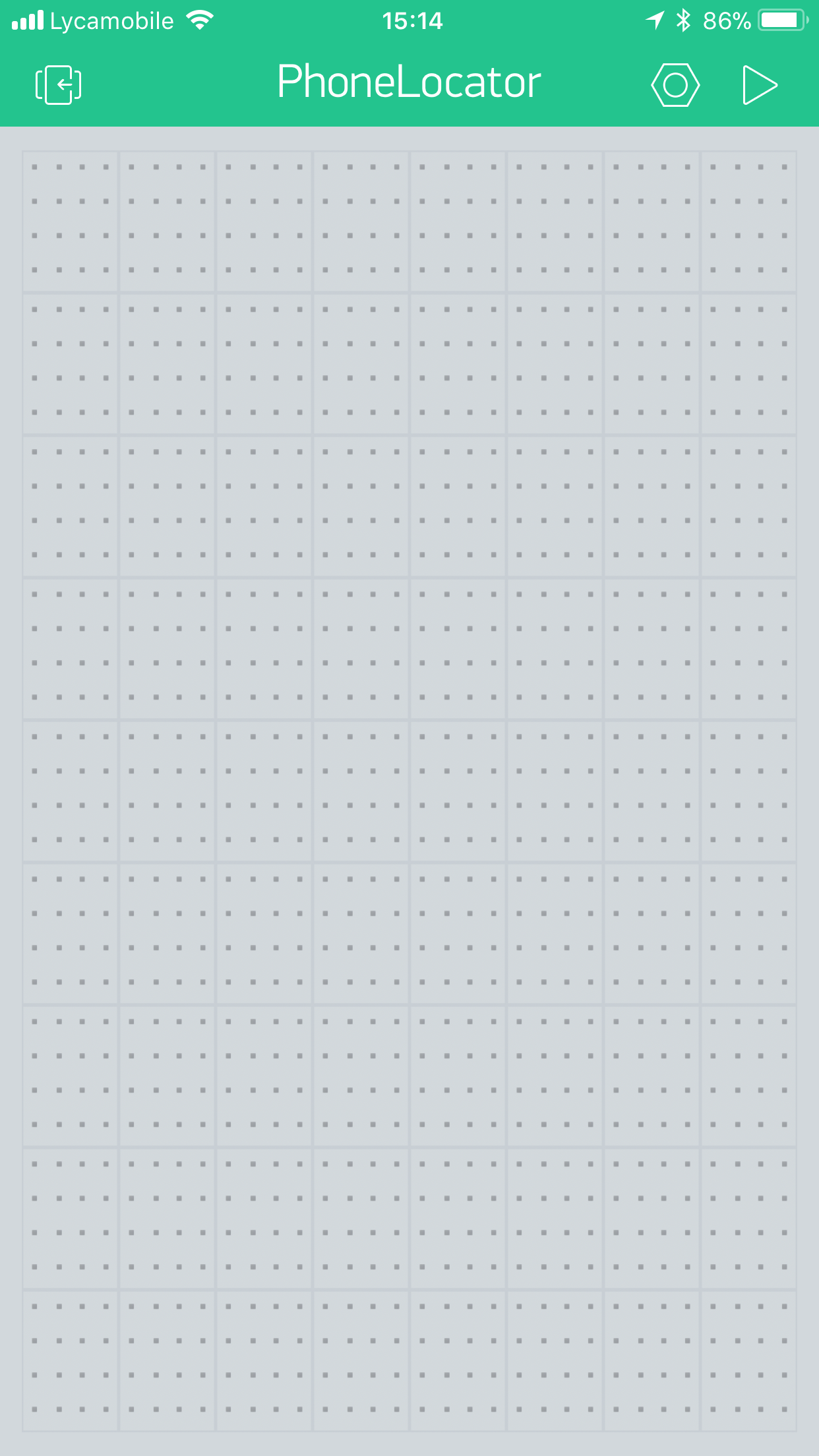

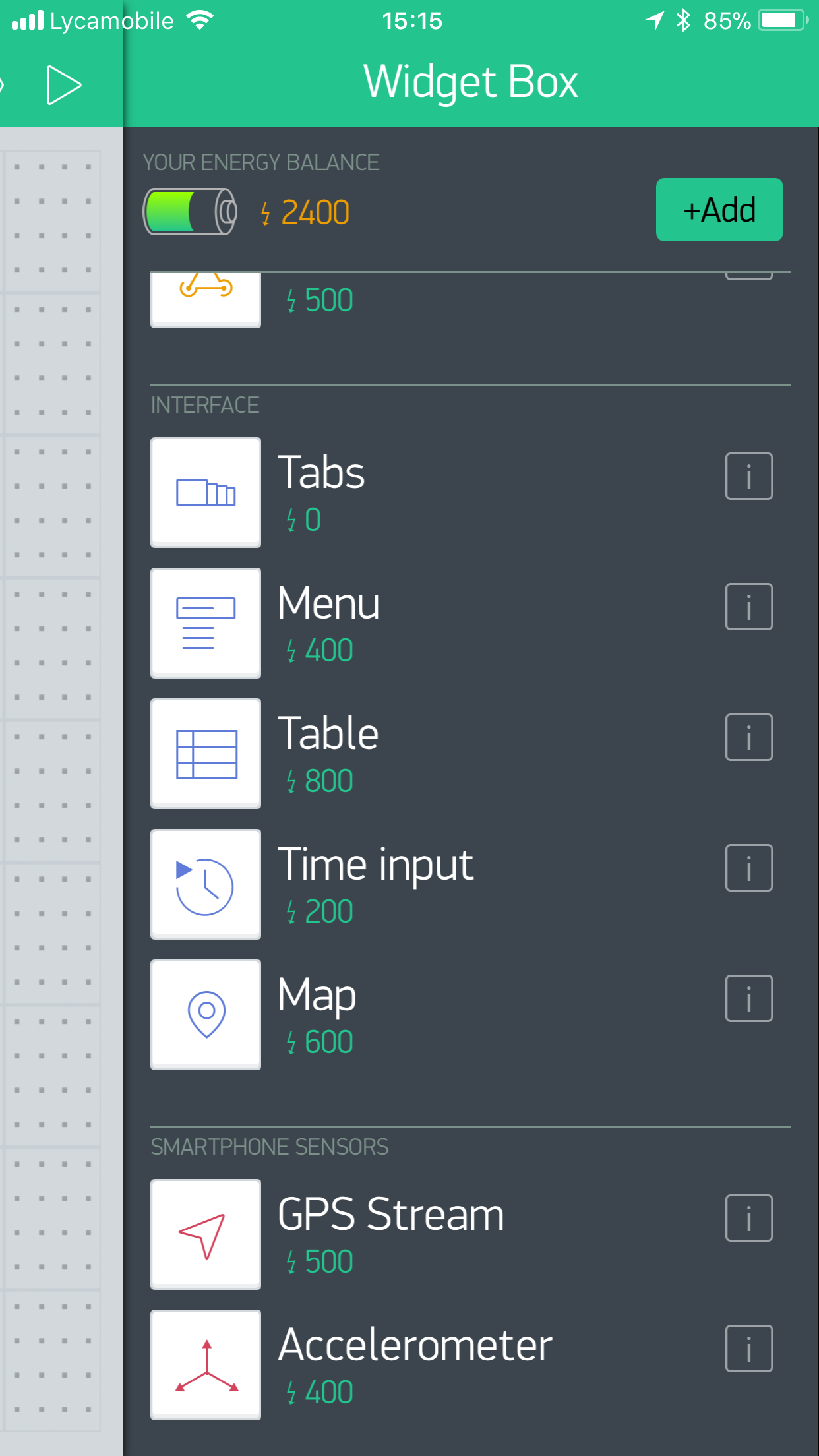

Настройка Blynk

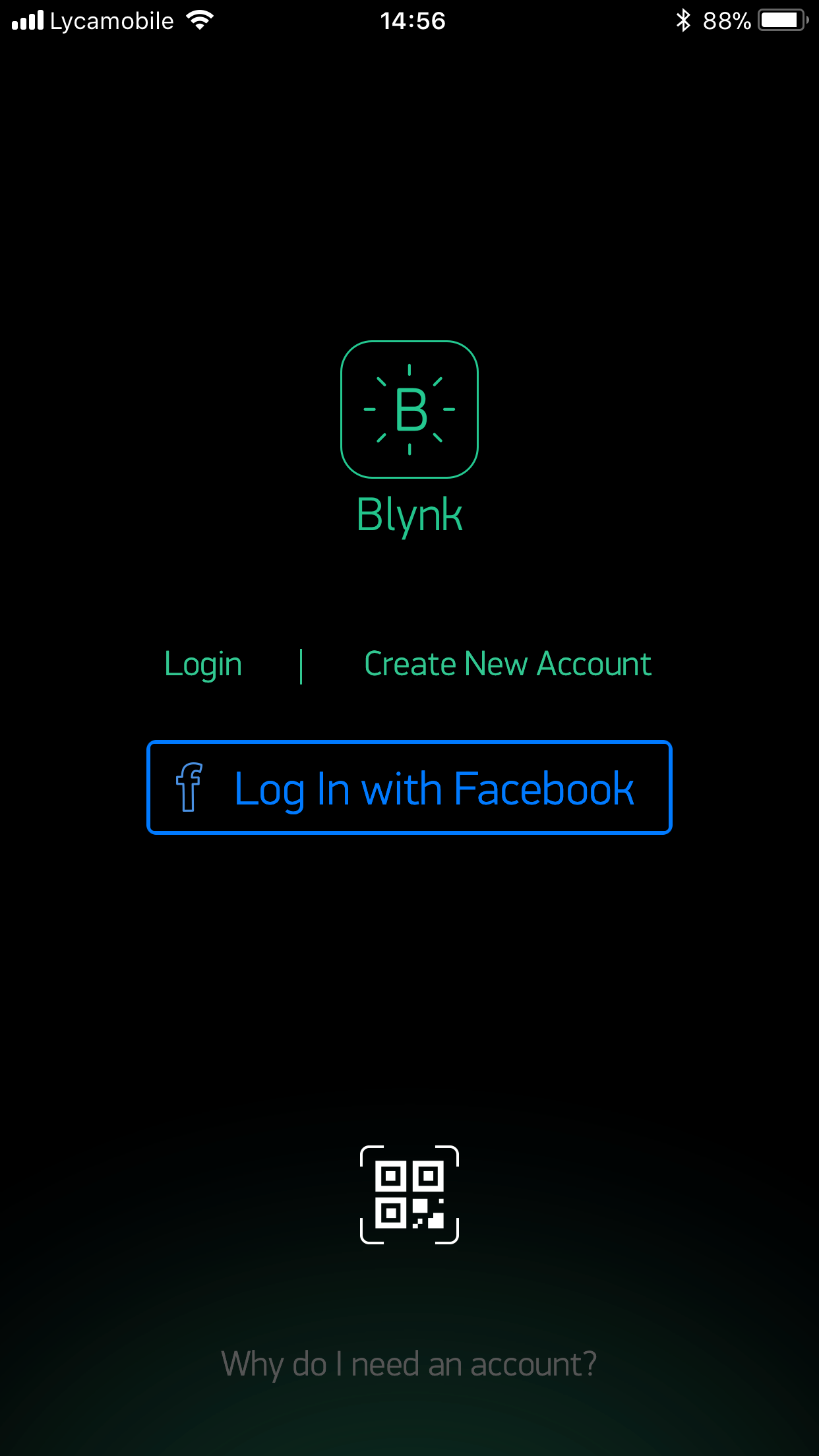

1. Скачайте Blynk (iOS/Android).

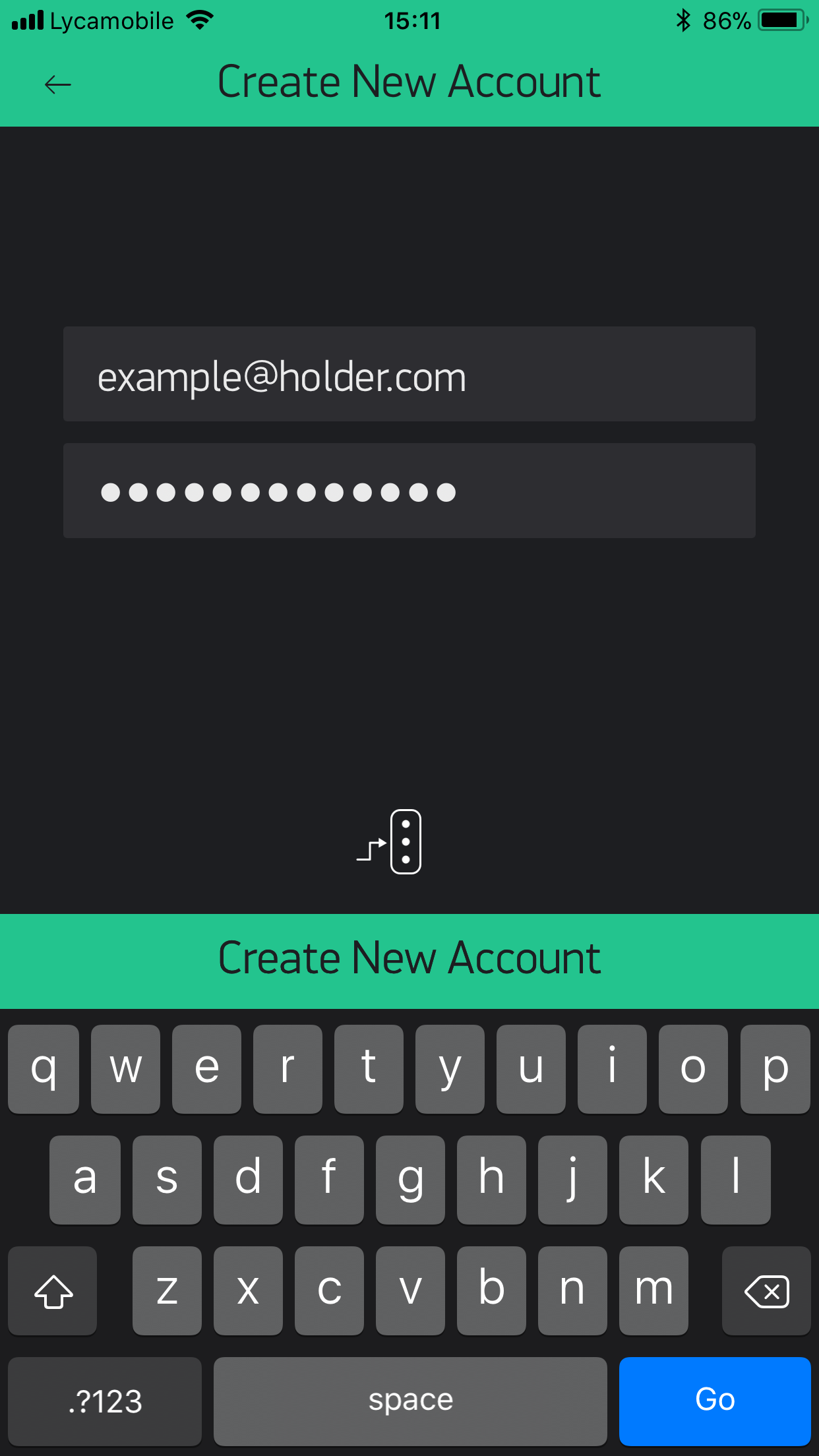

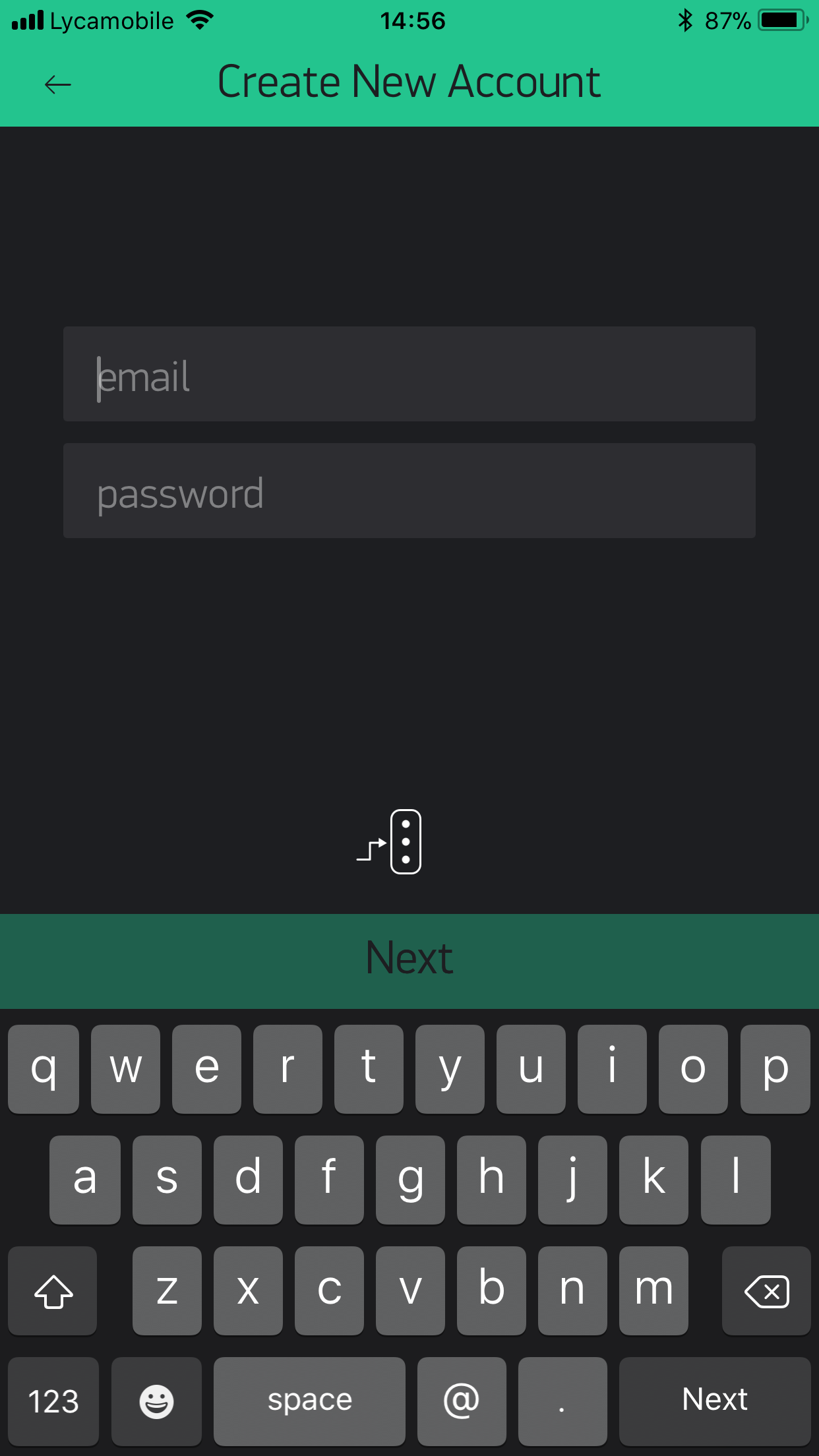

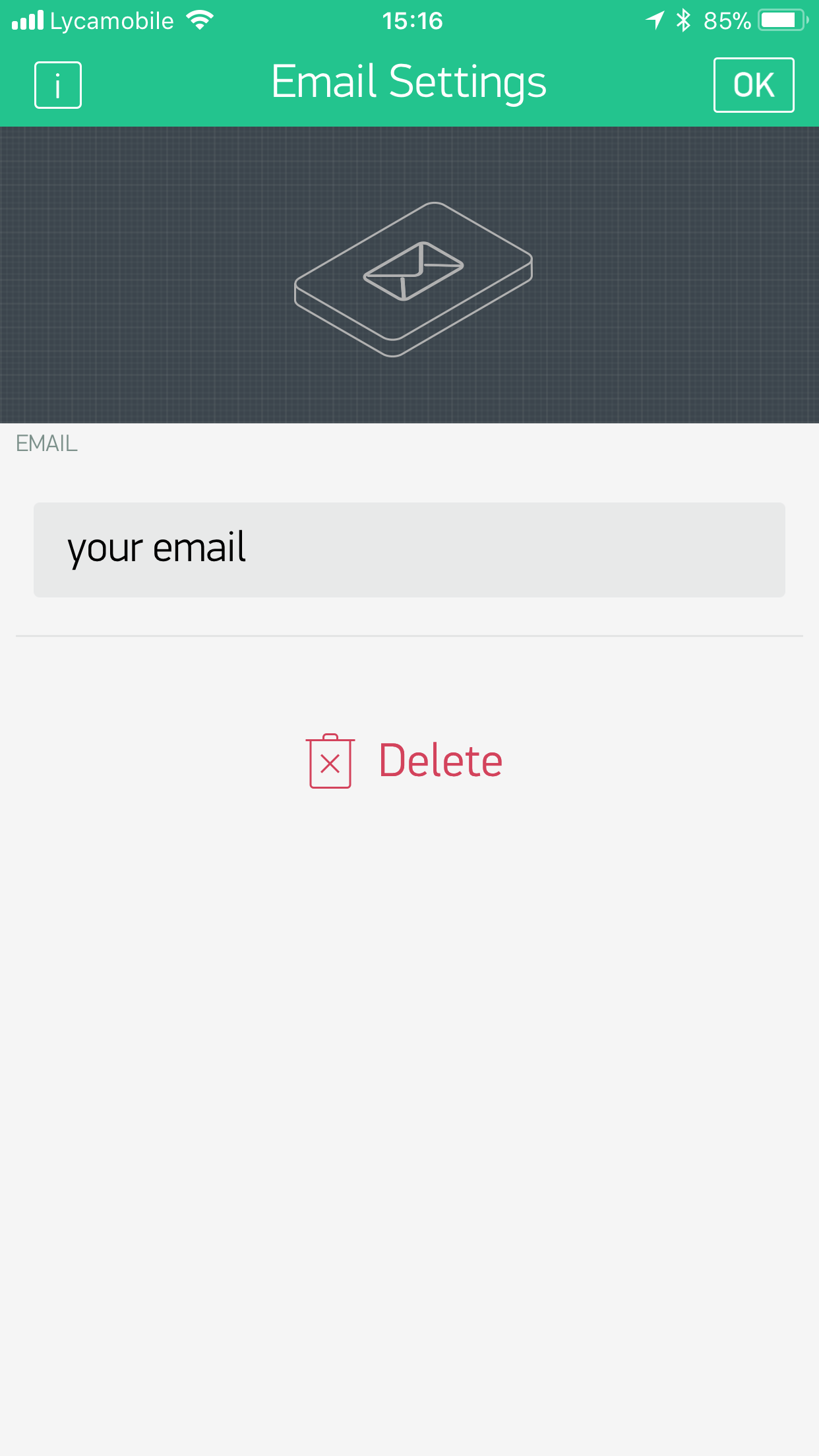

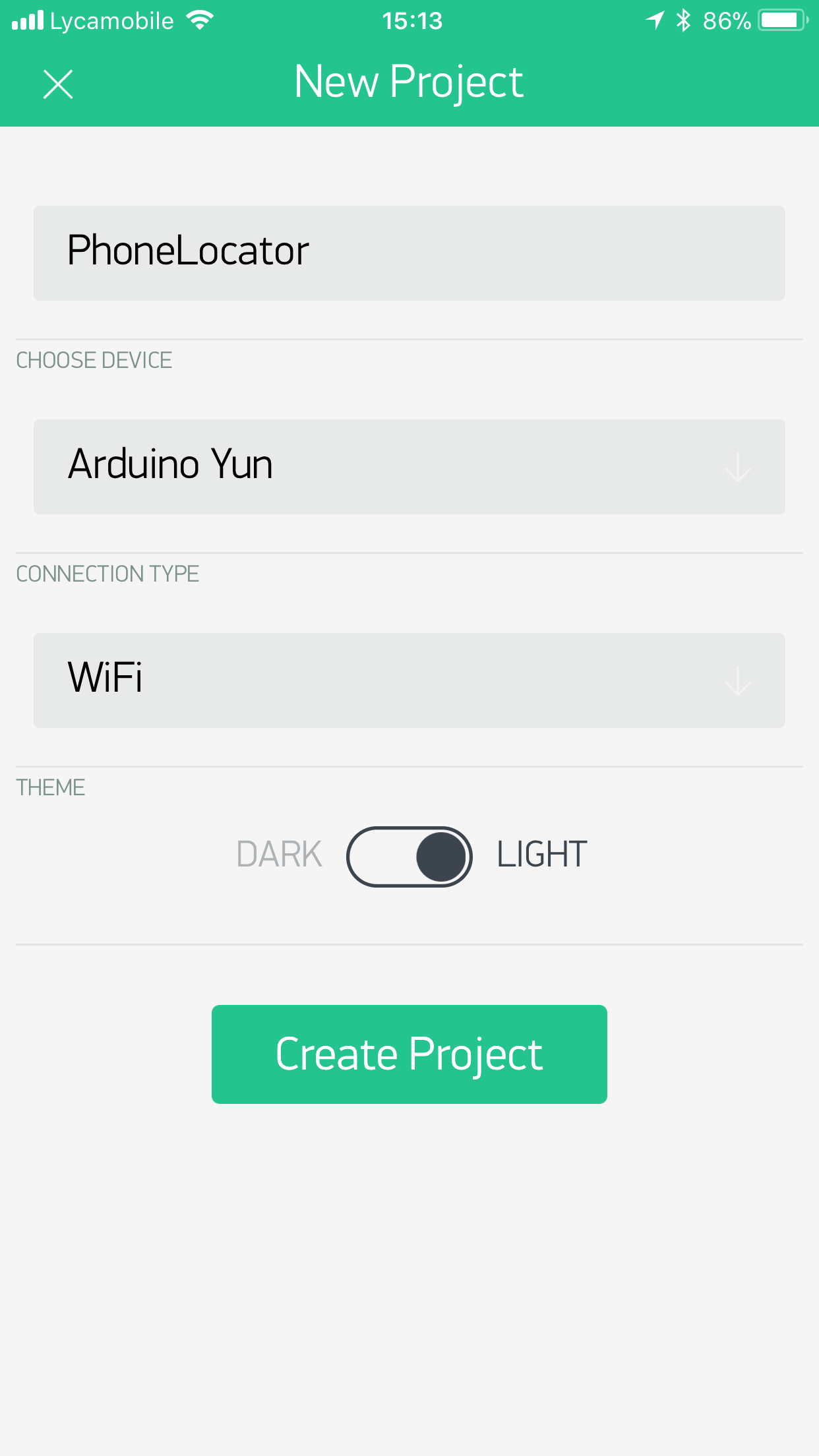

2. Создайте аккаунт Blynk — следуйте скриншотам ниже.

Финальная настройка

Замените TODO-переменные. auth = Auth token из email. Проверьте все TODO. Подключите Arduino Yún к ПК/Мак, загрузите код.

Предыстория

Создал проект, думая о простом способе найти потерянный телефон. Blynk позволяет получать геолокацию даже если приложение в фоне и телефон спит. Одним нажатием кнопки находите телефон. Протестировано на iPhone (iOS 11).

Код

PhoneLocator

Полный код (см. исходник).

Схемы

schematics_UhOTpO8N1Z.fzz
