Датчик внешней освещенности с фоторезистором и светодиодной подсветкой!

Приложения и онлайн-сервисы

	IDE Arduino
	Веб-редактор Arduino

Об этом проекте

Я уже некоторое время использую Arduino и решил, что пора разработать свой собственный проект с нуля. Я изменил некоторые схемы, которые нашел в Интернете от Alex Glow и Joe Coburn, чтобы они лучше подходили для этого проекта. Пожалуйста, если вы обнаружите какие-либо проблемы или думаете, что нашли что-то, что работает лучше, чем мой дизайн, оставьте комментарий ниже, и я свяжусь с вами.

Электропроводка

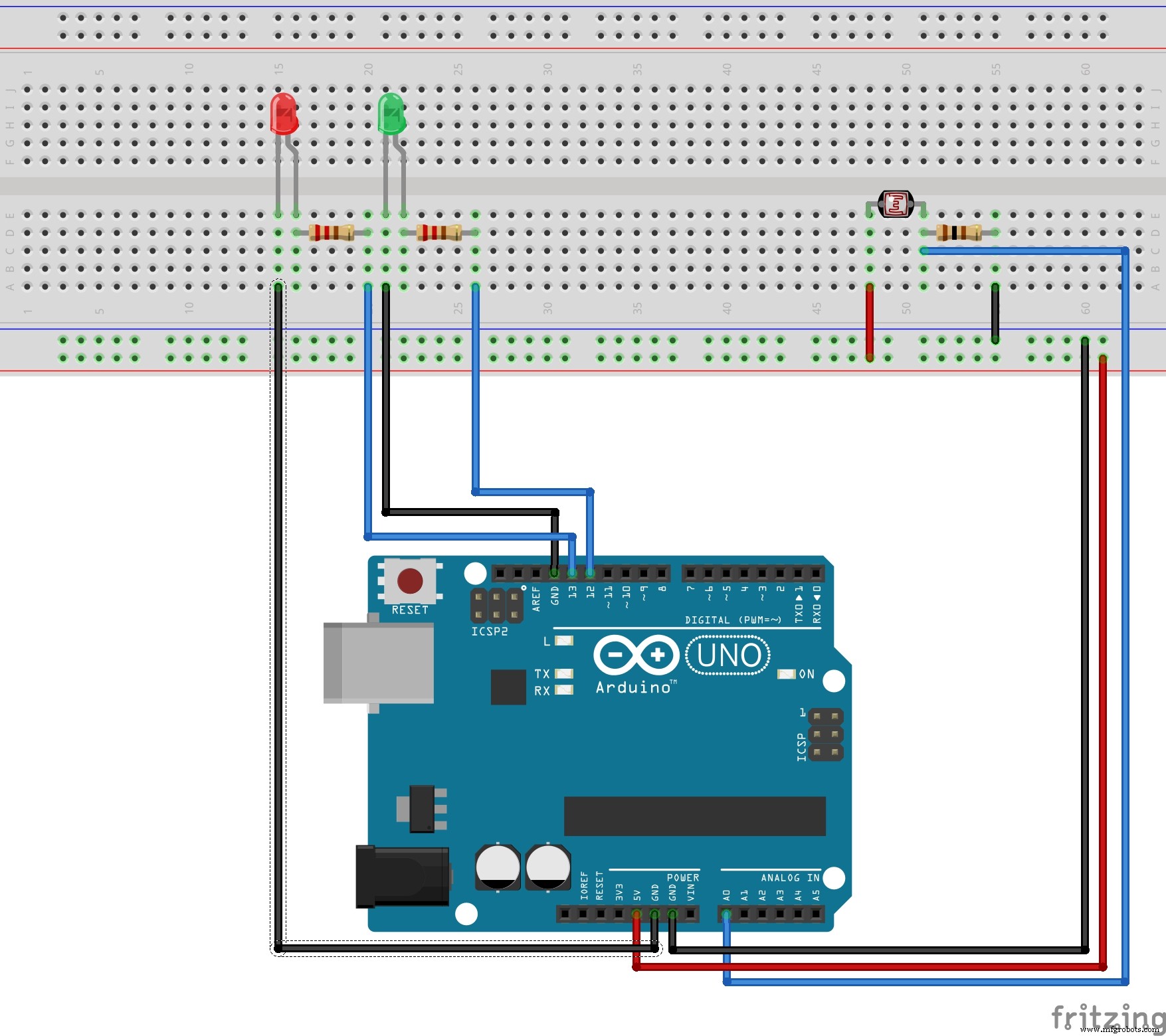

У меня есть фоторезистор, подключенный к аналоговому выводу 0 (подойдет любой аналоговый вывод), и 5 В на правой стороне макета. Он проходит через заземленный резистор сопротивлением 1 кОм. Я подключил светодиод (любого цвета) на противоположной стороне макета к цифровому контакту 13 (подойдет любой цифровой контакт) и заземленному резистору 220 Ом (100 Ом также подойдет). Чуть правее первого светодиода таким же образом подключил светодиод другого цвета, только с другим цифровым контактом.

Как это работает

Если фоторезистор считывает значение выше 450, он печатает «Это довольно светло!» на последовательном мониторе и выключает все светодиоды, например:

  if (light> 450) {// Если ярко ... Serial.println ("Довольно светло!"); digitalWrite (13, LOW); // выключаем левый светодиод digitalWrite (12, LOW); // выключаем правый светодиод}

Если он читает значение от 230 до 450, он печатает «Это средний свет!» на последовательном мониторе и включает левый светодиод, например:

  else if (light> 229 &&light <451) {// Если это средний свет ... Serial.println ("Это средний свет!"); digitalWrite (13, ВЫСОКИЙ); // включаем левый светодиод digitalWrite (12, LOW); // выключаем правый светодиод}

Это оставляет нам только значения ниже 230, которые нужно учитывать. Если значение меньше 230, выводится «Довольно темно!» на последовательном мониторе и включает оба светодиода, например:

  else {// Если темно ... Serial.println ("Довольно темно!"); digitalWrite (13, ВЫСОКИЙ); // Включаем левый светодиод digitalWrite (12, HIGH); // Включаем правый светодиод}

Я добавил задержку 1000 к концу моего цикла, чтобы предотвратить перегрузку информации в последовательный монитор, например:

  задержка (1000); // не спамите компьютер!

Убедитесь, что вы смотрите на схему и проверяете свой код, прежде чем загружать или запускать что-либо.

Код

• LED_PR_Light_Read

LED_PR_Light_Read Arduino

 int light =0; // сохраняем текущее значение светаvoid setup () {// помещаем сюда ваш установочный код для однократного запуска:Serial.begin (9600); // настраиваем последовательный порт для связи с компьютером pinMode (13, OUTPUT); // настраиваем цифровой вывод 13 как выходной pinMode (12, OUTPUT); // настраиваем цифровой вывод 12 как выход} void loop () {// помещаем сюда ваш основной код, чтобы он запускался повторно:light =analogRead (A0); // считываем и сохраняем значение из PR Serial.println (light); // выводим текущее значение освещенности if (light> 450) {// Если он яркий ... Serial.println ("Довольно светлый!"); digitalWrite (13, LOW); // выключаем левый светодиод digitalWrite (12, LOW); // выключаем правый светодиод} else if (light> 229 &&light <451) {// Если это средний свет ... Serial.println ("Это средний свет!"); digitalWrite (13, ВЫСОКИЙ); // включаем левый светодиод digitalWrite (12, LOW); // выключаем правый светодиод} else {// Если темно ... Serial.println ("Довольно темно!"); digitalWrite (13, ВЫСОКИЙ); // Включаем левый светодиод digitalWrite (12, HIGH); // Включаем правый светодиод} delay (1000); // не спамите компьютер!}

Схема
