Мониторинг температуры на смартфоне

Необходимые инструменты и машины

Приложения и онлайн-сервисы

	Приложение для наблюдения за температурой
	IDE Arduino

Об этом проекте

В этой статье описывается система контроля температуры на смартфоне Android. Температура измеряется датчиком температуры, установленным в цепи, и отправляется по Bluetooth на смартфон. В смартфоне используется приложение Android для отображения данных о температуре. Система обеспечивает удобный мониторинг данных процесса на смартфоне.

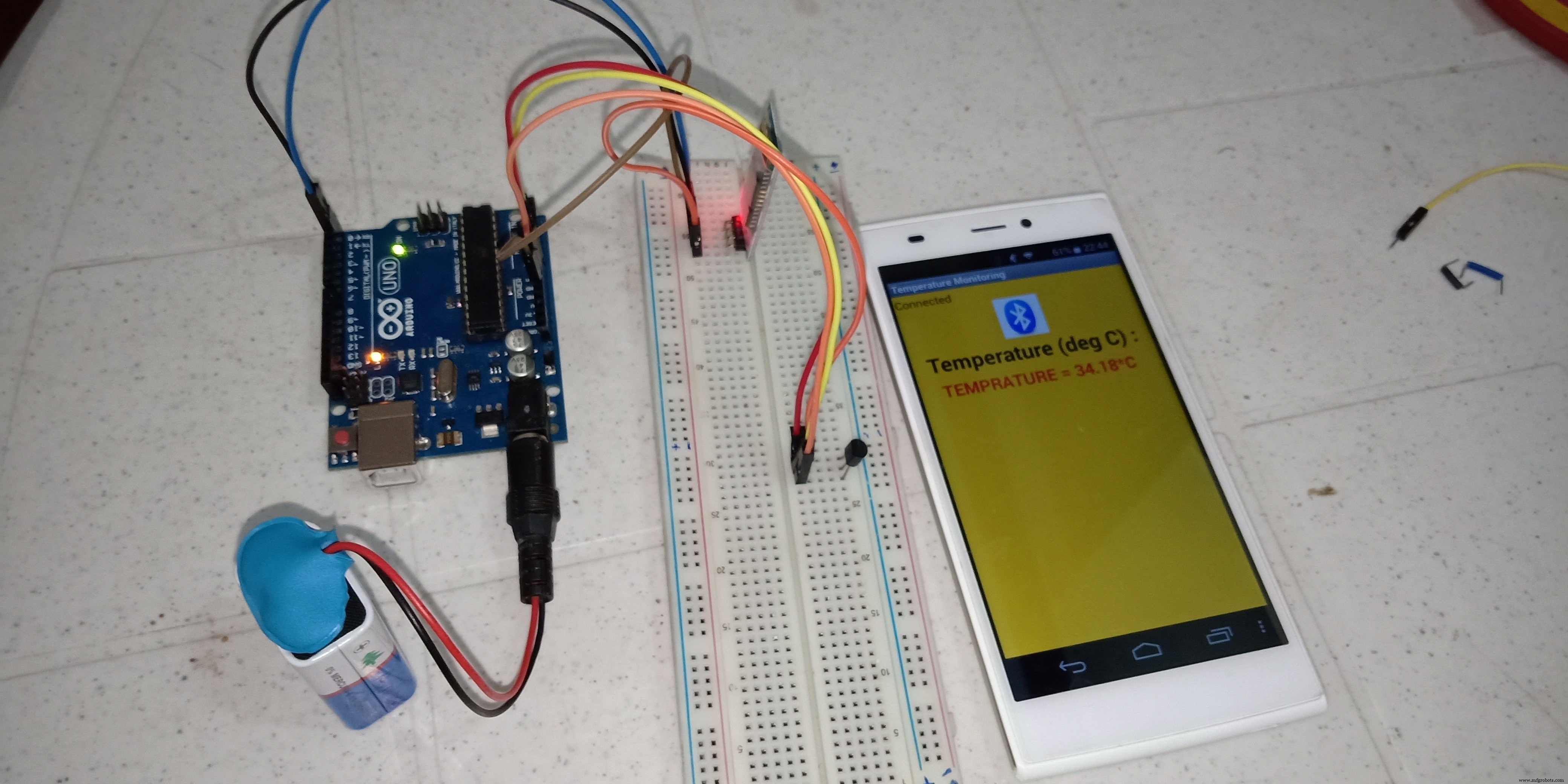

Вы можете подключить смартфон к системе по беспроводной сети и при желании контролировать переменную процесса. Систему можно легко настроить для отслеживания и других переменных процесса. Авторский прототип стороны передатчика представлен на рис. 1. Сторона приемника представляет собой смартфон. Снимок экрана приложения для Android показан на рис. 2. Блок-схема проекта представлена ​​на рис. 1.

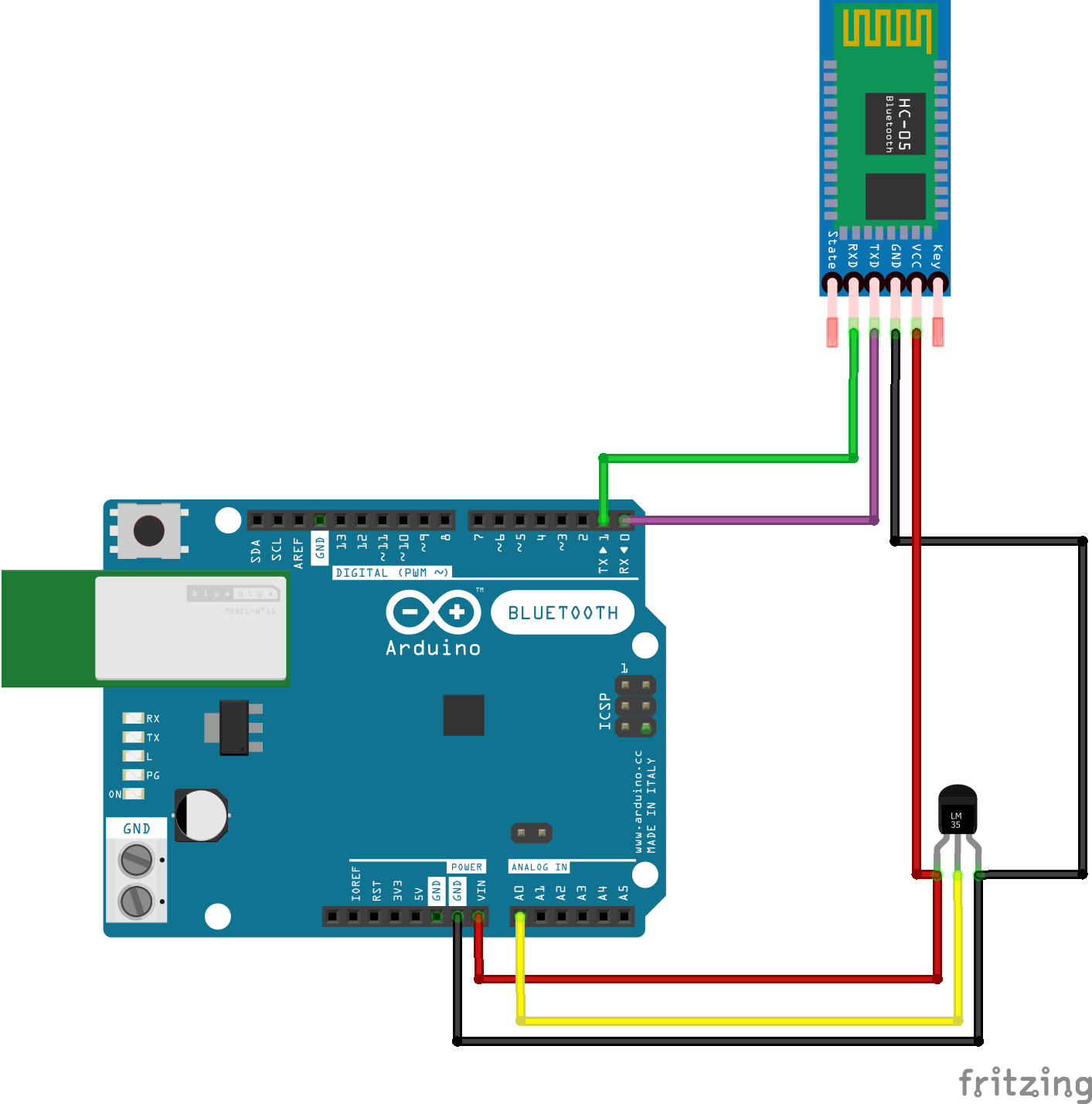

Схема и работа системы контроля температуры

(Подключите контакты RX и TX после загрузки кода)

(Подключите контакты RX и TX после загрузки кода)

Требования к компонентам:

• Arduino Uno

• Датчик температуры LM35

• Модуль Bluetooth HC - 05

• APK-файл приложения для Android (TemperatureMonitroing)

• Проволочные перемычки

Подключение модуля Bluetooth HC-05:

VCC - к VCC Arduino. GND - к GND Arduino. RX - к цифровому выводу 0 (вывод TX) Arduino. (подключите выводы RX и TX после загрузки кода) TX - к цифровому выводу 1 (вывод RX) Arduino. (подключите контакты RX и TX после загрузки кода)

Подключение к Arduino Uno:

• Выполните подключения, как показано на изображении выше. Не подключайте контакты RX и TX ДО / ПЕРЕД загрузкой кода!

• Скопируйте приведенный ниже код.

• Выберите правильный COM-порт и плату в меню "Инструменты" в среде IDE.

• Загрузите приложение BlueControl (оно бесплатное). Вот ссылка

• При первом подключении к модулю Bluetooth он запросит пароль. Введите 0000 ИЛИ 1234.

• Откройте приложение Контроль температуры . Перейти к опциям. Щелкните «щелкните логотип Bluetooth». Выберите устройство - HC 05. Появится список сопряженных устройств. Выберите устройство HC-05 из списка, чтобы подключить смартфон с модулем Bluetooth HC-05.

• После успешного сопряжения устройства с датчиком светодиоды на датчике начнут мигать медленнее, чем обычно.

• После успешного подключения на главном экране приложения отобразится сообщение «подключен».

• СДЕЛАНО. Скопируйте приведенный ниже код и проверьте его!

• Подключите контакты RX и TX

• Подключите контакты RX и TX

• Подключите контакты RX и TX

• Приложение Android начнет отображать данные, полученные со стороны передатчика.

• Приложение Android начнет отображать данные, полученные со стороны передатчика.

• Приложение Android начнет отображать данные, полученные со стороны передатчика.

Код

Временный код

Схема
