Голосовой робот на Arduino Nano: Управление речью через Bluetooth

Компоненты и материалы

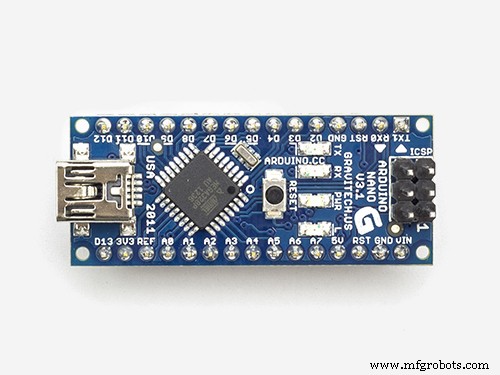

Arduino Nano R3	1
Драйвер двигателей L298N	1

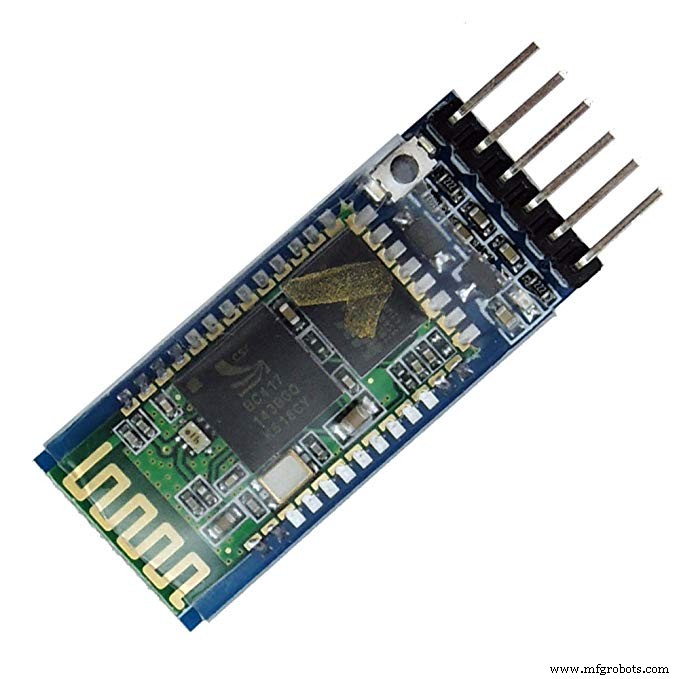

Bluetooth-модуль HC-05	1
DC-моторы с колесами	2
Многофункциональная робот-плата (PCB)	1
Пиновые заголовки (мамины/папины)	несколько

Инструменты

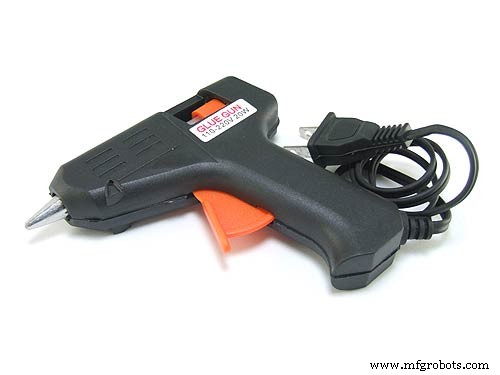

• Клеевой пистолет

Приложения и сервисы

• Arduino IDE
• Android-приложение для распознавания речи (своего разработки)

О проекте

Роботы — это круто. Робот, который ездит и слушается голосовых команд — еще круче. Сделать такого голосового робота на Arduino — максимально круто, потому что Arduino дешевы и легко настраиваемы.

Шаг 1: Необходимые детали

Электроника:

• Arduino Nano — 1 шт.
• Драйвер двигателей L298N — 1 шт.
• Bluetooth HC-05 — 1 шт.
• DC-моторы с колесами — 2 шт.
• Многофункциональная робот-ПCB — 1 шт. (ссылка)
• Пиновые заголовки

Для корпуса:

• ПВХ-лист
• Клеевой пистолет

Софт:

• Arduino IDE
• Своё Android-приложение

Шаг 2: Принцип работы

Arduino — это микроконтроллер, у него недостаточно мощности для распознавания речи. Но моя PCB имеет порт для Bluetooth, значит, можно связать Arduino беспроводно с другими устройствами. Я использую это: делаю Android-приложение, которое выполняет "Speech to Text" через Google API (нужен интернет), а затем передает текст Arduino по Bluetooth.

Если я говорю "Forward" (вперед), робот получает 'F' и едет вперед. Вот концепция. Делаем.

Шаг 3: Корпус

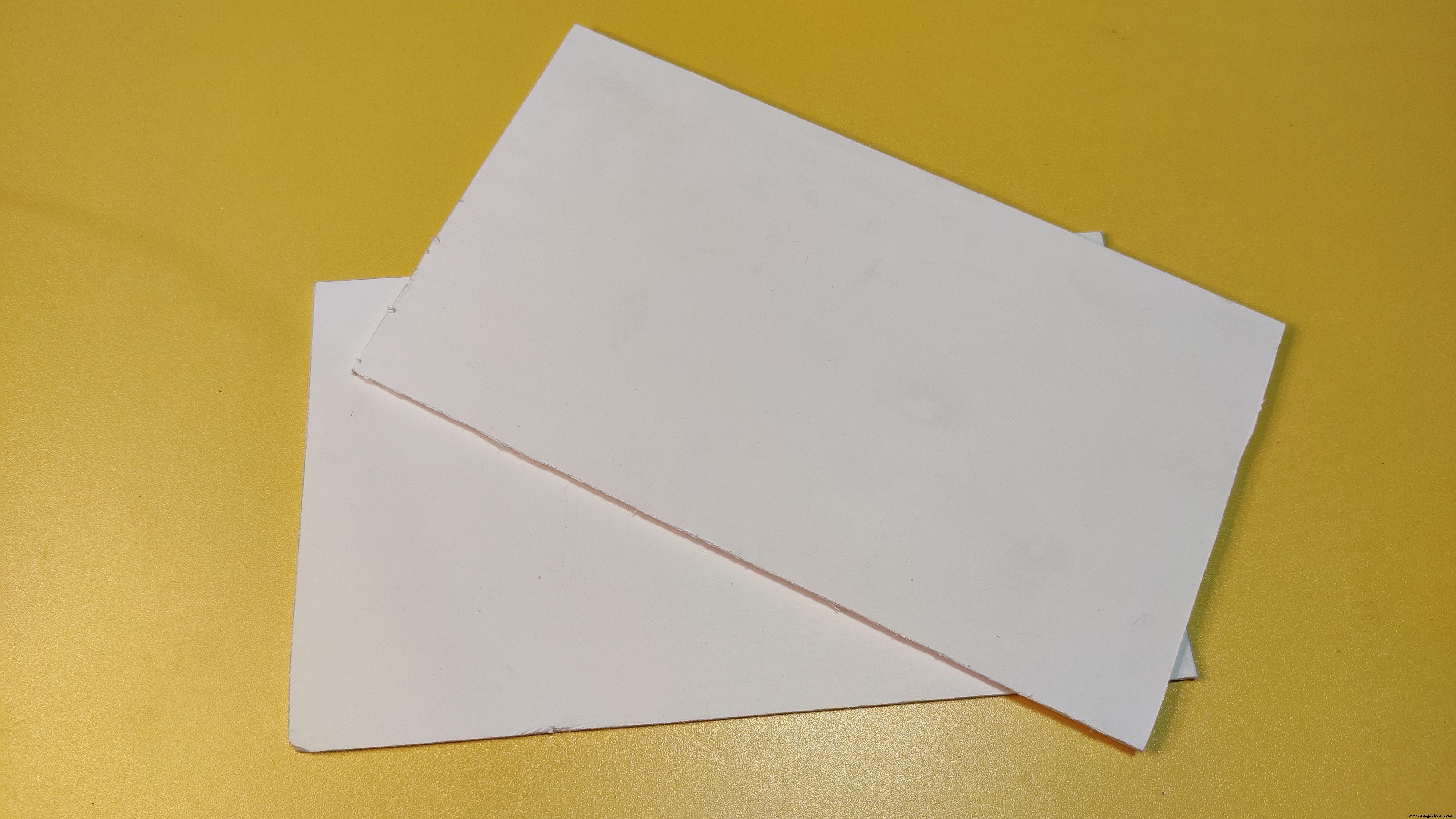

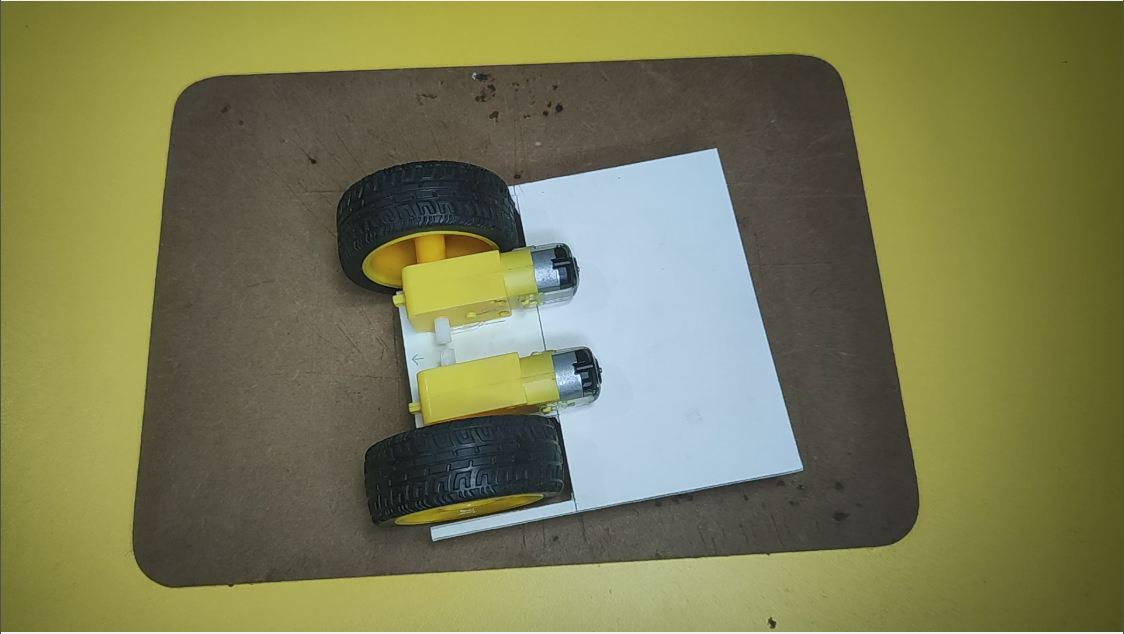

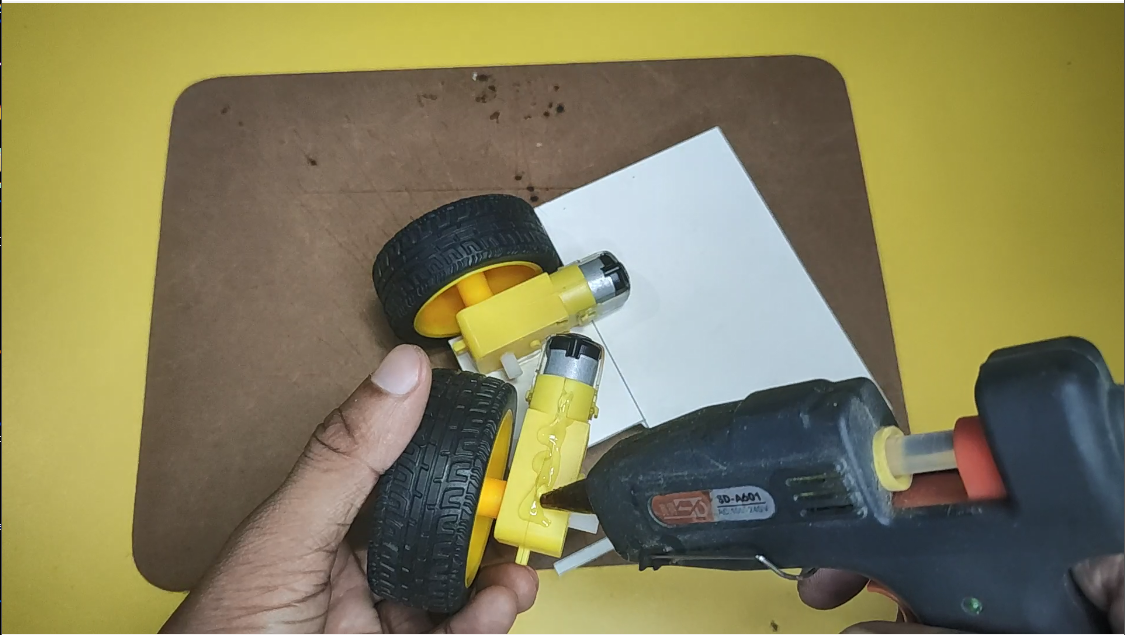

Корпус сделал из ПВХ-листа 13x13.5 см. Легко режется ножом и хорошо клеится. Вырезал детали для двух моторов и колес внутри области платы и склеил. Ваш робот — ваш выбор, копировать точно не обязательно.

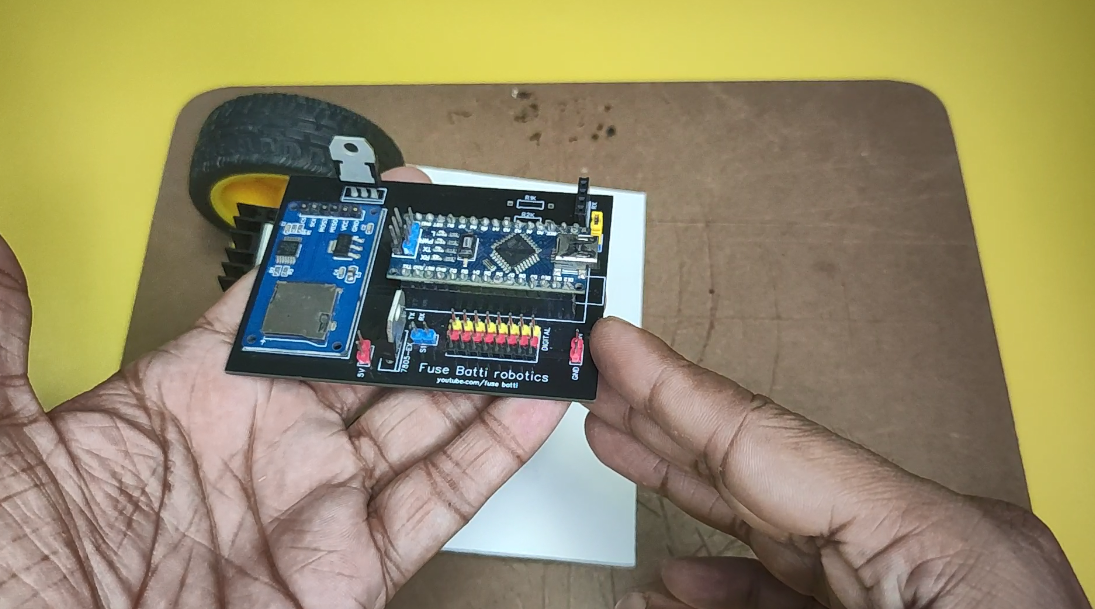

Шаг 4: Схема или PCB?

Можно собрать на макетке, но много проводов и одна ошибка может всё сломать. Поэтому я использую PCB. Разработал в EasyEDA, заказал на PCBWay.com — качество дешево (10 плат за $5). Также спонсируют студенческие проекты.

Если не можете заказать PCB — соберите на макетке или вероборде. Файл схемы Fritzing прилагается (speech-controlled-robot-schematic.fzz).

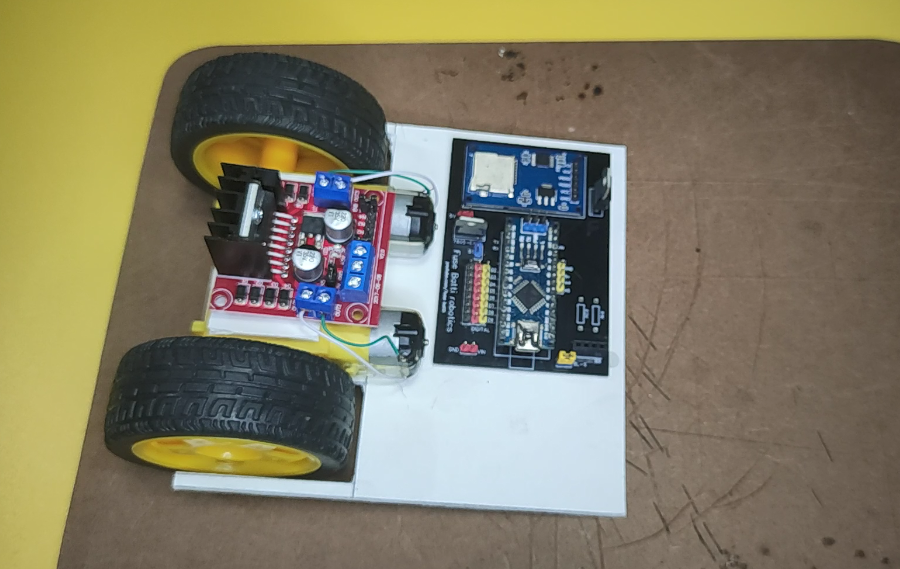

Шаг 5: Подключение электроники

Моторы к драйверу:

• Мотор 1 → один конец драйвера
• Мотор 2 → другой конец

Управление моторами (входы L298N):

• Мотор 1 → Arduino пины 2 и 3 (digital)
• Мотор 2 → пины 4 и 5

Bluetooth HC-05:

• Tx → Arduino Rx
• Rx → Arduino Tx
• VCC → 5V
• GND → GND

Питание:

Использовал 7.4В батарею для моторов — на вход драйвера и на VIN+GND Arduino. Общая земля обязательна.

Шаг 6: Программирование Arduino

Простая программа: проверяет принятые символы и управляет моторами:

• 'F' — Вперед
• 'B' — Назад
• 'L' — Влево
• 'R' — Вправо

Bluetooth на Serial порту, скорость 9600 бод.

Полный код

/**** Arduino Speech/Voice Controlled Robot ***
 * by Ashraf Minhaj
 * mail: ashraf_minhaj@yahoo.com
 * tutorial: ashrafminhajfb.blogspot.com
 */
int lm1 = 4; // левый мотор
int lm2 = 5;
int rm1 = 2; // правый мотор
int rm2 = 3;
char val;

void setup() {
  pinMode(lm1, OUTPUT);
  pinMode(lm2, OUTPUT);
  pinMode(rm1, OUTPUT);
  pinMode(rm2, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  while(Serial.available() == 0);
  val = Serial.read();
  // Serial.print(val);

  // Вперед
  if (val == 'F') {
    digitalWrite(lm1, HIGH);
    digitalWrite(rm1, HIGH);
    digitalWrite(lm2, LOW);
    digitalWrite(rm2, LOW);
  }
  // Назад
  else if(val == 'B') {
    digitalWrite(lm2, HIGH);
    digitalWrite(rm2, HIGH);
    digitalWrite(lm1, LOW);
    digitalWrite(rm1, LOW);
  }
  // Вправо
  else if(val == 'R') {
    digitalWrite(lm1, HIGH);
    digitalWrite(rm2, HIGH);
    digitalWrite(lm2, LOW);
    digitalWrite(rm1, LOW);
  }
  // Влево
  else if(val == 'L') {
    digitalWrite(lm2, HIGH);
    digitalWrite(rm1, HIGH);
    digitalWrite(lm1, LOW);
    digitalWrite(rm2, LOW);
  }
  // Стоп
  else {
    digitalWrite(lm1, LOW);
    digitalWrite(rm1, LOW);
    digitalWrite(lm2, LOW);
    digitalWrite(rm2, LOW);
  }
  delay(10);
}

Шаг 7: Приложение для Speech-to-Text

Приложение сделано в MIT App Inventor. Можно редактировать под свои нужды. Файл .aia доступен по ссылке.

Использует Bluetooth для управления. Нужно спарить HC-05 с телефоном (пароль по умолчанию 1234 или 0000).

Приложение использует Google Speech-to-Text API для преобразования речи в текст. Приводит к нижнему регистру для простоты обработки. Сравнивает через if-else: если пользователь сказал "forward" — отправляет Arduino 'F', робот едет вперед.

Собираем APK, устанавливаем на телефон.

Шаг 8: Запуск!

Подключаем батарею, запускаем приложение и играемся с новым роботом!

Спасибо за чтение. Посмотрите мой последний проект — ...

Схемы

Файл схемы Fritzing: speech-controlled-robot-schematic_hUoWKpapKe.fzz

GitHub репозиторий
