Магниты: типы, материалы, производство и будущие применения

---

Основы

Магнит — материал, оказывающий заметную магнитную силу на другие вещества без контакта. Сила может притягивать или отталкивать; хотя многие материалы дают слабый магнитный эффект, только определенные материалы генерируют достаточно сильное поле для признания магнитами. Сама Земля ведет себя как гигантский магнит.

Постоянные магниты сохраняют магнитные свойства после снятия внешнего поля. Древний магнитный камень — железная руда магнетит — остается намагниченным естественным образом. Современные постоянные магниты производят выравниванием магнитных доменов специфических сплавов или ферритов и последующим закреплением этого выравнивания.

Электромагниты создают магнитное поле только пока электрический ток течет через катушку, намотанную на сердечник. При прекращении тока поле коллапсирует, оставляя сердечник практически неметаллическим.

У всех магнитов два полюса — северный и южный — где поле сильнейше. Этот принцип лежит в основе первых компасов и остается фундаментом бесчисленных технологий — от электродвигателей и трансформаторов до МРТ и динамиков.

История

Магнитный камень впервые описали греческие ученые ~500 г. до н.э. Термин «магнит» от греч. «magnetis lithos» — «камень Магнесии», по региону в современной Турции, где находили эти камни.

Европейское использование магнитного камня как компаса датируется ~1100–1200 н.э. Слово «lodestone» от англосаксонского «leading stone» (ведущий камень). На исландском «leider-stein» аналогично для навигации.

В 1600 г. Уильям Джилберт подтвердил существование магнитных полюсов и предложил, что Земля — гигантский магнит. 1820-е дали прорыв: Ханс Кристиан Эрстед открыл связь электричества и магнетизма, Андре Ампер развил теорию.

XX век принес первые мощные постоянные магниты. 1930-е — алнико-сплавы, 5–17× сила магнетита. 1970-е — редкоземельные керамические магниты, 1980-е уточнили в современные высокопроизводительные варианты.

Сегодня магнитные материалы инженерируют под конкретные критерии производительности, обеспечивая широкий спектр применений.

Сырье

Выбор правильного сырья часто критичнее производственного процесса. Постоянные магниты используют «твердые» материалы — стойкие к размагничиванию; электромагниты — «мягкие», легко намагничиваемые и размагничиваемые.

Материалы постоянных магнитов

Магнитный камень содержит магнетит — твердый кристаллический железный феррит, магнетизм от поля Земли. Современные постоянные магниты включают:

• Алнико-сплавы (Al–Ni–Co) 1930-х; дают 5–17× силу магнетита.
• Керамические (ферритовые) магниты из бариевого или стронциевого феррита порошка. Выравнивание частиц в сильном поле при прессовании дает силу, сопоставимую с алнико, при легкой формовочности.
• Гибкие магниты с ферритовым порошком в резиновых или ПВХ связующих, позволяющие гибкие формы для кастомных применений.
• Самарий-кобальтовые магниты (1970-е) сплавляют порошковый самарий-кобальт под нагревом. Их гексагональная кристаллическая структура естественно выравнивает магнитные домены, давая силу 50× магнетита и отличную термостойкость.
• Неодимово-железо-боровые (NdFeB) магниты (1980-е) развивают силу почти 75× магнетита — сильнейшие коммерчески доступные постоянные магниты.

Материалы электромагнитов

Электромагниты обычно используют чистое железо или железные сплавы. Кремнесталь и спецобработанные кобальт-железные сплавы предпочтительны для низкочастотных силовых трансформаторов. В магнитной записи специальный гамма-оксид железа наносят на полиэстеровую пленку, с кобальт-модифицированными оксидами железа или диоксидом хрома для высокоплотных магнитных лент.

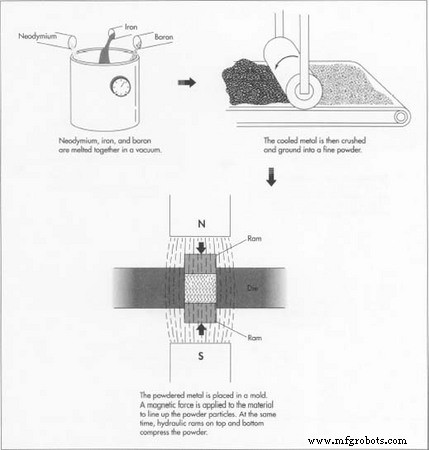

Ниже изображение иллюстрирует порошковую металлургию для мощных неодимово-железо-боровых постоянных магнитов.

Другие магнитные материалы

Магнитные жидкости производят инкапсуляцией тонкодисперсных ферритовых частиц в полимерную оболочку одной молекулы. Частицы остаются взвешенными в воде или масле, скользят мимо друг друга с минимальным трением. Такие феррофлюиды используют как герметики, смазки, вибрационные демпферы.

Производственный процесс

Методы варьируются по типу магнита. Электромагниты обычно отливают стандартными литейными методами. Гибкие постоянные магниты формовывают пластиковым экструзионным литьем, мощные постоянные — модифицированным путем порошковой металлургии.

Ниже этапы типичной порошковой металлургии для неодимово-железо-боровых магнитов (поперечное сечение 3–10 кв.дюйм / 20–65 кв.см):

Подготовка металлического порошка

• 1. Неодим, железо, бор плавят вместе в вакууме для предотвращения загрязнения.
• 2. Расплавленный сплав охлаждают, дробят и шарово размалывают в тонкий порошок.

Прессование

• 3. Порошок кладут в матрицу под конечные габариты магнита. Магнитное поле выравнивает частицы, гидравлические или механические прессы уплотняют материал до 0.125 дюйма (0.32 см) от конечной толщины, давлением 10 000–15 000 psi (70–100 MPa). Некоторые формы дают изостатическую уплотнение жидкостью или газом.

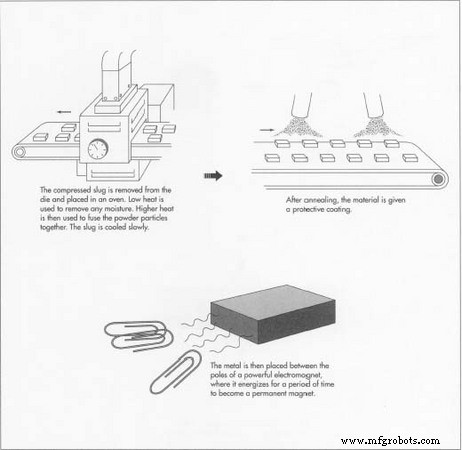

Обжиг (синтеринг)

• 4. Уплотненный «слиток» синтерируют в печи. Процесс в трех стадиях: начальный низкотемпературный нагрев для удаления влаги, вторая стадия при 70–90% температуры плавления сплава с выдержкой часами для сплавления частиц, контролируемое остывание для предотвращения трещин.

Отпуск (аннилинг)

• 5. Второй термический шаг снимает остаточные напряжения и укрепляет магнит.

Финишная обработка

• 6. Близкая к чистовой форма механически доводят до точных габаритов, поверхности шлифуют, наносят защитное покрытие.

Намагничивание

• 7. Отпущенный кусок помещают между полюсами мощного электромагнита и ориентируют для нужной полярности. Энергизация электромагнита выравнивает магнитные домены, превращая материал в постоянный магнит.

Контроль качества

Каждый производственный шаг строго мониторится. Температурные и временные контролы при синтеринге и отпуске критичны для достижения требуемых механических и магнитных свойств.

Опасные материалы, побочные продукты и утилизация

Барий и его соединения, используемые в бариевых ферритовых магнитах, токсичны и требуют строгих протоколов безопасности при хранении, манипулировании, утилизации.

Электромагниты рециклируют путем утилизации железных сердечников и медной проводки. Частичная переработка постоянных магнитов возможна повторным использованием компонентов из списанного оборудования, но комплексные методы рециклинга высокопроизводительных магнитов все еще в разработке.

Будущее

Наука продолжает толкать пределы магнитной производительности. Более сильные постоянные магниты могут дать компактные высокомоментные электродвигатели для батарейных промышленных роботов и дисководов ноутбуков. Мощнейшие электромагниты могут обеспечить магнитную левитацию (маглев) поездов, снижая трение и шум, или даже спутниковые пусковые системы на импульсных магнитных полях вместо обычных ракет.

Интенсивные импульсные магнитные поля уже применяются в ядерном синтезе для удержания горячей плазмы и в материаловедении для изучения полупроводникового поведения в микромасштабе.
