Arduino Protoshield — краткое и подробное руководство по его сборке

Допустим, у вас есть идея и рекомендуемые компоненты, такие как Arduino, для ее сопровождения. Остается платформа для создания идеи вашего проекта и воплощения ее в жизнь. Среда/платформа, которую вы ищете, — это Arduino Protoshield.

Arduino Protoshield

Элементы Protoshield упрощают создание прототипов, обеспечивая простое и быстрое соединение между Arduino и макетной платой.

В этом посте мы узнаем, как собрать Arduino Protoshield, изучая его функции и составляющие комплекта.

1. Что такое протошилд Arduino?

Arduino protoshield — это экран для прототипирования, который может помочь вам разработать индивидуальную схему. Это часто идеально подходит для пайки микросхем SMD или TH в области прототипирования перед их тестированием на плате Arduino.

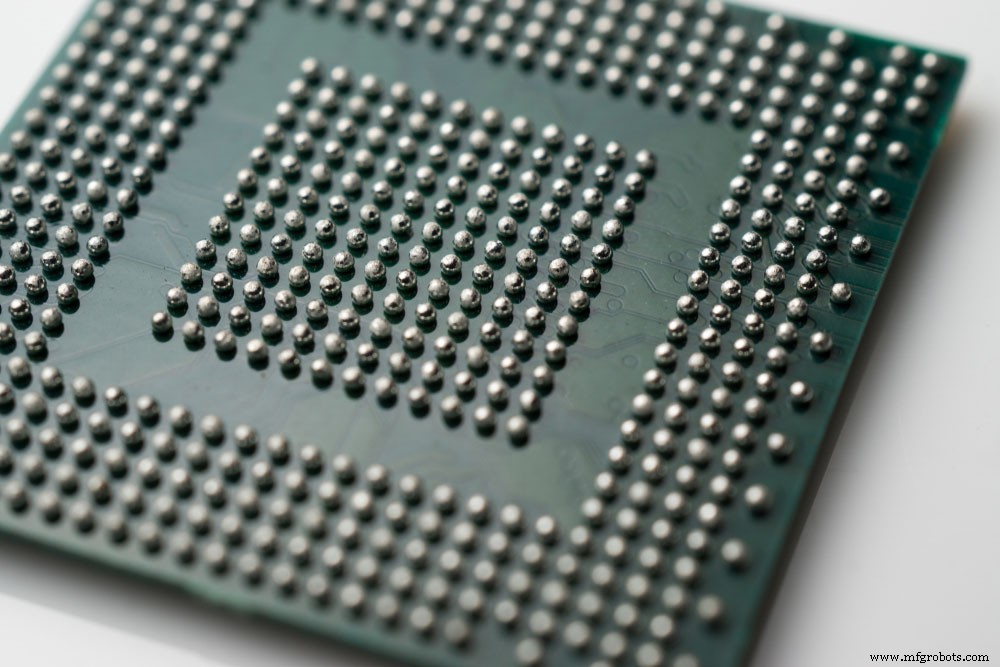

(компоненты для поверхностного монтажа)

Возможности Arduino protoshield

Вот некоторые из особенностей и характеристик Arduino protoshield:

• Во-первых, в нем есть такие компоненты, как USB-разъем, резисторы, светодиоды, переключатели и кнопки.
• Затем у него есть разъем USB типа B и макетная область для прототипирования.
• В-третьих, вы можете легко найти шины питания 5 В, 3,3 В и заземление в любом месте на макетной плате.
• Кроме того, он имеет двойной выход для интернет-провайдера, что упрощает объединение и программирование.
• Он также имеет разводку контактов порта Arduino I2C и UART, что позволяет подключаться к внешнему коммуникационному интерфейсу.
• Помимо нескольких размеров сквозных отверстий, подходящих для большинства деталей, он также имеет большую область прототипирования с шагом 0,1 дюйма.
• Наконец, он совместим с Arduino UNO.

Компоненты входят в комплект.

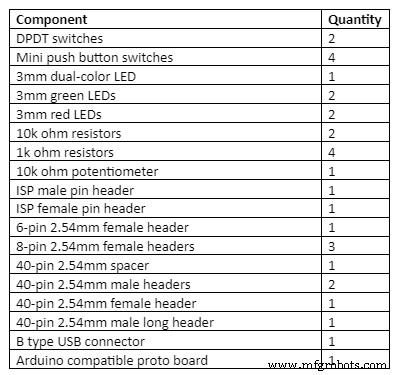

Комплект Arduino Protoshield обычно состоит из следующих компонентов.

Как мне его собрать?

Теперь, когда у нас есть требования к электронике, давайте соберем Arduino Protoshield.

Шаг первый

• Сначала припаяйте красный светодиод к контурным отверстиям разъема питания и убедитесь, что контур на плате совпадает с плоской стороной светодиода.
• Затем припаяйте зеленый светодиод, но на этот раз к отверстиям контура платы Pin13.

Примечание. Длинная ножка светодиода — это анод, а короткая ножка — это катод. Катод входит в плоский край полукруга платы.

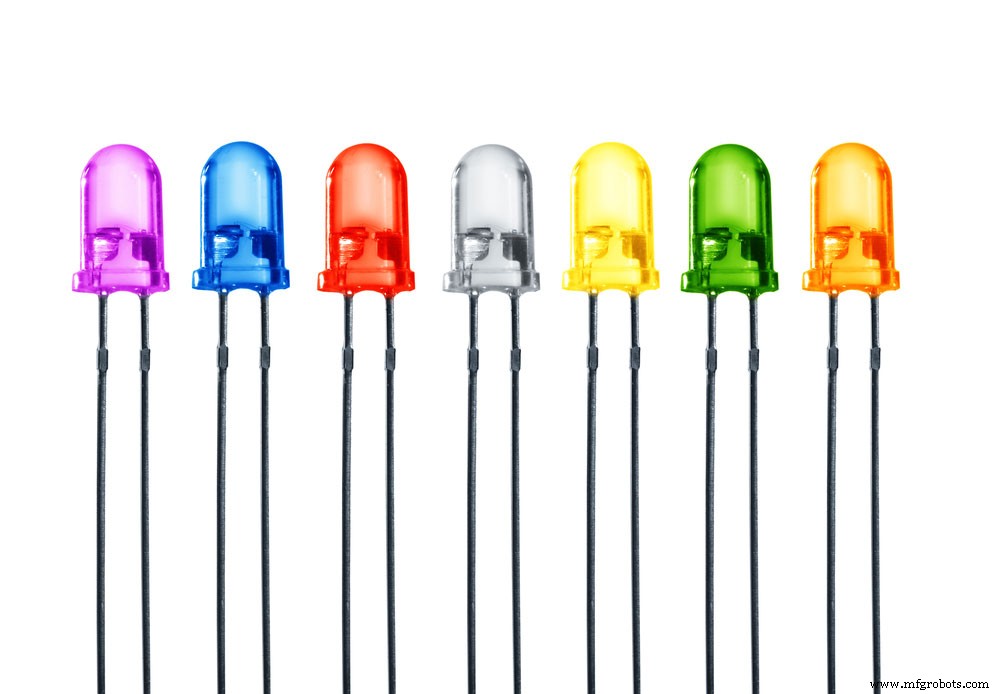

(светодиоды)

• После этого припаяйте два резистора с маркировкой R2 и R1.
• Затем припаяйте разъем ISP и кнопку сброса. Часто рекомендуется вставлять кнопку сброса перед заголовком ISP для облегчения подключения.

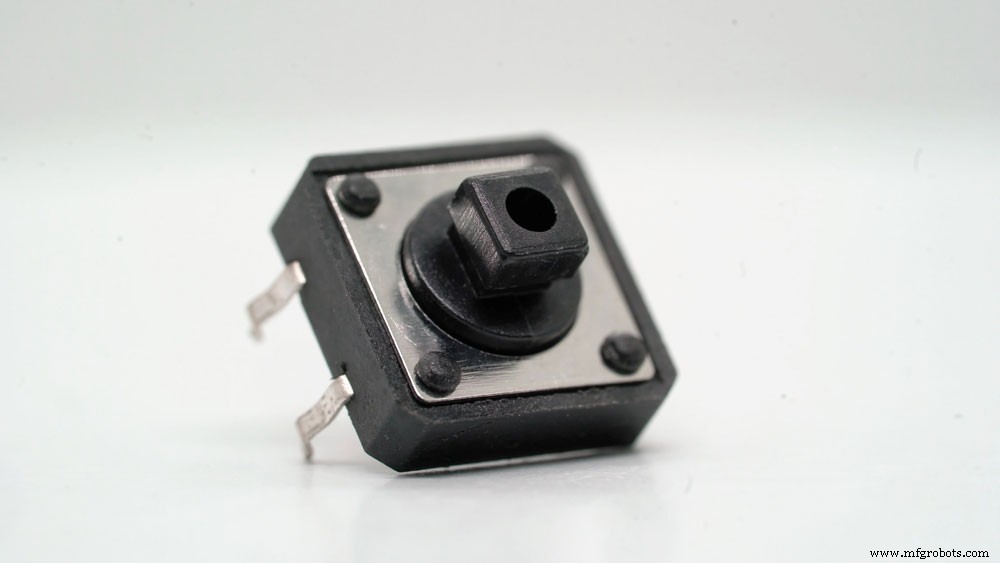

• Кнопки мини-переключателей должны идеально вписываться в квадратные формы с кругами посередине.

Шаг второй

При пайке разъемов убедитесь, что они точно выровнены друг с другом для легкого подключения к Arduino.

(Электронные компоненты, заголовки)

Начните с подключения 6-контактного разъема, а затем 8-контактного разъема.

Шаг третий

Припаяйте разъемы «папа» и «мама» к сквозным контактам JC#.

Однако обратите внимание, что если вы Arduino, вы не будете паять ADC7 и ADC6. И наоборот, при использовании Seeeduino вы будете паять только ADC7 и ADC6. Кроме того, вы будете использовать перемычки для соединения контактов, поскольку это помогает поддерживать универсальность и возможность повторного использования Protoshield.

Шаг четвертый

Теперь вставьте в USB-порт разъем USB, затем прикрепите потенциометр к 80-миллиметровым отверстиям на плате.

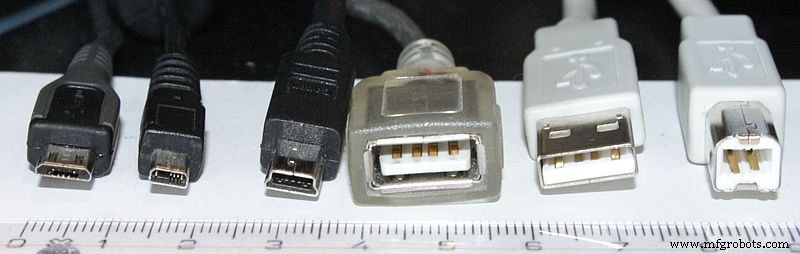

USB-разъемы

Теперь вы можете разместить нижние левые контакты питания в соответствии с требованиями вашего проекта.

Сборка Protoshield

Внешний вид выше завершен, но имеет пустую область прототипирования. Вы можете припаять большое разнообразие микросхем размера Dual in-line package (DIP).

Кроме того, вы можете добавить макетную плату поверх области макетной платы, если вы собираетесь повторно использовать экран. Платы могут быть самоклеящимися макетными платами, которые идеально прилипают к области прототипирования. Однако процедура будет охватывать шины GND и 5V, даже если у вас может быть доступ к заголовкам.

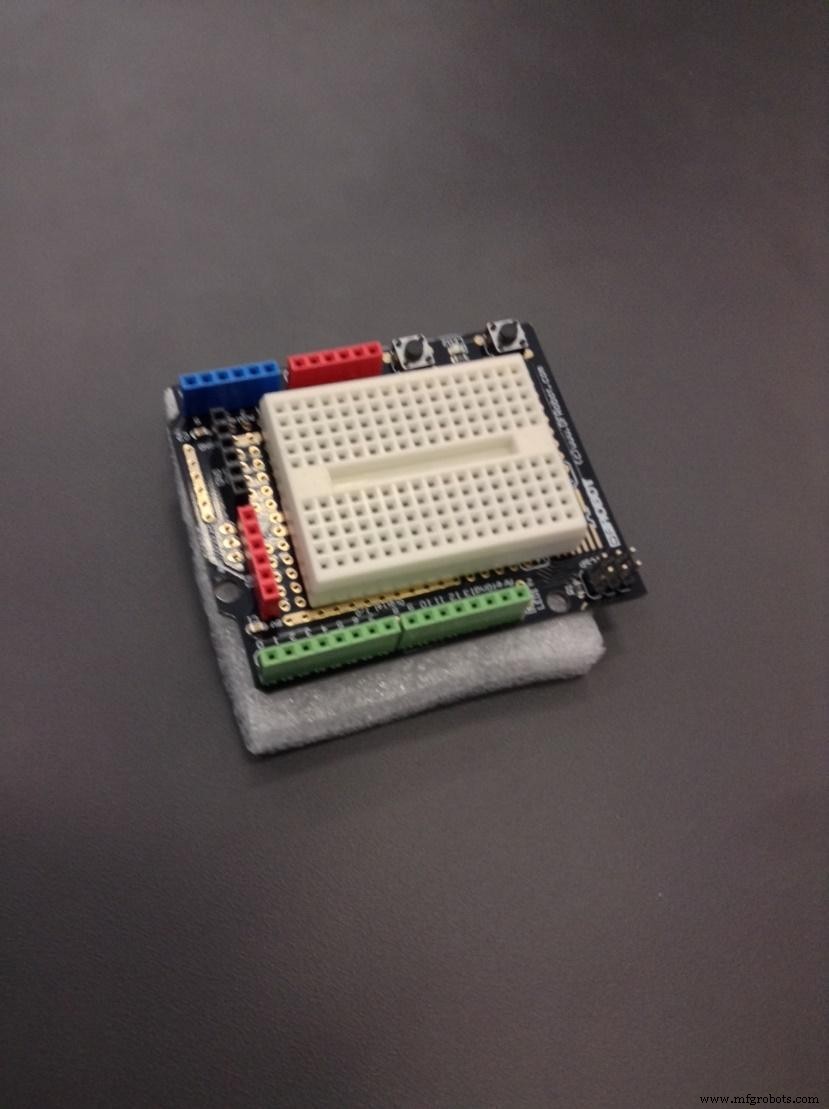

Прототип экрана с макетной платой

Наконец, у щита есть неиспользуемый 6-контактный разъем с надписью BlueSMiRF, расположенный на краю Protoshield. Вам понадобится Bluetooth-модем BlueSMiRF, соответствующий распиновке разъема. Затем подключите модем напрямую к последовательным контактам Arduino (D1 и D0).

BlueSMiRF обычно работает, заменяя необходимость в последовательных кабелях.

Вот и все! Вы закончили сборку Arduino Protoshield. В дальнейшем вы можете использовать щит для создания прототипов таких проектов, как;

• Таймер 555
• Приемник метеостанции,
• Контроллер/монитор температуры,
• 4-битный лабиринт,
• Джойстик управления серводвигателями,
• Ультразвуковой дальномер и
• USB-хост Arduino.

Заключение

Мы надеемся, что вы получили такое же удовольствие, как и мы, при сборке нашего Arduino Protoshield. Шаги продуманы. Следовательно, идея проекта должна быть простой.

Однако, если вам нужны какие-либо разъяснения или у вас есть вопросы, пожалуйста, свяжитесь с нами.
