Силовая схема ветряка: проектирование эффективного ветроэлектрогенератора

Ветряки вытесняют солнечные панели: надёжны, эффективны, работают круглосуточно. Энергия ветра доступна всегда. По сравнению с Углем/топливом — минимальное воздействие на экологию.

Сегодня используем простую схему ветряка для сборки генератора. DIY-проект стоит дешево и надёжен. Применения: зарядка приборов и батарей в любое время.

1. Как работает ветряк?

Позиция установки влияет на работу и распределение энергии. У берегов, морей, на высоте — выше КПД за счёт стабильного ветра. Обычно 100 м над землёй.

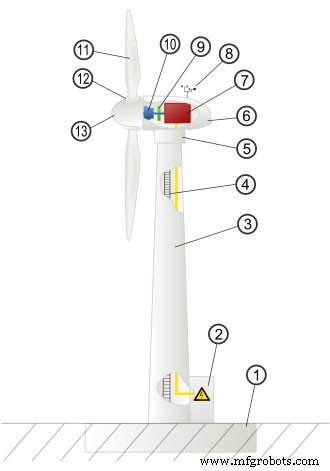

Основные узлы ветряка

• Генератор: вырабатывает 60-цикловое AC. Чаще всего — двухпотоковый асинхронный генератор (DFIG).
• Лопасти ротора: 2–3 лопасти профиля крыла самолёта. Ветер создаёт подъёмную силу и вращение.

• Электрический/механический тормоз: при авариях гидравлически, механически или электрически останавливает ротор.
• Мультипликатор (gearbox): соединяет высоко- и низкоскоростные валы. Увеличивает вращение с 30–60 об/мин до 1000–1800 об/мин. Работа в этом диапазоне для генерации.
• Гондола (nacelle): содержит мультипликатор, тормоз, контроллер.
• Контроллер: запуск при 8–16 миль/ч, остановка при 55 миль/ч (выше — риск повреждения).
• Башня: бетон, стальная решётка, трубная сталь. Выше башня — больше мощности.

Рабочий процесс

1. Ветер обтекает лопасти → падение давления с обратной стороны.
2. Разница давлений → подъёмная сила и лобовое сопротивление.
3. Подъёмная сила больше лобового → ротор вращается.
4. Ротор связан с генератором напрямую (прямой привод) или через мультипликатор/валы → ускорение вращения.
5. Итог: кинетическая энергия ветра → механическая → электрическая (через генератор). Аэродинамические силы от лопастей к вращению генератора.

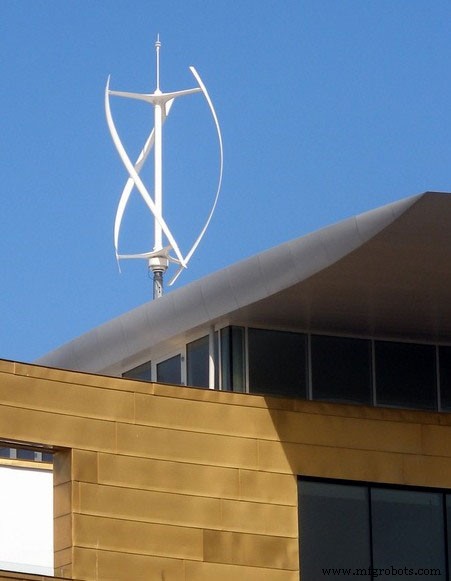

Типы ветряков разные. Горизонтальноосевые (offshore фермы) — ось вращения горизонтальна. Вертикальноосевые (VAWT) — ось вертикальна, захватывают ветер из любого направления без репозиционирования ротора.

2. Силовая схема ветряка — проектирование и сборка генератора

Принцип работы схемы ветряка

Основа — традиционный мотор-генератор. Интеграция шпинделя двигателя (с постоянными магнитами) с пропеллером/турбиной. Вместо авиационного пропеллера теперь используют S-образную систему — преимущества по сравнению с классикой.

Современный дизайн не привязан к направлению ветра, а реагирует на любую сторону потока. Устраняет сложный рулевой механизм. Электричество от ветра круглогодично — ветряк не ограничен направлением потока.

Подготовка материалов

• Генератор
• Лопасти
• Башня
• Батареи и диоды
• Двигатель
• Корпус турбины
• Центральная втулка (хаб)

Этапы по схеме ветряка

1. Получить генератор. Для проекта — двигатель постоянного тока (хорошие ветрогенераторы).
2. Изготовить лопасти из дерева. Или резать PVC-трубы в аэродинамические профили.
3. Собрать роторную втулку: прикрепить двигатель и лопасти. Подобрать диаметр.
4. Сделать крепление турбины: закрепить двигатель на бруске.
5. Из фанеры вырезать основание башни диаметром 2 фута.
6. Покрасить деревянные части — защита от погоды.
7. Электроника: контроллер заряда, управляющий всеми операциями. Батареи, блокирующие диоды, балластная нагрузку. Можно купить готовый контроллер.
8. Установить ветряк и башню.
9. Подключить машину к электронике — наслаждайтесь выработанной энергией.

3. Проблемы производства и решения

Колебания скорости ветра

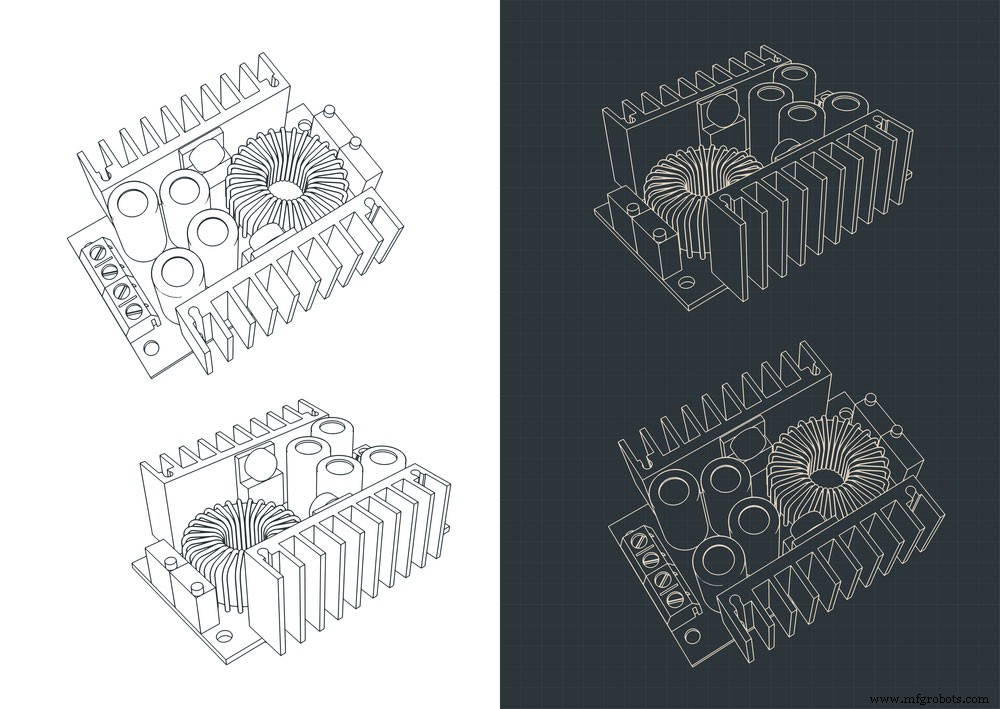

Скорость ветра неизбежно колеблется. Решение: buck/boost преобразователь. Пример: генератор выдаёт 12 В. Boost поднимает до 60+ В. Но нужно стабилизировать выход.

Шум и визуальное загрязнение

Несмотря на низкое экологическое воздействие, турбины создают шум и портят пейзаж. Решение: множество мелких рассеянных турбин вместо одной большой. Акустические нормы — удаление от жилых зон.

Итоги

Если планируете ветровую ферму — статья проведёт через процесс схемы ветряка. Для крупных проектов привлекайте специалистов: экологов, атмосферных учёных, операторов техники, рабочих. Помогут с оценкой ветрового потенциала и др.

Вопросы — пишите нам.
