Isd1820:Руководство по модулю диктофона

Вы когда-нибудь хотели создать голосовую запись, но не знали, с чего начать? Модуль записи ISD1820 может привести вас в правильном направлении! Это потому, что он содержит множество функций для удовлетворения ваших потребностей, включая возможности записи. Вы также можете использовать этот модуль для многих различных приложений, которые автоматически воспроизводят запись. Например, он может служить в качестве системы безопасности, звукозаписи и т. д. для ваших магазинов при входе покупателя. Не только это, но и полезно при автомобильных авариях.

В WellPCB мы написали это руководство, чтобы помочь вам немного лучше понять устройство. Итак, приступим!

1. Описание контактов модуля записи ISD1820

Мы включили описание распиновки платы ISD1820:

Имя PIN-кода	Описание булавки
ВКК	2,4–5,5 В
Земля	Земля
FT (сквозная передача)	Микрофон управляет динамиком через режим FT.
ЗАПИСЬ/ЗАПИСЬ (кнопка)	Этот вход кнопки REC обеспечивает активный высокий сигнал записи. Когда REC устанавливается на HIGH, модуль начинает запись. Тем не менее, контакт должен оставаться ВЫСОКИМ во время процесса записи, а сигнал REC имеет более высокий приоритет, чем сигнал PLAYL или PLAYE. Кроме того, вам нужно будет нажать кнопку записи, чтобы начать запись.
P-E/PLAY-E (кнопка) (воспроизведение, активация по краю)	Это обнаруживает переход с высоким уровнем и будет продолжаться до тех пор, пока не достигнет конца области памяти или маркера конца сообщения. Активация перемычки PE установит воспроизведение в режим бесконечного цикла.
P-L/PLAY-L (кнопка) (воспроизведение, активируется уровнем)	Уровень входного контакта активирует цикл воспроизведения, когда он изменяется с НИЗКОГО на ВЫСОКИЙ.
SPI (SP+ и SP-)	Оба контакта SP+ и SP- управляют громкоговорителями с сопротивлением 8 Ом.
MIC (микрофонный вход)	Вход микрофона передает сигналы на чип-усилитель.

2. Особенности isd1820

(Плата ISD1820 позволяет записывать звук в течение 20 секунд.)

Вы также можете ознакомиться с некоторыми функциями ниже:

• Рабочий диапазон напряжения:от 2,4 В до 5,5 В постоянного тока.
• Управляет динамиками 8 Ом 0,5 Вт через аудиоусилитель.
• Оборудован встроенным микрофоном.
• Два режима работы:автономный режим и режим, управляемый микроконтроллером.
• Режим автоматического отключения питания (режим ожидания)
• Может записывать 20 секунд аудио.
• Кнопки для воспроизведения.

3. Модуль записи/воспроизведения ISD1820 <сильный>

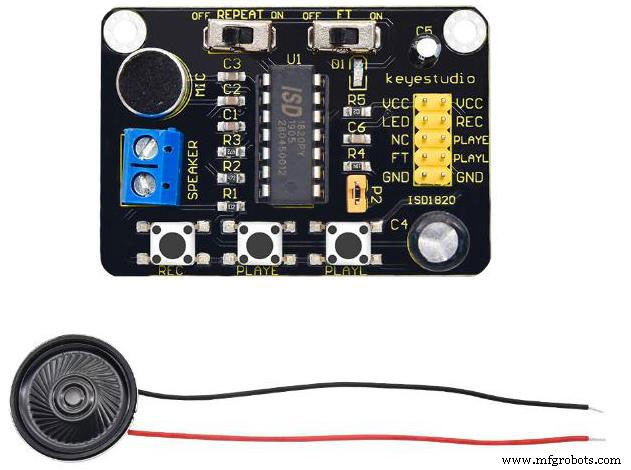

(Пример изображения платы модуля ISD1820.)

Плата ISD1820 служит модулем диктофона и воспроизведения. Он предлагает возможности многосегментной записи. Кроме того, пользователи могут записывать звук, регулируя резистор. В целом, этот модуль имеет флэш-память. В этом случае он хранит данные за 100 лет. Тем не менее, вы можете записывать/удалять сообщения в течение очень долгого времени. Это потому, что жизненный цикл длится до 100 000 лет. В целом, этот модуль диктофона обеспечивает достойное качество звука.

4. Приложения

(Вы можете использовать ISD1820 в качестве диктофона.)

Вот некоторые потенциальные области применения диктофона ISD1820:

• Система безопасности
• Диктофон
• Аварийные голосовые записи
• Рекордер сообщений о столкновениях
• Воспроизведение звука на микроконтроллере

5. Схемные проекты с ISD1820

Мы также описали три схемных проекта с использованием платы ISD1820.

Система обнаружения автомобильных аварий

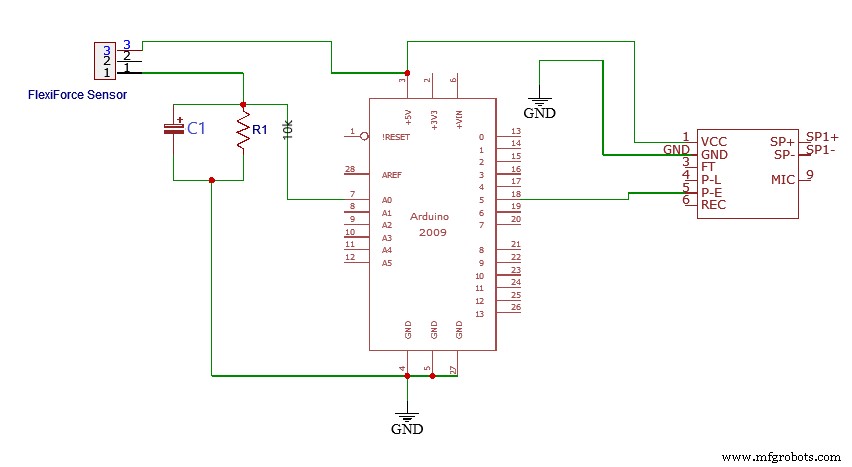

(Схема системы обнаружения автомобильных аварий.)

Если вы когда-нибудь попадете в автомобильную аварию, вы можете передать голосовое сообщение кому-то далеко. Таким образом, вы сможете сказать им, где произошла авария. Эта схема основана на датчике FlexiForce, также называемом чувствительным к силе резистором. Как показано, самый верхний провод датчика FlexiForce подключается к контакту 5V Arduino. Тем временем датчик FlexiForce 1 ^st провод подключается к резистору 10k. Затем от средней части датчика FlexiForce идет провод, который соединяется с аналоговым контактом A0 вместе с резистором 10 кОм. Наконец, конденсатор на 47 мкФ образует параллельное соединение с резистором на 10 кОм.

Система безопасности Arduino ISD1820

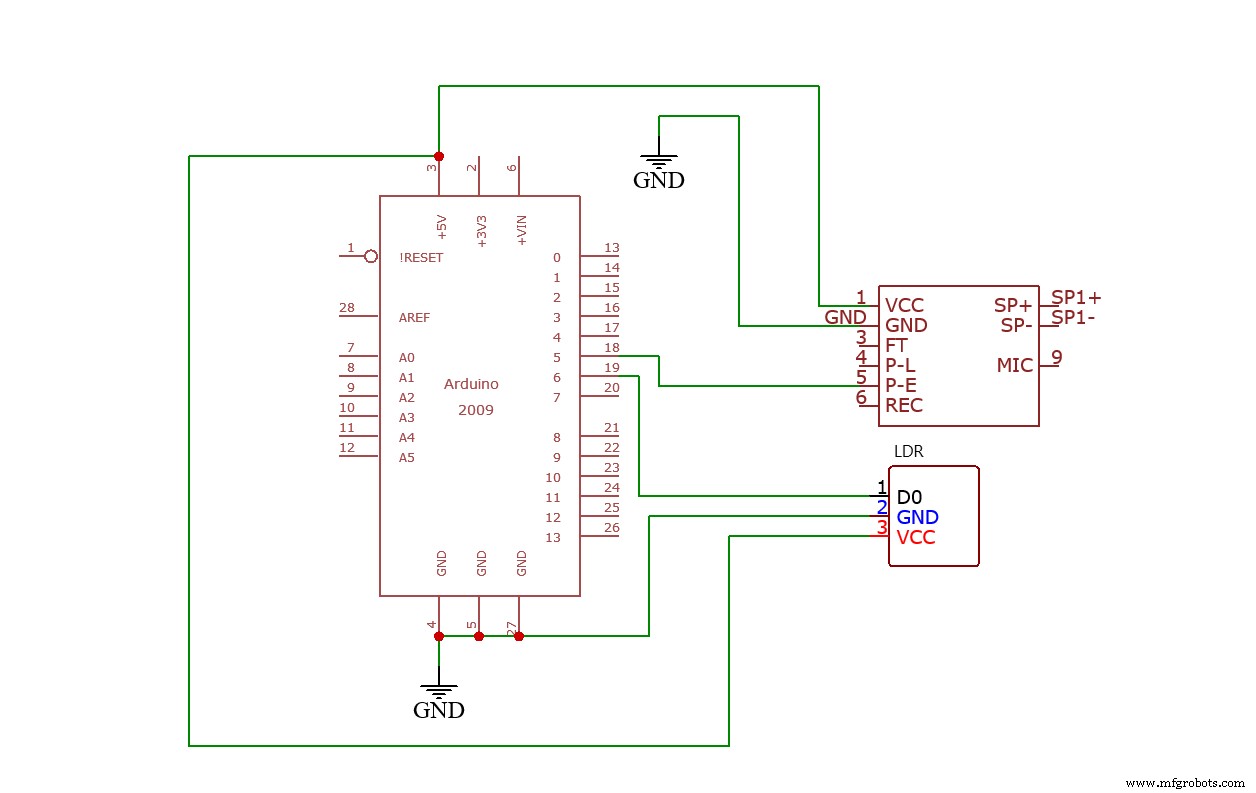

(Схема системы безопасности Arduino ISD1820.)

Модуль LDR подключается к плате Arduino. В этом случае контакты VCC и GND LDR подключаются к 5V и земле Arduino. Между тем, контакт D0 LDR формирует соединение с контактом шесть на Arduino. Вы можете настроить LDR через переменный резистор. В проекте представлен лазерный модуль, который находится перед LDR. Таким образом, блокирование этого света не позволит ему достичь LDR. Таким образом, это заставит микроконтроллер воспроизвести запись.

Система голосовых сообщений об открытии дверей

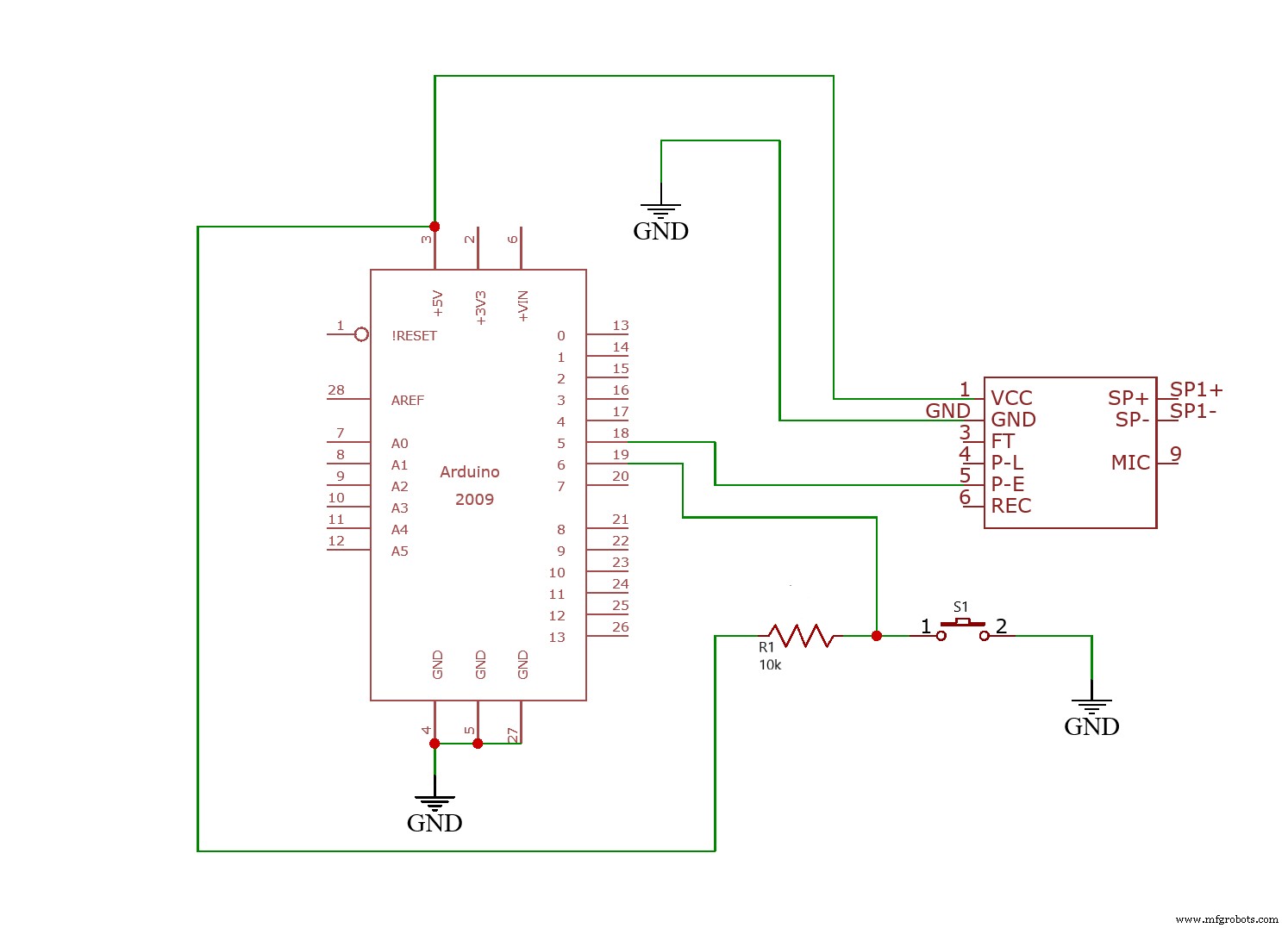

(Схема системы голосовых сообщений об открытии двери.)

Вы можете установить эту схему в различных местах, включая офисы, торговые центры, магазины и т. д. Обычно она воспроизводит несколько голосовых сообщений по мере необходимости, когда кто-то входит в комнату. Кроме того, вы можете использовать его для воспроизведения сообщения о перерыве для работника.

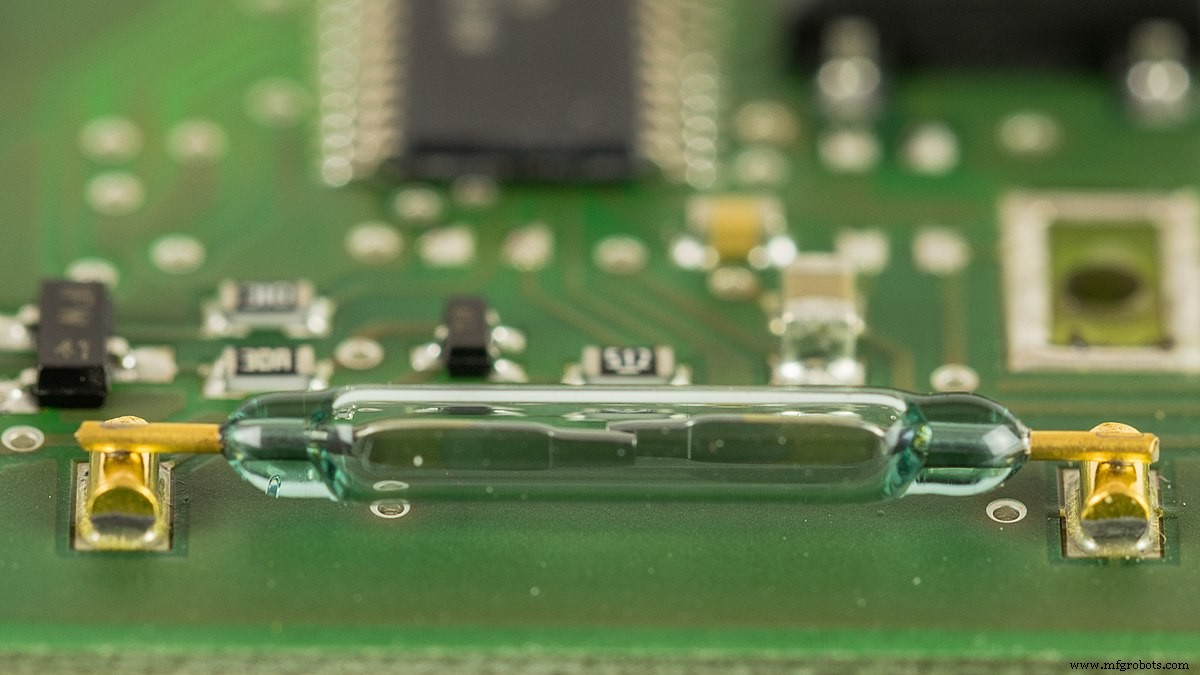

(герконовый датчик. Источник:Wikimedia Commons)

В схеме используется датчик геркона, который последовательно подключается к резистору 10 кОм. Как только дверь закроется, GND соединится с контактом 6 Arduino. После того, как дверь откроется, 5 вольт подключатся к контакту 6 Arduino.

Обзор

В целом модуль диктофона ISD1820 обладает превосходными возможностями. Как правило, он позволяет записать 20-секундное голосовое сообщение. В этом случае вы можете установить его в своем магазине, чтобы автоматически приветствовать клиентов. Однако для этих приложений могут потребоваться определенные компоненты. Вам также не нужно беспокоиться о жизненном цикле данных. Это связано с тем, что ISD1820 имеет флэш-память, которая хранит звук до 100 лет. Таким образом, вы можете продолжать показывать одно и то же сообщение вечно, если захотите.
