Схема ИБП — простое создание аварийных резервных батарейных систем

Отключение электроэнергии может произойти в любой ситуации. Кроме того, напряжение батареи может упасть ниже требуемого уровня. В таких случаях резервный аккумулятор обязателен. Но у вас не может быть запаса многочисленных кислотных аккумуляторов. Вместо этого вам нужен надежный резервный источник питания. Для такого сценария необходим источник бесперебойного питания (ИБП). Он гарантирует, что все электронное оборудование, требующее постоянного входного напряжения, продолжает работать. Но как работает схема ИБП? Мы собираемся разъяснить это. Мы подробнее остановимся на том, как он эффективно заменяет фактическое питание от сети. Таким образом, продолжайте читать для получения дополнительной информации.

1. Как работает схема ИБП?

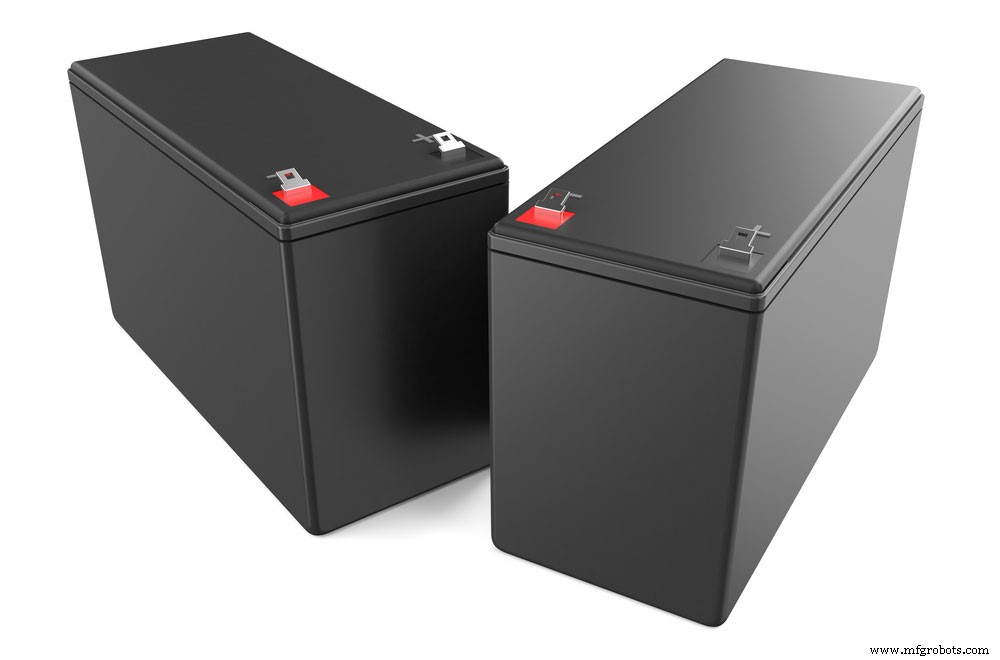

Рисунок 1:ИБП

Схема ИБП работает, обеспечивая мгновенную подачу питания, когда электросеть недоступна. Работа схемы в первую очередь зависит от используемой схемы ИБП.

В идеале схема ИБП отличается от схемы генератора или других резервных систем аварийного питания, и системы потребуют ручного включения.

Вместо этого схема ИБП будет давать мгновенную мощность. Он оснащен подключенными батареями для небольших потребителей энергии и генераторами для потребителей большой мощности, а батареи имеют первостепенное значение для поддержки немедленного энергоснабжения.

Обычно цепь ИБП обеспечивает питание в течение приблизительно 15 минут, и этого времени достаточно для надлежащего выключения электрооборудования, такого как компьютеры. Следовательно, ИБП необходим для защиты электрических устройств и систем, которые не могут выдержать внезапные перебои в подаче электроэнергии.

2. Тип цепи ИБП

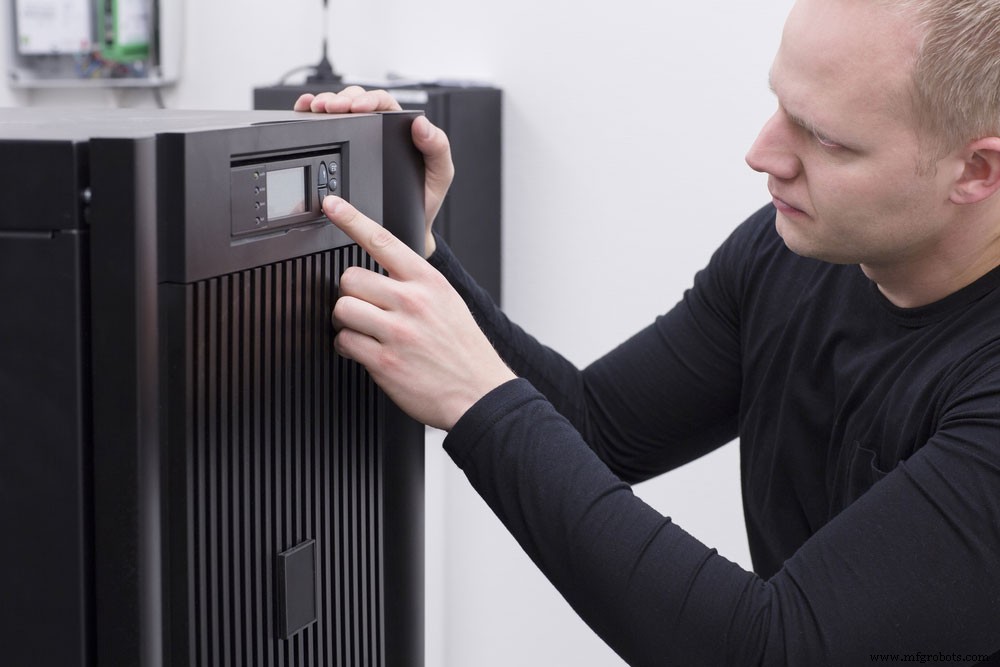

Рисунок 2. Консультант управляет ИБП

Существует три основных типа систем ИБП. Таким образом, выберите тип, который соответствует вашим потребностям в мощности. Они включают режим ожидания, двойное преобразование и линейно-интерактивный режим.

Режим ожидания в автономном режиме

Автономный режим ожидания — это самый простой резервный продукт ИБП. При возникновении проблем с питанием ИБП переключается на резервное питание от батареи. Типичные проблемы с электропитанием включают отключение электроэнергии, провалы или скачки напряжения.

При возникновении проблем с входным источником питания ИБП сначала переключится на питание постоянного тока. ИБП имеет инвертор переменного тока, который преобразует ток в электроэнергию переменного тока. Такой ИБП также обеспечивает достаточную мощность для повседневных электронных гаджетов.

Линейно-интерактивный

ИБП устранит кратковременное нарушение энергоснабжения, не переключаясь в режим работы от батареи. Он оснащен автотрансформатором, который регулирует изменения напряжения. Изменения напряжения, в случае, включают выбросы и вздутия.

Комплект питания может обслуживать недорогие серверы, обычные компоненты и игровые системы, а также другие сложные гаджеты.

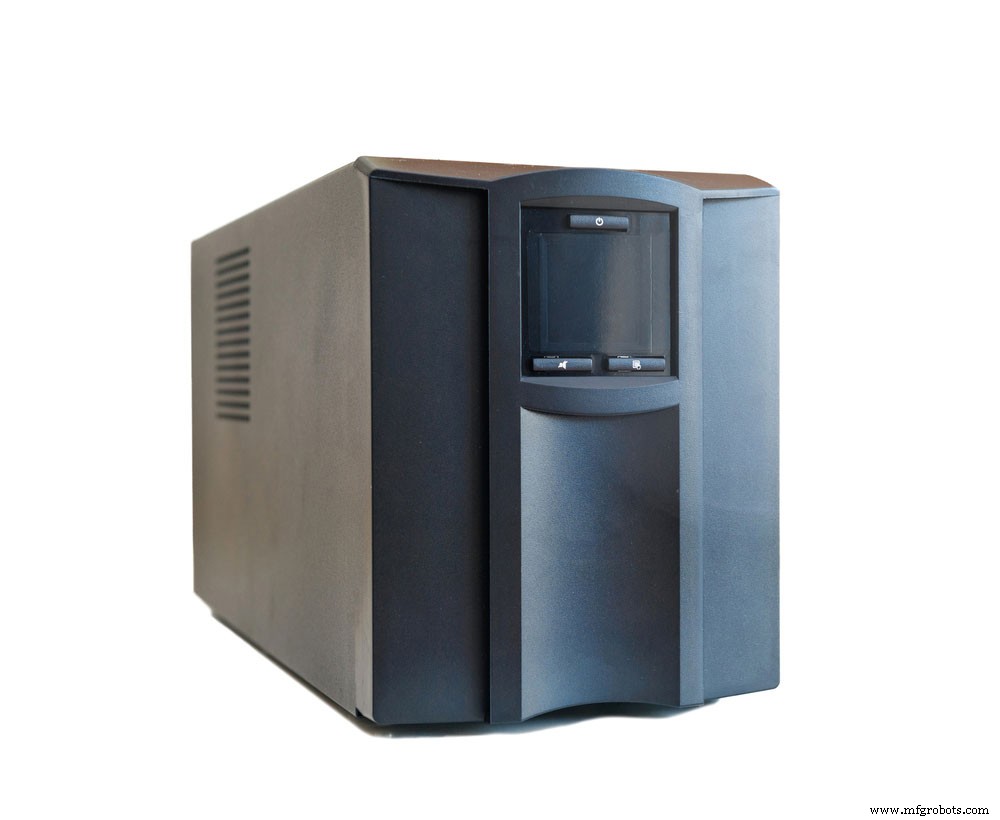

Рисунок 3:ИБП.

Онлайн/двойное преобразование

Условия питания входящего входа не имеют значения для этого ИБП. Независимо от формы, ИБП будет выдавать чистую электроэнергию.

Как и в режиме ожидания в автономном режиме, этот тип сначала изменяет входную мощность переменного тока на постоянный. Опять же, он преобразует мощность постоянного тока в переменный ток.

Все системы ИБП могут работать от постоянного тока. Следовательно, большинство из них не имеют времени переключения, поскольку им не нужно переключаться на питание постоянного тока. Такие системы ИБП идеально подходят для высокопроизводительных серверов и других сложных устройств.

3. 4 простых схемы источника бесперебойного питания (ИБП)

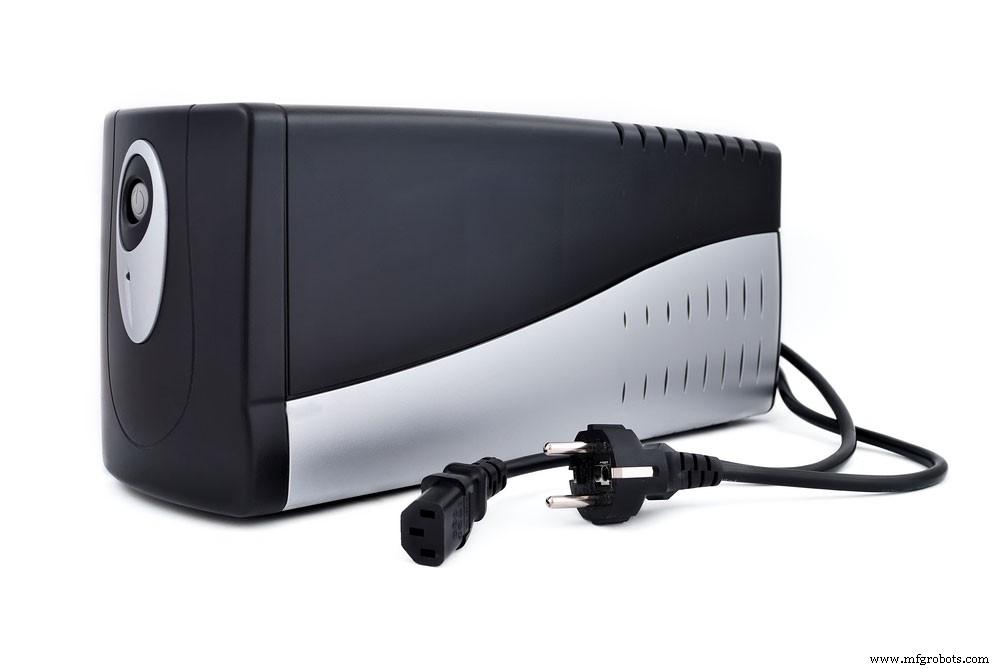

Рис. 4. Система ИБП 230 В

Мы собираемся обсудить четыре центральные схемы ИБП, которые можно создать с помощью 12-вольтовых свинцово-кислотных аккумуляторов.

Простой ИБП на одной микросхеме

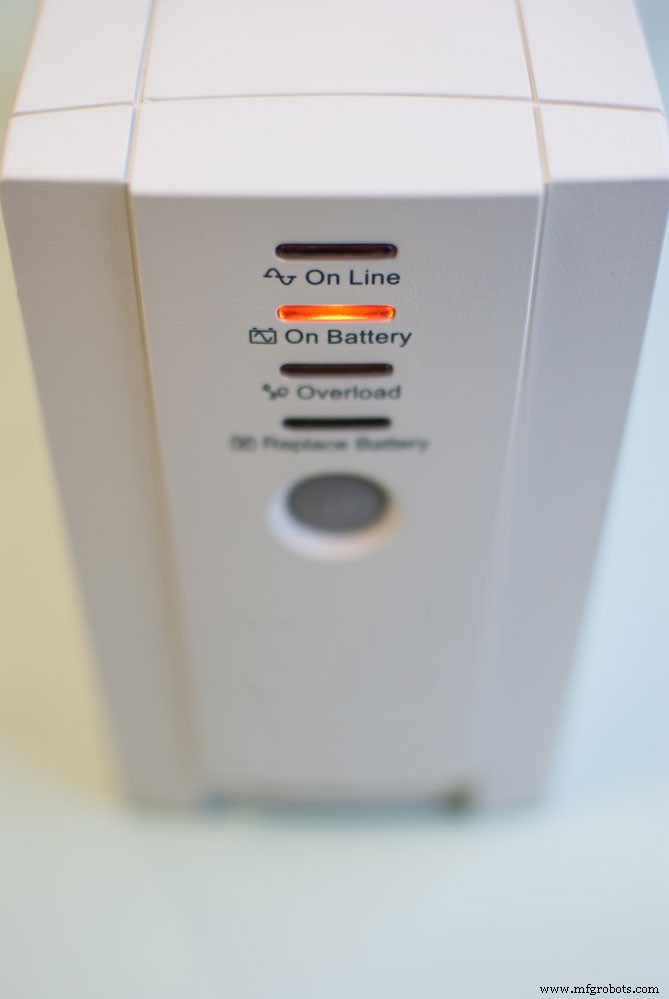

Рис. 5. ИБП в режиме работы от батареи

Вы можете построить эту схему, используя стандартные компоненты. Несмотря на простую конструкцию, он может эффективно работать с широким спектром устройств вывода. Есть две основные части этой цепи. Во-первых, есть часть инвертора ИБП и часть конструкции батареи.

На этапе инвертора есть несколько компонентов. Они включают 20K, два 1K и два резистора 20 Ом. Другие конденсаторы, IC SN74LVC1G132, IC 4017, IC 7085 и трансформатор.

Обратите внимание, что номинал конденсатора и резистора будет определять скорость работы генератора. Вход представляет собой прямоугольную волну в цепи, и, следовательно, выход также будет прямоугольной волной.

Другим критическим участком является этап автоматического зарядного устройства. Для оптимальной работы системы зарядного устройства крайне важно правильно спроектировать зарядное устройство.

ИБП с одним трансформатором для инвертора и зарядки аккумуляторов

Для этой схемы достаточно одного трансформатора, чтобы обеспечить достаточный заряд аккумуляторных батарей. Конечно, одним из основных компонентов является полевой МОП-транзистор, и он оснащен обратным мощным диодом для обеспечения питания от батареи. Следовательно, нет необходимости использовать дополнительные диоды.

Схема ИБП на базе IC 555

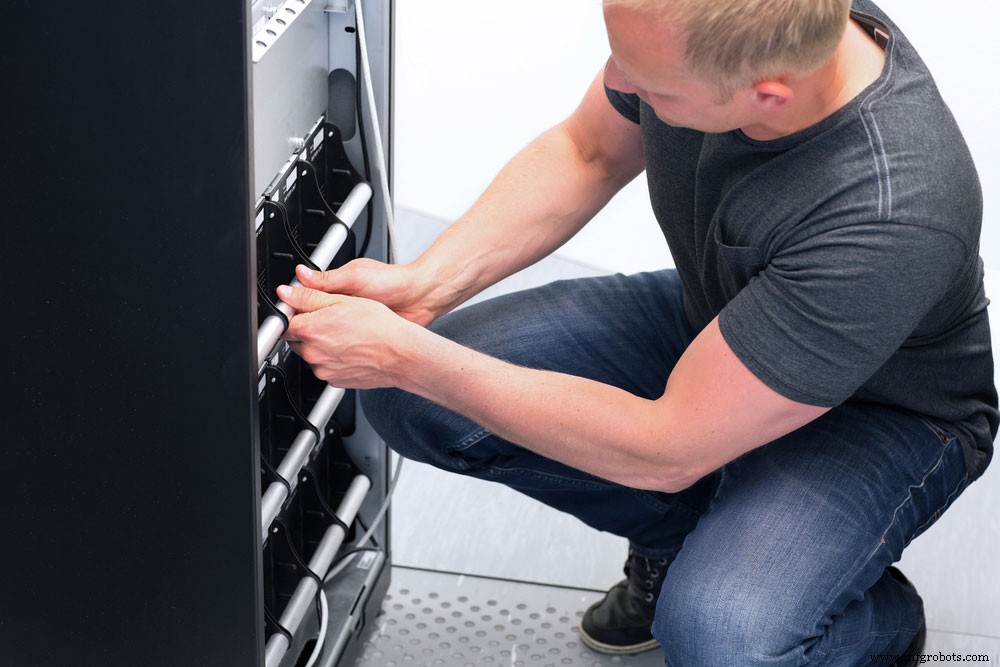

Рисунок 6:Аккумуляторы ИБП

Вы также можете создать простой ИБП, способный выполнять различные приложения с импульсно-волновой модуляцией (ШИМ). Обратите внимание, что IC 555 играет ключевую роль в создании импульсов ШИМ.

Сборка системы также не будет стоить вам больших затрат, так как требует простых и дешевых комплектующих.

Как вы делаете такие электрические схемы? Все это включает в себя побуждение выходных электронных компонентов к переключению в зависимости от приложенных импульсов PWM. Действие, в свою очередь, приводит к тому, что трансформатор создает выходной переменный ток. Обратите внимание, что этот ток напоминает типичную синусоиду переменного тока.

Критические части этой схемы включают 3-вольтовый стабилитрон и другие диоды, такие как 1N4148, 1N4007 и 1N5402. Другие важные компоненты включают транзисторы, конденсаторы и IC 4049. Кроме того, ожидайте найти трансформатор.

Наиболее важным компонентом является IC 555. Следовательно, именно по этой причине мы используем IC для обозначения системы аварийного питания.

Система также имеет часть цепи автоматического зарядного устройства.

Дизайн ИБП 1 кВА

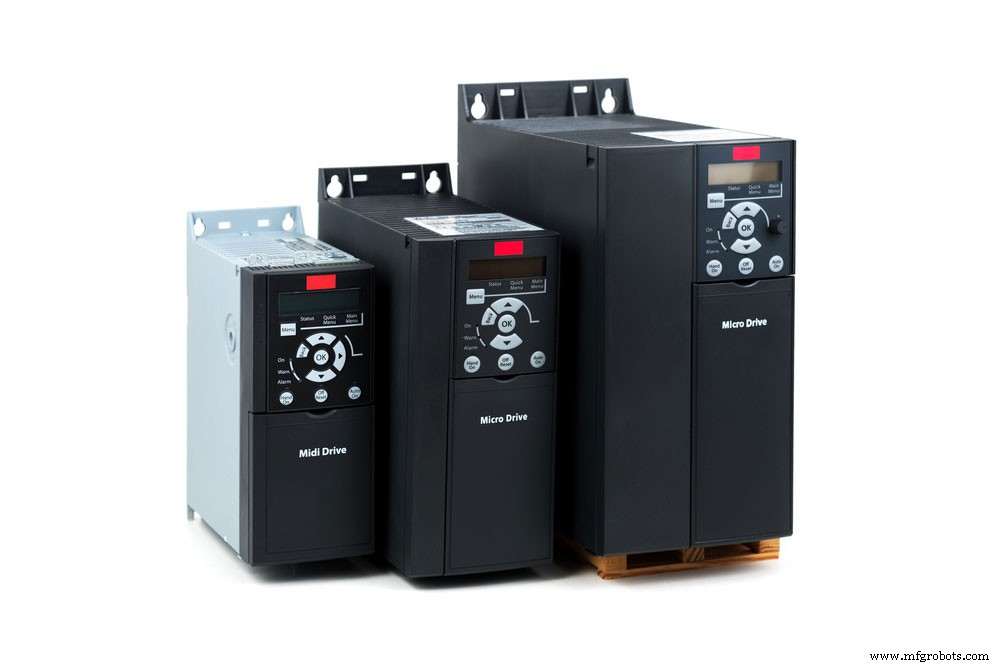

Рисунок 7:Универсальные инверторы

Другой стандартной схемой ИБП является эта конструкция, которая обеспечивает постоянное напряжение для работы устройства мощностью 1000 Вт. Как правило, это высоковольтная система. В результате трансформатор не требуется. Как и другие системы, которые мы обсуждали выше, эта система состоит из двух частей. Одна часть — инвертор, а другая — секция зарядного устройства.

На аккумуляторной секции есть реле. Они отвечают за перевод батарей в режим зарядки, когда присутствует вход переменного тока. При отключении сетевого питания реле переводит аккумуляторы в инверторный режим.

Заключение

Как мы подчеркивали в статье, необходима схема ИБП. Мы рассмотрели несколько схем ИБП.

Когда вы выбираете тот, на который согласитесь, профессиональное суждение обязательно. Обратитесь к эксперту за юридической консультацией по правильному ИБП для ваших потребностей в электроснабжении.

Кроме того, обращайтесь к нам в случае возникновения каких-либо вопросов, и мы поможем вам на нашем уровне наилучшим образом.
