HHO топливный элемент: подробное руководство для начинающих

О HHO топливном элементе, существует много идей интересных проектов для энтузиастов электроники, и некоторые могут даже требовать источник энергии для работы. К ним относятся проекты вроде автомобилей, некоторых высококлассных механических игрушек и даже дронов.

Так что, если вы ищете источник электроэнергии для таких проектов, вы в правильном месте.

Водородный топливный элемент — ваш вариант.

Хотя у него есть недостатки, он всё еще один из лучших источников электроэнергии.

В этой статье мы расскажем всё, что вам нужно знать о водородных топливных элементах и как сделать простую схему водородного топливного элемента.

Пристегнитесь, и давайте учимся!

Что такое топливный элемент?

Топливный элемент использует химическую энергию водорода или других видов топлива для производства чистой и эффективной энергии. Также топливные элементы имеют широкий спектр потенциальных применений. Плюс, они могут использовать широкий диапазон видов топлива и сырья и питать системы так большие, как электростанции полезного назначения, или малые, как ноутбуки.

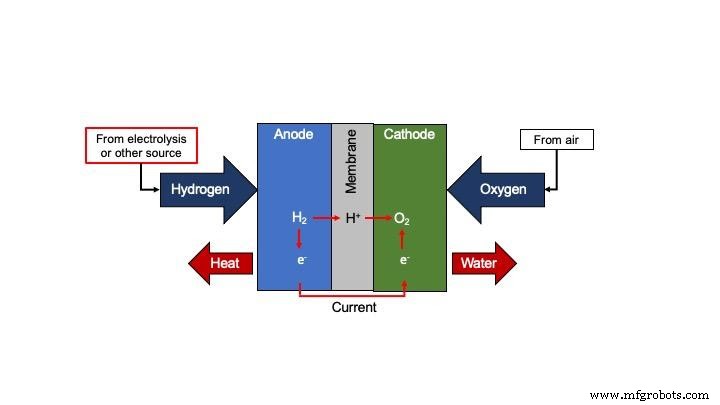

Схема водородной катушки топливного элемента

Вот еще один взгляд. Топливные элементы — это устройства, использующие электрохимические реакции водорода и кислорода для создания электричества, воды и тепла — не сгорания. Сегодня топливные элементы имеют большое разнообразие применений, как питание домов и бизнеса, поддержание работы критических объектов, таких как больницы, центры обработки данных и важные магазины.

Также топливные элементы имеют преимущества перед традиционными технологиями сгорания, включая более низкие выбросы и большие выбросы.

Вот лучшая часть.

Поскольку HHO топливные элементы выделяют только воду и тепло, нет опасных загрязняющих выбросов, таких как углекислый газ, выпускаемых в атмосферу. Не только топливные элементы безопасны, но они обычно бесшумны во время работы. Почему? Потому что у них меньше движущихся частей, чем у технологий сгорания.

Некоторые виды топливных элементов могут использовать углеводородные виды топлива, такие как биогаз, метанол, природный газ и т.д., потому что они используют химию для генерации электричества — а не сгорание. Кроме того, топливные элементы предлагают более высокую эффективность, чем то, что вы получите от традиционных методов производства энергии, таких как двигатели внутреннего сгорания или паровые турбины.

Метанольный топливный элемент

Вы можете получить еще большую эффективность, комбинируя топливный элемент с тепловой и силовой системой схемы, использующей отходное тепло для охлаждения или нагрева приложений.

Более того, топливные элементы масштабируемы. Другими словами, вы можете объединять отдельные топливные элементы с другими для создания стопок. Плюс, вы можете комбинировать эти стопки в более крупные системы. Системы топливных элементов имеют разные размеры и мощность, от многомегаваттных установок до замен для электромобилей.

Как работает водородное топливо?

Как я упоминал ранее, топливные элементы генерируют электричество через химическую реакцию. Однако топливные элементы достигают этого через электроды и электролитную мембрану. У каждого топливного элемента два электрода: положительный катод и отрицательный анод.

Электроды

Также электрохимическая реакция, генерирующая электричество, происходит на этих электродах, с электролитной мембраной, перемещающей заряженные частицы между электродами. Плюс, присутствует катализатор, ускоряющий реакции.

Кроме того, водород работает как первичный источник топлива в HHO топливном элементе. Но кислород также необходим для работы элемента. Таким образом, мы можем резюмировать работу топливных элементов в четыре процесса:

• Сначала атомы водорода входят через анод, пока кислород входит через катод
• Затем анод разделяет атомы водорода на протоны и электроны
• Положительно заряженные протоны движутся к катоду через электролитную мембрану. Электроны, с другой стороны, отрицательно заряжены и движутся через другой маршрут и через схему для создания электричества.
• После прохождения электронов через схему и электролитную мембрану, они встречают протоны на катоде и комбинируются с кислородом для создания воды и тепла как побочных продуктов.

Примечание: атом кислорода не является существенным в этом процессе.

Водород и Кислород

Плюс, одиночные топливные элементы не создают большие количества электричества. Поэтому вы можете располагать их в стопки для генерации достаточно мощности для вашего предполагаемого назначения.

Более того, топливные элементы похожи на батареи, но в отличие от батарей, топливные элементы не нуждаются в перезарядке и не сажаются. Вы можете непрерывно генерировать электричество, пока вы поставляете источник топлива (водород или другие углеводородные виды топлива), делая его одним из лучших возобновляемых источников энергии.

Батареи

Как сделать схему HHO топливного элемента

Здесь мы научимся делать простую схему HHO топливного элемента. Согласно теории, выдвинутой Стэнли Майером, есть способы генерации HHO газа более эффективно. Цель здесь — создать как можно больше HHO газа, не используя больше мощности для производства. Также зажигание газа и использование результатов для создания желаемого механического действия. Так, вы можете разбить воду на водородный газ в больших количествах, используя минимальный ток со следующей простой схемой.

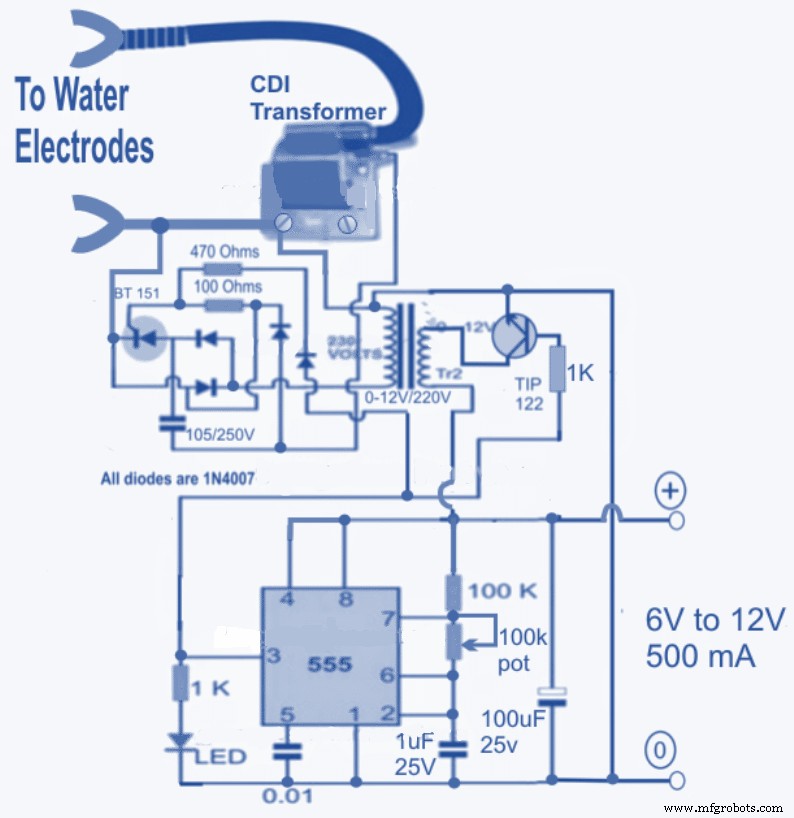

Схема HHO топливного элемента

Описание схемы

Использование CDI трансформатора — ваш самый прямой вариант для генерации высоких напряжений, как видно на вышеуказанной диаграмме. Так, это CDI схема, помогающая развивать HHO газ с максимальной эффективностью.

Мы разделили эту схему на три основные стадии: IC астабильный, повышающий трансформатор и емкостной разряд стадий с использованием CGI трансформатора от автомобиля.

Когда вы включаете питание, IC 555 начинает осциллировать и генерирует соответствующую частоту на выводе 3. Также он помогает коммутировать подключенный транзистор. Этот модифицированный транзистор (с повышающим трансформатором) начинает передавать мощность в первичную обмотку при приложенном коэффициенте. Первичная обмотка правильно повышена до 220В — через вторичную обмотку трансформатора.

Это повышенное напряжение 220В питает напряжение CDI. Однако схема реализует это сначала, сохраняя его в конденсаторе. Так, как только напряжение конденсатора касается установленного порогового предела, она использует коммутирующую SCR схему для выстрела напряжения через первичную обмотку CDI.

Катушка CDI затем обрабатывает и повышает 220В до огромных 20 000 вольт и выше и выводит его через высоковольтный кабель.

Также 100к потенциометр, подключенный к IC 555, регулирует время срабатывания конденсатора и также определяет, сколько тока выход CDI трансформатора получит.

Наконец, выход катушки CDI передастся в воду для процесса электролиза и генерации HHO.

Вот простая установка для обсуждаемого выше процесса:

Установка HHO топливного элемента

Установка

На диаграмме выше мы видим два сосуда (пластиковые сосуда). Корабль слева содержит две полые параллельные нержавеющие трубы и два нержавеющих стержня внутри полой трубы. Следуйте этим шагам для установки диаграммы выше:

Шаг 1

Сначала соедините две трубы и стержни электрически. Но убедитесь, что трубы и стержни не касаются друг друга. Эти стержни и трубы будут служить электродами, помещенными внутри наполненного водой сосуда.

Шаг 2

Возьмите крышку первого сосуда и установите два терминала для интеграции электродов в высоковольтную генераторную схему. Когда вы включите это высокое напряжение от схемы, оно быстро электролизирует воду между внутренними стенками труб и стержней. Затем оно конвертирует её в HHO газ.

Шаг 3

Настройте ваш второй сосуд (сосуд коллектора) и наполните его водой. Это важно, потому что вода позволяет вам выпускать газ в камеру, когда он высасывается и используется внешней системой сгорания. Также это предотвращает случайные пожары или взрывы внутри сосуда коллектора.

Шаг 4

Установите соединительную трубу для соединения сосуда с электродами с другим наполненным водой кораблем справа. Эта труба позволяет поток электронов между двумя лодками.

Шаг 5

Протестируйте установку, чтобы увидеть, работает ли она. С этим вы должны генерировать высокие количества эффективного HHO газа и производить выход, который в 200 раз выше потребляемой мощности, чтобы заставить это случиться.

Преимущества технологии топливного элемента

Технология водородного топливного элемента имеет много плюсов, делающих её одним из лучших вариантов для генерации мощности. Так, вот некоторые преимущества использования технологии топливного элемента:

• Долговечность
• Низкие/нулевые выбросы
• Топливная эффективность
• Надежность
• Энергетическая безопасность
• Бесшумная работа
• Масштабируемость (стопки топливных элементов)
• Высокие эффективности

Водород

Недостатки

Несмотря на множество плюсов и различных применений, технология HHO топливного элемента имеет несколько недостатков. Так, вот некоторые недостатки использования технологии топливного элемента.

• Высокая стоимость

Хотя водородные топливные элементы дешевле в обслуживании, их покупка дорогая. Стоимость топливных элементов так высока, потому что дорогой платиновый катализатор является одним из основных компонентов. Однако работа ведется по поиску неплатинового решения.

• потребоваться много времени для извлечения водорода для использования топливного элемента
• воспламеняющаяся природа водорода создает серьезную проблему для безопасности

Итог

Существует широкий спектр применений топливного элемента, от подачи питания до движения транспортных средств, таких как автомобили, поезда и автобусы. Топливные элементы действуют как источник электрической энергии для различных промышленных, жилых и коммерческих применений.

Транспортные средства

Также существуют разные типы топливных элементов с другой производительностью топливного элемента. Эти типы включают щелочные топливные элементы, твердооксидные топливные элементы, обратимые топливные элементы и другие.

Также, поскольку водородные топливные элементы используют химические реакции водорода и кислорода, нет необходимости в жидком топливе, таком как дизельное топливо или ископаемое топливо, для создания электрической мощности. Плюс, не требует солнечной энергии.

Кроме того, мощность топливного элемента — переносимый источник питания. Один топливный элемент весит менее 10 кг, но производит до 5 кВт мощности.

Ну, это завершает статью. Если у вас есть вопросы, не стесняйтесь связаться с нами, и мы будем рады помочь.
