Цветовые коды конденсаторов — как прочитать значение конденсатора? Калькулятор

Как узнать значение емкости конденсатора с помощью стандартных и цветовых кодов — калькулятор и примеры

Так же, как и цветовые коды резисторов, существуют специальные обозначения, такие как полосы, точки или точки, напечатанные на различных типах конденсаторов, которые используются для отображения значения емкости конденсатора. его номинальное напряжение и допуск и т. д. Использование различных цветов на конденсаторе для отображения его значений и характеристик известно как цветовое кодирование конденсатора.

Нажмите на изображение, чтобы увеличить

Стандартные коды конденсаторов

Как правило, значения емкости, номинального напряжения, допуска и даже полярности (в случае поляризованного конденсатора) печатаются на конденсаторе большого размера. С другой стороны, для небольших конденсаторов, таких как слюдяные и керамические конденсаторы, используются цветовые коды для обозначения их значений (обычно) в пФ (пикофарадах).

Значения керамических дисковых конденсаторов емкостью менее 1000 пФ напечатаны на нем в виде цифр и чисел. Например, единственное число «300» напечатано на конденсаторе емкостью 300 пф.

Для конденсаторов емкостью 1000 пФ и более их значения можно прочитать по трехзначным числам (например, 102, 103, 105 и т. д.), напечатанным на них. Эти 3 цифры цветового кодирования можно прочитать следующим образом.

• 102 =10 х 10 ² =1000 пФ (пФ)
• 103 =10 х 10 ³ =10 000 пФ (пФ)
• 105 =10 х 10 ⁵ =1 000 000. пФ (пикофарад) =1 мкФ (микрофарад)

Показания больших цилиндрических конденсаторов (поляризованных и неполяризованных)

Как правило, на этих конденсаторах указывается и печатается общий номинал. Например

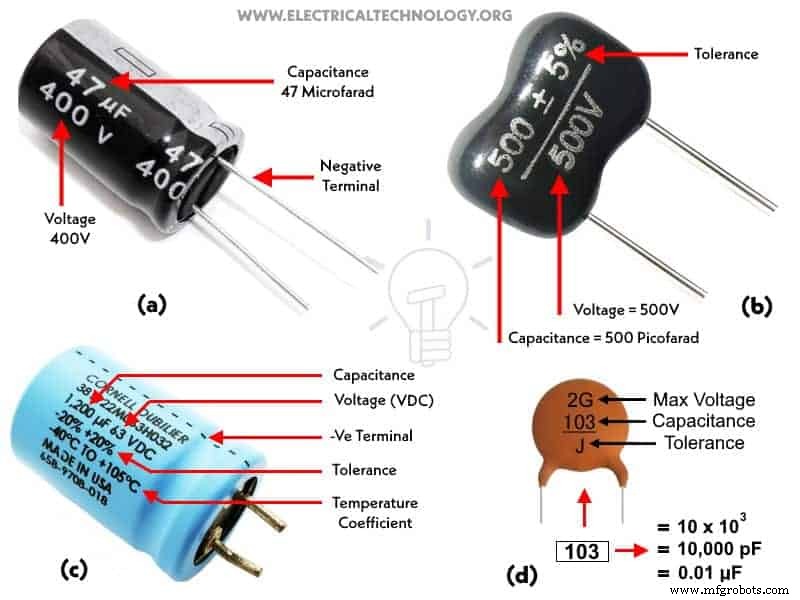

Рис. 2 (а)

• Значение емкости составляет 47 мкФ (микрофарад).
• Значение максимального напряжения, которое выдерживает этот конденсатор, составляет 400 В постоянного тока.

Рис. 2 (c)

• Значение емкости составляет 1200 нФ (нанофарад).
• Максимально допустимое напряжение – 500 В.
• Величина допуска составляет ± 5%. например изменение емкости в плюс минус.

Рис. 2 (c)

• Значение емкости составляет 1200 мкФ (микрофарад).
• Значение максимального напряжения составляет 63 В постоянного тока.
• Значение допуска составляет ± 20%.
• Значение температурного коэффициента от -40 до +105°C.

Рис. 2 (d)

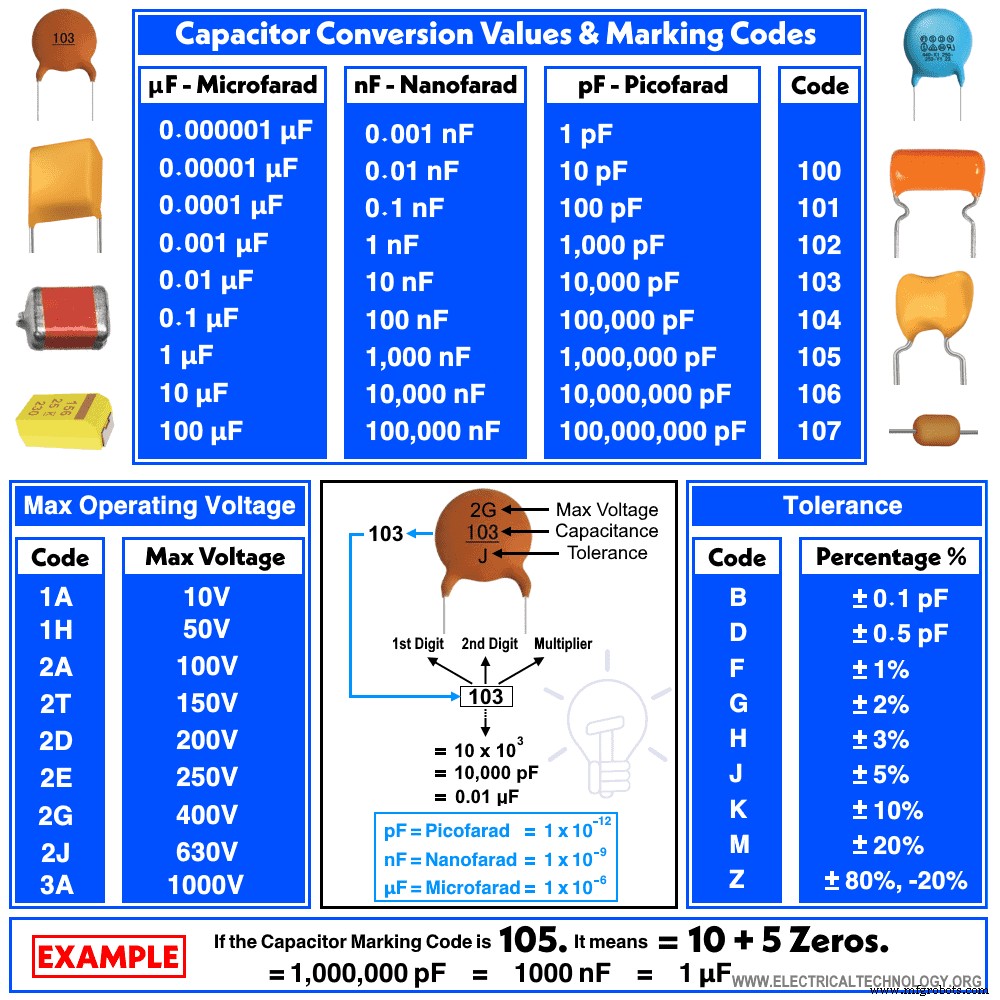

Мы покажем решенный пример и таблицу (см. рис. 3) ниже, чтобы показать, как считывать номинал керамических конденсаторов

• Значение емкости составляет 0,01 мкФ (микрофарад).
• Значение максимального напряжения:«2G» (400 В).
• Значение допуска составляет «J» ± 5%.

Нажмите на изображение, чтобы увеличить

Имейте в виду, что поляризованные и неполяризованные конденсаторы, а также конденсаторы переменного и постоянного тока можно использовать только в соответствии со спецификациями. Например, конденсатор постоянного тока не может работать от сети переменного тока и наоборот до тех пор, пока это не будет указано в руководстве пользователя. Напряжение постоянного и переменного тока указано на паспортной табличке конденсатора со знаком минус (-) для обозначения отрицательной клеммы.

Следующие символы и единицы измерения используются для представления значений емкости конденсаторов в микрофарадах (мкФ), нанофарадах (нФ) и пикофарадах (пФ).

Символ	Сокращение	Значение в цифрах
мкФ	МкФ	10 -6
нФ	Нано-фарад	10 -9
пФ	Пикофарад	10 -12

Показания малых конденсаторов (керамических)

Для небольших конденсаторов, таких как керамические, танталовые, пленочные конденсаторы и т. д., площадь очень мала, поэтому невозможно напечатать на ней значения емкости и напряжения. Таким образом, используются некоторые специальные обозначения, например. цифры, цифры и буквенно-цифровые символы, которые указывают на различные характеристики и номиналы конденсаторов. Как правило, значения этих конденсаторов указаны в пФ (пикофарад 1 x 10 ^-9 ).

Позвольте мне показать, как читать номинал керамических конденсаторов ?

2 числовых значения:

Если керамический конденсатор имеет два числовых значения или любые две цифры и букву, например 33P, это означает, что значение составляет 33 пикофарад.

• Если между двумя цифрами есть буква, например 6R2, это означает:

Например:6R2 =6,2 пФ.

• Если первая или средняя буква "μ", "p" или "n" вместо R, она представляет основные единицы измерения емкости, например

Примеры:

• 5 мк =5 микрофарад
• 3µ1 =3,1 микрофарад
• P42 =42 пикофарад

3 числовых значения:

На большинстве керамических конденсаторов напечатано три числовых значения. Например, 103, 104, 105 и т. д. Давайте посмотрим, как читать эти значения. Предположим, что на керамическом конденсаторе напечатано значение «103»

• 103 =10 х 10 ³ =10 000 пФ (пФ)

Аналогично, если код специальной маркировки на керамическом конденсаторе равен 105:

• 105 =10 + 5 нулей =1 000 000 пФ

• =1000 нФ =1 мкФ

Допуск керамических конденсаторов

На керамическом конденсаторе напечатаны заглавные буквы, за исключением значения емкости, например 22M.

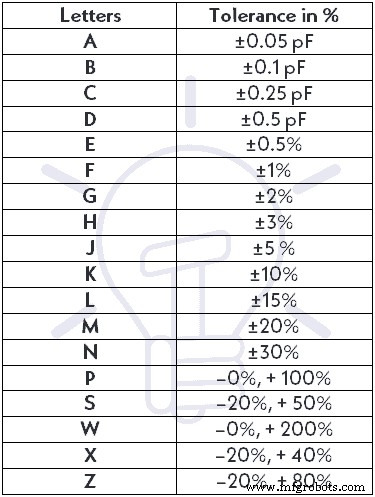

В следующей таблице показаны допуски для керамических конденсаторов, обозначенные буквами.

Буквы	Допуск в %
A	±0,05 пФ
B	±0,1 пФ
C	±0,25 пФ
D	±0,5 пФ
E	±0,5%
F	±1%
G	±2%
H	±3%
J	±5 %
К	±10%
L	±15%
М	±20%
Н	±30%
P	–0%, + 100%
S	–20%, + 50%
W	–0%, + 200%
X	–20%, + 40%
Z	–20%, +80%

Значение стандартных кодов конденсаторов

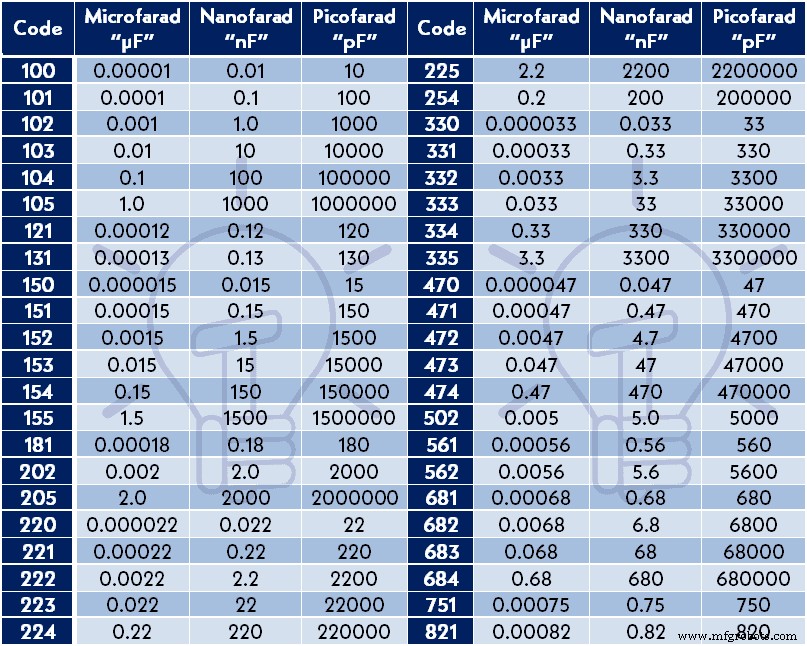

В следующей таблице показаны стандартные значения стандартных кодов конденсаторов и буквенных обозначений, напечатанных на нем.

Код	МкФ, микрофарад	Нанофарада “nF”	Пикофарада "пФ"	Код	МкФ, микрофарад	Нанофарада “nF”	Пикофарада "пФ"
100	0,00001	0,01	10	225	2.2	2200	2200000
101	0,0001	0,1	100	254	0,2	200	200000
102	0,001	1.0	1000	330	0,000033	0,033	33
103	0,01	10	10000	331	0,00033	0,33	330
104	0,1	100	100000	332	0,0033	3.3	3300
105	1.0	1000	1000000	333	0,033	33	33000
121	0,00012	0,12	120	334	0,33	330	330000
131	0,00013	0,13	130	335	3.3	3300	3300000
150	0,000015	0,015	15	470	0,000047	0,047	47
151	0,00015	0,15	150	471	0,00047	0,47	470
152	0,0015	1.5	1500	472	0,0047	4.7	4700
153	0,015	15	15000	473	0,047	47	47000
154	0,15	150	150000	474	0,47	470	470000
155	1.5	1500	1500000	502	0,005	5.0	5000
181	0,00018	0,18	180	561	0,00056	0,56	560
202	0,002	2.0	2000	562	0,0056	5.6	5600
205	2.0	2000	2000000	681	0,00068	0,68	680
220	0,000022	0,022	22	682	0,0068	6.8	6800
221	0,00022	0,22	220	683	0,068	68	68000
222	0,0022	2.2	2200	684	0,68	680	680000
223	0,022	22	22000	751	0,00075	0,75	750
224	0,22	220	220000	821	0,00082	0,82	820

Цветовые коды конденсаторов

Как читать цветовые коды конденсаторов?

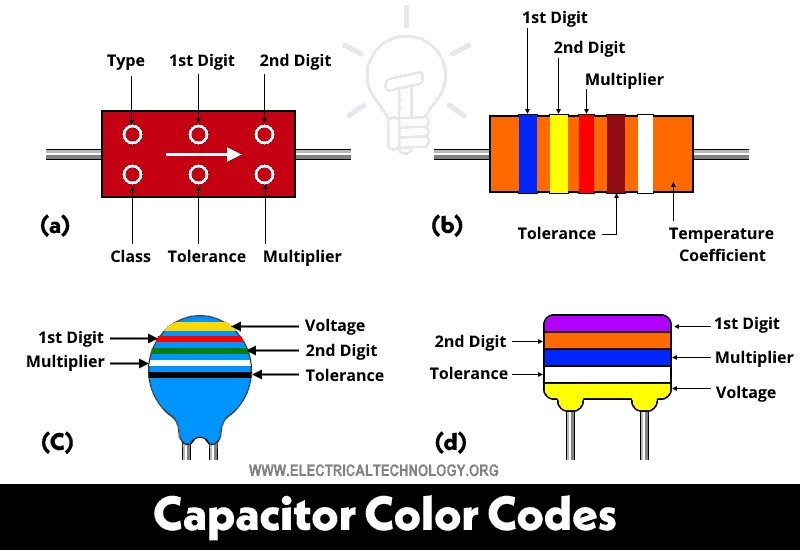

Помимо маркировки и буквенно-цифровых кодов, для обозначения номинала конденсатора также используются различные цветовые коды. Эти цветные полосы (на керамических трубчатых конденсаторах) или точки (на слюдяных конденсаторах) напечатаны на внешней поверхности конденсатора.

Нажмите на изображение, чтобы увеличить

Цветовой код емкости конденсатора

Значение конденсатора с пятью цветными полосами (или 5 точками) можно определить с помощью следующей таблицы.

В следующих таблицах первые три цветные полосы показывают значение емкости, четвертая полоса — допуск в процентах, а пятая полоса — температурный коэффициент. Например:

• 1 ^й Цветная полоса =первая цифра номинала конденсатора.
• 2 ^й Цветная полоса =второе число номинала конденсатора.
• 3 ^3-й Цветная полоса =количество нулей (как множитель) с первыми двумя цифрами конденсатора (цифрами).
• 4 ^й Цветная полоса =допуск в процентах.
• 5 ^й Цветная полоса =температурный коэффициент.

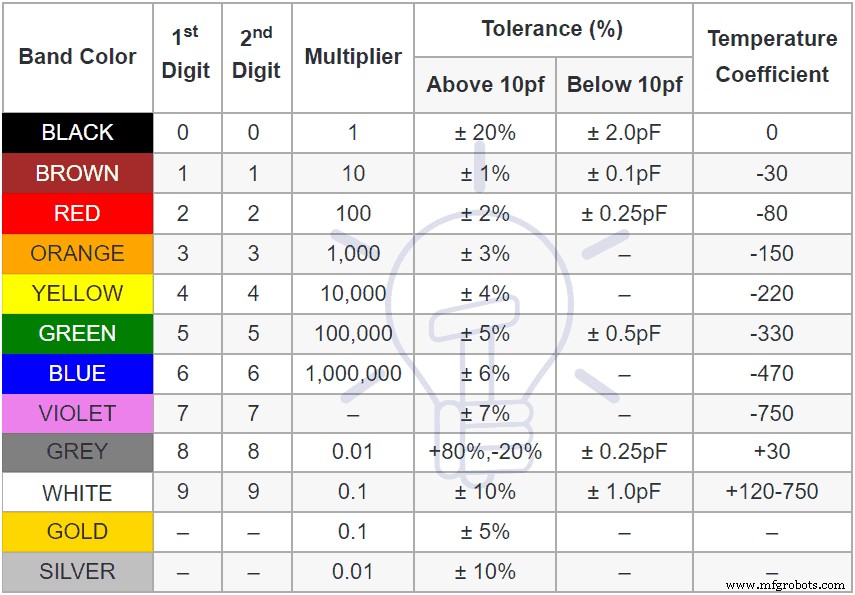

Таблица 5-полосных цветовых кодов для керамических конденсаторов

Цвет полосы	1 ст Цифра	2 nd Цифра	Множитель	Допуск (%)		Температурный коэффициент
				Свыше 10 пф	Меньше 10 пф
BLACK	0	0	1	± 20%	± 2,0 пФ	0
BROWN	1	1	10	± 1%	± 0,1 пФ	-30
RED	2	2	100	± 2%	± 0,25 пФ	-80
ORANGE	3	3	1000	± 3%	–	-150
ЖЕЛТЫЙ	4	4	10 000	± 4%	–	-220
ЗЕЛЕНЫЙ	5	5	100 000	± 5%	± 0,5 пФ	-330
BLUE	6	6	1 000 000	± 6%	–	-470
ФИОЛЕТОВЫЙ	7	7	–	± 7%	–	-750
GREY	8	8	0,01	+80%, -20%	± 0,25 пФ	+30
WHITE	9	9	0,1	± 10%	± 1,0 пФ	+120–750
GOLD	–	–	0,1	± 5%	–	–
SILVER	–	–	0,01	± 10%	–	–

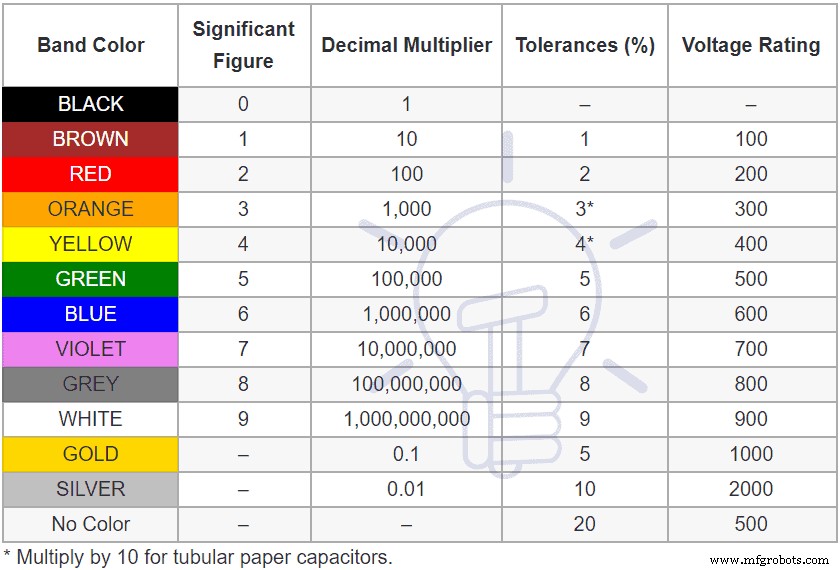

Таблица четырехполосных цветовых кодов для керамических и трубчатых бумажных конденсаторов с указанием номинального напряжения (особенно для точечного цветового кода для конденсаторов из слюды и формованной бумаги).

Цвет полосы	Значимый показатель	Десятичный множитель	Допуски (%)	Номинальное напряжение
ЧЕРНЫЙ	0	1	–	–
КОРИЧНЕВЫЙ	1	10	1	100
КРАСНЫЙ	2	100	2	200
ОРАНЖЕВЫЙ	3	1000	3*	300
ЖЕЛТЫЙ	4	10 000	4*	400
ЗЕЛЕНЫЙ	5	100 000	5	500
BLUE	6	1 000 000	6	600
ФИОЛЕТОВЫЙ	7	10 000 000	7	700
СЕРЫЙ	8	100 000 000	8	800
БЕЛЫЙ	9	1000 000 000	9	900
ЗОЛОТО	–	0,1	5	1000
SILVER	–	0,01	10	2000
Без цвета	–	–	20	500

* Номинальное напряжение для конденсаторов типа K

** Умножьте на 10 для трубчатых бумажных конденсаторов.

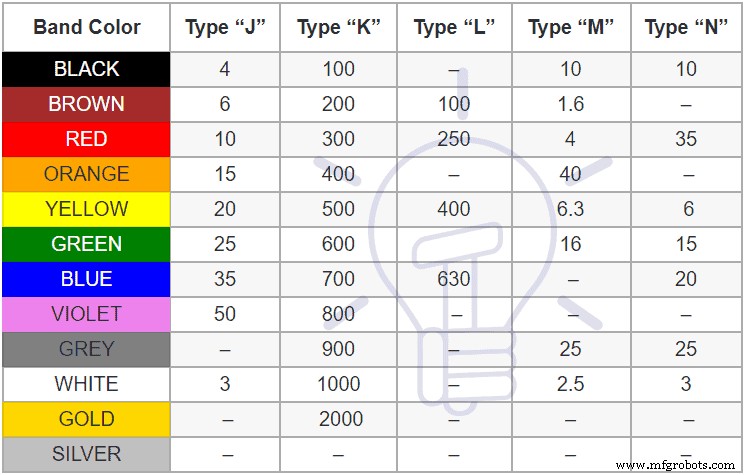

Цветовой код напряжения конденсатора

Цвет полосы	Введите «J»	Введите «K»	Введите букву «L»	Введите «M»	Введите «N»
ЧЕРНЫЙ	4	100	–	10	10
BROWN	6	200	100	1.6	–
RED	10	300	250	4	35
ORANGE	15	400	–	40	–
YELLOW	20	500	400	6.3	6
GREEN	25	600		16	15
BLUE	35	700	630	–	20
VIOLET	50	800	–	–	–
GREY	–	900	–	25	25
WHITE	3	1000	–	2.5	3
GOLD	–	2000	–	–	–
SILVER	–	–	–	–	–

Note:The letters of “J”, “K”, “L”, “M” &“N” shows the following types of capacitors

• Type “J”  =  Dipped Tantalum Capacitors
• Type “K”  =  Mica Capacitors
• Type “L”  =  Polyester &Polystyrene Capacitors
• Type “M”  =  Electrolytic Four-Bands Capacitors
• Type “N”  =  Electrolytic Three-Bands Capacitors

Похожие сообщения

• Formula and Equations For Capacitor and Capacitance
• Capacitor Symbols

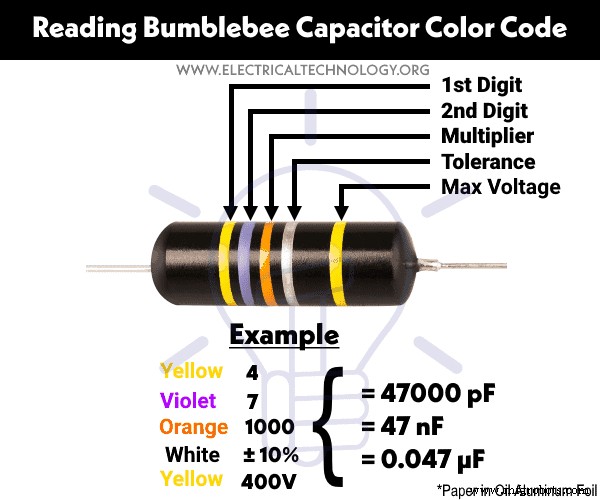

The following fig shows how to read the bumblebee capacigor color codes with a solved example of 0.047µF (equivalent to 47000 pF or 47 nF).

How to Read Color Codes for Disc &Ceramic Capacitors?

Color codes for non-polarized mica molded and polyester capacitors like ceramic and disc capacitors are an old school method (BS-EN 60062) and hence replaced by the capacitor marking ( BS-1852 Standard) with alphanumeric codes. If you still find the old age color coded capacitor, you may identify the value of the ceramic capacitor using the following example (see fig 3(c) and 3(d).

Capacitor Color Codes Calculator

The following 5-bands capacitor calculator will calculate the value of capacitance of five colored strips printed on a capacitor. This calculator supports 5-colored strips and values of capacitance in F (Farad), µF (micro-Farad), nF (nano-farad) and pF (pico-farad). Just select the color codes of the capacitor and click on calculate for the desired value of capacitance, Its tolerance and maximum voltage of the (Type K) capacitor.

Capacitor Code to Capacitance Value of Capacitor Calculator

The following capacitor value calculator calculates the values of capacitance for ceramic capacitors. Just put the capacitor code marking such as “103” and click on calculate. The result will show the value of capacitance of ceramic capacitor in μF (microfarad =1×10 ^-6 ), nF (nano-farad =1×10 ^-9 ) or pF (picofarad =1×10 ^-12 ).

Capacitance Value to Capacitor Code Calculator

The following capacitor code calculator calculates the code of capacitance for ceramic capacitors. Just put the value of capacitance of ceramic capacitor in μF (microfarad =1×10 ^-6 ), nF (nano-farad =1×10 ^-9 ) or pF (picofarad =1×10 ^-12 ) and click on calculate. The result will show the code of capacitance of ceramic capacitors such as “103”, “104”, “105” and so on depending on the input value.

Capacitor Standard &Color Code Charts

The above tables are given below in images &charts for reference. (Click images to enlarge)
