Пошаговое руководство: последовательное подключение батарей для солнечных панелей и УПС

Последовательное соединение батарей с фотоэлектрической панелью

Солнечные панели и батареи можно соединять в серии, параллельно или смешанно в зависимости от системного напряжения, ёмкости резерва, мощности нагрузки.

Допустим, панель 24 В, 350 Вт. Нужно соединить с двумя батареями 12 В в серии или напрямую через контроллер 24 В к одной батарее 24 В (редко).

Соединение в серии: минус первой батареи к плюсу второй (перемычка синего цвета на рисунке), свободные выводы — к контроллеру заряда.

Выводы батареи также подключены к автоматическому УПС/инвертору на входе (120/230 В переменного тока). Инвертор питает нагрузку переменного тока от панели (дневной) и от батарей (ночной). Нагрузку постоянного тока можно подключить прямо к контроллеру.

Важно: последовательное соединение увеличивает только напряжение (ток остаётся прежним).

Напряжение батарей в серии

V₁ + V₂ + … + V_n

12 + 12 = 24 В.

Ток батарей в серии

I₁ = I₂ = … = I_n

100 А·ч = 100 А·ч = 100 А·ч.

Ёмкость (А·ч) не увеличивается.

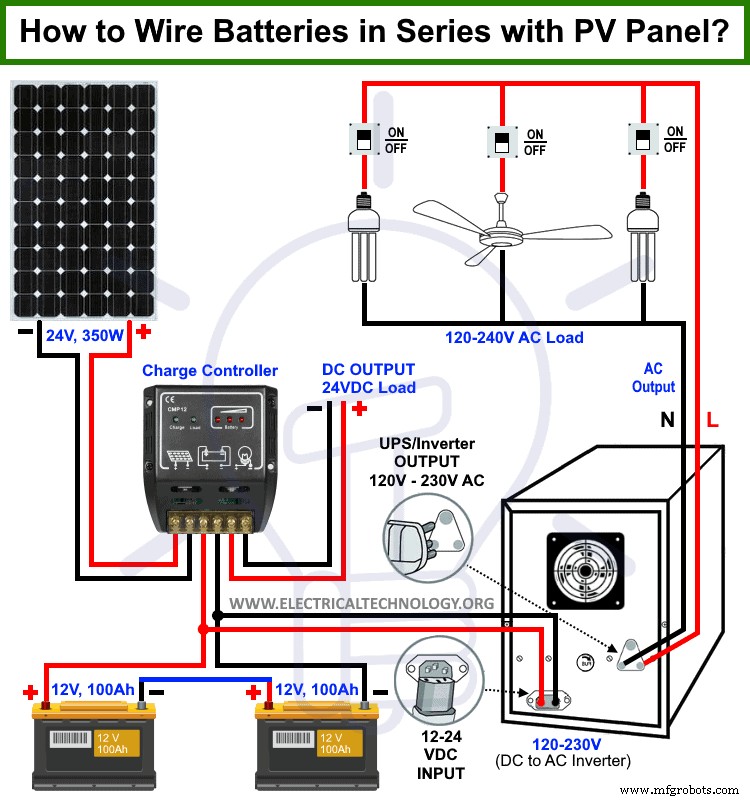

На рисунке схема подключения панели 24 В к двум батареям 12 В в серии с автоматическим УПС.

Полезные правила

• В серии напряжение складывается.
• В серии ток одинаковый.
• Соединять только батареи с одинаковым номинальным напряжением.
• 12 В — только с 12 В.
• Не соединяйте 12 В с 9, 6 или 24 В.
