Схема горачной проводки и принцип её работы

Схема горачной проводки необходима в тоннельоподобных сооружениях, складах, длинных проходах, больших ангарах с множеством комнат и секций.

Ранее это был лучший выбор для экономии электроэнергии там, где может работать только одна нагрузка (лампа) одновременно. В наши дни, из-за появления экономичных КЛЛ и LED-ламп, этот тип проводки используется реже из-за своей сложности, несмотря на низкое потребление энергии современными источниками света.

В этом уроке по монтажу мы рассмотрим управление тремя лампами с помощью одного однополюсного выключателя (SPST — Single Pole Single Throw) и двух двухполюсных переключателей (SPDT — Single Pole Double Throw).

Связанные схемы: Схема хостеловой проводки

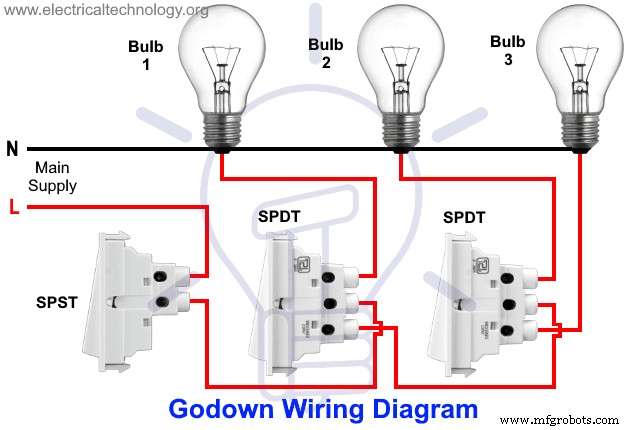

Схема горачной проводки

Необходимые компоненты:

Компонент	Номинал	Количество
Автоматический выключатель (MCB)	120В или 230В, 5А	1
Одноцепочечный выключатель	SPST, 5А	1
Двухцепочечный переключатель	SPDT, 5А	2
Лампа накаливания	40 Вт	3
Сечение провода	1.2 мм² ПВХ	2

Процедура монтажа:

• Во-первых, отключите главный автомат, чтобы обесточить сеть.
• Соедините все выключатели с заземляющими клеммами (не показано на схеме).
• Соедините нулевой провод от автомата напрямую со всеми тремя лампами, как показано на рисунке.
• Соедините фазный провод с первой клеммой SPST выключателя.
• Соедините общую (среднюю) клемму первого SPDT переключателя со второй клеммой SPST выключателя.
• Соедините верхнюю клемму первого SPDT переключателя с первой лампой.
• Соедините нижнюю клемму первого SPDT переключателя с общей (средней) клеммой второго SPDT переключателя.
• Соедините верхнюю и нижнюю клеммы второго SPDT переключателя со второй и третьей лампами соответственно.

Принцип работы:

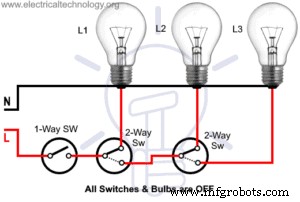

Это линейная последовательность переключения. Когда человек входит в первый участок, все точки освещения выключены, так как первый SPST выключатель находится в положении OFF.

Когда он:

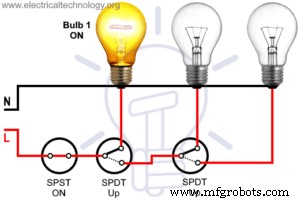

• включает SPST — загорается первая лампа;

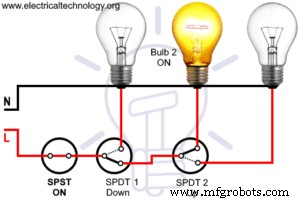

• переключает первый SPDT — загорается вторая лампа, а первая гаснет;

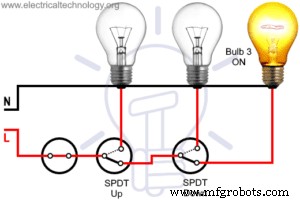

• переключает второй SPDT — загорается третья лампа, а вторая гаснет.

Аналогично, при обратном движении:

Отключение последнего (второго) SPDT включает вторую лампу и выключает третью, и так далее, пока не будет достигнут первый SPST выключатель, которым можно полностью отключить всю цепь.

Работа горачной продемонстрирована на анимации ниже:

Вы можете использовать любое количество выключателей и ламп по данной схеме для тоннелей и складов. Поскольку номинал всех выключателей и ламп одинаков, а работает только одна нагрузка, подбирайте сечение провода, автомат и выключатели согласно нагрузке.

Преимущества и недостатки горачной проводки

Преимущества:

• Экономит энергию, так как включена только одна нагрузка.
• Предыдущая лампа автоматически гаснет при включении следующей.
• Экономит электроэнергию и время.

Недостатки:

• Нельзя включить две или более точки освещения одновременно.
• Сложная схема монтажа.

Видео-демонстрация работы горачной проводки
