Как сделать рождественскую гирлянду из светодиодов и лампочек в домашних условиях
Схема цепи светодиодной ленты/ленты с использованием PCR-406
Это очень интересная схема мигания/танца и мигания светодиодной ленты/ленты. Сделать его дома может каждый, так как это очень просто, а основные компоненты можно найти в любом магазине электронных компонентов. Эта схема светодиодной ленты / струны (схема танцующих / мигающих светодиодов) представляет собой интересную схему, в которой светодиодные лампочки загораются и светятся по-разному, например, «Танец» и «Мигает», и наиболее подходит для X-MAS, дни рождения, юбилейные вечеринки, праздники и другие сопутствующие световые украшения дома.
- Публикация по теме: Как сделать простую схему мигания светодиодов с помощью микросхемы таймера 555
Эта схема мигания светодиода мигает и светится в следующей последовательности.
- Комбинация
- В волнах
- Последовательно
- Slo-Glo
- Погоня/Вспышка
- Замедление/исчезновение
- Мерцание/вспышка
- Постоянно горит.
Связанный проект:Электронный проект управления светофором с использованием таймера IC 4017 и 555
Ниже приведено пошаговое руководство по созданию мигающей и танцующей светодиодной ленты.
Внутри коробки базовая схема на печатной плате общего назначения. (обратная сторона печатной платы)
Это передняя сторона схемы светодиодов (вид спереди без коробки).
Теперь обернитесь, чтобы увидеть основную и очень простую схему этих забавных светодиодных цепочек. Видно, что схема связана с DIY (сделай сам), и любой, кто знает основные функции электронных компонентов, может сделать это дома.
- Связанный проект: Электронный проект схемы переключателя хлопка с использованием таймера 555

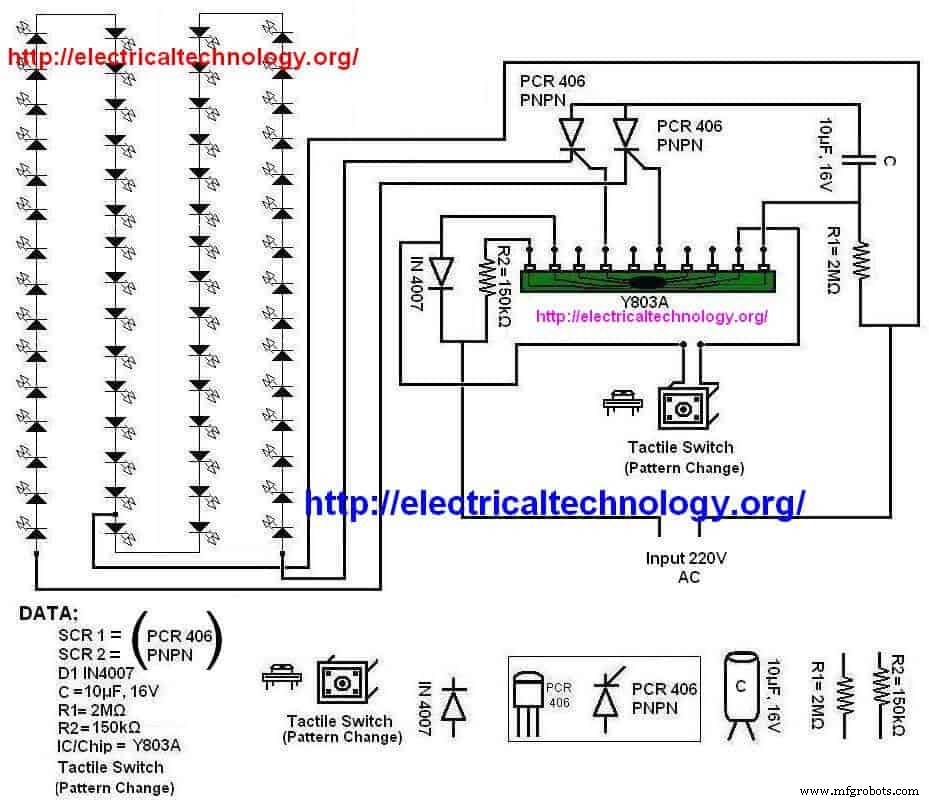

Базовая схема массива мигающих светодиодов X-MAS
Нажмите на изображение, чтобы увеличить
<сильный>
Компоненты, необходимые для Рождество Схема светодиодной цепочки
- SCR 1 и SCR 2 =PCR 406 PNPN
- D1 =IN 4007
- C =10 мкФ, 16 В
- R1 =2 МОм
- R2 =150 кОм
- LED =60 нет
- ИС/чип (программируемый) =Y803A
- Тактильный переключатель =изменение шаблона
- Входное напряжение
- 220 В, 50–60 Гц
Связанный проект:Проектирование печатной платы схемы светодиодной мигалки. Шаг за шагом
когда вы завершите схему на печатной плате или макете общего назначения, подключите 60 светодиодов (белого или любого другого цвета, который вы хотите). Теперь подайте 230 В переменного тока (Великобритания) или 120 В переменного тока (США), и светодиодная цепочка начнет светиться и мигать. Вы также можете контролировать способ мигания, нажимая кнопку управления на печатной плате.
Ниже приведены различные цвета и формы светодиодов, а также лампы накаливания и светодиоды, протестированные с помощью схемы.
Нажмите на изображение, чтобы увеличить его
