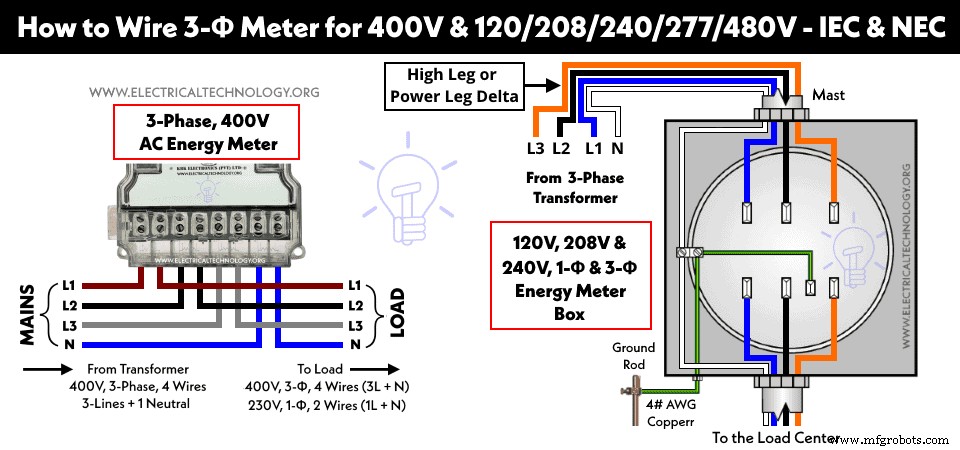

Проводка трехфазного счетчика 400 В — соответствие IEC и NEC

Установка трехфазного счетчика энергии | 3-Φ, 4-проводный электрический счетчик 400В и 120В/208В/240В/277В/347/480 и 600В переменного тока Главное питание и Сервис

(От источника питания к Главному распределительному щиту (ГРЩ) и Центрам нагрузки согласно NEC и IEC)

В следующих пошаговых уроках установки счетчика покажем, как подключить трехфазный электрический счетчик для 400В переменного тока для 3-Φ и 1-Φ 230В питания (ВК, ЕС на базе IEC) и установку однофазного и трехфазного 120В, 208В, 240В, 277В и 480В (США на базе NEC) для существующей или новой установки главной службы.

Для общих и понятных иллюстраций использовали КРАСНЫЙ, ЖЕЛТЫЙ и СИНИЙ цвета для Фазы, Линии или Фактического провода, в то время как ЧЕРНЫЙ цвет показывает Нулевой провод. Цветовые версии также включены для кодов цветов проводки IEC и NEC.

• Связанная статья: Как подключить однофазный кВт·ч счетчик? 120В/240В и 230В переменный ток — NEC и IEC

Нажмите на изображение для увеличения

Предупреждение: Эти примеры показывают наиболее распространенные компоновки и типовую проводку для установки электрического счетчика в ВК, ЕС, Индии, Пакистане, ЮАР, ОАЭ и других странах, следующих IEC (Международная электротехническая комиссия). То же правило применяется для NEC (Национальные электротехнические коды) в США и Канаде. Могут быть вариации в зависимости от конкретных районов, конструкций счетчиков (умные электронные или электромеханические) и систем питания. Настройки могут отличаться в других типах кВт·ч или счетчиков электроэнергии в разных местах мира. Для надлежащей безопасности. Обратитесь к поставщику питания и услуг для подтверждения типа соединения перед электрооборудованием.

Помните, самостоятельная электроработа опасна и в некоторых случаях нелегальна. Обратитесь к лицензированному электрику или поставщику электроэнергии перед практикой любого изменения/модификации в электрооборудовании. Кроме того, обязательно получить необходимые лицензии и одобрение от местного органа перед установкой существующей или новой службы.

Будьте осторожны: Не контактируйте металлическими инструментами с винтовыми клеммами, если цепь под напряжением, особенно для 230В и 400В счетчиков (IEC), так как винты клеммного блока не изолированы.

Автор не несет ответственности за убытки, травмы или ущерб от использования этой информации или при неправильной сборке цепи. Будьте осторожны — речь об электричестве, и оно слишком опасно.

Проводка трехфазного счетчика для 400В переменного тока — (ВК и ЕС) — IEC

В ВК, ЕС, Азии и странах, следующих IEC, трехфазное питание 400В переменного тока предоставляется четырехпроводной системой (Три фазы (Линии) и Ноль) от трехфазного трансформатора 400/230В к коробке счетчика и далее к главному распределительному щиту в жилых зданиях.

Хорошо то, что можно получить однофазное питание 230В от точек нагрузки трехфазного счетчика. Нужна только одна фаза и ноль. Если нужно трехфазное 400В, нужны все три линии и ноль (опционально) для запуска 3-фазных цепей, таких как 3-Φ асинхронные двигатели.

Теперь правительством ВК требуется использовать умные и цифровые электрические счетчики вместо аналоговых электромеханических кВт·ч счетчиков.

Полезно знать: Электрический счетчик также известен как счетчик энергии, кВт·ч счетчик или киловатт-часовый счетчик, используемый для чтения и записи использованной энергии и потребления мощности в киловатт-часах.

Установка трехфазного кВт·ч счетчика (3-фазный, 4 провода, Wye-400В) Энергосчетчик

1. Во-первых, обязательно отключите основное питание перед работой на электрооборудовании.
2. Начиная слева для MAIN, подключите первый входящий (от трансформатора) Фазный (Линия) провод к 1-му слоту на счетчике (Main).
3. Подключите второй входящий фазный провод в 3-й слот
4. Подключите третий входящий фазный провод в 5-й слот.
5. Подключите входящий Ноль (N) провод к 7-му слоту на счетчике.
6. На стороне нагрузки подключите Исходящий Ноль в 8-й слот.
7. Теперь подключите оставшиеся три исходящих фазных провода во 2-й, 4-й и 6-й слоты соответственно и соедините их с распределительным щитом, как показано на рисунке.

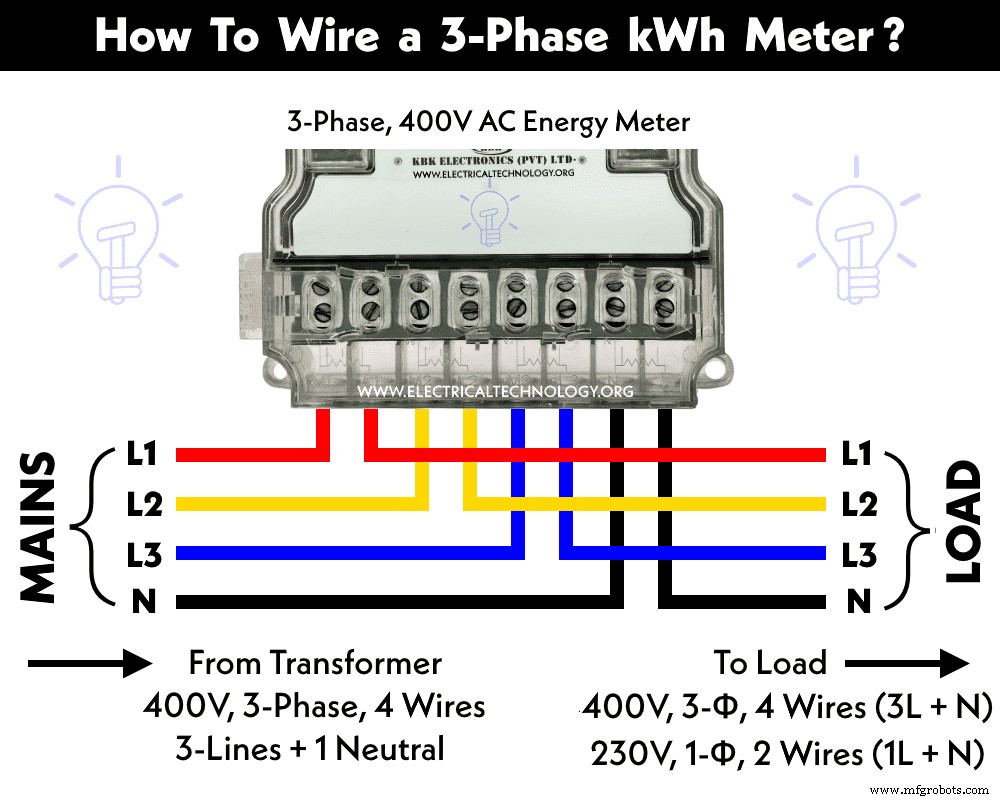

Ниже приведена базовая схема соединения для установки трехфазного, 4-проводного, Wye-400В) кВт·ч счетчика (Цифровой или аналоговый энергосчетчик) от питания 400В переменного тока к главному распределительному щиту в доме.

Рекомендуется устанавливать счетчик вертикально по его центральной линии. После затяжки винтов и т.д. убедитесь, что защитные окна закрыты. Можно включить главный выключатель питания после успешной изоляции коробки трехфазного счетчика, чтобы проверить, работает ли всё как ожидается.

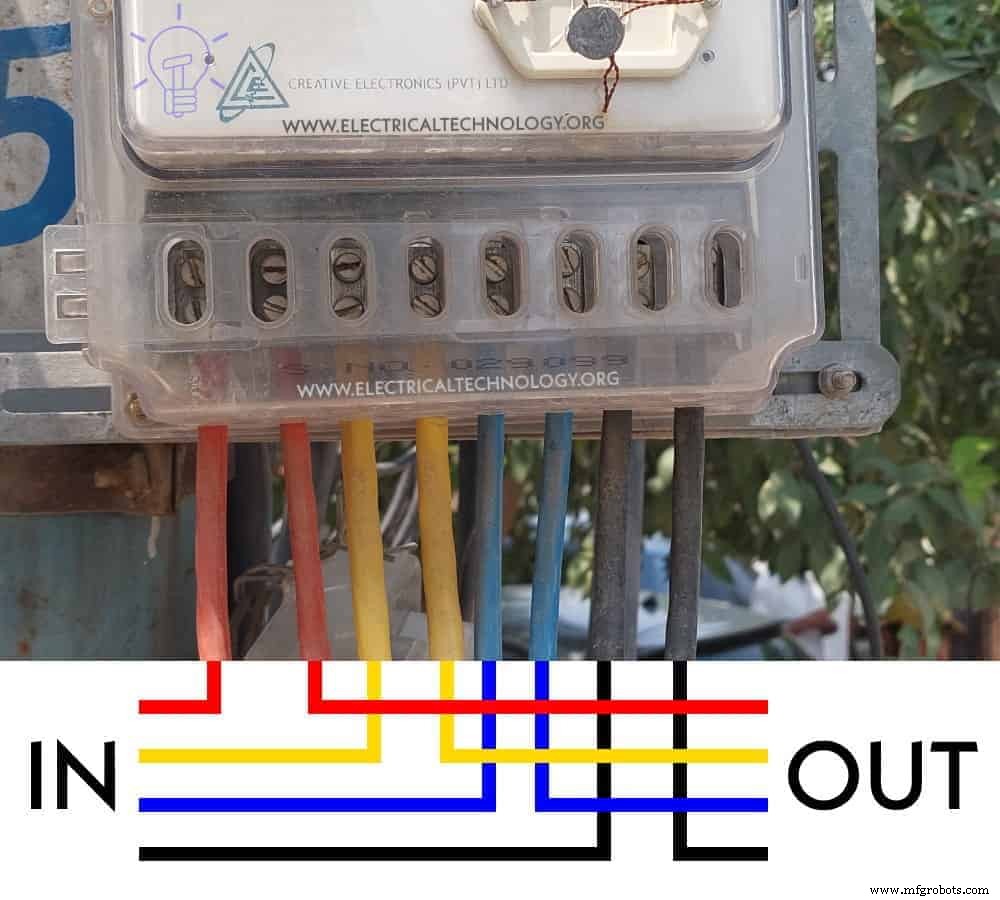

Здесь еще один реальный рабочий 3-фазный энергосчетчик, установленный на главном столбе коммунальной сети рядом с потребительскими единицами.



На вышеприведенных рисунках и диаграммах:

• R_IN, Y_IN & B_IN = Входящие три фазы или Фаза (Линии) от 3-фазного трансформатора (Red, Yellow, Blue)
• R_OUT, Y_OUT & B_OUT = Исходящие три фазы или Фаза (Линии) как нагрузка к домашнему главному распределительному щиту.
• N_IN = Входящий Ноль от трансформатора.
• N_UOT = Исходящий Ноль к распределительному щиту.

Требования для установки 400В, 3-фазного счетчика

• Обязательно свяжитесь и уведомите поставщиков электроэнергии перед любой установкой службы/модификацией или проводкой счетчика.
• Должны использовать одножильные ПВХ и двойно изолированные кабели для всех фаз.
• Используйте правильную маркировку для всех фазных кабелей: «L1», «L2», «L3» и «N» соответственно.
• 900 мм свободного пространства в ширину должно быть обеспечено для электрических счетчиков и низковольтных панелей и коммутационных аппаратов с рейтингом +100 Ампер.
• Используйте минимум 4 мм² (многопроволочная медь) между потребительским блоком и электрическим счетчиком или на основе нагрузки по амперности.
• Хвосты счетчика (кабели для соединения счетчика с выключателем или главным автоматом) должны быть двойно изолированными размером 25 мм и правильно закреплены в слотах счетчика.
• Хвосты счетчика должны быть максимально короткими, или по крайней мере длина хвостов от выключателя через измерительное оборудование к потребительскому блоку всегда не более 3 метров кабеля (подробнее BS7671 Рег. 434.2.1).
• Должны обратиться к лицензированному электрику для подключения проводов от распределительного щита к электрическому счетчику. Электричество будет предоставлено позже поставщиками услуг питания при предъявлении сертификата BS7671, подписанного вашим электриком.
• Коробка счетчика должна быть установлена на внешней стороне стены, легко доступной спереди и маловероятной для повреждения.
• Над или под коробкой счетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
• Шкаф счетчика (напольный или встраиваемый), одобренный UK power networks, можно использовать на основе надлежащих руководств и кодов.

38-мм хоккейная палка (предварительная труба) со шкафом счетчика должна быть установлена согласно следующим минимальным спецификациям.

• Шкаф счетчика от уровня земли: мин 600 мм и макс 1100 мм
• Хвосты счетчика: 25 мм
• Свободное пространство спереди шкафа: мин 1000 мм
• Хоккейная палка (предварительная труба): 38 мм (мин 1450 мм высотой и 310 мм длиной) и мин 500 мм глубины в саду.
• Отверстие для доступа кабеля: 20/30 мм

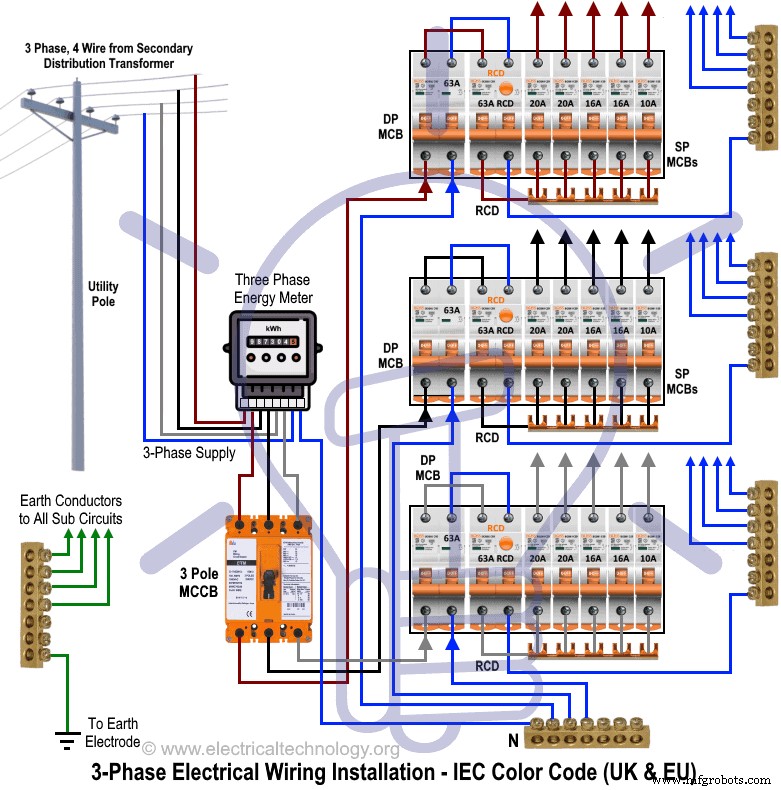

Общая трехфазная проводка счетчика (IEC Цветовая кодировка) от коммунального питания к главному распределительному щиту будет выглядеть так.



Проводка трехфазного счетчика для разных уровней напряжений — США — NEC

В Северной Америке ситуация совсем иная по сравнению с ВК, ЕС и остальным миром. Например, уровни однофазного и трехфазного напряжений в США — NEC отличаются от стран, следующих IEC, такие как уровни обычных однофазных напряжений 120В, 240В. Кроме того, доступны уровни однофазного и трехфазного напряжений 120В, 208В, 240В, 277В и 480В от столбового трансформатора 7200В.

Уровни трехфазных напряжений в США:

• 240В, Трехфазный, 4 Провода (High Leg Delta) Между тремя Горячими (Линиями) проводами и Заземлением.
• 208В, Трехфазный, 4 Провода — Между тремя Горячими (Линиями) проводами и Заземлением.
• 480В, Трехфазный, 4-5 Проводов — Между тремя Горячими (Линиями) Проводами + Ноль и Заземление.
• 600В, Трехфазный, 4 Провода — Между тремя Горячими (Линиями) Проводами + Заземление.

В следующих разделах покажем, как подключить электрический счетчик для 240В трехфазного, 208В трехфазного, 480В трехфазного и 600В трехфазного согласно NEC.

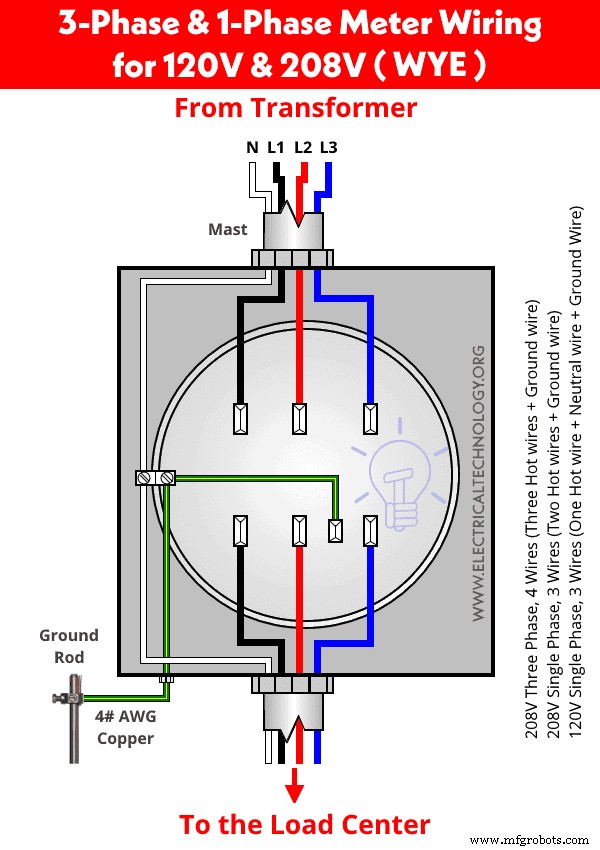

Как подключить 120В и 208В — (Wye) 1-Φ и 3-Φ Электрический счетчик?

Посмотрим, как подключить 3-фазный, 4-проводный, 120В и 208В переменного тока энергосчетчик.

1. Во-первых, обязательно отключите основное питание перед работой на электрооборудовании.
2. Подключите три входящих Линии (L1, L2 и L3) от трансформатора как «ГОРЯЧИЙ» провод к верхним клеммам (Черный, Красный и Синий цвета).
3. Подключите три исходящих Линии (L1, L2 и L3) как «ГОРЯЧИЙ» провод (к стороне нагрузки) от нижних клемм к центру нагрузки или главному автомату коробки панели (Черный, Красный и Синий цвета).
4. Можете подключить Ноль к левой центральной клемме, помеченной как (G и N), если нужно по конструкции. Просто подключите нагрузку Линии (Горячие провода) и Нулевые провода к главному автомату коробки.
5. Подключите заземляющий провод к малой клемме (справа от Линии номер 3). Если нет Нуля в клеммном ящике, заземление все равно подключено к этой точке.
6. Можете использовать минимум #10 AWG (Медь) или #8 AWG (Алюминий) для 120В цепей (см. детали ниже).
7. #4 AWG (American Wire Gauge) медный провод рекомендуется для заземления (защитное заземление).

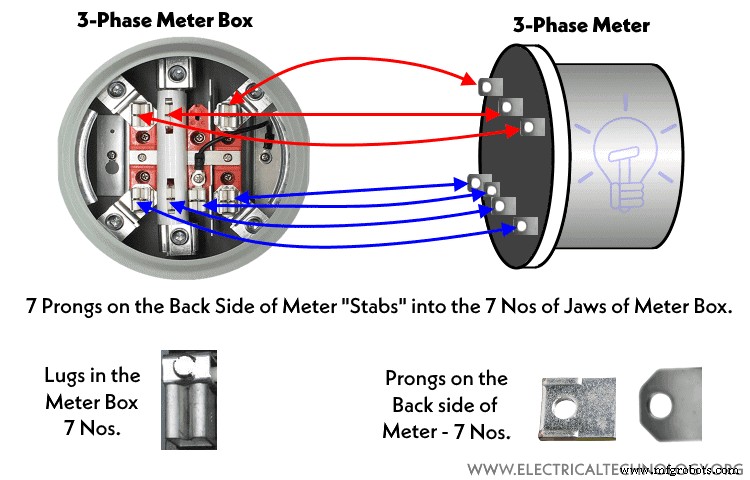

8. Теперь тщательно установите и зафиксируйте счетчик в коробке счетчика (т.е. 7 штырей счетчика к 7 челюстям в шкафу коробки счетчика).

Из этой конфигурации служебных линий доступны следующие 1-Ф и 3-Ф напряжения:

Трехфазное:

• 208В — Трехфазное, 4-Провода (3 Горячих Провода + Заземление)

Однофазное:

• 208В — Однофазное, 3-Провода (2 Горячих Провода + Заземляющие Провода)
• 120В — Однофазное, 3-Провода (2 Горячих Провода + Ноль + Заземление)

Примечание: Если Нулевой Провод недоступен в коробке счетчика, то доступно только 208В. Если есть Нулевые Провода, то и 120В и 208В доступны к коробке панели, т.е.

• Ноль Доступен: И 208В и 120В доступны
• Ноль Недоступен: Только 208В доступен



Предосторожность: Если линии не правильно подключены к шкафу счетчика, или штыри счетчика не плотно зафиксированы в клеммах, счетчик не будет показывать показания кВт·ч и вы не сможете рассчитывать счета за электричество на основе потребления энергии. Кроме того, неправильное соединение счетчика может сработать автомат или вызвать вспышку, повреждение счетчика или даже серьезную травму с опасным пожаром.

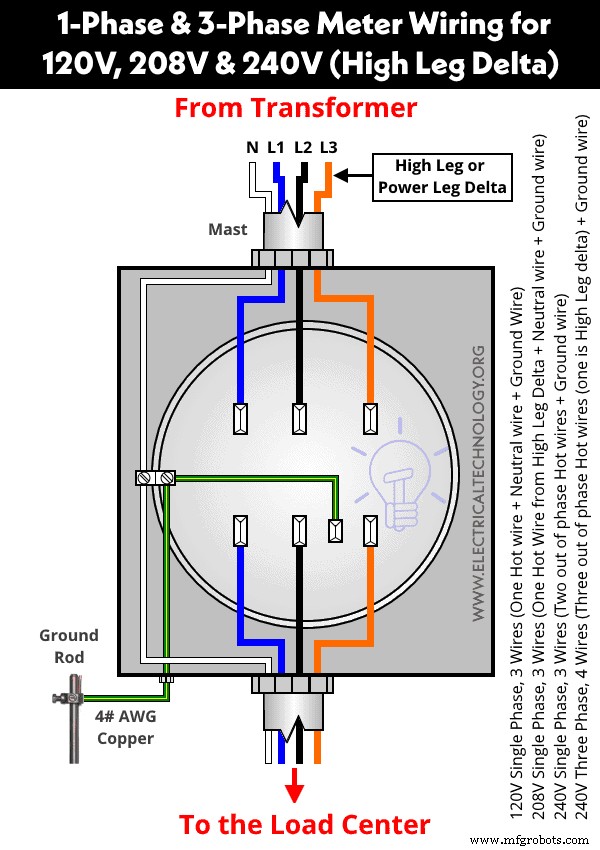

Как подключить 120В, 208В и 240В (High Leg Delta) для 3-Φ и 1-Φ Электрический счетчик?

Посмотрим, как подключить 1-фазный и 3-фазный, 4-проводный или 3-проводный, 120В, 208В и 240В электрический счетчик.

1. Во-первых, обязательно отключите основное питание перед работой на электрооборудовании.
2. Подключите три входящих Линии (L1, L2 и L3) от трансформатора как «ГОРЯЧИЙ» провод к верхним клеммам (Синий, Черный и Оранжевый цвета). Помните, что 3-я линия (как Линия 3) справа в оранжевом цвете — это Силовая нога (Wild Leg) или High Leg Delta и должна быть подключена к клеммам справа от штыря Нуля.
3. Подключите три исходящих Линии (L1, L2 и L3) как «ГОРЯЧИЙ» провод (к стороне нагрузки) от нижних клемм к центру нагрузки или главному автомату коробки панели (Синий, Черный и Оранжевый).
4. Можете подключить Ноль к левой центральной клемме, помеченной как (G и N), так как Ноль доступен в High Leg Delta для 208В однофазного.
5. Теперь подключите нагрузку Линии (Горячие провода) и Нулевые провода к главному автомату коробки.
6. Подключите заземляющий провод к малой клемме (справа от Линии номер 3). Если нет Нуля в клеммном ящике, заземление все равно подключено к этой точке.
7. Можете использовать минимум #10 AWG (Медь) или #8 AWG (Алюминий) для 120В цепей (см. детали ниже).
8. #4 AWG (American Wire Gauge) медный провод рекомендуется для заземления (защитное заземление).
9. Теперь тщательно вставьте и зафиксируйте счетчик с сильным нажатием и восстановите питание, чтобы проверить, всё ли хорошо и работает правильно. Готово.

Из этой конфигурации служебных линий доступны следующие 1-Ф и 3-Ф напряжения:

Трехфазное:

• 240В — Трехфазное, 4-Провода (3 Горячих Провода (включая High Leg Delta) + Заземление)

Однофазное:

• 208В — Однофазное, 3-Провода (1 Горячий Провод (Должен быть High Leg Delta) + Ноль + Заземляющий Провод)
• 240В — Однофазное, 3-Провода (2 Горячих Провода + Заземление)
• 120В — Однофазное, 3-Провода (1 Горячий Провод + Ноль + Заземление)

Примечание: Если Нулевой Провод недоступен в коробке счетчика, то 208В однофазное недоступно. Если есть Нулевые Провода, то 120В, 208В и 240В доступны к коробке панели, т.е.

• Ноль Доступен: 208В Однофазное также Доступно
• Ноль Недоступен: Только 120В и 240В Доступны

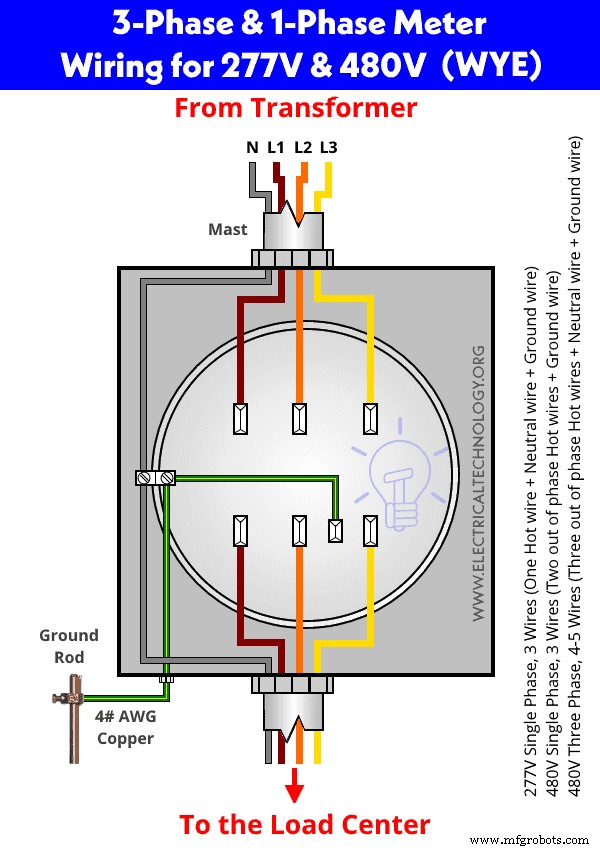

Как подключить 277В и 480В — (Wye) 1-Фаза и 3-Фаза Счетчик?

Посмотрим, как подключить 1-фазный и 3-фазный, 5-проводной или 4-проводной, 277В и 480В энергосчетчик.

1. Во-первых, обязательно отключите основное питание перед работой на электрооборудовании.
2. Подключите три входящих Линии (L1, L2 и L3) от трансформатора как «ГОРЯЧИЙ» провода к верхним клеммам (Коричневый, Оранжевый и Желтый цвета).
3. Подключите три исходящих Линии (L1, L2 и L3) как «ГОРЯЧИЙ» провод (к стороне нагрузки) от нижних клемм к центру нагрузки или главному автомату коробки панели (Коричневый, Оранжевый и Желтый).
4. Можете подключить Ноль к левой центральной клемме, помеченной как (G и N).
5. Теперь подключите нагрузку Линии (Горячие провода) и Нулевой провод в Сером цвете к главному автомату коробки.
6. Подключите заземляющий провод к малой клемме (справа от Линии номер 3). Если нет Нуля в клеммном ящике, заземление все равно подключено к этой точке.
7. Можете использовать минимум #10 AWG (Медь) или #8 AWG (Алюминий) для 120В цепей (см. детали ниже).
8. #4 AWG (American Wire Gauge) медный провод рекомендуется для заземления (защитное заземление).
9. Теперь тщательно вставьте и зафиксируйте счетчик с сильным нажатием и восстановите питание, чтобы проверить, всё ли хорошо и работает правильно. Готово.

Из этой конфигурации служебных линий доступны следующие 1-Ф и 3-Ф напряжения:

Трехфазное:

• 480В — Трехфазное, 4-5 Проводов (3 Горячих Провода + Ноль (если нужно) + Заземление)

Однофазное:

• 480В — Однофазное, 3-Провода (2 Горячих Провода + Заземляющий Провод)
• 277В — Однофазное, 3-Провода (1 Горячий Провод + Ноль + Заземление)

Примечание: Если Нулевой Провод недоступен в коробке счетчика, то 277В однофазное недоступно. Если есть Нулевые Провода, то 277В и 480В доступны к коробке панели, т.е.

• Ноль Доступен: 277В Однофазное также Доступно
• Ноль Недоступен: Только 480В (1-Ф и 3-Ф) Доступно

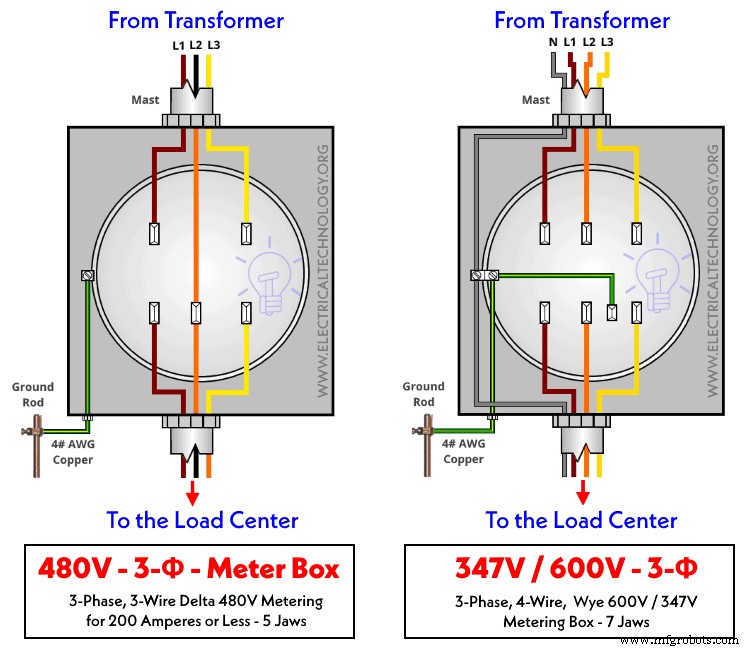

Как подключить 600В / 347В — (Wye) и 480В — Дельта 3-Фазный Счетчик?

Следующая фигура показывает проводку для двух конфигураций:

480В Дельта измерение (Левая сторона)

Это только трехфазная проводка счетчика, т.е. нет Нуля и однофазной системы. В шкафу счетчика 5 челюстей без Нуля, но заземление все равно подключено согласно NEC.

347В / 600В — Wye измерение (Правая сторона)

Эта схема проводки счетчика такая же, как для 277В и 480В (1-Ф и 3-Ф). Есть 7 Челюстей, т.е. Ноль включен для однофазного питания 347В.

• Трехфазное: 600 Вольт, 3-Фаза через три горячие линии + заземляющий провод.
• Однофазное: 347 Вольт, 1-Фаза через один Горячий провод + ноль + заземление.

Размеры кабелей и проводов для Горячего, Нуля и Заземления — NEC

• Используйте правильный размер провода на основе нагрузочных цепей.
• Используйте #8 AWG (Медь) или #6 AWG (Алюминий) для 240В цепей. Для 100 Ампер, можете
• Используйте #4 AWG для Меди и #2 AWG Алюминий для служебных линий (и Горячие, и Ноль) в случае 100 Ампер.
• Для 100 Ампер можете использовать 2/0 kcmil (AWG) для Меди и 4/0 kcmil для алюминия (на основе NEC таблица 250.122).
• Требуется использовать минимум #4 AWG провод для заземляющего провода к заземляющему стержню. Можете проверить с местным кодом для подтверждения.

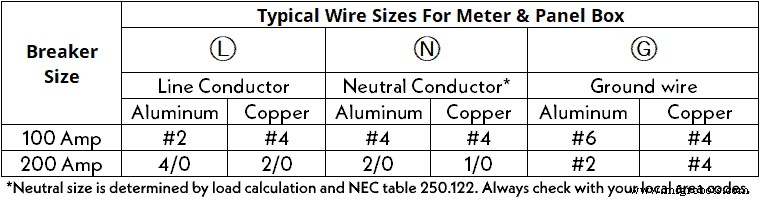

Следующая таблица показывает типичные размеры проводов для Минимального Линейного проводника, Нулевого проводника и Заземляющего провода.

Размер автомата	Типичные размеры проводов для Счетчика и Коробки Панели
	Ⓛ		Ⓝ		Ⓖ
	Линейный проводник		Нулевой проводник*		Заземляющий провод
	Алюминий	Медь	Алюминий	Медь	Алюминий	Медь
100 Ампер	#2	#4	#4	#4	#6	#4
200 Ампер	4/0	2/0	2/0	1/0	#2	#4

*Размер Нуля определяется расчетом нагрузки и NEC таблица 250.122. Всегда проверяйте с местными кодами.

Вот таблица в формате изображения, если нужно скачать как справочник.

Общие требования для установки 3-фазного счетчика

• Коробка счетчика должна быть крепко и надежно закреплена на стене или твердо закреплена на твердой поверхности на правильном уровне.
• Используйте только одобренные материалы для коробки счетчика, такие как гофротруба и оцинкованная труба и крепежный кронштейн.
• Провода и клеммы соединительные винты должны быть затянуты — надежное закрепление.
• Используйте правильный размер провода для точного амперного рейтинга оборудования, а также амперной способности коробки панели и центров нагрузки.
• Наконец, проверьте и верифицируйте соединение проводки согласно руководству пользователя, предоставленному поставщиком с счетчиком.

Коробка счетчика от уровня земли: 4 фута до 5'6".

Свободное пространство спереди шкафа коробки счетчика: Мин 4 фута чистого пространства и 12 дюймов по всем сторонам.

Разделение с Газом и другими счетчиками: Минимум 3–5 футов и 6 дюймов на стороне выхода газового счетчика.

Подземное трубопроводное соединение: Минимум 18 дюймов ниже линии земли.

Жесткая гофротруба: Согласно NEC

Размер заземляющего провода к заземляющему стержню: #4 AWG (Медь)

Связанные уроки проводки по NEC и IEC:

Уроки проводки Центра нагрузки, Панели и Распределительных щитов

NEC — США

• Как подключить главную панель 120В и 240В? Установка коробки автоматов
• Как подключить главную панель 240В, 208В и 120В, 1 и 3-фазные, High Leg Delta?
• Как подключить главную панель 208В и 120В, 1-фазная и 3-фазная? Проводка распределительного щита
• Как подключить коммерческую главную панель 277В и 480В, 1-фазная и 3-фазная?
• Как определить правильный размер емкости субпанели?
• Как подключить субпанель? Установка Main Lug для 120В/240В
• Как определить число автоматов в коробке панели?
• Как найти число ламп на одном автомате?
• Как найти число розеток на одном автомате?
• Как определить размер Центра нагрузки, Панелей и Распределительного щита?

IEC — ВК и ЕС

• Как подключить однофазный потребительский блок 230В с УЗО? IEC, ВК и ЕС
• Как подключить двухнагрузочный потребительский блок 230В? — УЗО+Автомат
• Как подключить однофазный Split Load потребительский блок? — УЗО+РСБО
• Как подключить Комбо 3 и 1-Ф, 400В/230В Распределительный щит?
• Как подключить 1-Ф и 3-Ф Split Load Распределительный щит?
• Как подключить Трехфазный, 400В Распределительный щит? IEC и ВК
• Как подключить гаражный потребительский блок?
• Как подключить двойную 3-контактную розетку? Проводка 2-Gang Розетки
• Как подключить британскую 3-контактную вилку? Проводка BS1363 вилки
• Как подключить британскую 3-контактную розетку? Проводка BS1363 розетки
• Проводка Распределительного щита с УЗО (Residual Current Devices) — Однофазное домашнее питание.
• Проводка Распределительного щита (Однофазное питание от столба коммунальной сети и Энергосчетчика к Потребительскому блоку)

Общая домашняя проводка (И NEC и IEC)

• Однофазная электрооборудовка в доме согласно NEC и IEC
• Трехфазная электрооборудовка в доме
• Однофазная электрооборудовка в многоэтажном здании
• Трехфазная электрооборудовка в многоэтажном здании
• Как найти Подходящий Размер Кабеля и Провода для Электрооборудования? Примеры в Имперской и Метрической системах
• Как найти Правильный Размер Автомата? Калькулятор автомата и Примеры
• Еще больше пошаговых руководств и уроков домашней электрооборудовки
