Полное руководство по самощипковым крепежам: установка, применение и преимущества

Для кастомных корпусов или деталей самощипковые крепежи (self-clinching fasteners) — пожалуй, самые полезные компоненты хардваре в распоряжении дизайнера. Решают множество вызовов при монтаже компонентов, а благодаря компактному дизайну и низкому профилю дают отличную эстетику.

Самощипковые крепежи — резьбовые гайки, штоки или стойки, механически вжимаемые в металл, становясь постоянной частью панели, корпуса или уголка. Часто называют по бренду «PEM®» (товарный знак Penn Engineering).

Одна из главных сильных сторон — как надежно они закреплены в детали. Для многих самощипковых гаек винт ломается раньше, чем гайка поворачивается в материале. Невероятно надежны, так как становятся постоянной частью корпуса после установки.

Этот пост дает обзор ключевых типов самощипковых крепежей, которые мы держам в наличии в Protocase, и их пользу в листовом металле.

Стойки (Standoffs) и штоки (Studs):

Панельный крепеж (Panel fastener): безинструментальное устройство, монтируемое снаружи монтируемой части. Имеет резьбовой шток на пружине — нажимаете и закрепляете в резьбовом гнезде. При отвинчивании остается закрепленным на панели.

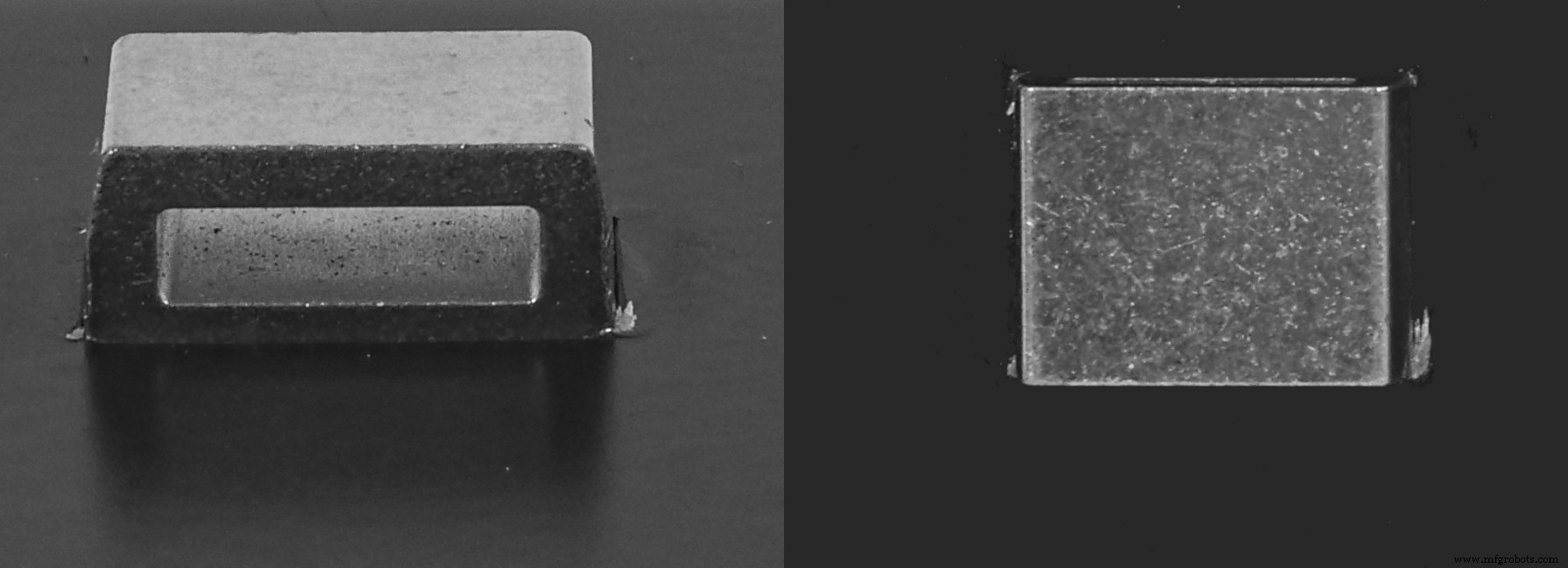

Крепеж для закрепления (Tie-down fastener / tie-mount): дает точку внутри корпуса для аккуратной организации и завязывания любых свободных проводов или кабелей.

Крепеж для соединения листов (Sheet-joining fastener): позволяет легко вставить ПП или панель в сборку и извлечь по необходимости, соскользнув боковину в сторону и поднимая.

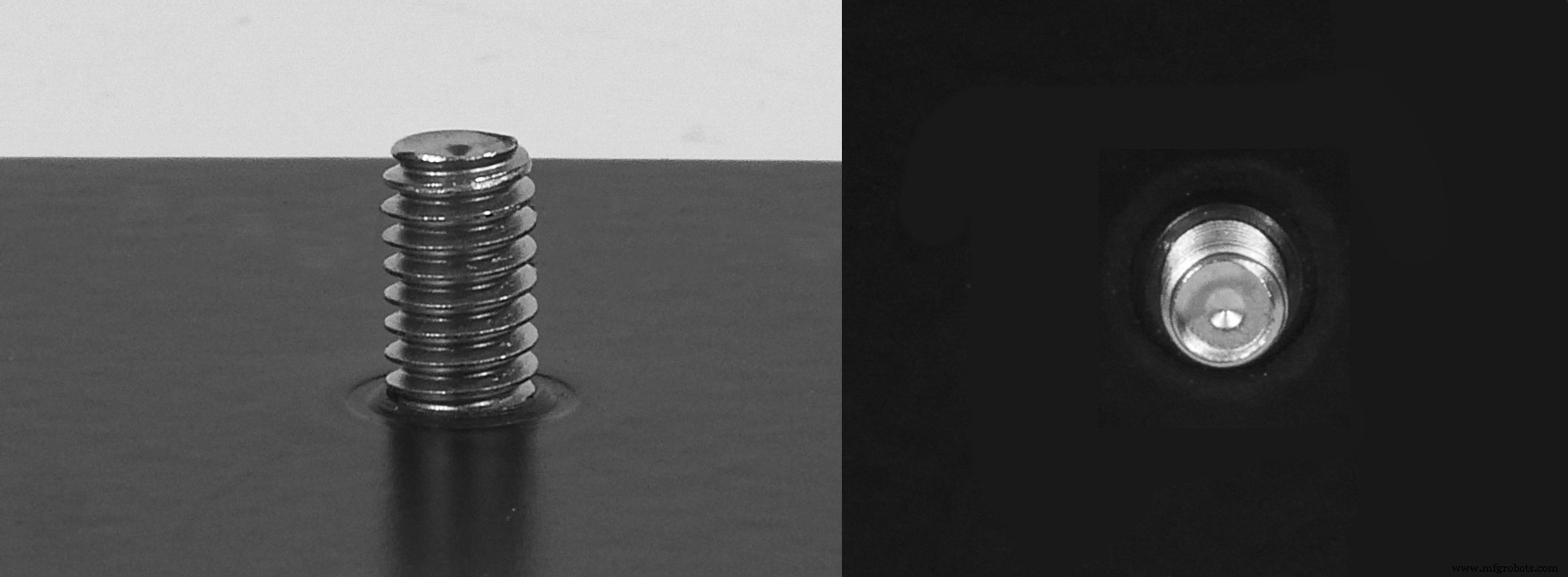

Шток (Stud): дает постоянную резьбу внутри корпуса для множества целей, включая монтаж или заземление компонентов.

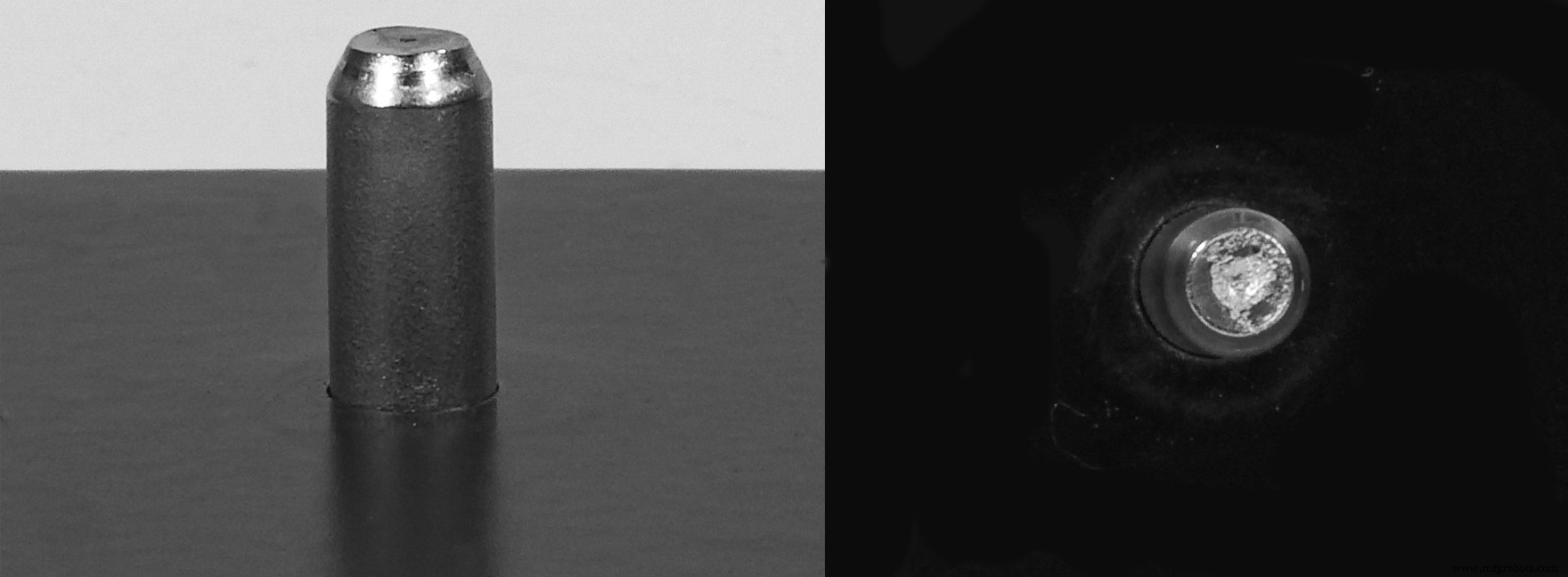

Ориентировочный штырь (Pilot pin): простой нерезьбовой стержень для приложений вроде позиционирования компонентов внутри корпуса.

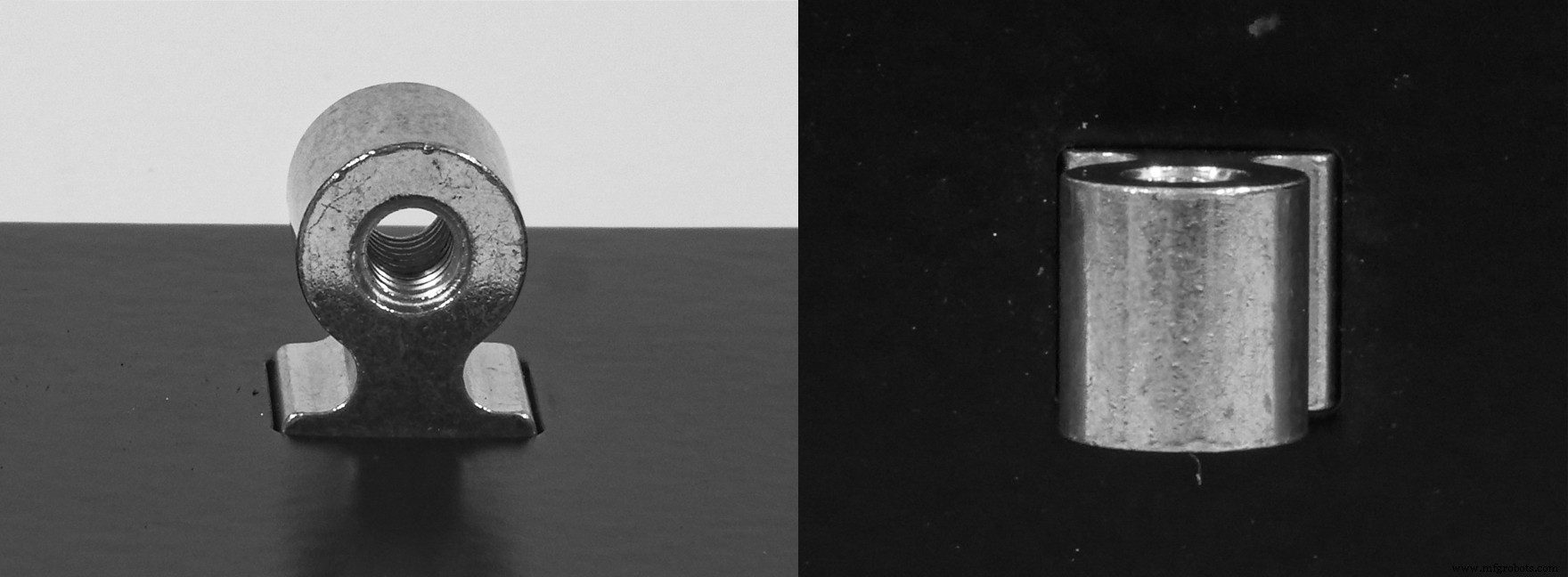

Угловой крепеж (Right-angle fastener): дает прочные точки крепления под прямым углом в деталях и корпусах из листового металла, особенно в тонких листах. Вжимаются flush в прямоугольное посадочное отверстие. Принимают стандартные винты с метрической или дюймовой резьбой.

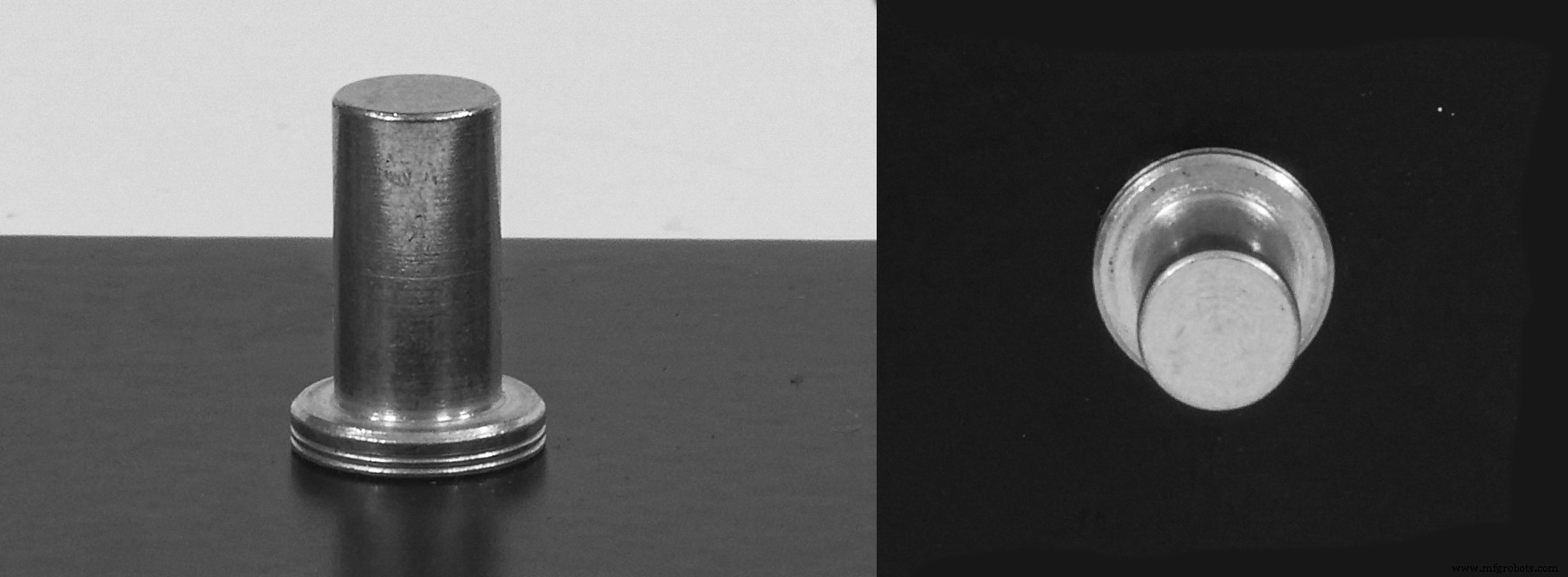

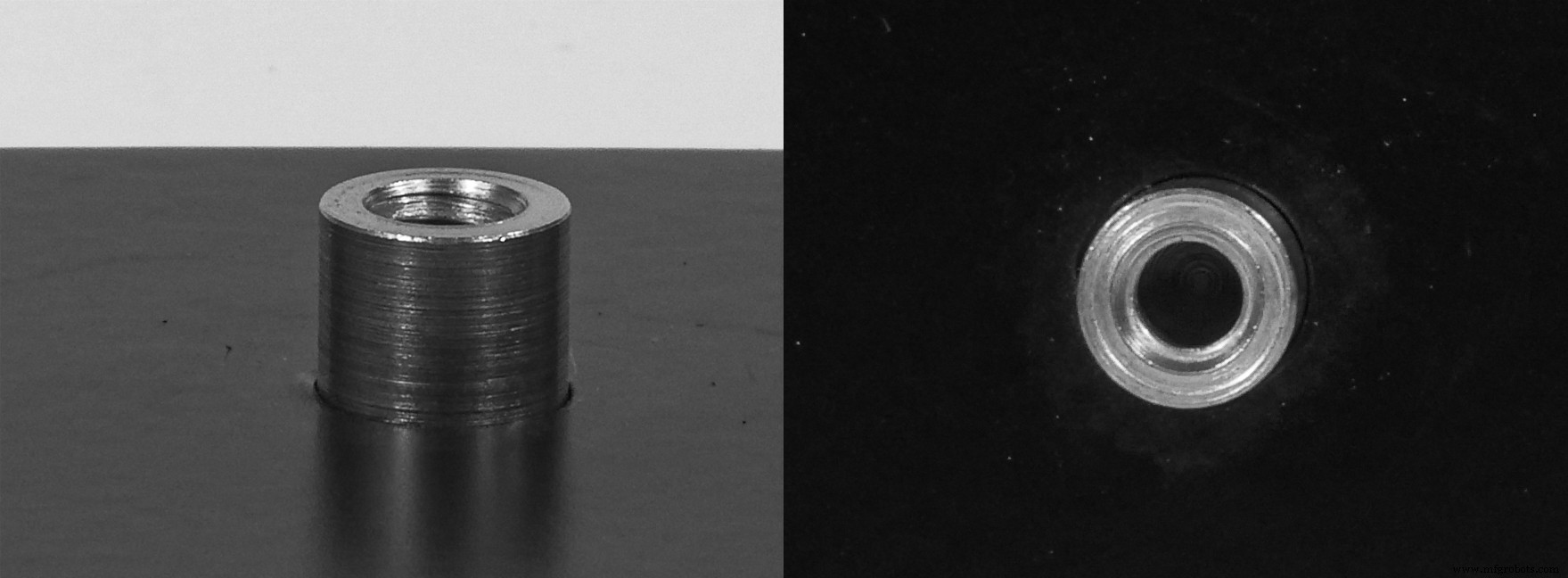

Стойка (Standoff): крепеж для создания зазора между двумя объектами, обычно для правильного позиционирования в заданном пространстве. Дает внутреннюю резьбу для монтажа матерборд или печатных плат.

Гайки (Nuts):

Protocase держит в наличии несколько стилей самощипковых гаек для кастомных корпусов и деталей, каждая для своих требований:

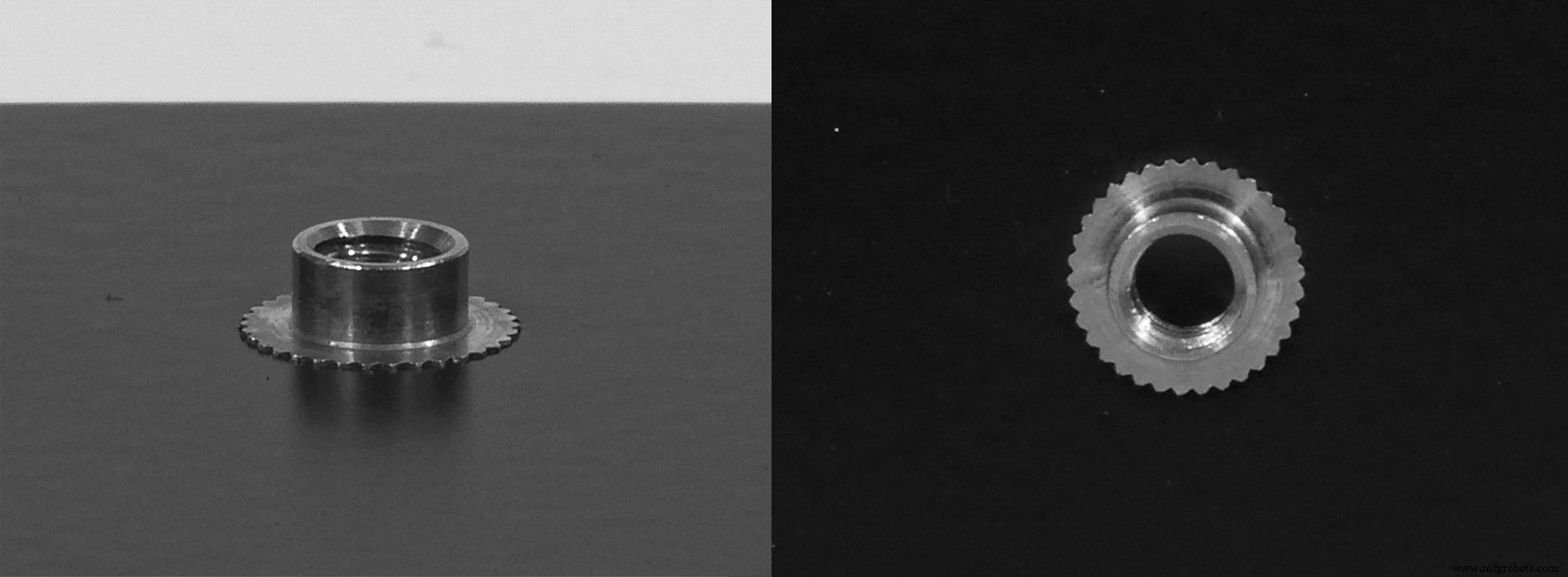

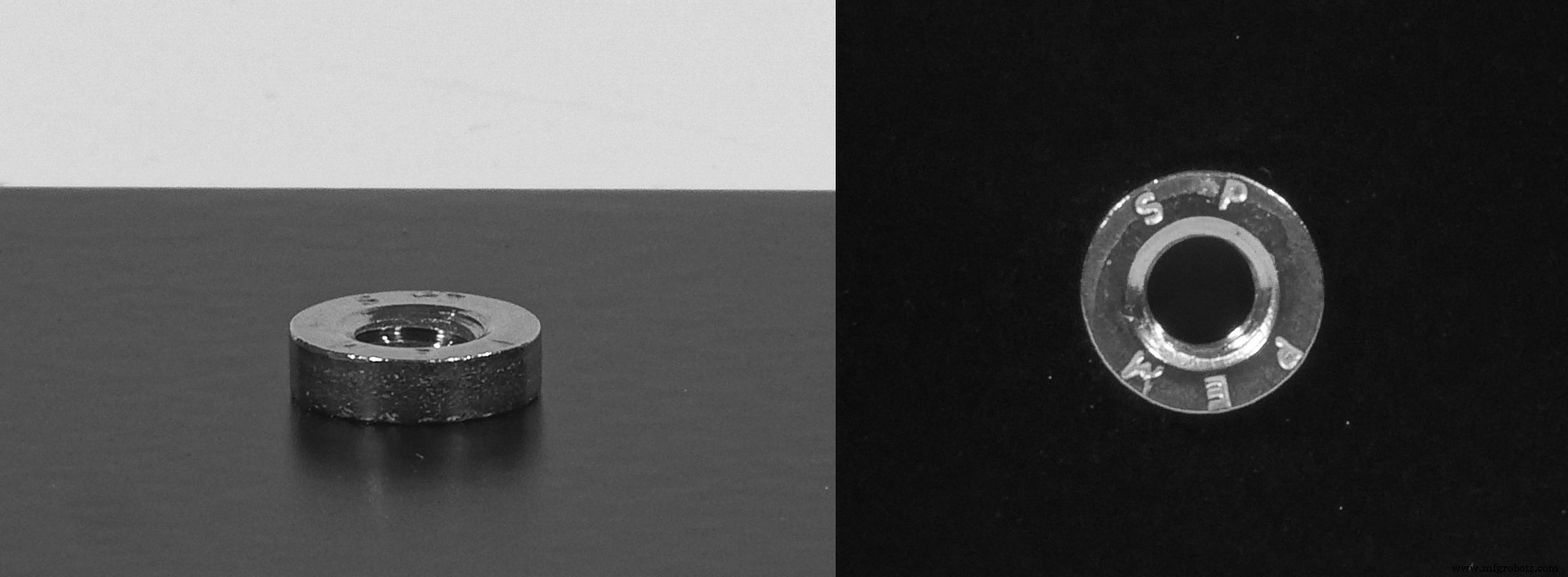

Стандартная гайка (Nut): не инкапсулирует резьбу. Выступает с одной стороны листа.

Миниатюрная гайка (Miniature nut): для размещения крепежей ближе к краю детали. Выступает с одной стороны.

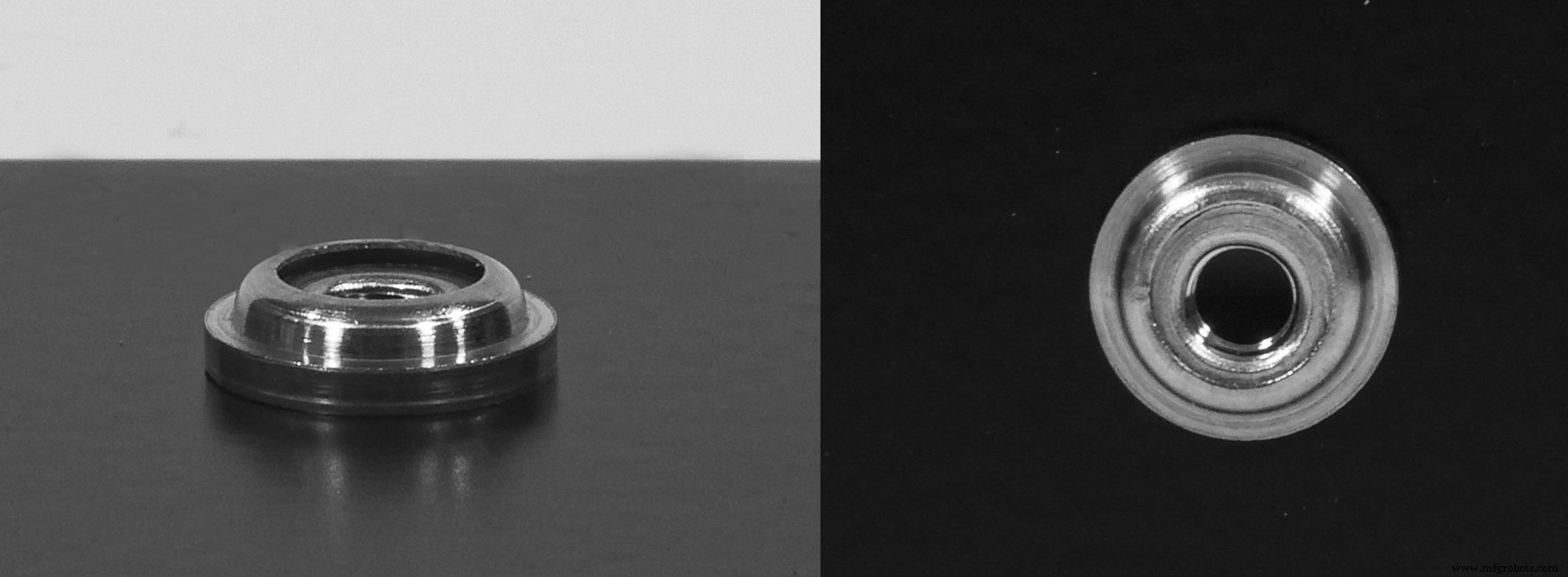

Плавающая гайка (Floating nut): допускает более слабые допуски на размещение отверстия — если не идеально выровнены, резьба «плавает» для приема крепежа. Выступает с одной стороны.

Слепая гайка (Blind nut): инкапсулирует резьбу, обычно чтобы предотвратить попадание инородного материала внутрь. Выступает с одной стороны.

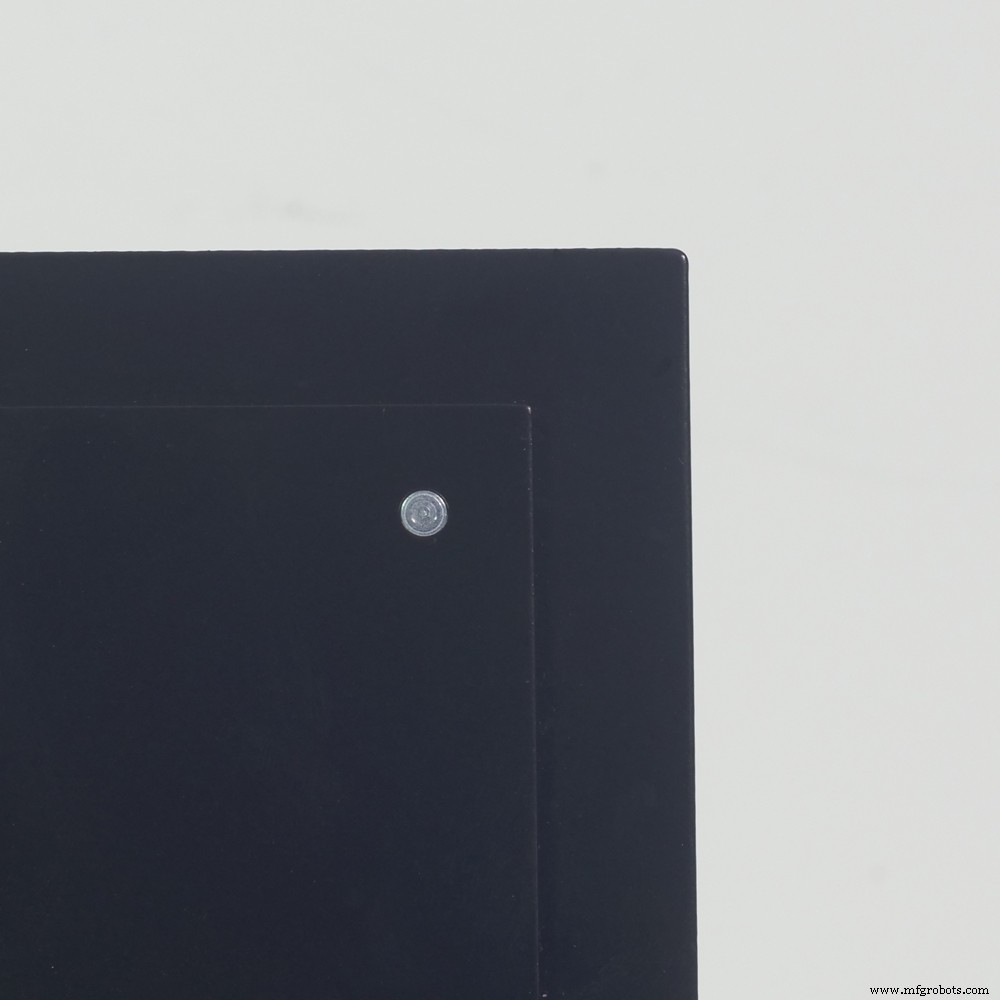

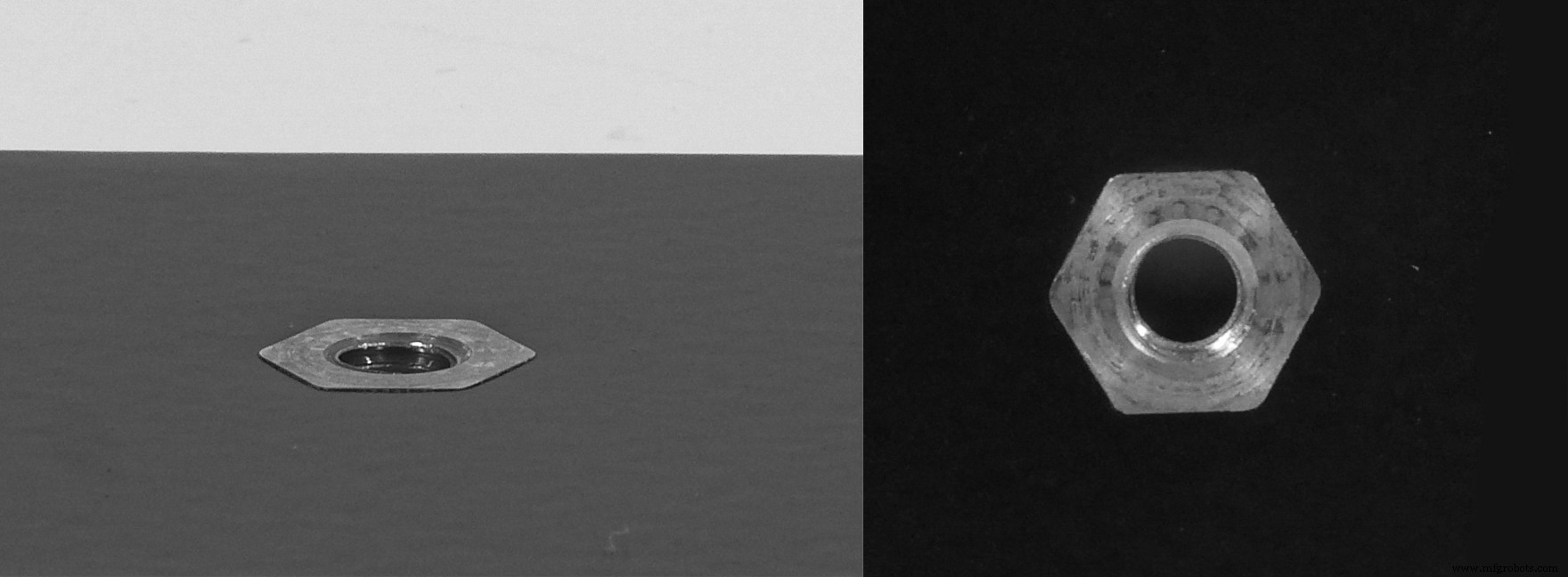

Вкладышная гайка (Flush nut): монтируется flush с листом металла, не выступает ни с одной стороны. Отличная замена резьбовому отверстию.

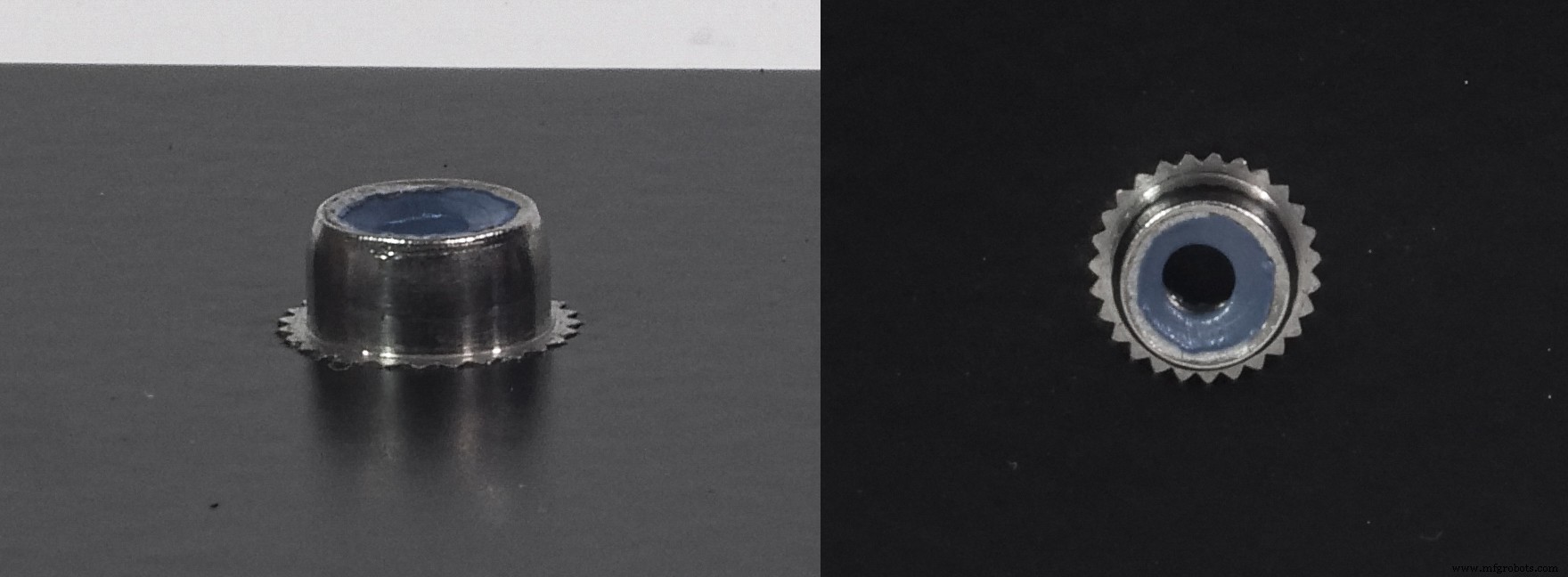

Гайка с нейлоновым вкладышем (Nylon insert nut): содержит нейлоновую закрепляющую резьбу, увеличивающую трение с винтом для более плотного затягивания. Выступает с одной стороны.

Заключение

Мы держим в наличии широкий ассортимент самощипковых крепежей разных типов и стилей, чтобы у вас было достаточно вариантов для дизайна, решающего ваши инженерные или инновационные вызовы. Если нужен крепеж, которого нет в наличии — свяжитесь с нами, с радостью закупим за доп. срок и стоимость.

Узнайте больше — посмотрите наш Proto Tech Tip про самощипковые крепежи!
