Немного предыстории:

Обрабатывающие центры с ЧПУ становятся все более незаменимыми для деревообрабатывающей промышленности и деревообрабатывающих цехов. Они многофункциональны и могут выполнять различные этапы обработки заготовок, такие как фрезерование, сверление, разделение, измерение, 3D-обработка и т. д. Деревянные материалы, такие как фанера, ДСП или МДФ, могут автоматически фрезероваться, распиливаться или шлифоваться и в серийном производстве. Материал может быть разной формы, размера и толщины. Обрабатывающий центр с ЧПУ для деревообработки предлагает хорошие решения для производства мебели, лестниц, дверей, окон, внутренней фурнитуры и других компонентов мебели. Это приносит большое удобство производителям мебели и повышает производительность и эффективность. Все больше производителей выбирают обрабатывающие центры с ЧПУ.

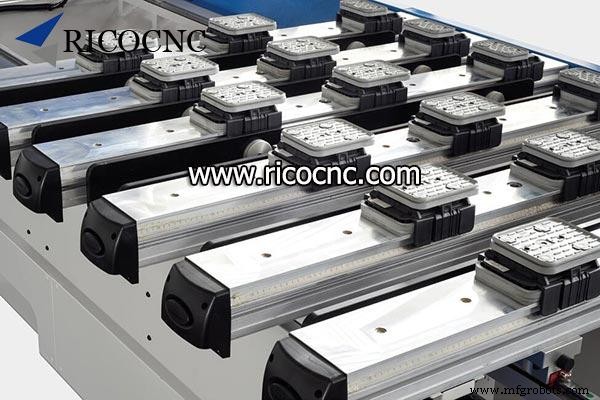

Ok. А теперь к делу! Вакуумная камера ЧПУ является частью системы зажима заготовок обрабатывающего центра с ЧПУ с консольным или простым столом. Они применяются для обрабатывающих центров с ЧПУ, фрезерных станков с ЧПУ и подходят для обработки небольших и высокоточных компонентов, а также могут поддерживать боковую обработку. Используя технологию вакуумного зажима, вакуумные капсулы для ЧПУ крепятся к нижней части заготовок, чтобы надежно удерживать их на месте. Вы можете поднимать плиты со стола, что позволяет выполнять такие операции, как сверление или обработка кромок с помощью вакуумной системы всасывания.

Таким образом, приподнятая платформа фрезерного станка с ЧПУ является жизненно важной частью модуля с ЧПУ. и рельсовый обрабатывающий центр. Однако в результате постоянного зажима заготовки она неизбежно изнашивается. Кроме того, уплотнительные блоки ЧПУ легко повреждаются режущими инструментами при обработке из-за ошибок в работе и других факторов. После того, как они повреждены, что же нам делать? Может быть, вы скажете:выбросьте старые присоски и купите новые! Вы не ошибаетесь. Но у нас есть лучшие ответы.

Вакуумные присоски с ЧПУ состоят из нескольких компонентов. Это означает, что вам не обязательно заменять всю вакуумную присоску с ЧПУ. В случае незначительных повреждений просто замените всасывающую пластину или резиновую прокладку и быстро отремонтируйте их за небольшую часть стоимости, что может сэкономить стоимость ваших запасных частей. Примеры обрабатывающих центров PTP.

1. Вакуумные блоки Biesse с ЧПУ

Сменные модули Biesse широко используются в модулях и направляющих Biesse с ЧПУ для Biesse ROVER GOLD, ROVER GOLD G, ROVER K SMART, ROVER A, ROVER SMART, ROVER M5, ROVER B, ROVER C.

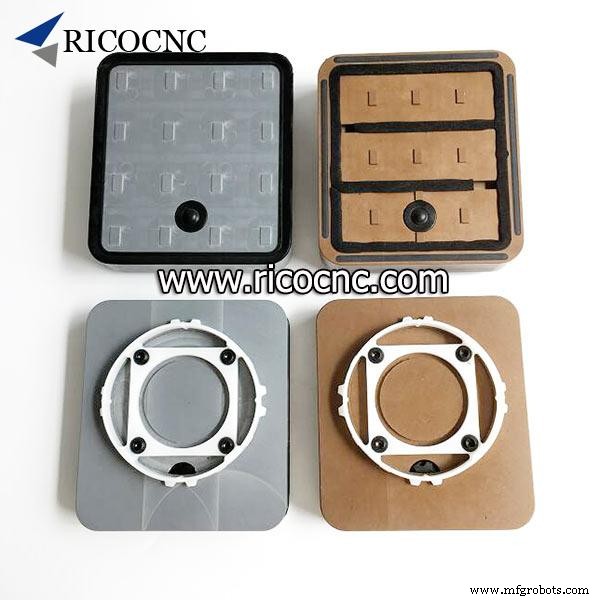

Существует три вакуумных блока Biesse высотой 29 мм, 48 мм и 74 мм, а также два цвета на выбор:коричневый и серый цвета. Коричневые капсулы Biesse широко используются в старых машинах Biesse, а серые — в новых машинах.

Вот доступные размеры подставок для плоских столов Biesse:
Вакуумные блоки Biesse CNC 74 мм:
Полный блок:132x146x74 мм
Половина блока (размер 1/2):132x75x74 мм
Размер 1/3 блока:132x54x74 мм
48 мм вакуумные блоки Biesse
Полный блок:132x146x48 мм
Половина блока (размер 1/2):132x75x48 мм
1/3 Размер блока:132x54x48 мм
Вакуумные блоки Biesse 29 мм с ЧПУ
Полный блок:132x146x29 мм
Половинка (1/2 размера):132x75x29 мм

1/3 Размер стручка:132x54x29 мм

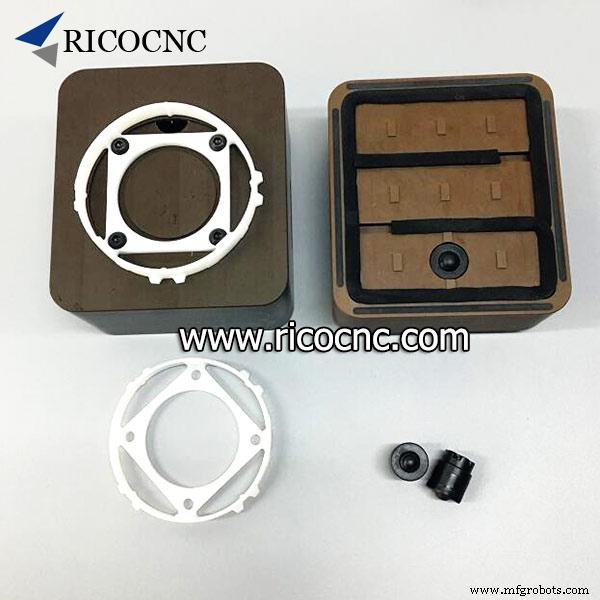

На фотографиях видно, что присоски Biesse в основном состоят из 4 частей, включая основной корпус, нижнее белое фиксирующее кольцо, черный шаровой клапан и уплотнительную прокладку из мягкой резины. Обычно основной корпус не так легко повредить, но другие детали легко изнашиваются и повреждаются. Поэтому при незначительных повреждениях просто замените эти мелкие детали.

<сильный>2. Вакуумные присоски серии Schmalz

Эти консольные присоски устанавливаются на следующие обрабатывающие центры с ЧПУ Homag, Weeke, IMA и HOLZ-HER, Biesse, SCM, Morbidelli, Felder, Busselato, Reichenbacher, Masterwood, Houfek, Excitech CNC и многие другие.

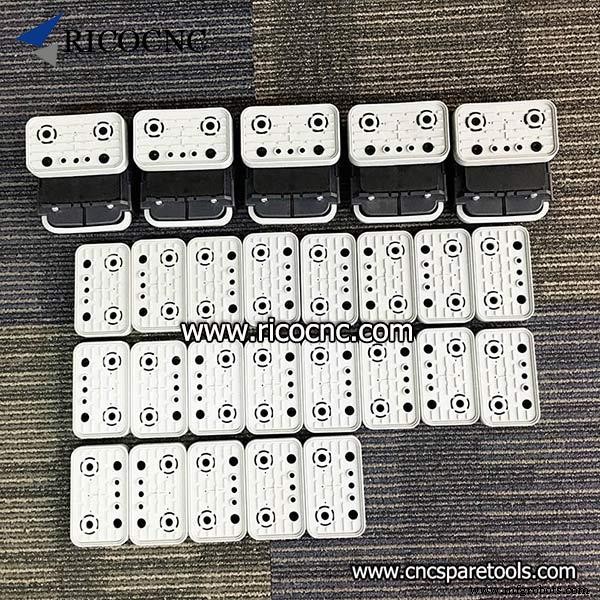

Доступные размеры для присосок VCBL
высота 50 мм:125x75x50 мм, 140x115x50 мм
высота 100 мм:125x75x100 мм, 160x115x100 мм

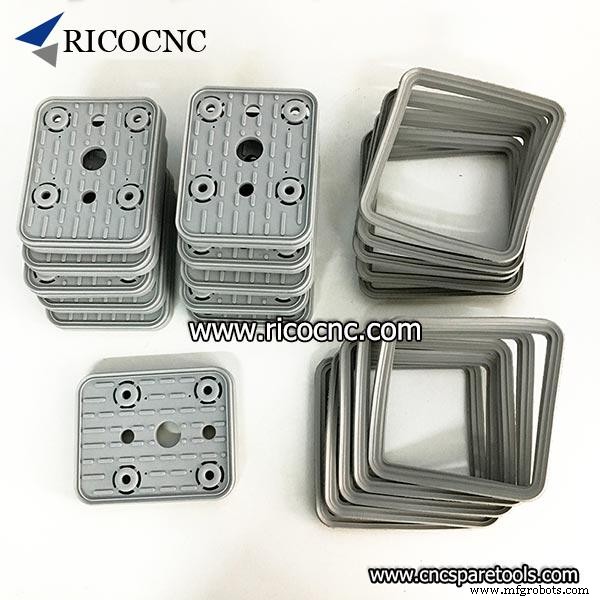

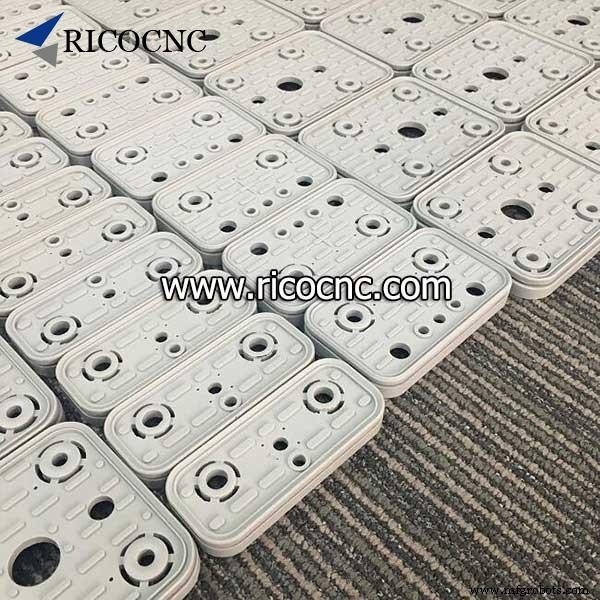

Для этого типа вакуумной присоски с ЧПУ обычно достаточно просто заменить верхнюю или нижнюю резиновую присоску в вакуумного блока достаточно, когда блоки повреждены. Верхние и нижние резиновые прокладки на присосках можно быстро и легко заменить без инструментов. Сменные вакуумные плиты для вакуумных блоков имеют разные размеры для различных систем столов и подходят для всех вакуумных блоков Schmalz для различных групп продуктов.

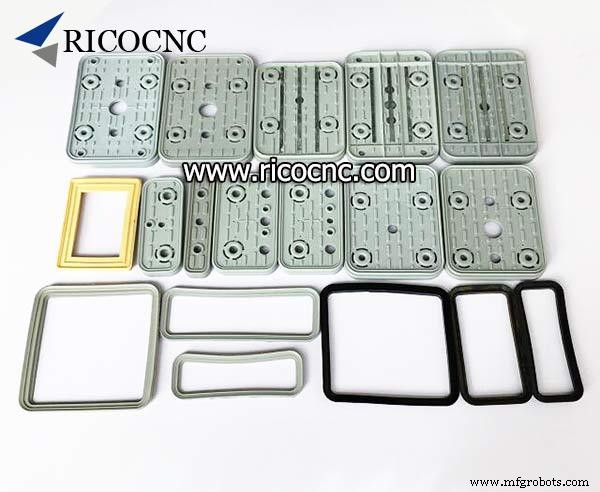

Доступный размер для сменных резиновых уплотнений

Верхние всасывающие пластины Schmalz:верхнее резиновое уплотнение 125x75 мм — такое же, как у OEM P/N:4-011-11-0079 — эквивалент Schmalz — 10.01.12.00011 — верхнее 125x75 мм — такое же, как у OEM P/N:4-011-11-0196
140x115 мм, верх — такой же, как OEM P/N:4-011-11-0071
160x115x17 мм, верх — такой же, как OEM P/N:4-011-11-0192
120x50 верхняя часть №:10.01.12.00012
130x30 верхняя часть №:10.01.12.00723
Нижняя вакуумная резиновая накладка:
140x115 мм нижняя резиновая крышка-деталь №:10.01.12.00228
160x115 мм снизу-такой же, как у OEM P/N:4-011-11-0340
160x115 мм снизу- номер детали:10.01.12.00922

<сильный>3. Вакуумные прижимные устройства SCM с ЧПУ

Эти сменные вакуумные присоски предназначены для точечного фрезерного станка с ЧПУ SCM Morbidelli.
Доступный размер для вакуумного блока для консоли SCM Morbidelli
Коробки SCM CNC 145X145 H=50 мм Код товара:2937220763F

Зажимной блок SCM 145 x 55 мм H=50 мм с вращением

Если ваши зажимные устройства SCM повреждены, не всегда необходимо заменять всю присоску. Вам нужно только заменить мягкую резиновую прокладку и черное нижнее уплотнение.

Как заменить новую резиновую прокладку вакуумной камеры на старый вакуумный блок? Добро пожаловать на проверку:

Рико ЧПУ является профессиональным поставщиком вакуумных присосок с ЧПУ, который может поставлять различные присоски для станков с ЧПУ P2P, такие как вакуумные присоски Biesse rover, вакуумные присоски с ЧПУ Weeke, присоски с ЧПУ Holzher, вакуумные присоски SCM, присоски с ЧПУ Homag, присоски Schmalz, Stiles Machinery, вакуумные блоки с ЧПУ, сменные блоки Masterwood с ЧПУ и другие. Также доступны заменители сменных резиновых уплотнений и прокладок. Наши клиенты во всем мире. Независимо от того, находитесь ли вы в Великобритании, Австралии или США, мы можем доставить к вам вакуумные блоки с ЧПУ международными экспресс-курьерами.

Если вы ищете запчасти для фрезерных станков с ЧПУ <и> такие как вакуумные капсулы с ЧПУ, обращайтесь к нам. Мы предоставим вам лучшие экономичные вакуумные блоки вторичного рынка для столов с ЧПУ.
