E3.series: полное обучение и скачивание E3.student

E3.series — полный интеллектуальный E-CAE инструмент для электроинженерии: проектирование кабелей и жгутов, электрощитов, схем, производство кабелей и жгутов. Объектная архитектура — интегрированный подход, устранение ошибок, качество, сокращение времени.

Полный инструмент требует полных курсов. Представлены курсы по основным модулям: от схем до панелей, документации кабелей/жгутов и создания БД.

E3.schematic L1 — Ваш дизайн от нуля до профи

Полный курс создания профессионального электро проекта с нуля.

Выучите: автогенерацию обложки проекта с содержанием (имена страниц, описания, данные, редактор, тип документа). Генерацию списка соединений to/from с потенциалом сигнала, именем кабеля, сечением, цветом, принадлежностью к кабельной структуре. Работу с логикой ПЛК, документацией и управлением, скриптом для Excel с автозаполнением входов/выходов.

E3.panel Plus L1 — Оптимизированное создание электрощитов

Выучите: создание динамической структуры панели, сборки панелей по отдельным листам и 3D видам. Организацию 3D пространства для нескольких панелей, заполнение листа, масштаб, общие панели, 2D представления для размеров, множественные 2D виды на листе. Получите готовый проект из курса Schematic L1.

E3.cable L1 — Надежное и оптимизированное проектирование кабелей

Выучите: типы листов, блоки, иерархические блоки, переход в них, вставку диаграмм иерархических блоков. Создание вилки (whip) и сегментации, позиционирование, таблицы. Таблицы разъемов, детали пинов. Организацию проекта: папки по типам листов, автогенерация листов списков кабелей, соединений, BOM, содержания, обложки с вставкой PDF.

E3.formboard L1 — Производство жгутов проводов

Выучите: создание жгута основными инструментами E3.formboard. Типы листов: схемный, формборд, отчетные (BOM, соединения, кабели авто), содержание, обложка с изображением. Изготовление формборда: изогнутые/прямые соединения, наклоны, определение узлов, фиксирующие детали, позиционирование сплавов сплавов, защита сегментов (корругация, термоусадка).

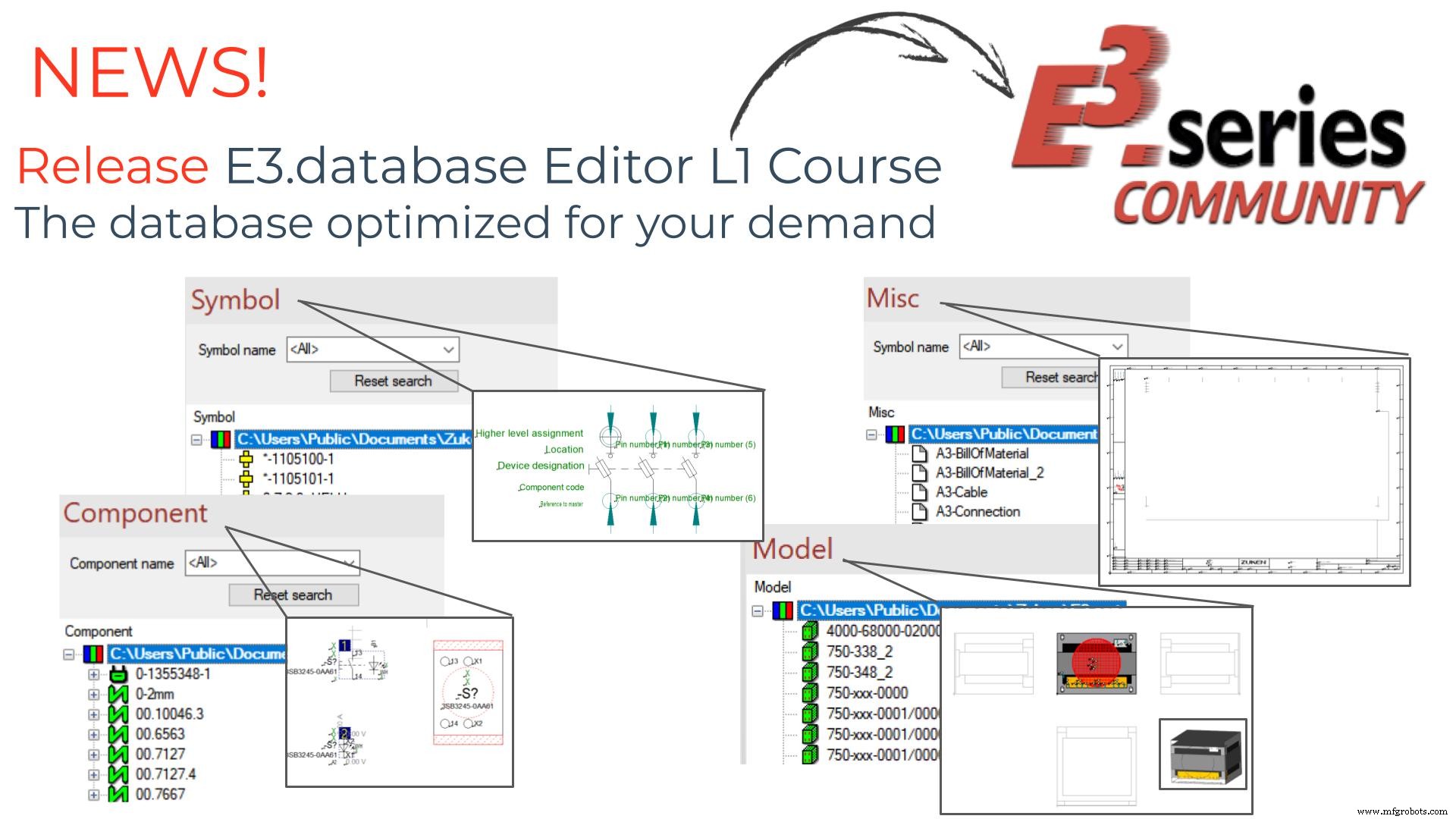

E3.dataBase Editor L1 — Оптимизированная БД под ваши нужды

Выучите: полное создание компонентов и моделей, символов, ассоциации символов и моделей для полной структуры компонента с атрибутами. Создание инверторов, контакторов, автоматов как динамических устройств, клемм, кабелей, кабельных групп, подсхем, сборок. Для моделей — структуры через экспорт DWG основных граней, модели рельсов и коробов, модель клеммы с уплотнением для автовыбора при проектировании по проводам. Новые атрибуты, тексты, конфигурации БД.

Протестируйте E3.series по кнопке ниже.
