Понимание кожного эффекта: влияние на проводники переменного тока и применение в РЧ

Глубина проникновения в меди для электротехники

В системах переменного тока кожной эффект заставляет ток концентрироваться у поверхности проводника, эффективно уменьшая поперечное сечение, переносящее ток. Это явление повышает активное сопротивление переменного тока выше значения постоянного тока, особенно на высоких частотах.

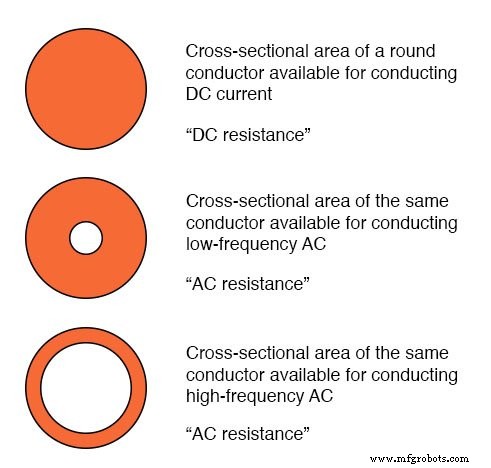

Иллюстрация:

Глубина проникновения уменьшается с ростом частоты.

В то время как сопротивление постоянного тока отражает полное сечение проводника, активное сопротивление переменного тока учитывает кожной эффект, что приводит к более высокому эффективному сопротивлению.

На очень высоких частотах ток по сути течёт в тонком поверхностном слое — делая твёрдый провод эквивалентным полому.

Полые проводники в РЧ-приложениях

В радиочастотных (РЧ) конструкциях кожной эффект намеренно используют. Поскольку токи РЧ не проникают в сердцевину твёрдого проводника, инженеры часто применяют полые металлические трубки для снижения веса и стоимости без ущерба для производительности. Большинство антенн и высокомощных РЧ-кабелей используют такие трубки.

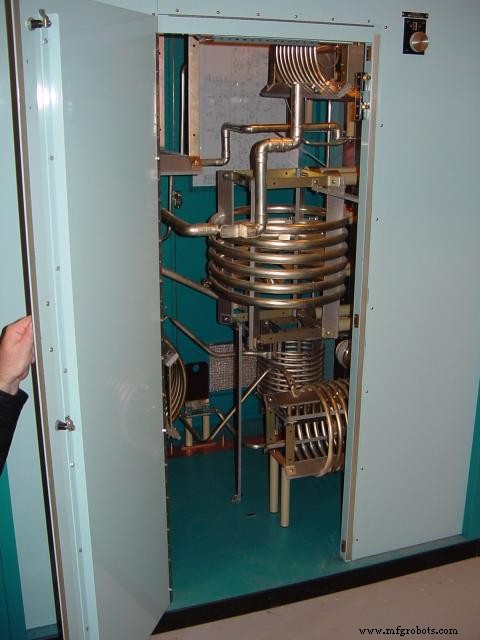

Пример: большие катушки в 50-кВт радиопередатчике изготовлены из полых медных трубок с серебряным покрытием, обеспечивающим отличную проводимость на глубине проникновения.

Высокомощные катушки из полых трубок.

Влияние сечения провода на частоту и эффективное сопротивление

Степень кожного эффекта зависит от калибра провода. Проводники большего сечения демонстрируют более выраженное увеличение активного сопротивления переменного тока относительно постоянного, чем тонкие проводники, на заданной частоте.

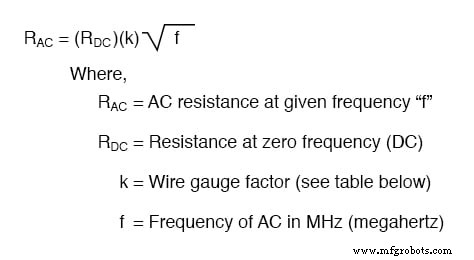

Для частот выше 1 МГц активное сопротивление можно приблизить формулой:

Ниже приведена таблица «k-фактора» — безразмерного значения для оценки активного сопротивления круглых проводников различных размеров по американской системе AWG.

Размер калибра и k-фактор

Например, медный провод 10 AWG с сопротивлением постоянного тока 25 Ом будет иметь активное сопротивление 2,182 кОм при 10 МГц, что наглядно демонстрирует драматическое влияние частоты.
