Stratasys Origin One против EnvisionTEC и Carbon

С момента приобретения компанией Origin в декабре 2020 года компании Stratasys они работали над перезапуском продукта Origin под брендом Stratasys. Stratasys Origin One уже доступен для заказа, доставка в четвертом квартале.

Программируемая фотополимеризация

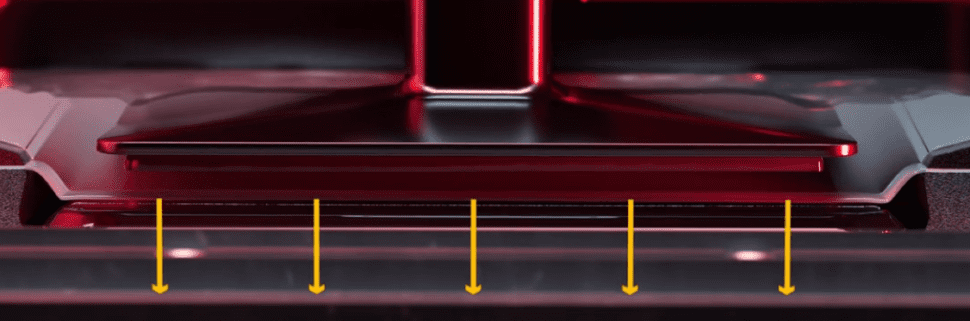

Технология, лежащая в основе Stratasys Origin One, называется программируемой фотополимеризацией или P3. Это форма фотополимеризации в ванне, а именно цифровая обработка света или DLP. Проще говоря, чан с фотополимерной смолой частично закрепляется на строительной платформе с помощью проектора высокого разрешения, слой за слоем. Важной особенностью технологии DLP является механизм разделения, используемый для предотвращения прилипания деталей во время печати. P3 использует пневматический механизм разделения, при котором воздух нагнетается под мембрану, чтобы слегка надуть ее, что позволяет легко удалить затвердевший слой. Это одна из областей, которая отделяет P3 и Origin от других машин с питанием от DLP, например от EnvisionTec и Carbon.

Stratasys не новичок в фотополимерных смолах. Их продуктовая линейка Polyjet на протяжении многих лет обеспечивает высокодетализированные 3D-печатные детали в полном цвете и широкий спектр материалов. Polyjet распыляет микроскопические слои фотополимерной смолы, которая затем полностью отверждается при каждом проходе и каждом слое. Благодаря наличию нескольких каналов для материалов, Polyjet может предоставлять многоцветные и многоматериальные детали с различными текстурами и отделками. Хотя Origin не может печатать многоцветные или многоматериальные детали, он превосходит Polyjet в производительности, точности и материалах промышленного качества.

Первый источник

Двумя основными игроками с DLP-машинами, которые конкурируют с Origin One от Stratasys, являются EnvisionTec и Carbon. Обе компании уже много лет работают в сфере DLP и разработали современное оборудование для аддитивного производства. В центре внимания этого блога - увидеть, как машины от EnvisionTEC и Carbon сочетаются с Origin One от Stratasys и почему это лучший выбор. Во-первых, вот характеристики Origin One.

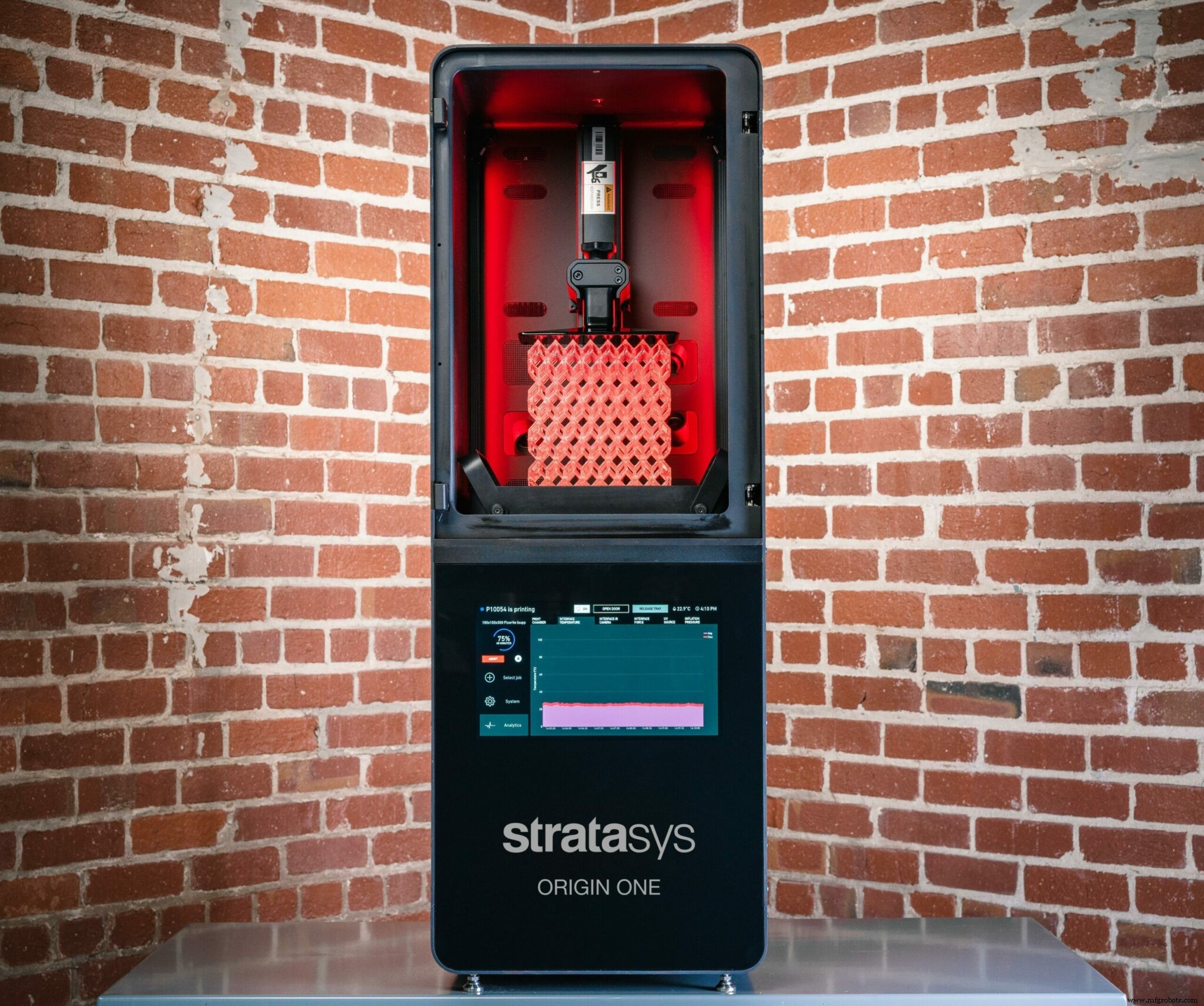

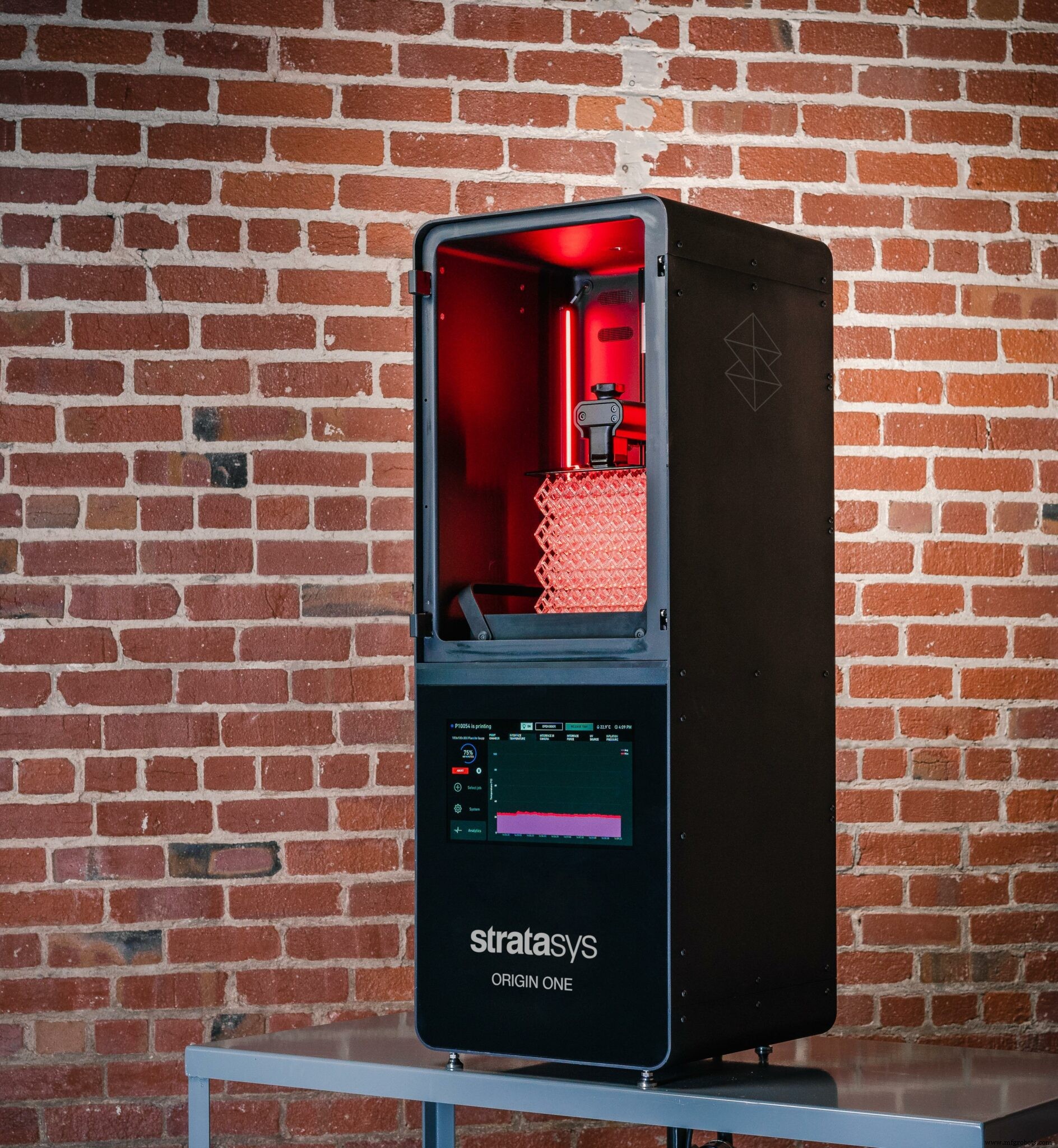

Stratasys Origin One

Конверт сборки: 192 х 108 х 370 мм

Программное обеспечение: Облачная лицензия Origin One, лицензия Autodesk Netfabb сроком на 1 год

Материалы: Смолы 385 нм от партнеров по материалам экосистемы Stratasys, доступна полностью разблокированная лицензия

Механизм разделения: P3 Пневматический

Точность: +/- 0,001 ″ или 25 мкм

Stratasys Origin One - это полностью открываемая и программируемая машина. Он способен печатать самые разные детали, от высокоточных деталей с деталями размером от 50 мкм до крупных блочных деталей, охватывающих всю площадь сборки. Рабочий процесс начинается с облачного веб-приложения Origin, в котором выбираются параметры печати. Поддержка GrabCAD Print от Stratasys будет поддерживаться в 2022 году. Машина также поставляется с годовой подпиской на Autodesk Netfabb для дальнейшей обработки заданий. После завершения печати детали промываются изопропиловым спиртом в ультразвуковой ванне. Этот процесс удаляет излишки смолы и очищает детали перед отверждением. После нескольких минут очистки детали помещаются в УФ-сушильную камеру на 5-10 минут, в зависимости от размера детали и выбранного материала.

Stratasys установила партнерские отношения с крупными поставщиками материалов, такими как Henkel, DSM и BASF, для разработки и аттестации материалов для Origin One. Многие материалы Henkel были разработаны с использованием материала Origin One. Также доступна лицензия на комплект для разработки материалов, которая полностью разблокирует машину для любых 385-нанометровых смол.

EnvisionTec

Есть два принтера от EnvisionTec, которые сравниваются с Origin One. Perfactory P4K Series и Envision One cDLM Mechanical. Начнем с серии Perfactory P4K, всего четыре модели.

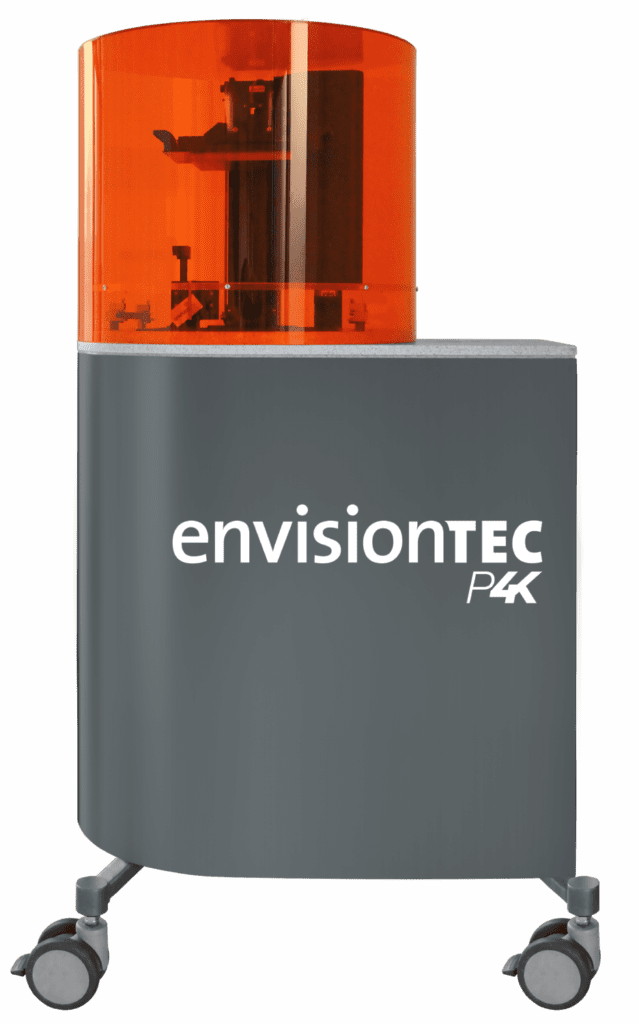

EnvisionTec P4K

Модели: P4K 35, 62, 75 или 90

Конверт сборки:
90 x 56 x 180 мм (P4K 35)
160 x 100 x 180 мм (P4K 62)
192 x 120 x 180 мм (P4K 75)
230 x 143,75 x 180 мм (P4K90)

Программное обеспечение: Envision One RP

Материалы: Смолы 385 нм, разработанные и продаваемые EnvisionTEC

Разрешение: 35 мкм, 62 мкм, 75 мкм или 90 мкм

Механизм разделения: Механический наклон

EnvisionTEC имеет обширный портфель материалов, который охватывает широкий спектр инженерных приложений. P4K - это в основном заблокированная система. Сторонние материалы не могут быть использованы, и материалы должны быть приобретены у EnvisionTEC. Системные настройки также заблокированы. Когда используется новый материал, EnvisionTEC должен отправить параметры сборки на принтер до начала печати. P4K может работать с небольшими деталями и обеспечивать высокую пропускную способность благодаря тому же рабочему процессу, что и Origin One. Механический механизм разделения под наклоном обеспечивает хорошую отделку поверхности, но приводит к более медленной скорости сборки, чем у Origin One.

P4K немного сложнее в эксплуатации. В нем используется трудоемкая и деликатная процедура выравнивания, которая, если она не идеальна, может привести к неудачным отпечаткам или колебаниям качества деталей в разных областях лотка. Как и все перечисленные DLP-принтеры, P4K может печатать детали с превосходной обработкой поверхности и мелкими деталями.

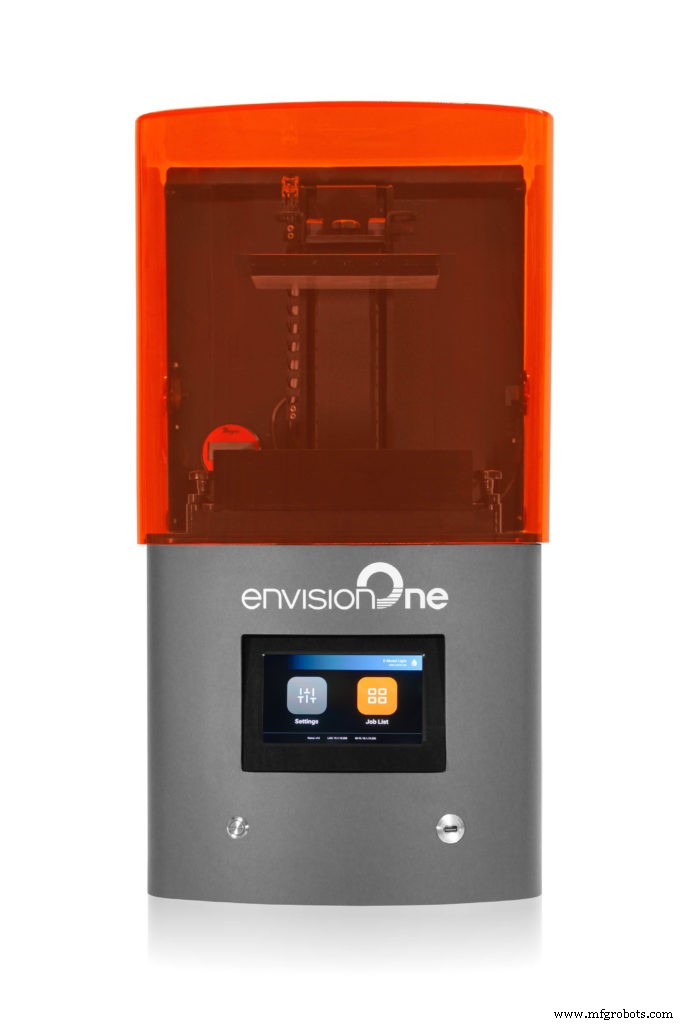

Envision One cDLM Mechanical

Конверт сборки: 180 x 101 x 175 мм

Программное обеспечение: Envision One RP

Материалы: Смолы 385 нм, разработанные и продаваемые EnvisionTEC

Разрешение: 93 мкм

Механизм разделения: Непрерывная печать, мертвая зона по кислороду

Envision One cDLM Mechanical очень похож на P4K, но имеет некоторые ключевые отличия. Он предлагает немного меньше материалов, чем P4K, из-за других механизмов разделения. CDLM Mechanical перекачивает кислород под емкость со смолой, что создает «мертвую зону» из-за взаимодействия кислорода и смолы. Это позволяет платформе сборки непрерывно двигаться вверх по Z, что сокращает время печати. Одним из недостатков этого механизма разделения является то, что кислород вызывает вдавливание кислородопроницаемой пленки, что приводит к «эффекту купола». Это вызывает видимые различия в области сборки, что может привести к получению неточных деталей. Кроме того, присутствие кислорода ограничивает типы химикатов, которые могут быть напечатаны. CDLM Mechanical имеет такую ​​же сложную процедуру выравнивания, как и P4K, и системные настройки не могут быть изменены.

Карбон 3D

Carbon 3D имеет 2 принтера DLP, которые сравниваются с принтером Origin. Карбон М1 и М2. Поскольку единственная разница заключается в объеме сборки, давайте посмотрим на M2 большего размера.

Углерод M2

Конверт сборки: 189 x 118 x 326 мм

Программное обеспечение: Углеродное программное обеспечение

Материалы: Смолы, разработанные углеродом, некоторые сторонние производители

Разрешение: 75 мкм

Механизм разделения: Кислородная мертвая зона

Carbon M2 - надежная система с хорошим программным обеспечением для подготовки к печати и выбором материалов. Системные настройки заблокированы и отправлены Carbon, и хотя большинство материалов необходимо приобретать непосредственно у Carbon, они постепенно добавляют сторонние опции. Большинство высокоэффективных материалов Carbon представляют собой двухкомпонентные смолы. После смешивания смол их жизнеспособность составляет 8-12 часов. После этого материал нельзя распечатать. Это приводит к большому количеству отходов, более 100 мл на сборку. Рабочий процесс немного отличается от машин, описанных выше, поскольку для большинства углеродных смол требуется термическое пост-отверждение в течение 8-12 часов, что означает гораздо большее время для разделения.

Модель покупки Carbon M2 - «машина как услуга». Карбон заменяет машину каждые 3 года, что означает высокий срок службы и надежность. Однако, поскольку машина не принадлежит пользователю, а углеродные материалы дороже, чем варианты сторонних производителей, общая стоимость владения M2 выше, чем у Origin One. Подобно Envision One cDLM Mechanical, механизм разделения в M2 представляет собой мертвую зону для кислорода. Помимо ограничения типов химического состава, которые могут быть напечатаны, этот механизм разделения снижает качество деталей на мелких деталях, делает практически невозможной печать больших поперечных сечений и приводит к тому, что детали в хрупком зеленом состоянии перед отверждением. В целом Carbon M2 - мощная машина, но заблокированные системные настройки, ограниченный выбор материалов и высокая стоимость владения делают Origin One лучшим выбором.

В Origin One есть все, что вам нужно от 3D-принтера DLP. Он имеет полностью программируемые настройки печати, лучшую в своем классе точность размеров, пропускную способность и качество деталей, а также открытый выбор материалов. Детали очень прочны в зеленом состоянии до отверждения, что делает рабочий процесс простым и масштабируемым. Кроме того, теперь, когда Origin One работает под брендом Stratasys, он поставляется с инфраструктурой и поддержкой, которые были краеугольным камнем Stratasys с момента его создания. Технология DLP превращает индустрию аддитивного производства в конечные приложения, бросая вызов традиционным методам производства. В условиях постоянно меняющихся цепочек поставок и логистических проблем предприятия ищут собственные решения, которые обеспечат им необходимую гибкость, производительность и качество. Для этого существует только одна машина DLP - Stratasys Origin One.

---
