5 основных ошибок файла STL, которые следует знать перед печатью

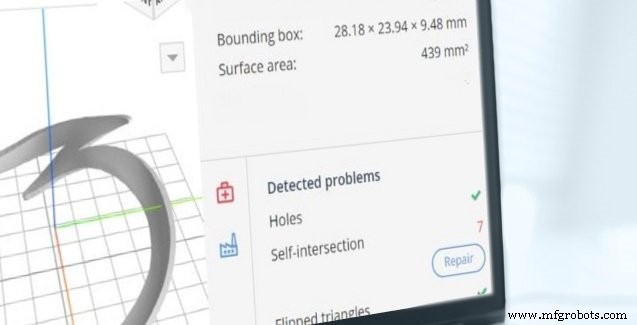

Вверху:AMFG AM Automation Software предоставляет мощные инструменты для подготовки файлов и управления производством.

Преобразование модели, созданной в САПР, в совместимый формат файла для 3D-печати - неизбежный шаг в процессе 3D-печати. Чаще всего используется формат файла STL, который позволяет 3D-принтеру интерпретировать данные модели САПР, а затем создавать физический объект. Однако, когда файл STL плохо экспортируется, это может привести к множеству неожиданных и, как правило, нежелательных результатов, влияющих на возможность печати детали. Итак, каковы наиболее распространенные ошибки файла STL, которые могут возникнуть после преобразования файлов?

Что такое файл STL?

STL остается наиболее часто используемым типом файлов в аддитивном производстве. При преобразовании из САПР файл STL представляет поверхность цифровой модели в виде сетки треугольников, которые состоят из 3 элементов:

1. Вершины (точки)

2. Края (линии между точками)

3. Грани (поверхности между линиями)

У каждого треугольника также есть нормальный вектор, который определяет, какая сторона треугольника обращена наружу. В отличие от файла САПР, файл STL является приближенным к исходному проекту и содержит информацию как о внутренней, так и о внешней части детали.

5 основных ошибок файла STL

Правильная модель на основе STL характеризуется замкнутыми и соединенными треугольниками, которые не пересекаются, и где каждое ребро является частью двух треугольников. Однако при преобразовании из CAD в STL часто могут возникать ошибки из-за ошибки преобразования. Эти ошибки могут напрямую повлиять на то, сможете ли вы распечатать свою деталь на 3D-принтере.

1. Отверстия или зазоры в сетке

Одна из наиболее частых ошибок, приводящих к сбоям при печати, - отсутствие треугольников. Это происходит, когда смежные треугольники не имеют двух общих вершин. Если эту ошибку не заметить, принтер не сможет правильно распечатать дизайн. Вот почему так важно сделать дизайн в виде файлового формата STL или, как его еще называют, водонепроницаемым - а это значит, что на поверхности не должно быть зазоров.

2. Перевёрнутые нормали

Каждый треугольник в сетке имеет вектор нормали, который указывает на внешнюю сторону треугольника. Нормали указывают принтеру, в какую сторону добавлять материал. Иногда вектор нормали обращен в обратном направлении, и это может привести к путанице в процессе печати. Когда спроектированная модель имеет перевернутую нормаль, 3D-принтер испытывает трудности с идентификацией внутренней и внешней стороны модели, и поэтому модель не может быть точно разрезана и напечатана.

3. Пересекающиеся и перекрывающиеся треугольники

Эта ошибка возникает, когда две поверхности перекрываются или пересекаются друг с другом из-за сложности внутренней геометрии. Хотя обычно для исправления такой ошибки не требуется слишком много усилий, если ее не исправить, это неизбежно приведет к увеличению времени и затрат на процесс, поскольку для модели потребуется больше материала. Чтобы избежать неудачной печати, вам нужно будет удалить или объединить эти треугольники с помощью программного обеспечения для восстановления файлов.

4. Плохие края

Проблема плохих краев возникает, когда края треугольников неправильно соединены друг с другом, что приводит к образованию отверстий и плохих контуров. Плохие края приводят к тому, что дизайн не может быть разнообразным, а это означает, что цифровую модель нельзя распечатать. Исправление и сглаживание плохих краев с помощью специальных программных инструментов может помочь исправить файл и позволит вам напечатать высококачественный объект

5. Шумовые снаряды

Раковины - это внешние слои принта на внешней стороне модели. Чем больше количество оболочек, тем плотнее внешние стенки печатной детали. Однако, когда оболочка становится слишком маленькой, она становится ненужной и малоэффективной. Такие оболочки называются «шумовыми оболочками», хотя с ними легко справиться, переворачивая перевернутые треугольники.

К счастью, программное обеспечение AMFG для автоматизации AM может автоматически анализировать и исправлять наиболее распространенные файловые ошибки - так что вам не придется.

Другие соображения

Помимо наиболее распространенных ошибок файла STL, по-прежнему важно уделять время тщательному изучению конструкции вашей детали перед отправкой файла на 3D-печать.

Проверка толщины стенки вашей части жизненно важно для достижения баланса между печатной частью, которая является достаточно прочной, при сохранении как можно большего количества материала. Тонкие стенки означают, что ваша модель не сможет распечатать или будет слишком хрупкой и легко сломается. С другой стороны, слишком толстые стены вызывают слишком большое внутреннее напряжение, которое может привести к растрескиванию и поломке. Однако с помощью программного обеспечения AMFG для подготовки деталей вы можете легко проанализировать толщину стенок вашей детали.

Еще один фактор, который следует учитывать, - это размер вашего файла STL . , так как вы можете получить размер файла намного больше, чем требуется, из-за чрезмерного количества треугольников в сетке STL. Важно помнить, что чем больше треугольников содержит ваш файл, тем сложнее будет принтеру обработать и разрезать его. Хотя это не обязательно приведет к неудачной печати, очень большой размер файла вызовет трудности в управлении процессом, поэтому в этом случае потребуется уменьшение треугольника.
