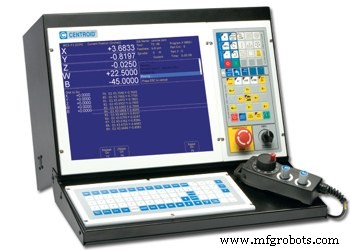

Полное руководство по G-кодам Centroid M-Series для фрезерных станков
Полный список G-кодов Centroid M-Series (фрезерные станки с ЧПУ). В одной строке может быть несколько G-кодов; если в строке несколько кодов из одной группы, активен останется последний.
Операторское руководство Centroid M-Series
Наладчики могут бесплатно скачать Centroid M-Series Operator's Manual с сайта Centroid.
CENTROID CNC Programming Operating Manuals Free Download
G-коды Centroid M-Series
| G-код | Описание |
|---|---|
| G00 | Быстрое позиционирование |
| G01 | Линейная интерполяция |
| G02 | Круговая/винтовая интерполяция CW |
| G03 | Круговая/винтовая интерполяция CCW |
| G04 | Выдержка (Dwell) |
| G09 | Замедление и остановка (ранее Exact Stop) |
| G10 | Установка параметров |
| G17 | Выбор плоскости интерполяции XY |
| G18 | Выбор плоскости интерполяции ZX |
| G19 | Выбор плоскости интерполяции YZ |
| G20 | Выбор дюймовых единиц |
| G21 | Выбор метрических единиц |
| G22 | Рабочая зона ВКЛ |
| G23 | Рабочая зона ВЫКЛ |
| G28 | Возврат в референтную точку |
| G29 | Возврат из референтной точки |
| G30 | Возврат во вторую референтную точку |
| G40 | Отмена компенсации режущего инструмента |
| G41 | Компенсация режущего инструмента – влево |
| G42 | Компенсация режущего инструмента – вправо |
| G43 | Компенсация длины инструмента (+) |
| G43.3 | Компенсация длины инструмента (+) с компенсацией наклона оси |
| G44 | Компенсация длины инструмента (-) |
| G49 | Отмена компенсации длины инструмента |
| G50 | Масштабирование/зеркалирование ВЫКЛ (опционально) |
| G51 | Масштабирование/зеркалирование ВКЛ (опционально) |
| G52 | Смещение начала локальной системы координат |
| G53 | Быстрое позиционирование в машинных координатах |
| G54 | Выбор рабочей системы координат #1 |
| G55 | Выбор рабочей системы координат #2 |
| G56 | Выбор рабочей системы координат #3 |
| G57 | Выбор рабочей системы координат #4 |
| G58 | Выбор рабочей системы координат #5 |
| G59 | Выбор рабочей системы координат #6 |
| G61 | Модальное замедление и остановка (ранее Exact Stop Mode) |
| G64 | Режим сглаживания / Отмена модального замедления и остановки |
| G65 | Вызов макроса |
| G68 | Поворот координат ВКЛ |
| G69 | Поворот координат ВЫКЛ |
| G73 | Высокоскоростное пекочное сверление |
| G74 | Контр-тактное нарезание резьбы (Counter Tapping) |
| G76 | Цикл точного растачивания |
| G80 | Отмена заранее запрограммированного цикла |
| G81 | Сверление и центрирование |
| G82 | Сверление с выдержкой |
| G83 | Глубокое сверление |
| G84 | Нарезание резьбы (расточка) |
| G85 | Растачивание |
| G89 | Растачивание с выдержкой |
| G90 | Режим абсолютного позиционирования |
| G91 | Режим инкрементного позиционирования |
| G92 | Установка абсолютной позиции |
| G93 | Обратное время ВКЛ |
| G93.1 | Velocity Scrubber для сглаженных данных обратного времени |
| G94 | Обратное время ВЫКЛ |
| G98 | Возврат в исходную точку |
| G99 | Возврат в точку R |
| G117 | Поворот выбора плоскости XY |
| G118 | Поворот выбора плоскости ZX |
| G119 | Поворот выбора плоскости YZ |
| G173 | Составное высокоскоростное пекочное сверление |
| G174 | Составное контр-тактное нарезание резьбы |
| G176 | Составной цикл точного растачивания |
| G180 | Составная отмена заранее запрограммированного цикла |
| G181 | Составное сверление и центрирование |
| G182 | Составное сверление с выдержкой |
| G183 | Составное глубокое сверление |
| G184 | Составное нарезание резьбы |
| G185 | Составное растачивание |
| G189 | Составное растачивание с выдержкой |
