Освоение программирования дуг ЧПУ: Пошаговое упражнение G-кода с параметрами I и K

Упражнение по программированию дуги с I и K. Используется G-код G03.

Освоение программирования дуг ЧПУ: Пошаговое упражнение G-кода с параметрами I и K

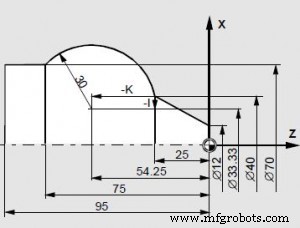

Упражнение по программированию дуги ЧПУ

N10 GOO X0 Z0 N20 G01 X12 F0.3 N30 G01 X40 Z-25 N40 G03 X70 Z-75 I-3.335 K-29.25 N50 G01 Z-95 N60 G00 X200 Z200

Руководство по программированию ЧПУ — 3-е издание Питера Смида: Полный справочник по Fanuc и не только Бесплатный калькулятор Secolor Turning — точные рекомендации по скорости резания
