ЧПУ-резка vs Лазерная резка: выбор оптимального производственного процесса

И ЧПУ-резка, и лазерная резка применяются в производстве и дают точные, надежные детали, но работают по разным принципам. Важно понять ключевые различия, чтобы выбрать правильного подрядчика и метод обработки.

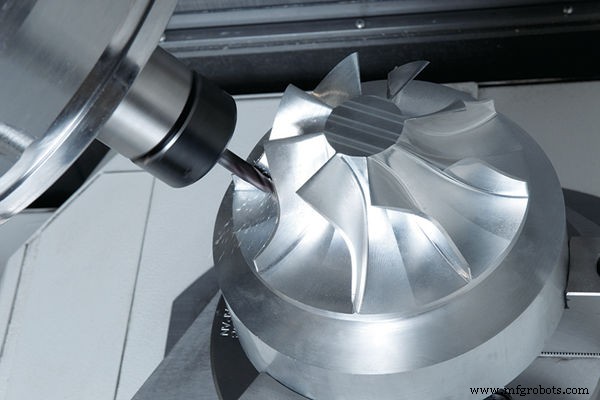

Что такое ЧПУ-резка

ЧПУ-фрезеры и лазерные станки схожи: управление ЧПУ, высокая точность, низкие отходы, высокая производительность. Оба используются для изготовления деталей и создания неограниченных дизайнов.

ЧПУ-резка — контактный метод с точным позиционированием и скоростью.

Различия: лазер режет теплом, ЧПУ-фризка — трением (механическим воздействием). Лазер использует луч вместо физического резака. ЧПУ-фреза выигрывает в резании прямых, кривых и диагональных линий, недоступных другим методам.

Главное отличие — ниже стоимость ЧПУ-резки vs лазерной. Оба режут пену, дерево, пластик, акрил. Лазер справляется с твердыми камнями и металлами лучом для кастомных форм. Лазер — бесконтактный метод, выполняющий много операций. Дает высокую допускаемую точность, детали не требуют доводки. Чистый срез за счет термического воздействия.

ЧПУ-фреза использует специальные резаки для быстрого производства. Кастомный дизайн создается в AutoCAD, CorelDraw. ЧПУ-резка позволяет множественное изготовление и работу с толстыми материалами. Легко контролировать глубину резания. Нет обесцвечивания кромок, возможно создание 3D-резов.

ЧПУ-резающие инструменты

Качество работы и деталей зависит от режущих инструментов. Различные резаки позволяют множественные операции, удаляют лишний материал сдвиговым деформированием. Тип резака влияет на скорость шпинделя, подачу, размер стружки. Ключевые свойства эффективного инструмента:

• Высокая теплопроводность
• Высокая износостойкость
• Стабильность, твердость, химическая инертность
• Технологичность изготовления

Частые материалы резаков:

Керамика

Для чистовой обработки твердых материалов, чугуна, суперсплавов. Высокая коррозионная и тепловая стойкость.

Углеродистая сталь

Дешевая, для низкоскоростных операций. Состав: кремнезь, марганец, 0,6–1,5% углерода. Применение: сверление, точение, резаки, штамповка.

Твердые сплавы (Cemented Carbide)

Для отличной чистовой поверхности. Основаны на тантале, вольфраме, титане. Для высокоскоростной обработки, выдерживают до 1000 °C.

Быстрорежущая сталь (HSS)

Жесткий материал: вольфрам, молибден, хром. Сочетание улучшает износостойкость, вязкость, твердость. Покрытия улучшают характеристики.

Покрытия резаков повышают функциональность, ресурс, твердость. Популярные покрытия:

1. Алмазное
2. Нитрид титана (TiN)
3. Нитрид хрома (CrN)
4. Карбонитрид титана (TiCN)
5. Super-life TiN (AlTiN)

Правильный выбор инструмента критичен для точности, производительности, точности и эффективности работы станка. Грамотный выбор — залог успеха проекта.

5 типов резания в ЧПУ-фрезеровке

ЧПУ-фрезеровку делят на 5 типов: сверление, внешние контуры (male cuts), внутренние контуры (female cuts), резка по центру линии (online cutting), вычистка полостей (cleanouts).

1) Сверление (Drilling)

Внутренние резы для создания отверстий точного диаметра резака.

2) Внешние контуры / Male Tool Paths

Наружный контур детали или финальный срез. Резак работает снаружи, гарантируя габариты готовой детали. Применяется снаружи, немного за пределами контура. Нельзя получить внутренний угол 90° и острые внутренние кромки — ограничение формы резака.

3) Внутренние контуры (Female Cuts)

Удаление материала для создания полости. Размер траектории больше диаметра резака (в отличие от male cuts). Внутренние углы также скруглены.

4) Резка по центру линии (Online / On Center Cutting)

Движение по простому сегменту линии, используется для форм. Формы могут требовать дополнительных резов (фаска V-резаком).

5) Вычистка полостей (Cleanouts)

Создание желобов для 3D-фрезеровки, без обмотки стружки. Может быть длительным, используются крупные резаки для больших площадей. Резет до заданной глубины, аналогично вырезыванию каноэ.

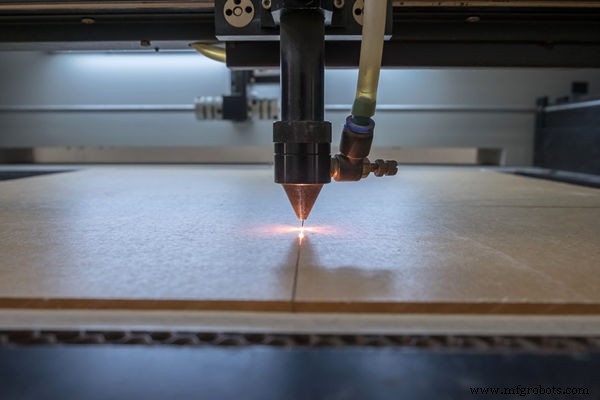

Что такое лазерная резка с ЧПУ

ЧПУ-лазер (часто — резка листового металла) испаряет, плавит и удаляет материал лазерным лучом. Использует оптику, систему наведения и ассистентный газ для фокусировки луча в детали.

Основные типы лазеров резки:

1. Гибридная лазерная резка
2. Летающая оптика (Flying Optical)
3. Движущийся материал (Moving Material)

Обеспечивает равномерные резы на сложных деталях. Ограничения на тонких деталях, дает чистые вертикальные кромки.

Характеристики лазерной резки

Лазерная резка выполняется:

1. Nd:лазер — для сверления, низкие повторы, высокие импульсы энергии.
2. CO₂ — для резки, маркировки, сверления, гравировки.
3. Nd:YAG — для настройки, гравировки, сверления, высокие импульсы энергии.

Широко применяется в электронике, судостроении, металлургии за высокую точность.

Основные характеристики:

• Высокое качество реза и скорость
• Гибкость и малая деформация материала
• Экономичность и низкий тепловой вклад

Преимущества лазерной резки

1) Точные резы и высокая точность

Лазер — лучший выбор для точных деталей. Фокусированный луч режет с высокой точностью. Толеранс 0,003–0,006 мм. Медицина и авиация используют лазер для критических деталей.

2) Низкое энергопотребление

Меньше энергии, нет движущихся частей. Низкое потребление даже при рефлектирующих и толстых материалах. Снижает стоимость проекта, позитивно влияет на процесс.

3) Высокая утилизация листа, меньше отходов

Максимальное использование листа для полезных деталей. Снижает затраты и ускоряет производство. Меньше времени на подготовку новых листов, меньше отходов.

4) Низкие затраты на обслуживание и ремонт

Лазерные инструменты ЧПУ имеют мало движущихся частей — ключевой фактор низких операционных расходов. Экономично для малых и крупных серий. Причина: нет физической режущей поверхности и оснастки для переналадки.

Типы лазерной резки для листового металла

Три типа для листового металла:

1. Волоконный (Fibre)
2. Nd:YAG (Неодимовый ягроловский алмазоимитатор)
3. Углекислый газ (CO₂)

1) Волоконный (Fibre)

Подходит для алюминия, меди, латуни. Твердотельный лазер. Преимущества: высокое качество луча и температура, вибрационная стабильность, высокая выходная мощность, низкое обслуживание. Короткая длина волны затрудняет процесс, но дает малые пятна фокуса.

2) Nd:YAG

Кристаллический лазер, твердотельный. Хорош для широкого спектра материалов. Высокая плотность мощности — точность и тесные пятна. Преимущества: высокое DPI, быстрая обработка тонких материалов, высокая плотность мощности. Недостатки: дорогие накачивающие диоды, короткая длина Релея, частая замена — сложно резать толстые/твердые материалы.

3) CO₂ лазер

Самый мощный тип, длинная инфракрасная длина волны. Поглощается мягкой сталью, титаном, алюминием, нержавейкой. Преимущества: высокая скорость, широкий спектр материалов. Недостатки: большое фокальное пятно, низкая плотность мощности, не режет ИК-рефлектирующие материалы.

Различия между ЧПУ-резкой и лазерной резкой

1) Высокая точность и качество реза

Лазер выигрывает в точности углов и кривых. Радиус 0,1 мм (0,004 дюйма) vs ЧПУ-фреза 2–0,08 мм. Точное проектирование кривых и углов с высокой точностью возможно на лазере. Снижает отходы и общую стоимость.

2) Высокая скорость

Лазер в 2 раза быстрее ЧПУ-фрезы. Резка за один проход, толстые детали легче. Не требует закрепления заготовки и физического усилия. Лазер дает готовый продукт без зажимов и постобработки — огромная экономия времени и денег.

3) Низкая стоимость обработки

Лазер не требует зажимов и постобработки. Фактор снижает стоимость проекта. Готовый продукт с обрезкой по контуру — сложно на ЧПУ-фрезе. Ручная работа и фреза не дают перфекции лазера.

4) Минимальная постобработка

Лазерная резка исключает дополнительные шаги ЧПУ-фрезеровки: полировку пламени, вакуумную подготовку, фиксацию материала. Снижает трудозатраты, повышает маржу.

5) Применение и использование

Судостроение: высокие требования к точности передачи и сегментации корпуса. Стальной лист — основной материал. Лазерная резка листов — отличная альтернатива.

В судостроении: лазер, плазма, пламя, срез. Лазер превосходит:

• Малая тепловая деформация
• Высокая точность реза
• Сокращение цикла сборки, трудозатрат, нагрузки
• Исключение вторичной обработки + нет шлака + гладкая поверхность
• Обработка малых отверстий, окружностей, кривых поверхностей

CO₂ лазерная технология наиболее распространена в судостроении, продвигает сталь, авто и другие отрасли.

Современная лазерная технология становится эффективнее и универсальнее. Служит медицине, авиации — дает тесные чистые резы. Но сложность, обслуживание и высокая стоимость ограничивают бытовое применение. Крупные компании используют лазер, в малом бизнесе и быту — редко.

ЧПУ-резка умеет резать крупногабаритные детали, использует вращающийся резак для удаления материала из массива дерева. Преимущества над лазером: нет обесцвечивания кромки, отличный контроль глубины, возможность 3D-объектов и резов. Способность резать толстые детали — главное преимущество ЧПУ-резки над лазером.

ЧПУ-системы режут сложные 3D-детали: трубы, колпаки высокого давления, профили V, Y, K сечения. ЧПУ-резка делает доступными сложные детали для ЧПУ-обработки.

Как выбрать: ЧПУ-резка или лазерная резка

Из изложенного можно определить, что лучше для вашего проекта. Конкретные станки, возможности лазера и сферы применения должны соответствовать требованиям.

В WayKen есть экспертиза и опыт для помощи. Звоните или посетите сайт для подробностей.
