Что такое конический транспортир и как он работает?

Что такое транспортир?

Транспортир — это измерительный инструмент, обычно сделанный из прозрачного пластика или стекла, для измерения углов. Некоторые транспортиры представляют собой простые полукруги. Более продвинутые транспортиры, такие как угломер, имеют один или два поворотных рычага, которые можно использовать для измерения угла.

Большинство транспортиров измеряют углы в градусах (°). Транспортиры в радианах измеряют углы в радианах. Большинство транспортиров делятся на 180 равных частей. Некоторые точные транспортиры дополнительно делят градусы на угловые минуты.

Они используются для различных механических и инженерных приложений. Обычно используется на уроках геометрии в школах.

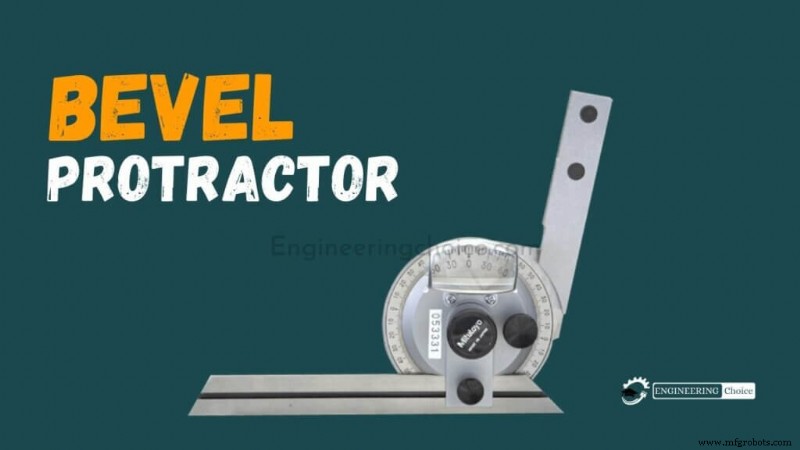

Что такое конический транспортир?

Конический транспортир представляет собой градуированный круговой транспортир с одним поворотным плечом; используется для измерения или разметки углов. Иногда прикрепляют весы нониуса для более точных показаний. Он имеет широкое применение в архитектурном и механическом черчении, хотя его использование сокращается с появлением современного программного обеспечения для черчения или САПР.

Универсальные угломеры также используются производителями инструментов; поскольку они измеряют углы с помощью механического контакта, они классифицируются как механические транспортиры.

Транспортир используется для определения и проверки углов с очень жесткими допусками. Он показывает до 5 угловых минут (5′ или 1/12°) и может измерять углы от 0° до 360°.

Угольный транспортир состоит из балки, градуированного циферблата и лезвия, которое соединено с поворотной пластиной (со шкалой нониуса) с помощью гайки с накатанной головкой и зажима. Когда края балки и лезвия параллельны, небольшая отметка на поворотной пластине совпадает с нулевыми линиями на градуированном циферблате.

Для измерения угла между лучом и лезвием, составляющего 90° или менее, показание можно получить непосредственно по градуировке на циферблате, обозначенной меткой на поворотной пластине. Чтобы измерить угол более 90 °, вычтите из 180 ° число градусов, указанное на циферблате, поскольку циферблат градуируется от противоположных нулевых отметок до 90 ° в каждую сторону.

Поскольку промежутки как на основной шкале, так и на шкале нониуса нумеруются как справа, так и слева от нуля, можно измерить любой угол. Отсчеты можно снимать вправо или влево, в зависимости от того, в каком направлении перемещается ноль на основной шкале.

Принцип работы нониусного угломера

Поскольку базовая пластина (приклад) выступает в качестве одной из рабочих кромок, а другая рабочая кромка будет лезвием, которое удерживается на круглой пластине. как вы можете видеть, некоторые из образцов положения транспортира Вернье в действии.

Это регулировочное лезвие можно вращать вместе с круглой пластиной на основном корпусе. Это означает, что нониусная шкала на круглой пластине будет вращаться по основной шкале, которая градуирована на основном корпусе, как показано ниже.

Шкала Вернье имеет 12 делений по обе стороны от центрального нуля. (Это означает, что на нониусной шкале 24 деления). 12 делений обозначаются как 60 минут на нониусной шкале (например, 15, 30, 45, 60). Это означает, что 12 делений =60 минут

Одно деление =60/12 =5 минут. На основной шкале эта же часть представлена ​​как 23° (12 делений нониуса =23° на основной шкале). Одно деление по шкале Вернье =1,91666° =1° 55′ (один градус 55 минут).

Принцип работы аналогичен штангенциркулю, ноль на нониусной шкале перемещается по основной шкале. Во время измерения нулевая линия на нониусной шкале показывает показание на основной шкале, называемое показанием основной шкалы.

Где-то деления на нониусной шкале совпадут с делениями на Главной шкале. это показание отмечается как показание шкалы Вернье. С этими значениями вместе с наименьшим числом угловых транспортиров мы можем вычислить чтение.

Части угломера

• Поворотная пластина: Поворотная пластина вращается над циферблатом. В эту поворотную пластину встроена нониусная шкала.
• Увеличительное стекло: Поворотная пластина также имеет увеличительное стекло над нониусной шкалой. Это увеличительное стекло используется для более четкого просмотра значений углов на основной шкале и нониусной шкале.
• Шкала нониуса: Нониусная шкала закреплена на поворотной пластине и перемещается вместе с поворотной пластиной. Нониусная шкала показывает оставшийся угол в минутах. В 1 градусе 60 минут. Эта нониусная шкала добавлена ​​в угломер для повышения точности измерения угла. В центре нониусная шкала имеет ноль. Нониусная шкала имеет 12 делений по обе стороны от нуля, и каждое деление соответствует 5 минутам. Таким образом, с каждой стороны от нуля на нониусной шкале по 60 минут.
• Угловой стопорный винт: Этот угловой стопорный винт используется для фиксации угломера под определенным углом, чтобы после фиксации угол можно было измерить без каких-либо помех. угловой стопорный винт предотвращает вращение поворотной пластины относительно циферблата или шкалы циферблата.
• Набрать: Это основание транспортира, над которым расположены остальные части. Над этим циферблатом отмечена основная шкала или шкала циферблата.
• Шкала циферблата: Эта циферблатная шкала является основной частью угломера. Он содержит градуированную шкалу угла от значения   0 градусов до 360 градусов. В этой градуированной шкале пронумерована каждая десятая степень. Эти 360 градусов разделены на четыре сегмента по 90 градусов в каждом.
• Блейд: Это лезвие изготовлено из высокоуглеродистой стали. Это лезвие представляет собой коническое лезвие. Это лезвие имеет длину 150 мм или 300 мм в зависимости от угломера. Когда лезвие параллельно ложе, ноль шкалы нониуса совпадает с нулем основной шкалы или шкалы циферблата. Одна сторона лезвия имеет край 45 градусов, а другая сторона имеет угол 30 градусов, так что 45 градусов и 30 градусов могут быть непосредственно измерены с помощью этих краев.
• Винт блокировки лезвия: Для блокировки лезвия в определенном месте имеется стопорный винт. Этот винт используется, когда мы устанавливаем необходимую длину лезвия с поверхностью заготовки.
• Акции: Шток является одной из контактирующих поверхностей угломера при измерении угла. Приклад является неотъемлемой частью циферблата. При движении циферблат также вращается относительно лезвия, и значение угла изменяется на шкале циферблата. Задание или заготовка, угол которой необходимо измерить, соприкасаются с этой заготовкой с одной стороны. Другая сторона рабочей поверхности, угол которой необходимо измерить, остается в контакте с лезвием. Лезвие угломера проходит внутри прорези в ложе.

Преимущества угломера

• Он может очень точно измерять угол до 5 угловых минут и может измерять угол до 360 градусов.
• Это очень точное измерение.
• Он используется для определения и проверки углов опоры с очень малым допуском.

Применения конического транспортира

• Конический транспортир используется для проверки V-образных блоков.
• Он используется для проверки внутренней скошенной поверхности поверхности земли.
• Он также используется для измерения острых углов.
