Учебник по Arduino 02:Кнопки и ШИМ

<основной класс="главный сайт" id="главный">

Добро пожаловать во второй учебник по Arduino из нашей серии учебных пособий по Arduino. В этом уроке мы узнаем, как работают контакты цифрового ввода и вывода, и сделаем несколько примеров с использованием кнопок и светодиодов. Также мы узнаем, что такое ШИМ (широтно-импульсная модуляция) и приведем примеры для управления яркостью светодиодов с помощью ШИМ.

Это пошаговое видеоруководство, которому легко следовать. Кроме того, под видео вы можете найти, какие детали нам нужны для этого руководства, а также исходные коды примеров в видео.

Компоненты, необходимые для этого руководства

• Плата Arduino …………………………… / AliExpress
• Макет и соединительные провода………  / AliExpress
• Светодиод ………………………………………………
• Резистор 220 Ом ……………………..

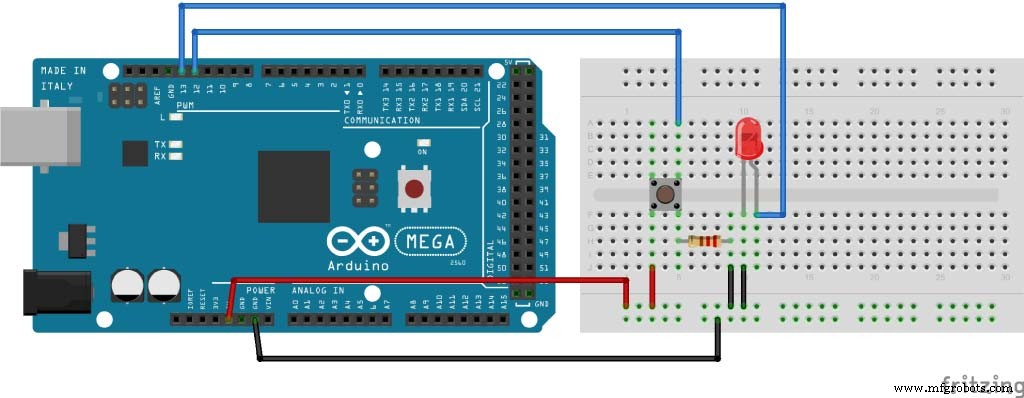

Схема примеров

Исходный код первого примера

int button = 12;
int led = 13;

int buttonState = 0;

void setup() {
pinMode(led, OUTPUT);
pinMode(button, INPUT);
}

void loop() {
buttonState = digitalRead(button);
if (buttonState == HIGH)) {
digitalWrite(led, HIGH);
}
else {
digitalWrite(led, LOW);
}
}Code language: Arduino (arduino)

Исходный код второго примера

int led = 13;
int button = 12;

int buttonState =0;
int brightness = 0;
int brightup = 2;

void setup() {
pinMode(led, OUTPUT);
pinMode(button, INPUT);
}

void loop() {
analogWrite(led, brightness);

buttonState = digitalRead(button);

if ( buttonState == HIGH ) {
brightness = brightness + brightup;
}
if ( brightness == 255 ) {
brightness = 0;
}
delay(30);
}Code language: Arduino (arduino)
