Создание Перчатки Бесконечности: DIY-набор с Arduino и светодиодами

Компоненты и материалы

Перчатка Бесконечности	×	1
SparkFun Arduino Pro Mini 328 - 5V/16MHz	×	1
Корпус для батареи	×	1
Тактовая кнопка	×	2
Набор светодиодов Elegoo	×	1
Светодиод фиолетовый	×	1
Светодиод оранжевый	×	1
USB-TTL адаптер для Arduino	×	1
АА батарейки	×	4
Провода Pimoroni	×	1
Монтажная плата (protoboard)	×	1

Необходимые инструменты

• Паяльник
• Клейкий пистолет

О проекте

Если вы ещё не смотрели «Войну бесконечности» или «Финал», лучше прекратите чтение и посмотрите фильмы — в статье есть отсылки к ним.

После просмотра «Финала» я решил создать проект Перчатки Бесконечности и объединить его с моим проектом «Искусственная жизнь»: перчатка будет светиться, как в фильме, а также «уничтожать» 50% жизни в симуляции.

Основные цели:

• Создать носимую Перчатку Бесконечности со свечением, как в фильме.
• Интегрировать её с проектом «Искусственная жизнь».

Компоненты

• Перчатка Бесконечности
• Все компоненты проекта «Искусственная жизнь»
• Arduino Pro Mini
• Корпус для 4× АА батареек
• Тактовые кнопки ×2
• Набор светодиодов Elegoo
• Фиолетовый светодиод
• Оранжевый светодиод
• USB-TTL переходник
• АА батарейки
• Провода
• Монтажная плата

Сборка

Сначала собрал перчатку без электроники:

Компоненты для сборки:

Припаял Arduino Pro Mini к монтажной плате:

Кнопки подключены к цифровым пинам 2 и 3 (как в проекте ASMD Shock Rifle). Светодиоды — к пинам 4–9.

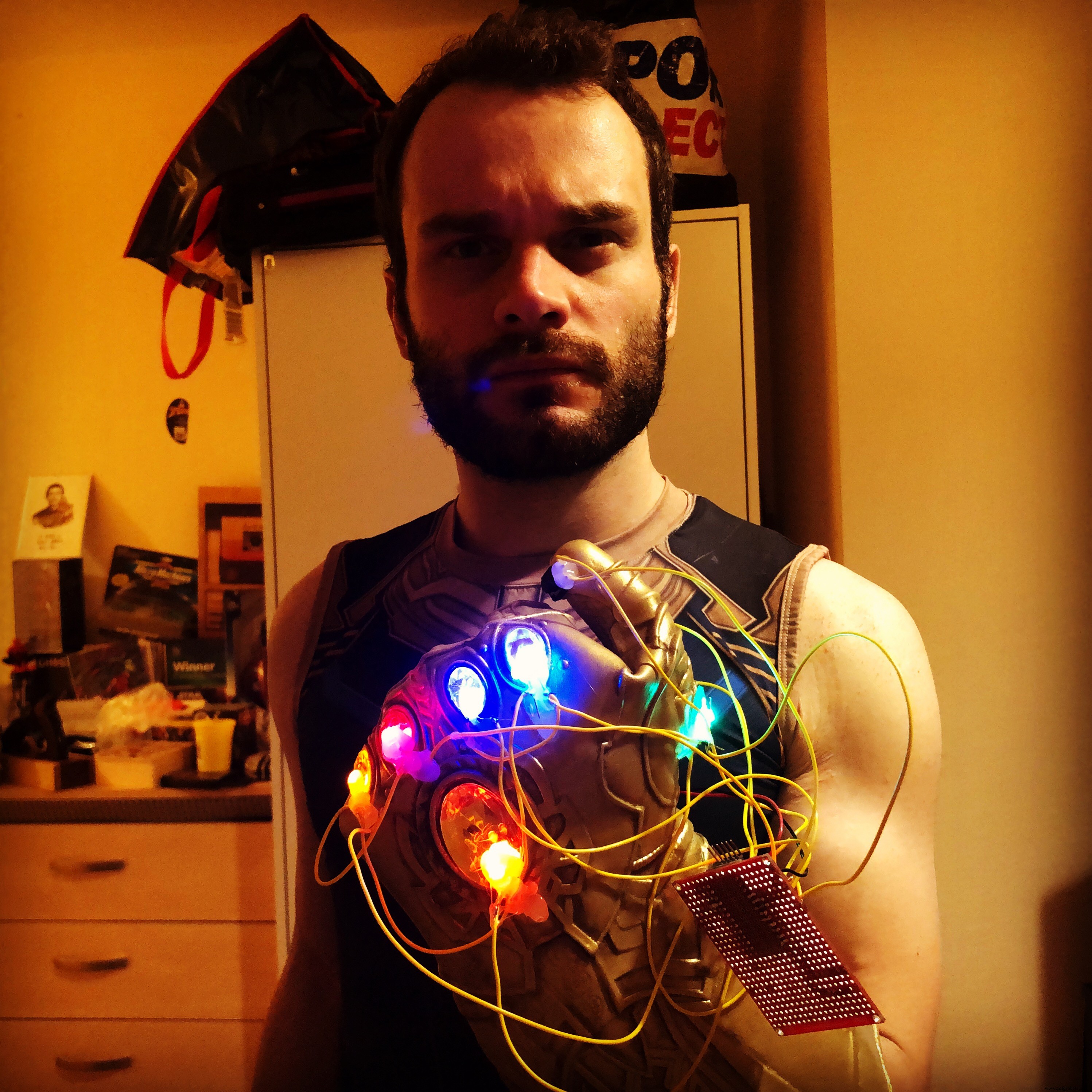

Приклеил светодиоды на перчатку (хотел под камни, но они непрозрачные снизу):

Кнопки закреплены на указательном пальце и большом.

Для автономного питания приклеил корпус с 4× АА батарейками:

Проводка немного хаотична, но работает — после загрузки кода.

Программная часть

Код для перчатки и проекта «Искусственная жизнь» доступен на GitHub.

Код симуляции доработан: исправлены ошибки, улучшена отрисовка, добавлена функция реакции на Serial-сообщения от перчатки — для удаления 50% сущностей.

Код перчатки управляет режимами: одна кнопка переключает камни (включает их по очереди или все сразу), вторая (на большом пальце) — «щёлк»: все камни светятся максимально ярко и отправляется Serial-команда в симуляцию.

Подключение к Raspberry Pi с симуляцией осуществляется через USB-TTL переходник.

Результат

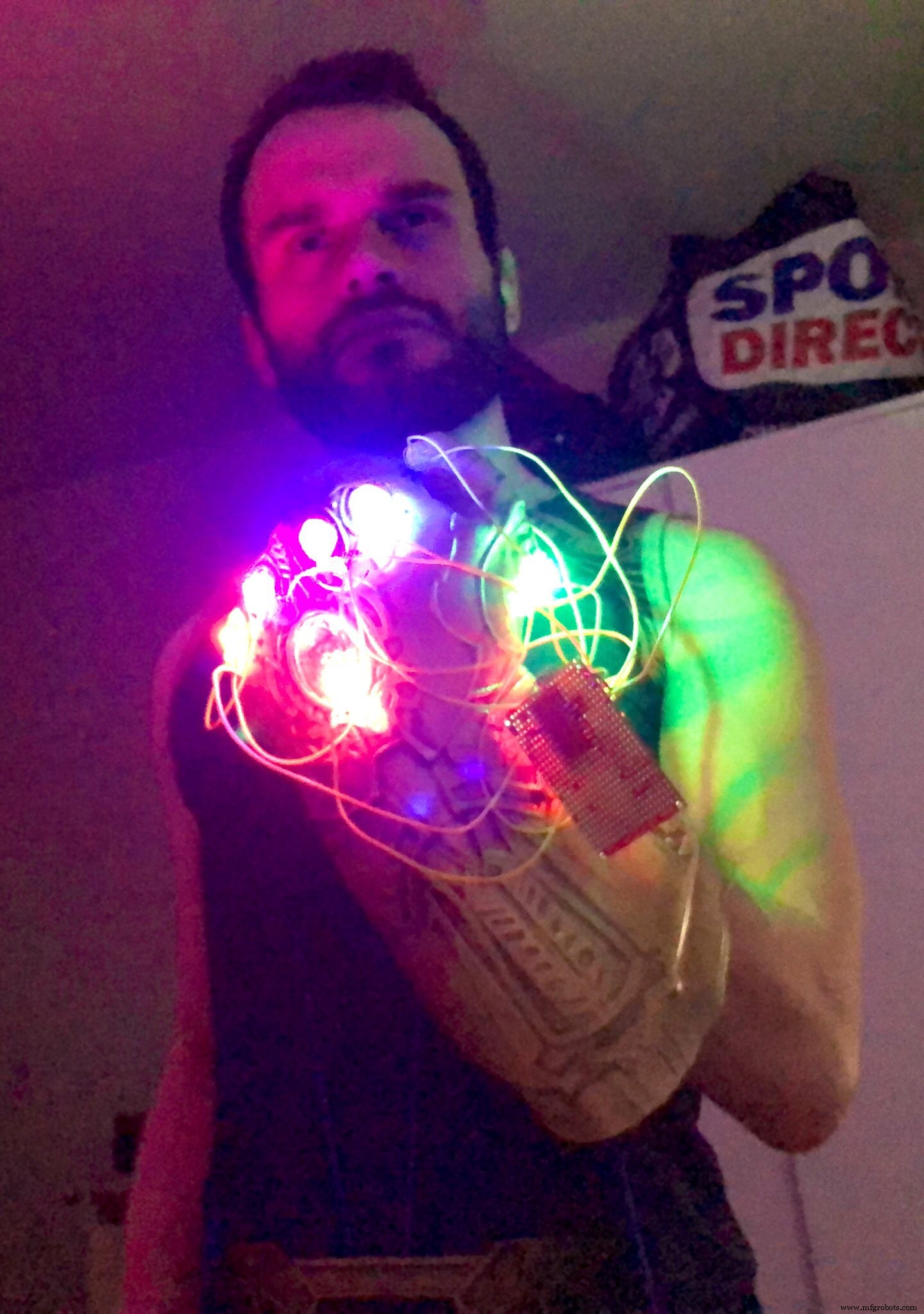

Один из любимых проектов. Надевание перчатки вызывает чувство силы — особенно в сочетании с футболкой Таноса. В симуляции 50% сущностей удаляются случайно и быстро восстанавливаются. Иногда кажется, что некоторые исчезают дважды — вероятно, баг при совпадении координат, исправлю позже.

Чистое удовольствие.

Заключение

Отличный проект и дополнение к «Искусственной жизни». В будущем нужно уделять больше внимания аккуратности сборки, но яркие светодиоды компенсируют неидеальную проводку. Проект очень весел для экспериментов и взаимодействия с симуляцией.

Жду ваших мнений в комментариях!

Код

GitHub: https://github.com/LordofBone/InfinityGauntlet
