Получать уведомление по электронной почте и SMS, когда у вас ненормальный пульс

Приложения и онлайн-сервисы

	Bolt IoT Bolt Cloud
	DigitalOcean Служба VPS для запуска кода для мониторинга частоты пульса.
	Mailgun Служба автоматизации электронной почты
	API обмена SMS-сообщениями Twilio

Об этом проекте

Устройства для круглосуточного мониторинга сердечного ритма, такие как фитнес-браслеты, сейчас широко распространены на рынке, и у вас даже может быть одно или два! Что, если бы вы могли сделать аналогичное устройство, но также могли бы отправить вам SMS, электронное письмо или и то, и другое, если в вашем пульсе обнаружено отклонение от нормы? Взволнованный? Этот проект посвящен тому, как сделать это самым простым способом.

Посмотреть проект в действии:

Шаг 1. Подключение модуля датчика частоты пульса к Arduino

Используя перемычки "папа-мама", выполните следующие соединения:

• контакт 2 Arduino и выходной контакт модуля датчика сердечного ритма.
• Вывод 5V Arduino и вывод VCC модуля датчика сердечного ритма.
• Контакт GND Arduino и контакт GND модуля датчика сердечного ритма.

Шаг 2. Кодирование в Arduino

Установите Arduino IDE с https://www.arduino.cc/en/Main/Software и напишите следующий код:

  unsigned long highCounter =0; int pulse =0; int val =0; int lastPulse =LOW; unsigned long oldMillis =0; void setup () {pinMode (2, ВХОД); Serial.begin (9600); } пустая петля () {импульс =digitalRead (2); если (импульс! =lastPulse) {lastPulse =импульс; if (pulse ==HIGH) highCounter ++;} // печать и сброс highCounter каждую секунду if (millis () - oldMillis> =10000) {oldMillis =millis (); val =highCounter * 6; если (highCounter> 1) Serial.println (val); highCounter =0;}}

Сохраните, проверьте и загрузите код.

Этот код:

• Сбор данных с модуля датчика частоты сердечных сокращений,
• Рассчитывает частоту сердечных сокращений.
• Распечатывает значение, чтобы модуль Wi-Fi Bolt мог получить его через последовательную связь.

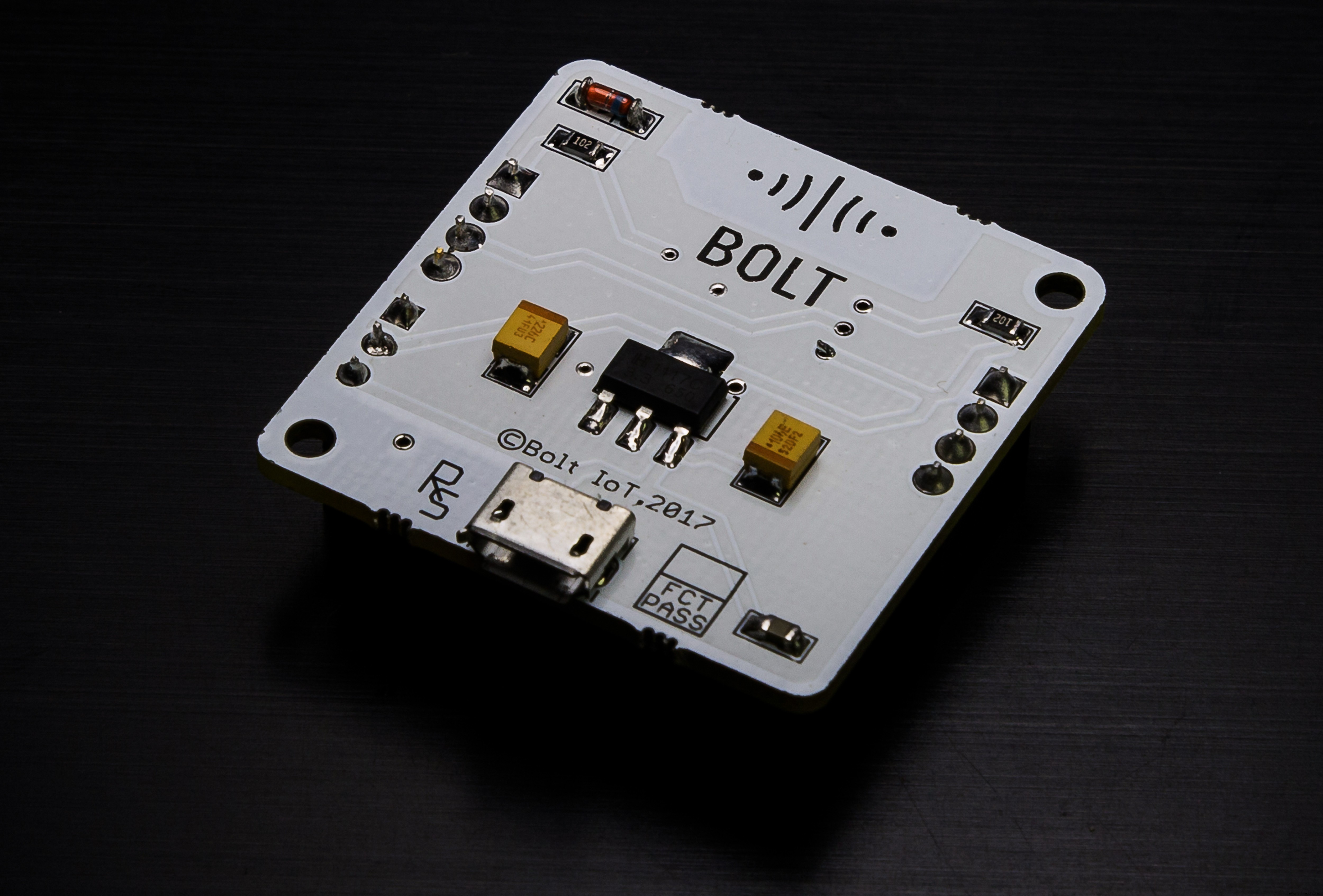

Шаг 3. Подключение модуля BOLT Wifi к Arduino

Используя перемычки "папа-папа", выполните следующие подключения:

• Вывод 3V3 модуля BOLT Wifi и вывод 3.3V Arduino
• Контакт TX модуля BOLT Wifi и контакт RX Arduino
• Контакт RX модуля BOLT Wifi и контакт TX Arduino

Эти соединения обеспечивают питание модуля BOLT Wifi и устанавливают последовательную связь между модулем BOLT Wifi и Arduino.

На данный момент все аппаратные соединения завершены

Шаг 4. Настройка службы автоматизации электронной почты с помощью Mailgun

• Создайте учетную запись на Mailgun
• После подтверждения номера телефона перейдите в Домены . раздел. Нажмите Добавить получателя . кнопка.
• Нажмите Пригласить нового получателя . кнопка. Введите идентификатор электронной почты получателя.
• После добавления идентификатора электронной почты будет создана новая песочница. Щелкните идентификатор созданной песочницы.

• На новом экране будут указаны все необходимые учетные данные для отправки электронного письма. Скопируйте все эти учетные данные и сохраните в блокноте.

Шаг 5. Настройка службы SMS с помощью Twilo

• Перейдите на https://www.twilio.com и нажмите Получить бесплатный ключ API . кнопка для регистрации
• Заполните все необходимые данные в форме РЕГИСТРАЦИИ, как показано ниже:

• Введите и подтвердите свой номер телефона.
• Нажмите "Продукты", как показано на экране ниже.

• Теперь включите службы SMS, установив два флажка для программируемых SMS и номеров телефонов, как показано ниже.

• Нажмите «Продолжить». После того, как вы ввели название проекта, снова нажмите «Продолжить».
• Нажмите "Пропустить этот шаг", когда вас попросят пригласить товарища по команде.
• Нажмите «Информация о проекте», чтобы просмотреть учетные данные.
• На этой странице можно просмотреть SID учетной записи и токен аутентификации. Храните эту информацию в безопасности.

• В раскрывающемся меню выберите «Программируемые SMS». Теперь нажмите Начать . кнопку для создания номера телефона.
• Нажмите Получить номер . кнопка. Затем появится всплывающее окно. Нажмите Выбрать этот номер . кнопка.
• Затем появится всплывающее окно с окончательным номером. Скопируйте этот номер и сохраните его.

Шаг 6. Использование DigitalOcean VPS для запуска кода мониторинга сердечного ритма

Примечание. Вы также можете оставить выделенный компьютер с Linux или запустить Linux на виртуальной машине вместо использования VPS, например DigitalOcean.

• Перейдите на https://www.digitalocean.com и зарегистрируйтесь для получения учетной записи.
• Создайте проект. Затем создайте каплю, работающую под управлением ubuntu, и получите доступ к машине с помощью PuTTY.
• Войдите в ubuntu, используя учетные данные, отправленные вам по электронной почте.
• Выполните следующие коды:

Чтобы обновить пакеты в Ubuntu

  sudo apt-get -y update

Чтобы установить python3 pip3

  sudo apt install python3-pip

Чтобы установить библиотеку boltiot с помощью pip

  sudo pip3 install boltiot

Кому m создать файл Python с именем conf.py

  sudo nano confi.py

• Напишите следующий код с правильными данными:

  #Credentials from TwilioSID ='Вы можете найти SID на своей панели инструментов Twilio' AUTH_TOKEN ='Вы можете найти на своей панели инструментов Twilio' FROM_NUMBER ='Это номер. создано Twilio. Вы можете найти это на своей панели инструментов Twilio.'TO_NUMBER ='Это ваш номер. Убедитесь, что вы добавляете +91 в начале '# Credentials from MailgunMAILGUN_API_KEY =' Это закрытый ключ API, который вы можете найти на своей панели инструментов Mailgun 'SANDBOX_URL =' Вы можете найти его на своей панели Mailgun 'SENDER_EMAIL =' Это будет тест @your SANDBOX_URL'RECIPIENT_EMAIL ='Введите здесь свой адрес электронной почты' # Credentials from BoltAPI_KEY ='Это ваш ключ API аккаунта Bolt Cloud'DEVICE_ID =' Это идентификатор вашего устройства Bolt '

• Сохранить conf.py
• Создайте файл Python с именем heart_rate.py

  sudo nano heart_rate.py

• Напишите следующий код в heart_rate.py:

  import conf, json, timefrom boltiot import Email, Boltfrom boltiot import Sms, Boltminimum_limit =57 # минимальный порог сердца ratemaximum_limit =100 # максимальный порог сердца ratemybolt =Bolt (conf.API_KEY, conf.DEVICE_ID ) mailer =Электронная почта (conf.MAILGUN_API_KEY, conf.SANDBOX_URL, conf.SENDER_EMAIL, conf.RECIPIENT_EMAIL) sms =Sms (conf.SSID, conf.AUTH_TOKEN, conf.TO_NUMBER, conf.FROM_NUMBER) while True:response =myReadrial.se 2) data =json.loads (response) sensor_value =data ['value'] try:sensor_value =data ['value'], если sensor_value> maximum_limit или sensor_value

• Сохранить heart_rate.py
• Запустите Heart_rate.py.

  sudo python3 Heart_rate.py

Когда пульс становится ненормальным, на ваш телефон и адрес электронной почты будет отправлено SMS и электронное письмо соответственно.
