Мониторинг состояния помпы с помощью APM Studio (практическое руководство)

Новое расширение функции монитора состояния насоса APM Studio включает готовое решение для мониторинга состояния насоса, профилактического обслуживания и управления аварийными сигналами. Загрузите приложение через PLCNextStore здесь, установите и используйте его непосредственно на своем ПЛК. В блоге этого производителя мы проведем вас через первоначальную настройку приложения.

Мониторинг состояния насоса

Приложение, которое вы собираетесь использовать, представляет собой специализированное приложение, созданное с помощью APM Studio для мониторинга состояния и профилактического обслуживания центробежных насосов. Приложение промышленного класса можно запускать непосредственно на вашем ПЛК, откуда вы можете получать данные о насосе из различных источников данных и выход обработанных результатов, событий и предупреждений. Приложение имеет разъем OI4, доступный по умолчанию. OI4 (Open Industry 4.0) — это новый стандарт протокола связи, который обеспечивает стандартизированную передачу данных с полевых устройств на север. Другие протоколы могут быть добавлены по запросу.

Настройка приложения

После авторизации вы видите главное меню приложения. С этой панели вы можете перемещаться в разные части приложения, чтобы настроить параметры и просмотреть результаты мониторинга.

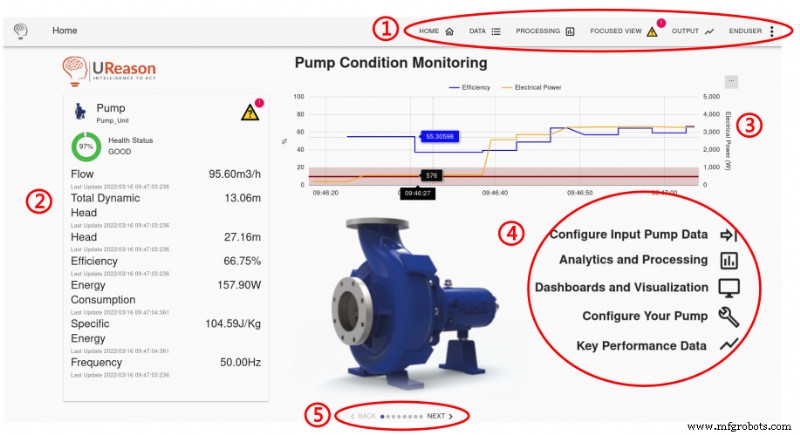

1. Верхнее меню навигации — используйте это меню для настроек ввода и вывода
2. Карточка объекта — отображение состояния помпы и основных параметров;
3. Обзор энергопотребления и эффективности;
4. Меню навигации — используйте это меню для навигации по приложению;
5. Нижний ползунок – навигация по различным панелям

С главной панели управления вы можете перейти к различным разделам для настройки и анализа помпы. В следующих разделах этого блога мы познакомим вас с базовой настройкой, чтобы вы могли подключить свои собственные данные помпы и создать индивидуальный мониторинг.

1.1. Настройка входных данных помпы

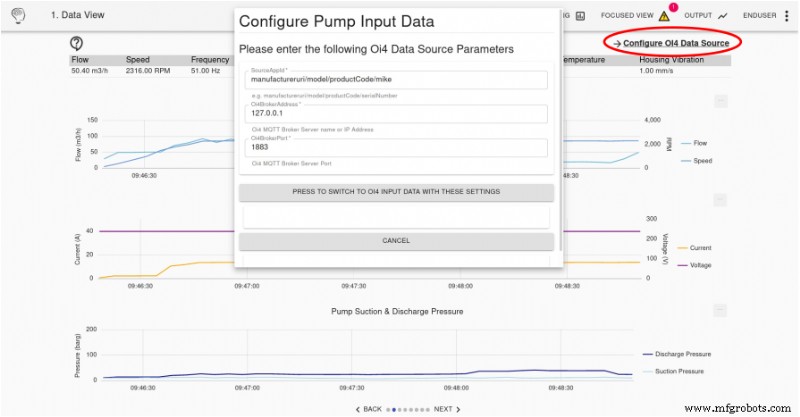

Приложение запускает набор данных по умолчанию в фоновом режиме, чтобы показать полностью функциональный результат приложения мониторинга. При использовании приложения для мониторинга собственных насосов вы можете настроить входные данные насоса с помощью собственного источника данных OI4 через пользовательский интерфейс.

1.2. Аналитика и обработка

Приложение оснащено моделью галстука-бабочки для типичного центробежного насоса. Модели с галстуком-бабочкой — это модели причинно-следственных связей. Эта модель определяет известные причины состояния насоса на основе данных и инициирует события, если вероятность становится слишком высокой. Результаты расчетов вероятности передаются в раздел KPI и оповещений приложения.

Эта шаблонная модель предназначена для обнаружения кавитации в насосе. APM Studio позволяет удобно создавать и настраивать несколько моделей галстуков-бабочек для разных причин, событий и последствий.

1.3. Панели мониторинга и визуализация

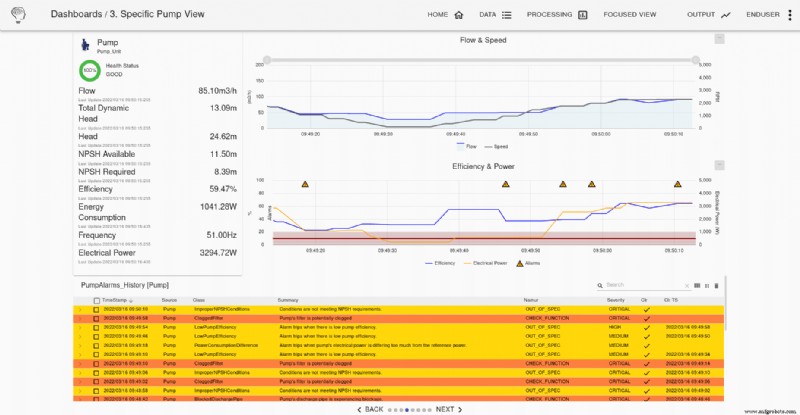

На панели инструментов и в разделе визуализации представлен обзор производительности ваших насосов. С левой стороны вы видите некоторые ключевые показатели эффективности, а также графики расхода и скорости насосов, эффективности и мощности в реальном времени. В нижней части отображается история тревог. Здесь отображаются результаты интегрированных сигналов тревоги.

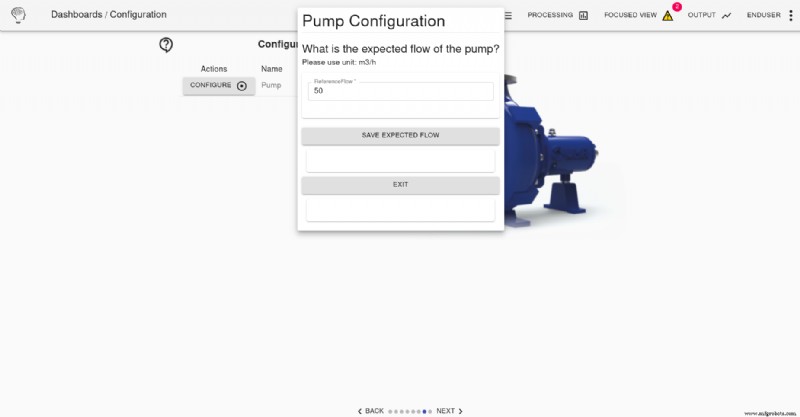

1.4. Настройте насос

В этом разделе вы можете настроить свой насос, чтобы он соответствовал параметрам и конфигурации вашего фактического насоса, т. е. его эталонному потоку.

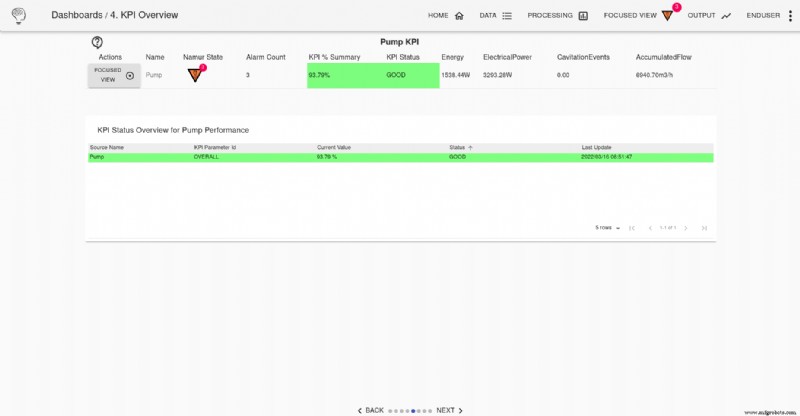

1,5. Ключевые данные об эффективности

На панели основных характеристик отображается производительность насоса по ряду ключевых параметров. Параметры по умолчанию, используемые в этом разделе:1) эффективность, 2) безопасность, 3) производительность, 4) NPSH (чистый положительный напор на всасывании) и 5) экономичность. .

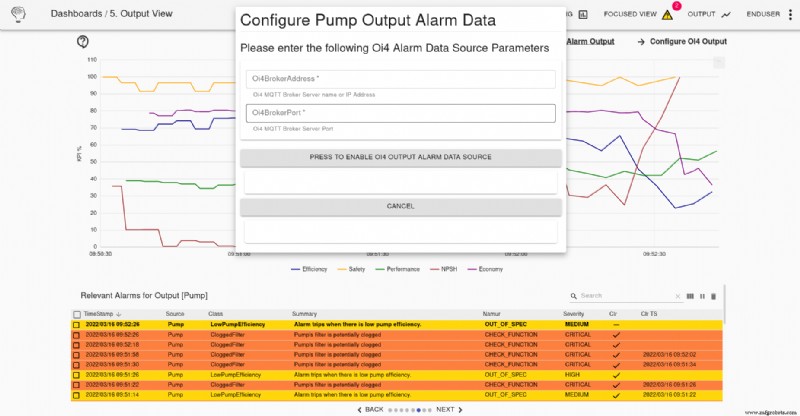

1.6. Настройка данных аварийного сигнала на выходе насоса

Чтобы интегрировать результаты мониторинга состояния помпы в свои бизнес-процессы, вы можете подключиться к брокеру OI4 для отправки данных сигналов тревоги. Таким образом, цикл автоматизированного технического обслуживания может быть замкнут, так что насос будет контролироваться в режиме реального времени в зависимости от состояния, состояния и/или предупреждения, которое, в свою очередь, может быть использовано для запуска проверки или технического обслуживания. заказывать автоматически.

Дальнейшие шаги

Расширение функции мониторинга состояния насоса представляет собой полностью интегрированное решение для центробежных насосов. Части приложения настраиваются таким образом, что вы можете загружать свои собственные данные и использовать результаты мониторинга, используя подключение OI4.
Мы стандартизировали приложение, чтобы упростить его использование, однако это также связано с полный пакет APM Studio. Если вы заинтересованы в дополнительных возможностях, настройке мониторинга насосов или возможности создавать решения для мониторинга других объектов, не стесняйтесь обращаться к нам.

Что такое APM Studio?
