Три шага для создания сложной системы трубок

Три шага для создания сложной системы труб

Эндрю Хичкок, младший менеджер по продуктам, Swagelok, и Роб Найхуис, менеджер по обучению, Swagelok, Восточная Австралия | Новая Зеландия

Рассмотрим следующий сценарий:вас попросили изготовить новую жидкостную систему на вашем предприятии, и вы знаете два способа выполнить эту работу. Одним из способов является использование ассортимента фитингов для труб, имеющихся на вашем участке. Вы знаете, что это легко построить, но вы также знаете, что это занимает очень много времени из-за всех необходимых соединений. Он также подвержен утечкам из-за большого количества резьбовых соединений и имеет заблокированные пути потока из-за колен, которые вы будете использовать для работы. Кроме того, вы знаете, что эти системы могут быть трудны в обслуживании в будущем.

Осознавая все это, вы решаете вместо этого использовать другой подход и использовать трубки, чтобы уменьшить количество соединений и упростить обслуживание системы. Однако для установки требуется несколько прокладок труб малого диаметра. Улов? Не у всех есть простые изгибы на 90 градусов.

Гибка труб часто считается изящным искусством с неизбежными пробами и ошибками. Но на самом деле для качественной установки труб не требуются обширные знания или сложная математика. На самом деле, обладая правильными знаниями и техникой, вы можете добиться точных изгибов, что приведет к более быстрой установке с меньшим количеством компонентов, обеспечивающих меньшее количество точек утечки, при этом обеспечивая лучший путь потока и увеличенный срок службы компонентов.

Достижение качественной установки труб сводится к трем элементам:инструменты, техника и обучение.

Инструменты:начните с основ

Как и в приведенном выше сценарии, установка труб требует планирования, что потребует гибки труб в соответствии с точными спецификациями; Достижение идеального изгиба начинается с использования правильного инструмента.

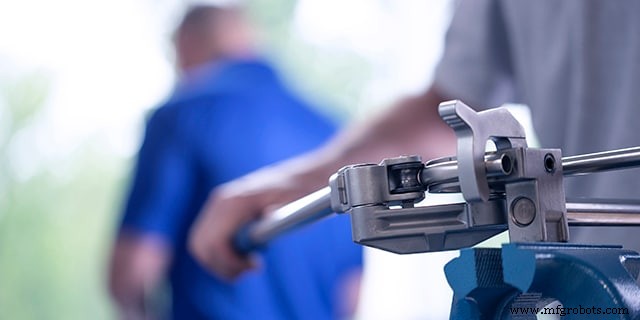

Ручные трубогибы доступны с множеством опций, но в конечном итоге вы хотите выбрать ручной трубогиб, разработанный для повышения вероятности правильного выполнения работы. Тем не менее, ваш инструмент должен помочь уменьшить вероятность перекручивания или деформации в процессе гибки.

Рекомендуется использовать ручной трубогиб со следующими характеристиками:

• Конструкция рукоятки в виде вилки:обеспечивает усиленный рычаг для изгибов более 90°, чтобы избежать изменения положения трубки в трубогибе.
• Минимальная отметка изгиба:обеспечивает полное погружение трубки в фитинг до упора, что сводит к минимуму вероятность утечек.
• Матрица ролика:уменьшает усилие изгиба и овальность трубы по сравнению с обычной конструкцией скользящего блока.
• Защелка трубки:фиксирует трубку и удерживает ее на месте во время процесса изгиба.
• Множественные угловые метки:сводит к минимуму возможные ошибки при выполнении изгибов под разными углами.

Правильно изогнутая трубка гарантирует, что ваша система герметична, а правильный инструмент значительно упрощает этот процесс. Для максимальной гарантии надежности предпочтительно использовать оборудование для резки труб, предназначенное для уменьшения потенциального повреждения труб в процессе подготовки труб.

Техника:достижение точности, снижение давления

Как говорится, плохая трубка выделяется не меньше, чем хорошая трубка. Научившись точно изгибать трубу, вы не только получите отличный внешний вид, но и улучшите производительность системы за счет смягчения турбулентных потоков, вызванных слишком большим количеством многорадиусных изгибов. Турбулентный поток также может вызвать ненужную вибрацию системы и сократить срок службы системы.

Трубка, вставленная в фитинг не прямо, будет оказывать так называемую боковую нагрузку и вызывать усталостные изломы, что является одной из основных причин выхода из строя трубки. Эти ошибки требуют времени простоя для исправления, дополнительных трудовых и материальных затрат на ремонт и ставят под угрозу безопасность сотрудников.

Прецизионное изгибание трубок может помочь улучшить поток через систему и продлить срок службы трубок. При использовании ручного трубогиба качество зависит от соблюдения двух основных правил:точного измерения и точного изгиба.

Точное измерение

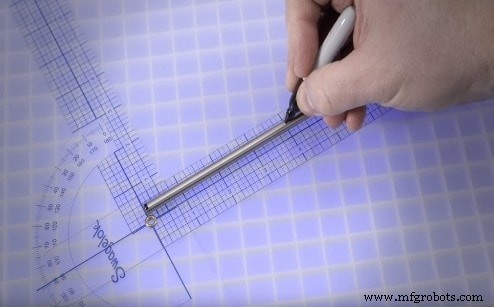

Перед выполнением изгибов необходимо разметить трубу. Важно сначала сделать контрольную отметку на конце трубки, чтобы указать, где начинаются измерения компоновки, и отметку, указывающую, где труба должна быть выровнена в трубогибе. Всегда делайте эту отметку на 360° вокруг трубки.

Точный изгиб

Для изгибов под углом 90° или меньше:

После правильного размещения трубки в трубогибе медленно нажимайте на короткую ручку вниз, пока «0» на опоре ролика не достигнет нужной отметки градуса на штампе трубогиба.

После завершения изгиба разблокируйте трубку и осторожно извлеките ее из паза трубогиба. Не царапайте и не повреждайте трубки во время снятия, так как это может отрицательно сказаться на уплотняемых поверхностях.

Для изгибов больше 90°:

Когда «0» на опоре ролика достигнет отметки 90° на матрице гибочного станка, ослабьте короткую ручку от скобы, повернув ее против часовой стрелки (примерно четыре оборота).

Затем поверните короткую ручку вверх, пока она не окажется немного выше перпендикулярного положения по отношению к длинной ручке. Затяните короткую ручку. Теперь у вас будет постоянный рычаг под прямым углом до конца изгиба. Продолжайте изгиб до тех пор, пока «0» на опоре рулона не достигнет желаемой отметки градуса на штампе гибочного станка.

Прежде чем приступить к гибке труб, вы должны приступить к планированию маршрута трубопровода, что может иметь большую рентабельность для сложных систем. Важно, чтобы вы разложили свои изгибы, используя схему, и подумали о том, какие препятствия могут быть на вашем пути, а также о том, что, возможно, потребуется установить в будущем. Ваша цель должна состоять в том, чтобы упростить обслуживание системы в будущем, оставив фитинги как можно более доступными и сосредоточившись на логичном дизайне.

Тренировка:постоянно совершенствуйте свою технику

Эволюция современного инструмента показывает, насколько точной стала гибка труб. В то время как проблемы, связанные с конкретным применением, могут сделать некоторый уровень непредсказуемости неизбежным, сертифицированные учебные занятия могут помочь обеспечить надежную установку и дать вам больше шансов достичь идеального изгиба каждый раз.

Может ли ваша команда извлечь пользу из получения правильных углов изгиба и выявления дефектов изгиба? Наши инструкторы, сертифицированные Swagelok, помогут вашей команде идти в ногу с передовыми методами проектирования, установки и обслуживания даже самых сложных узлов жидкостных трубопроводов.
