Схема тестера кабелей и проводов

Проект схемы электронного тестера с несколькими проводами и кабелями

Кабельные тестеры – это электронные устройства, используемые для проверки электрических и электронных соединений и прочности сигнальных кабелей или различных проводных сборок. Обычно они используются для проверки соединения путей, а также для проверки неправильной проводки. Вы можете использовать кабельный тестер, чтобы проверить уровень связи кабеля от источника до места назначения.

Сегодня, наряду с развитием технологий, на рынке присутствуют усовершенствованные тестеры кабелей с улучшенными функциями и качеством. Усовершенствованные детекторы кабеля могут измерять различные свойства кабеля, такие как сопротивление, помехи, шум и затухание сигнала. В качестве базового тестера были обнаружены простые кабельные тестеры.

Кабельные тестеры делятся на разные типы. В этой статье мы обсудим процесс проектирования схемы кабельного тестера, а также ее работу и применение. Перед этим давайте посмотрим на типы кабельных тестеров и их различное использование.

Базовый тестер:

Тестер фаз или базовый тестер – это простой прибор, работающий от батареи. Этот базовый кабельный тестер прост в использовании и портативный по своей природе. Он имеет один или несколько индикаторов напряжения, источник электрического тока и, кроме того, имеет сканирующее или коммутационное устройство для проверки различных проводников друг за другом. Он также может содержать микроконтроллер и дисплей для автоматизации процесса тестирования и отображения результатов.

Кабельный тестер можно подключить к обоим концам кабеля одновременно или можно разделить индикацию и источник тока, чтобы обеспечить подачу испытательного тока на на одном конце и обнаружение результатов на другом. Вот два слова:модульные разъемы и Ethernet.

Если вы с ними знакомы, то это хорошо, а если нет, вам следует взглянуть на них.

Модульные соединители:

Модульные разъемы были разработаны для использования в системе Bell в 1960-х годах (это была система компаний, которой руководила телефонная компания Bell, предоставляющая телефонные услуги в Канаду и США). Это своего рода электрический разъем для шнуров и кабелей различных приборов или электронных устройств, таких как телекоммуникационное оборудование, аудиогарнитуры и компьютерные сети.

Ethernet:

Это семейство компьютерных сетевых технологий, которые обычно используются в LAN, MAN и WAN.

Тестер кабеля обычно используется для проверки того, предназначены ли соединения в кабеле или нет. Когда отсутствует непреднамеренное соединение, оно называется «открытым». Когда обнаруживаются неожиданные соединения, это называется «коротким». Тестирование проводится в два разных этапа. На первом этапе проверяется правильность предполагаемых соединений, что называется открытым тестом, а на втором этапе проверяется отсутствие непреднамеренных соединений, что называется коротким тестом.

• Публикация по теме: Как проверить конденсатор с помощью цифрового и аналогового мультиметра — 6 методов

Два распространенных способа проверки связей :

1. Проверка непрерывности
2. Тест на устойчивость

Проверка непрерывности – Электрический ток пропускается во всех насадках; если ток есть во всех соединениях, то только он считается хорошим. Это выполняется с помощью батареи и лампочки.

Тест устойчивости – В этом тесте через соединения пропускается известный ток, после чего измеряется напряжение и сравнивается с ожидаемым значением.

• Публикация по теме: Как найти номинал сгоревшего резистора (тремя удобными способами)

Два критически важных метода тестирования Short –Цепь

1. Тест низкого напряжения
2. Тест высокого напряжения

Тест низкого напряжения – В этом тесте небольшая мощность и источник небольшого напряжения подключены между двумя проводниками. Затем измеряется величина тока, если тока нет, то проводники считаются изолированными проводниками.

Проверка высоким напряжением – В этом тесте подключается источник высокого напряжения (около нескольких сотен вольт). Повышенное напряжение повысит вероятность того, что тест обнаружит соединения, близкие к короткому замыканию.

Типы тестировщиков

Тестер сигналов

Относительно более мощные тестеры кабелей могут измерять свойства кабеля, связанные с передачей сигнала, включая сопротивление кабеля постоянному току, затухание (т. е. потерю сигнала) сообщение на одной или нескольких частотах, а также мера изоляции между несколькими парами кабеля или перекрестных помех.

Тестер оптических сигналов

Тестеры оптических кабелей содержат источник видимого света, а также являются соединительным элементом при визуальной установке кабеля.

Тестер сетевых кабелей

Базовый тестер сетевого кабеля состоит из источника электрического тока и измерительного устройства. Они правильно подключены между компьютером и сервером.

Четыре типа тестирования сетевого кабеля

1. Тестирование сетевого канала – Он измеряет производительность сети между рабочей станцией и концентратором.
2. Тестирование постоянных ссылок – В этом тестировании, когда происходит прокладка кабеля, установщик или группа наладчиков протягивают кабель, заделывают его на коммутационной панели и в гнездах трапецеидального искажения. Следовательно, производительность постоянной ссылки проверяется.
3. Тестирование непрерывности – Это одна из самых основных форм тестирования, которая определяет, можете ли вы установить связь между двумя точками или нет.
4. Сопоставление проводов – Используя тестер разводки проводов, мы можем получить представление о том, как кабель подключен или спарен.

CAT 5, CAT5e, CAT6 — это сетевые кабели, используемые в качестве тестеров кабелей для тестирования компьютеров. Поскольку по сетевым кабелям передаются различные типы данных, необходимо, чтобы они правильно соединялись между компьютером и сервером.

Это все, что касается тестеров сетевых кабелей. Теперь в этом проекте мы будем использовать IC 4017 в качестве счетчика.

• Публикация по теме: Как найти неисправность в кабелях? Неисправности кабеля, типы и причины

Компоненты, необходимые для Wire Tester

• IC-4017
• ИС таймера 555
• Резисторы (10 кОм – 2, 2,2–2 500 кОм – 4)
• Светодиод
• Электропитание — 9 В
• Макет
• Конденсаторы (10 мкФ-1, 10нФ-1)
• Подключение проводов

IC 4107:

IC 4017 — это схема декодера, которая хорошо работает с приложениями для подсчета малых диапазонов. Это счетчик-приложение используется в канале для создания светодиодных эффектов. Этот 16-контактный счетчик декад CMOS прост в использовании и взаимодействует с микросхемой таймера 555.

Технические характеристики выводов IC 4107 :

PIN-код	Функция и описание
Pin-1	На выходе 5 и становится высоким, когда счетчик показывает пять отсчетов.
Pin-2	Он называется выходом 1 и становится высоким, когда счетчик показывает 0 отсчетов.
Pin-3	На выходе 0, и он становится высоким, когда счетчик показывает 0 отсчетов.
Pin-4	На выходе 2 и становится высоким, когда счетчик показывает два счета.
Пин-5	Это выход 6, и он становится высоким, когда счетчик показывает шесть отсчетов.
Pin-6	На выходе 7 и становится высоким, когда счетчик показывает семь отсчетов.
Pin-7	На выходе 3 и становится высоким, когда счетчик показывает три счета
Pin-8	Это контакт заземления микросхемы
Pin-9	На выходе 8 и становится высоким, когда счетчик показывает восемь отсчетов.
Pin-10	На выходе 4 и становится высоким, когда счетчик показывает четыре счета.
Pin-11	Это выход 9, и он становится высоким, когда счетчик показывает девять отсчетов
Контакт 12	Можно использовать для каскадирования другой микросхемы или счетчика для повышения эффективности
Контакт 13	Это пин-код отключения
Контакт 14	Это ввод часов
Контакт 15	Это контакт сброса, который остается низким во время обычной работы
Контакт 16	Это VCC Закрепить

• Публикация по теме: Схема электронного глаза — использование LDR и IC 4049 для контроля безопасности

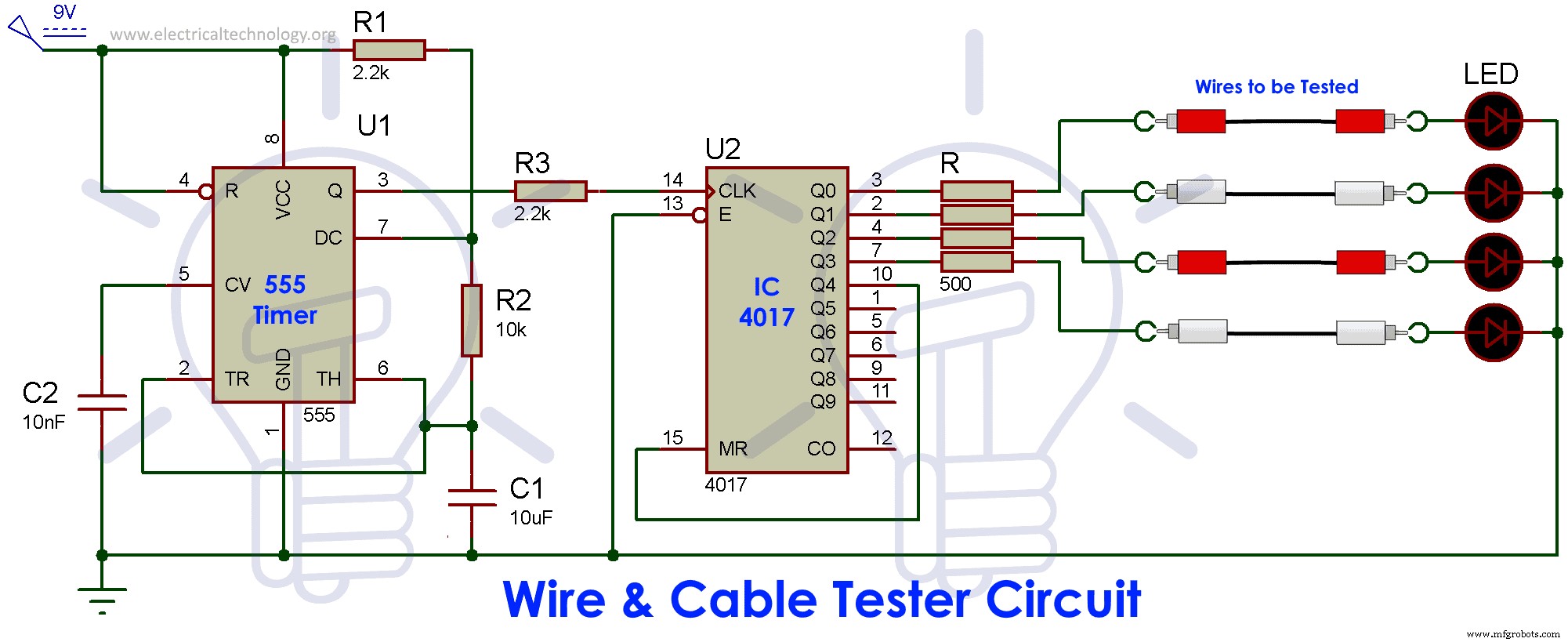

Схема кабельного тестера

Обратите внимание, что мы используем микросхему таймера 555 для управления работой схемы. Работа и особенности микросхемы таймера 555 обсуждались в наших предыдущих статьях. Теперь вы знаете об особенностях IC-4017 после прочтения приведенного выше обсуждения. Теперь соберите следующие компоненты, чтобы собрать схему кабельного тестера.

Подключите компоненты, как описано ниже:

• Шаг 1. Подключите тактовый импульс через микросхему таймера 555 к выводу № 14 микросхемы 4017.
• Шаг 2. Подключите 5-й выход (Q4) к контакту сброса для сброса.
• (Как только 5-й выход Q4 становится высоким, он сбрасывает IC и снова устанавливает высокий уровень на Q0)

Работа кабельного тестера

В этой схеме микросхема таймера 555 используется в нестабильном режиме для генерации тактового сигнала. Частота тактового импульса зависит от двух резисторов R1 и R2 сопротивлением 2,2 и 10 кОм соответственно и конденсатора С1 емкостью 10 мкФ. Следовательно, скорость мигания светодиода зависит от этой частоты.

Здесь мы использовали четыре провода, чтобы показать, как работает тестер проводных кабелей. Если все кабели исправны, то по ним проходит ток, и, следовательно, светодиод, подключенный к другому концу, становится ВЫСОКИМ (светится). При наличии какого-либо дефекта соответствующий светодиод не будет светиться. Итак, можно сказать, что на кабеле должна присутствовать какая-то ошибка. Следовательно, после завершения теста мы получаем результат, что кабель неисправен или нет. У нас есть многофункциональный тестер сетевого кабеля (RJ45). Это очень удобно в использовании.

Применения Cable Tester:

• Кабельный тестер RJ11 используется для телефонных проводов, а для сетевого кабеля используется кабельный тестер RJ45.
• Он проводит два теста, т. е. основной и удаленный, что облегчает анализ.
• Его можно использовать для проверки неправильного подключения проводов или места короткого замыкания в кабеле.

Итог:

Кабельный тестер отлично подходит для проверки неисправностей проводов. Мы использовали IC 4017 и обсудили работу IC 4017 в качестве счетчика для отображения выходных данных. Мы использовали микросхему таймера 555 для генерации ШИМ-сигнала для микросхемы 4017. Оба основных компонента обсуждаются вместе с их работой в этой статье. Мы надеемся, что теперь вы сможете без труда спроектировать этот простой в использовании кабельный тестер.
