Как создавать электрические панели с помощью CAE E3.series

В этой статье мы покажем, как создание и редактирование электрической панели может быть выполнено в программе E3.series. Создание простое, и в несколько шагов создается новая электрическая панель. Благодаря функциональности и интеллектуальным настройкам авто-маршрутизации соединения производятся одним щелчком мыши. Смотрите полную видео статью!

Первые шаги по созданию панели

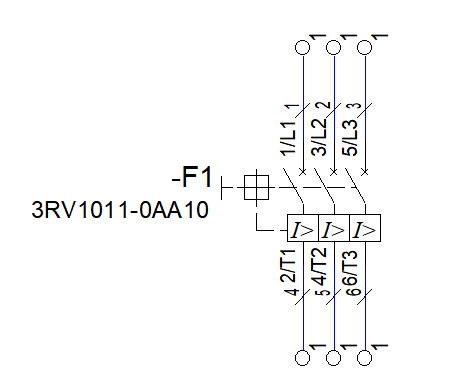

Создание начинается с размещения элементов информационной панели на листе схемы. Компоненты клеммы и выключателя легко перетаскивать из базы данных на лист проекта.

Затем вставляются соединения и провода. Параметры провода должны соответствовать ограничениям автоматического выключателя, в противном случае E3.series разумно не разрешит добавление этих проводов.

Связанные проекты между E3.schematic и E3.panel

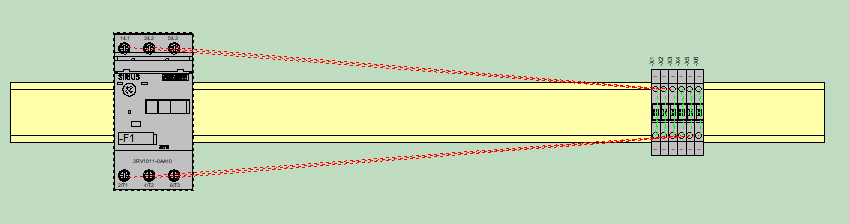

После работы со схемой вставляется новый лист панельного типа для сборки электрического щита с пластинами, воздуховодами и каналами для клемм и автоматических выключателей.

На соединения между клеммами и выключателем автоматически ссылаются, потому что чертежи и листы между E3.schematic и E3.panel работают вместе.

Попробуйте СЕЙЧАС лучший в мире инструмент E-CAE E3.series с курсами технического обучения!

Нажмите на баннер ниже

Автоматическая маршрутизация и параметры для маршрутов

Маршрутизация устройства выполняется одним щелчком мыши. При нажатии правой кнопки мыши опция «Автоматическое подключение панели» выполняется автоматически и мгновенно.

Кроме того, E3.series позволяет настраивать атрибуты для информирования о том, куда должен быть маршрутизирован каждый терминал, через верхнюю или нижнюю часть канала.

Посмотреть полное видео

Подпишитесь на наш канал Youtube здесь, чтобы увидеть больше технических видео.

Графические функции

• «Переключить режим отображения»

• "Отображение моделей ступеней в 3D"

• «Графика из 2D в 3D».
