Входы асинхронного триггера

Нормальные входы данных в триггер (D, S и R или J и K) называются синхронными входами, потому что они влияют на выходы (Q, а не-Q) только пошагово или синхронно, с переходы тактового сигнала.

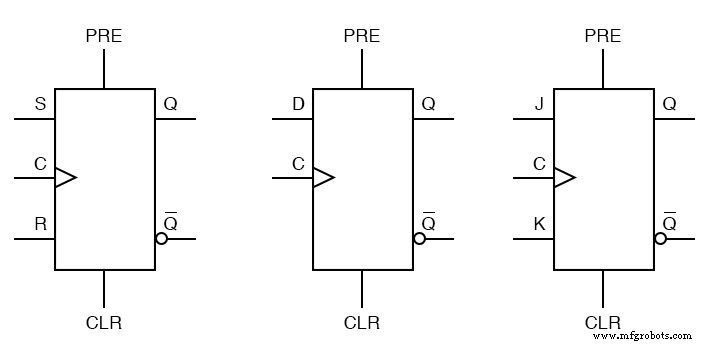

Эти дополнительные входы, которые я предлагаю вашему вниманию, называются асинхронными, потому что они могут устанавливать или сбрасывать триггер независимо от состояния тактового сигнала. Обычно они называются предустановленными и очищенными:

Когда предустановленный вход активирован, триггер будет установлен (Q =1, не-Q =0) независимо от любого из синхронных входов или часов. Когда активирован вход сброса, триггер будет сброшен (Q =0, не-Q =1), независимо от любого из синхронных входов или часов.

Итак, что произойдет, если будут активированы и предустановленные, и очищенные входы? Сюрприз, сюрприз:мы получаем недопустимое состояние на выходе, где Q и not-Q переходят в то же состояние, что и наш старый друг, защелка S-R! Предустановленные и очищающие входы находят применение, когда несколько триггеров объединяются вместе для выполнения функции над многобитовым двоичным словом, и для их одновременной установки или сброса требуется одна строка.

Асинхронные входы, как и синхронные входы, могут быть спроектированы как активный высокий или активный низкий. Если они активны с низким уровнем, на этом входном выводе на символе блока будет инвертирующий пузырь, точно так же, как входы тактовых импульсов с отрицательным фронтом.

Иногда обозначения «PRE» и «CLR» будут отображаться с инверсными полосами над ними, чтобы дополнительно обозначить отрицательную логику этих входов:

ОБЗОР:

• Асинхронный входы на триггере контролируют выходы (Q и не-Q) независимо от состояния входа часов.
• Эти входы называются предустановкой . (PRE) и очистить (CLR). Предустановленный вход переводит триггер в заданное состояние, а входной сигнал очистки переводит его в состояние сброса.
• Можно перевести выходы триггера JK в недопустимое состояние, используя асинхронные входы, потому что вся обратная связь в цепи мультивибратора игнорируется.
