Контакт «Нормальное» состояние и последовательность включения / выключения

Любой вид переключающего контакта может быть спроектирован так, что контакты «замыкаются» (обеспечивают непрерывность) при срабатывании или «размыкаются» (прерывают непрерывность) при срабатывании.

Для переключателей, в которых есть механизм с пружинным возвратом, направление, в которое пружина возвращает его без приложения силы, называется нормальным . положение.

Поэтому контакты, разомкнутые в этом положении, называются нормально разомкнутыми . и контакты, которые замкнуты в этом положении, называются нормально замкнутыми .

«Нормальные» условия переключения процесса

Для переключателей процесса нормальное положение или состояние - это то, в котором переключатель находится, когда на него не влияет процесс.

Простой способ выяснить нормальное состояние технологического коммутатора - это рассмотреть состояние коммутатора, когда он находится на полке хранения без установки. Вот несколько примеров «нормальных» условий переключения процесса:

• Переключатель скорости: Вал не вращается
• Реле давления :Нулевое приложенное давление
• Температурный переключатель :Окружающая (комнатная) температура
• Переключатель уровня :Пустой бак или мусорное ведро
• Реле потока :Нулевой поток жидкости

Важно различать «нормальное» состояние коммутатора и его «нормальное» использование в рабочем процессе.

Рассмотрим пример реле расхода жидкости, которое служит сигналом низкого расхода в системе охлаждающей воды.

В нормальном или исправном состоянии система охлаждающей воды должна иметь достаточно постоянный поток охлаждающей жидкости, проходящий через эту трубу.

Если мы хотим, чтобы контакт переключателя потока замыкался в случае потери потока охлаждающей жидкости (например, для замыкания электрической цепи, которая активирует сирену аварийной сигнализации), мы хотели бы использовать реле потока с нормально-замкнутым а не нормально разомкнутые контакты.

При достаточном потоке через трубу контакты переключателя размыкаются принудительно; когда расход падает до аномально низкого уровня, контакты возвращаются в нормальное (закрытое) состояние.

Это сбивает с толку, если вы думаете о «нормальном» как о регулярном состоянии процесса, поэтому всегда думайте о «нормальном» состоянии коммутатора как о том, что он находится на полке.

Схематическое обозначение переключателей

Схема условных обозначений переключателей различается в зависимости от назначения и срабатывания переключателя.

Нормально разомкнутый контакт переключателя нарисован таким образом, чтобы обозначать открытое соединение, готовое замкнуться при срабатывании. И наоборот, нормально замкнутый переключатель изображен как замкнутое соединение, которое будет разомкнуто при срабатывании. Обратите внимание на следующие символы:

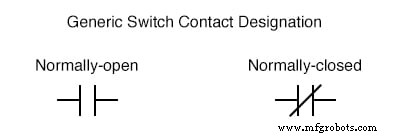

Существует также общая символика для любого контакта переключателя, использующая пару вертикальных линий для обозначения точек контакта в переключателе.

Нормально разомкнутые контакты обозначаются линиями, не соприкасающимися с ними, а нормально замкнутые контакты обозначаются диагональной линией, соединяющей эти две линии. Сравните два:

Переключатель слева замыкается при нажатии и размыкается в «нормальном» (не сработавшем) положении. Переключатель справа открывается при нажатии и закрывается в «нормальном» (не сработавшем) положении.

Если переключатели обозначены этими общими символами, тип переключателя обычно указывается в тексте непосредственно рядом с символом. Обратите внимание, что символ слева не следует путать с символом конденсатора. Если конденсатор необходимо представить в схеме логики управления, он будет показан следующим образом:

В стандартной электронной символике приведенный выше рисунок зарезервирован для конденсаторов, чувствительных к полярности.

В символах логики управления этот символ конденсатора используется для любого типа конденсатора, даже если конденсатор не чувствителен к полярности, чтобы четко отличить его от нормально разомкнутого контакта переключателя.

Многопозиционные переключатели

При использовании многопозиционных селекторных переключателей необходимо учитывать еще один фактор конструкции:то есть последовательность разрыва старых соединений и создания новых соединений при перемещении переключателя из положения в положение, при этом подвижный контакт последовательно касается нескольких неподвижных контактов.

Селекторный переключатель, показанный выше, переключает общий контактный рычаг в одно из пяти различных положений на контактные провода с номерами от 1 до 5.

Наиболее распространенная конфигурация многопозиционного переключателя, подобного этому, - это когда контакт с одной позицией разрывается до того, как будет установлен контакт со следующей позицией.

Эта конфигурация называется break-before-make . . В качестве примера, если бы переключатель был установлен в положение номер 3 и медленно поворачивался по часовой стрелке, контактный рычаг переместился бы из положения номер 3, размыкая эту цепь, переместился бы в положение между номером 3 и номером 4 (оба контура цепи разомкнуты. ), а затем коснитесь позиции 4, замыкая эту цепь.

Есть приложения, в которых недопустимо полностью разомкнуть цепь, подключенную к «общему» проводу, в любой момент времени.

Для такого приложения необходимо сделать до разрыва Можно построить такую ​​конструкцию переключателя, в которой подвижный контактный рычаг фактически замыкает мосты между двумя положениями контакта (между номером 3 и номером 4 в приведенном выше сценарии) при перемещении между положениями.

Компромисс здесь заключается в том, что схема должна допускать замыкание переключателя между смежными позиционными контактами (1 и 2, 2 и 3, 3 и 4, 4 и 5), когда ручка переключателя поворачивается из положения в положение. Такой переключатель показан здесь:

Когда подвижный контакт (-ы) можно привести в одно из нескольких положений со стационарными контактами, эти положения иногда называют бросками . .

Количество подвижных контактов иногда называют полюсами. Оба переключателя, показанные выше, с одним подвижным контактом и пятью неподвижными контактами, будут обозначены как «однополюсные пятипозиционные» переключатели.

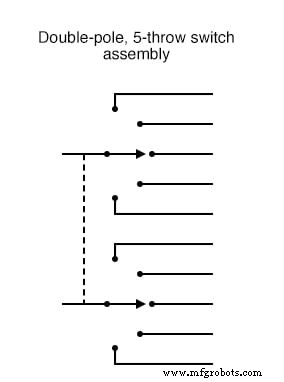

Если бы два идентичных однополюсных пятипозиционных переключателя были механически соединены вместе так, чтобы они приводились в действие одним и тем же механизмом, вся сборка была бы названа «двухполюсным пятипозиционным переключателем»:

Вот несколько распространенных конфигураций переключателей и их сокращенные обозначения:

ОБЗОР:

• нормальный состояние переключателя такое, где он не сработал. Для технологических коммутаторов это состояние, в котором они находятся на полке без установки.

• Переключатель, который разомкнут в неактивном состоянии, называется нормально-разомкнутым . . Переключатель, который замкнут, когда не сработал, называется нормально замкнутым . . Иногда термины «нормально открытый» и «нормально закрытый» обозначаются аббревиатурой N.O. и N.C. соответственно.
• Общая символика для N.O. и Н.З. переключающие контакты следующие:

• Многопозиционные переключатели могут быть либо размыкаемыми перед размыканием (наиболее распространенные), либо переключаемыми перед размыканием.
• «Полюса» переключателя относятся к количеству подвижных контактов, а «ходы» переключателя относятся к количеству неподвижных контактов на один подвижный контакт.
