Интегральные схемы

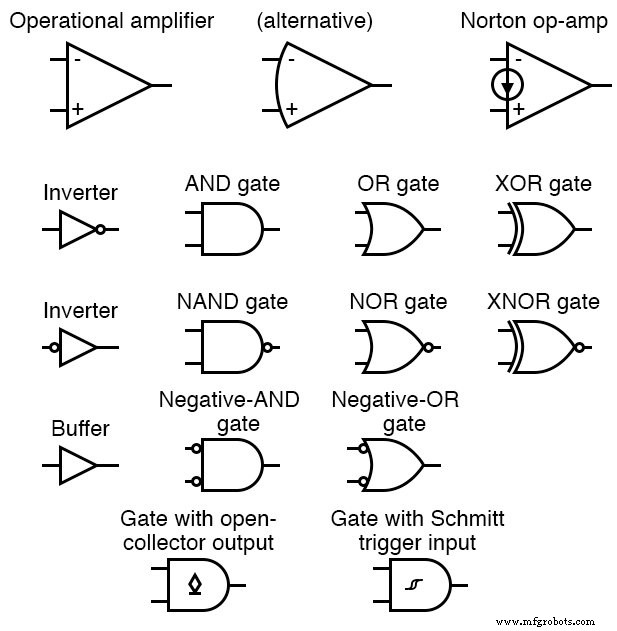

Логический вентиль назначается элементарным строительным блоком цифровых схем.

Логический вентиль рассматривается как устройство, способное создавать один выходной уровень с комбинациями входных уровней.

Входы и выходы логических вентилей находятся на двух уровнях, обозначенных как ВЫСОКИЙ и НИЗКИЙ, или ИСТИНА и ЛОЖЬ, или ВКЛ и ВЫКЛ, или просто 1 и 0.

Логический элемент И выдает на выходе состояние логической 1, когда каждый из входов находится в состоянии логической 1, а также производит выход в состоянии логического 0, даже если любой из его входов находится в состоянии логического 0.

Как и вентиль И, вентиль ИЛИ может иметь два или более входов, но производить только один выход.

Логический элемент ИЛИ формирует выход в состоянии логической 1, даже если какой-либо из его входов находится в состоянии логической 1, а также выдает выход в состоянии логического 0, если какой-либо из его входов находится в состоянии логического 0.

Элемент НЕ также называется инвертором просто потому, что он меняет вход на противоположный.

Элемент НЕ имеет только один вход и один соответствующий выход. Это устройство, выход которого всегда является дополнением к заданному входу.

Это означает, что элемент НЕ создает на выходе состояние логической 1, когда вход находится в состоянии логического 0, а также производит выход состояния логического 0, когда вход имеет состояние логической 1.

Ворота NAND и NOR - универсальные ворота. Каждый из этих ворот может реализовать логические схемы в одиночку.

И-НЕ и И-НЕ также называют универсальными строительными блоками. И И-НЕ, и ИЛИ-ИЛИ могут выполнять три основные логические функции, такие как И, ИЛИ и НЕ.

Логический элемент И-НЕ представляет собой комбинацию логического элемента И и НЕ. Ворота ИЛИ - это комбинация ворот ИЛИ и НЕ.
