Двунаправленные трансиверы 1G для поставщиков услуг и приложений Интернета вещей

Подпишитесь на блог Cisco Optics по электронной почте

Автор:Кошик Миттра, менеджер по продукту, группа модулей приемопередатчиков

Чтобы поддержать рост поставщиков услуг и приложений IoT (Интернет вещей) и приспособиться к резкому увеличению пропускной способности сети, которое будет сопровождать эту трансформацию, сетевые операторы всегда стремятся снизить затраты и увеличить использование существующих основных средств. Инициативы следующего поколения, такие как Индустрия 4.0 (в производственном секторе) и распространение услуг 5G (поставщиками услуг), являются ведущими операторами сетей для оптимизации производительности сетевого оборудования в существующих развертываниях.

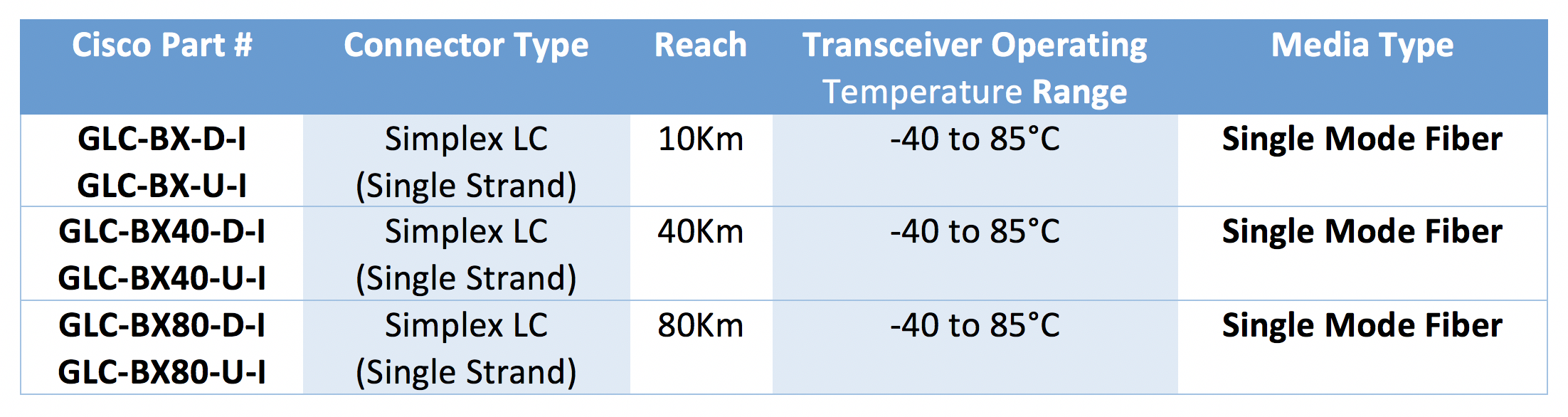

Cisco предлагает семейство двунаправленных трансиверов 1G специально для этих рынков и приложений. Основные характеристики этих трансиверов представлены в таблице ниже.

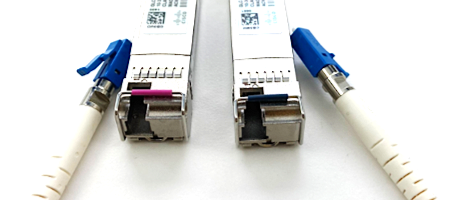

Эти трансиверы обладают следующими преимуществами, которые ценятся операторами сети:(1) работа по одной нити оптоволокна и (2) работа при промышленных температурах.

Повышение эффективности использования сети и отказоустойчивости приложений поставщика услуг

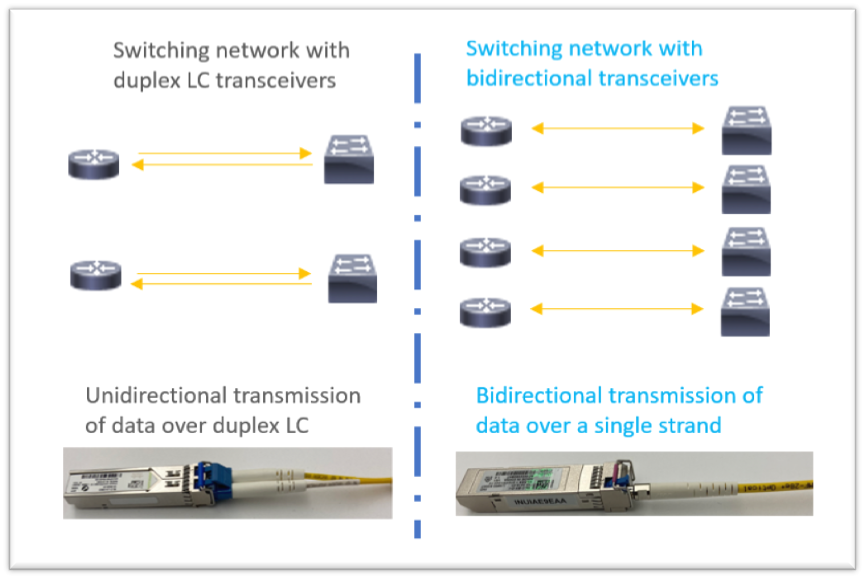

Один из самых быстрых способов увеличить использование существующих волоконно-оптических линий - это развернуть двунаправленные трансиверы. В то время как большинство приемопередатчиков 1G SFP для связи используют дуплексный разъем LC и две жилы волокна, двунаправленный приемопередатчик передает и принимает данные по одной и той же нитке волокна, что позволяет заказчику удвоить использование существующего волокна. На рисунке 3 показано, как двунаправленный приемопередатчик удваивает количество сетевого оборудования, которое может быть подключено к одному и тому же набору из 4 волокон, по сравнению с обычными приемопередатчиками.

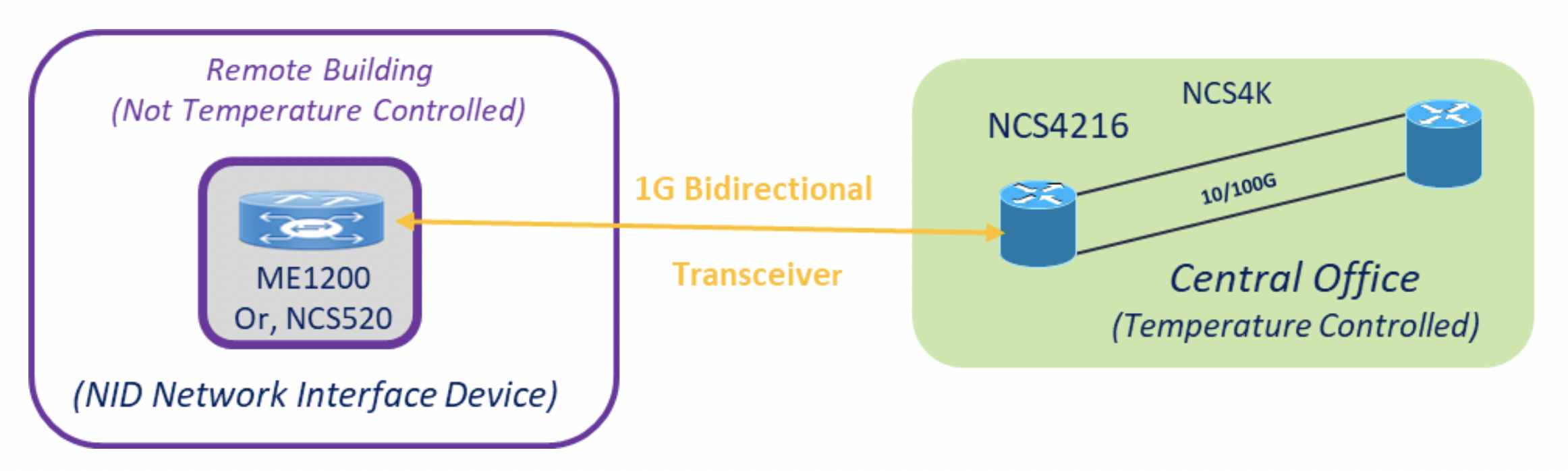

Поставщики услуг обычно развертывают двунаправленные трансиверы для подключения оборудования доступа к центральному офису. Например, платформа Cisco NCS4200 развернута в центральном офисе и подключается к NID (устройству сетевого интерфейса), например NCS520. Двунаправленный трансивер 1G идеально подходит для таких приложений.

Другой пример включает использование платформы пограничной маршрутизации ASR9000 к маршрутизатору доступа NCS540. ASR9000v защищен от окружающей среды и развертывается рядом с хостом Cisco ASR 9000 Series или удаленно от него. При развертывании с двунаправленным трансивером Cisco 1G система граничной маршрутизации ASR9000 может подключаться к маршрутизатору удаленного доступа (NCS540) на расстоянии до 80 км.

Помимо увеличения использования волокна, двунаправленный трансивер также позволяет повысить отказоустойчивость сети. Доступная вторая ветвь оптоволокна теперь может использоваться для создания резервной линии связи, что позволяет реализовать стратегию двойной самонаведения.

Промышленный температурный режим для приложений Интернета вещей

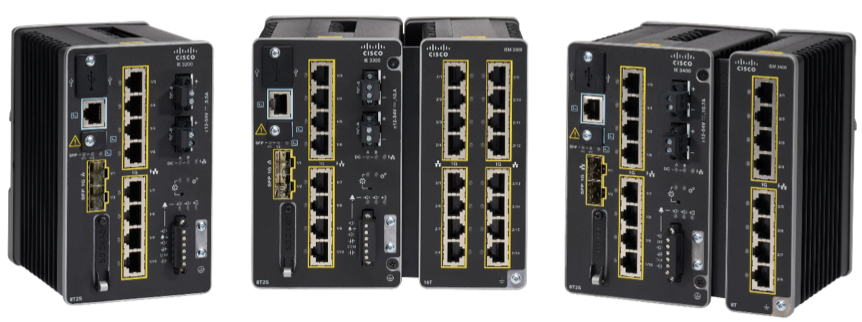

Многие приложения в IoT требуют развертывания сетевого оборудования в средах без температурного контроля. Например, защищенные коммутаторы Cisco Industrial Ethernet часто устанавливаются в придорожных шкафах для транспортной сети, где температура окружающей среды может достигать + 70 ° C или опускаться до -40 ° C. В таких ситуациях развернутые маршрутизаторы и коммутаторы рассчитаны на работу при промышленных температурах.

Для правильной работы сети в таких условиях окружающей среды Cisco предлагает двунаправленные трансиверы 1G, рабочая температура металлического корпуса которых может находиться в диапазоне от -40 ° C до + 85 ° C. Например, двунаправленные трансиверы 1G развернуты с коммутаторами Cisco Connected Grid Switches (CGS 2500), разработанными для суровых условий, часто встречающихся в энергетике и коммунальном хозяйстве. CGS 2520 обеспечивает управление и связь, необходимые для поддержки приложений коммунальных подстанций, таких как генерация, передача и распределение электроэнергии.

Таким образом, двунаправленный трансивер Cisco 1G поддерживает критически важные приложения и повышает отказоустойчивость сети для сетевых операторов. Полный список платформ Cisco, сертифицированных для использования с промышленными преобразователями температуры 1G, см. В таблице совместимости оптики Cisco.
