Регистратор данных температуры и влажности

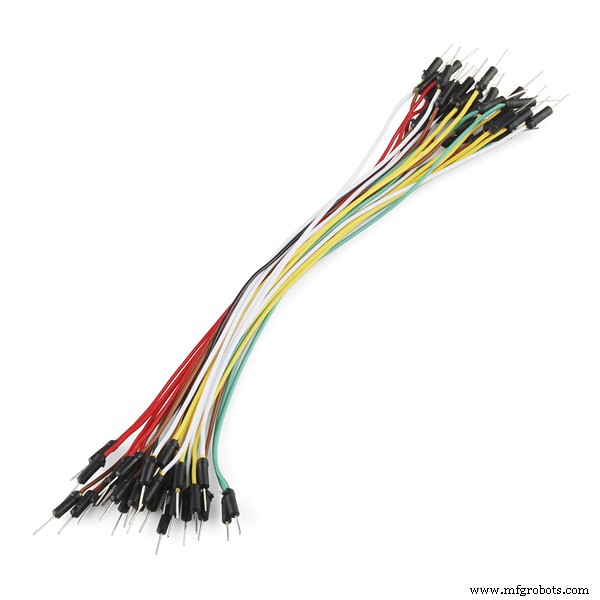

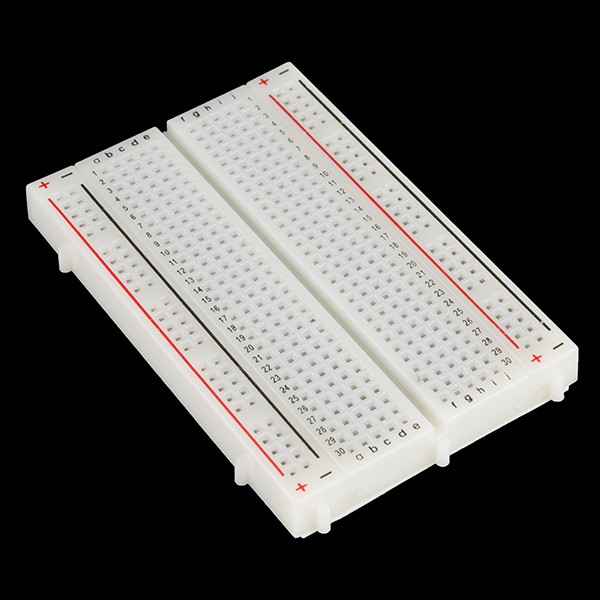

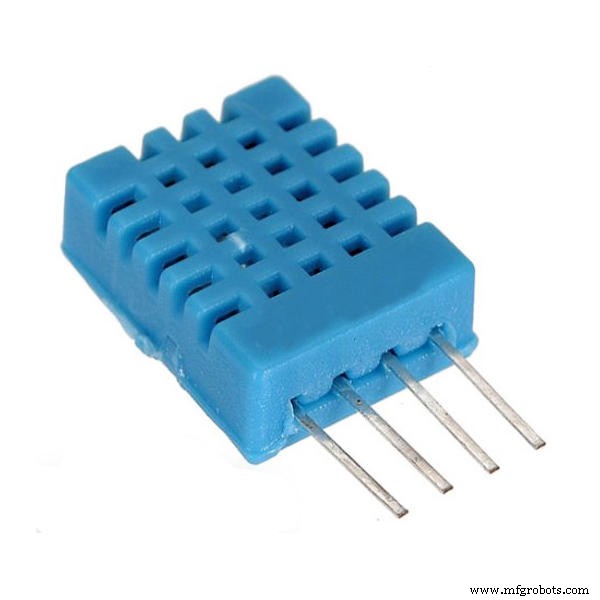

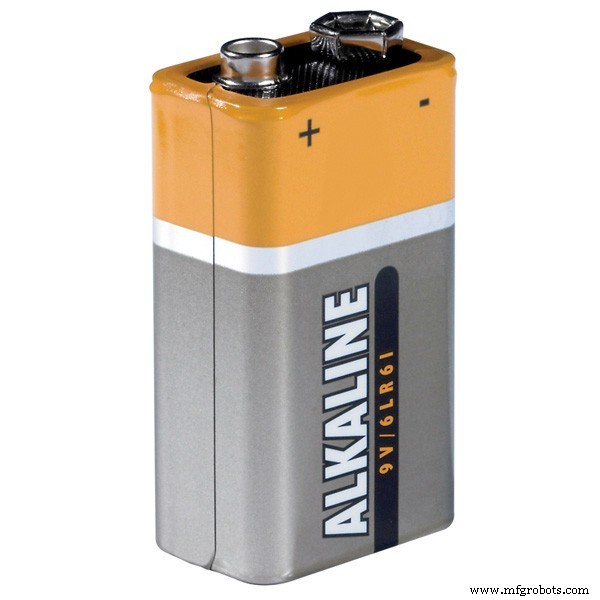

Приложения и онлайн-сервисы

IDE Arduino

Об этом проекте

О чем этот проект

Я экспериментировал с микроконтроллером Arduino в течение нескольких недель и построил только простые схемы со светодиодами и прочим. Я хотел создать свои первые проекты, которые могут быть полезны для чего-то, и решил построить регистратор данных для температуры и влажности. Хотя это довольно простая схема, код может быть довольно сложным (для кого-то на моем уровне. Lol).

Как мы это сделали

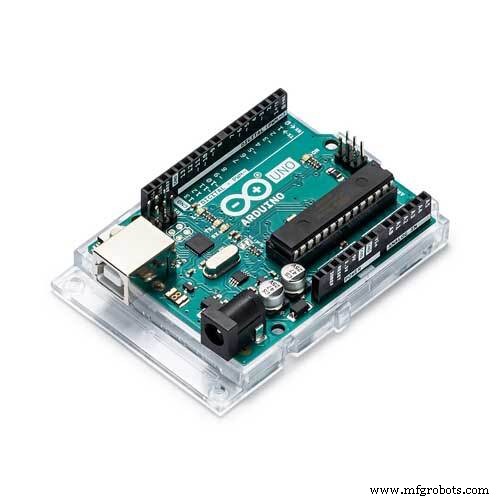

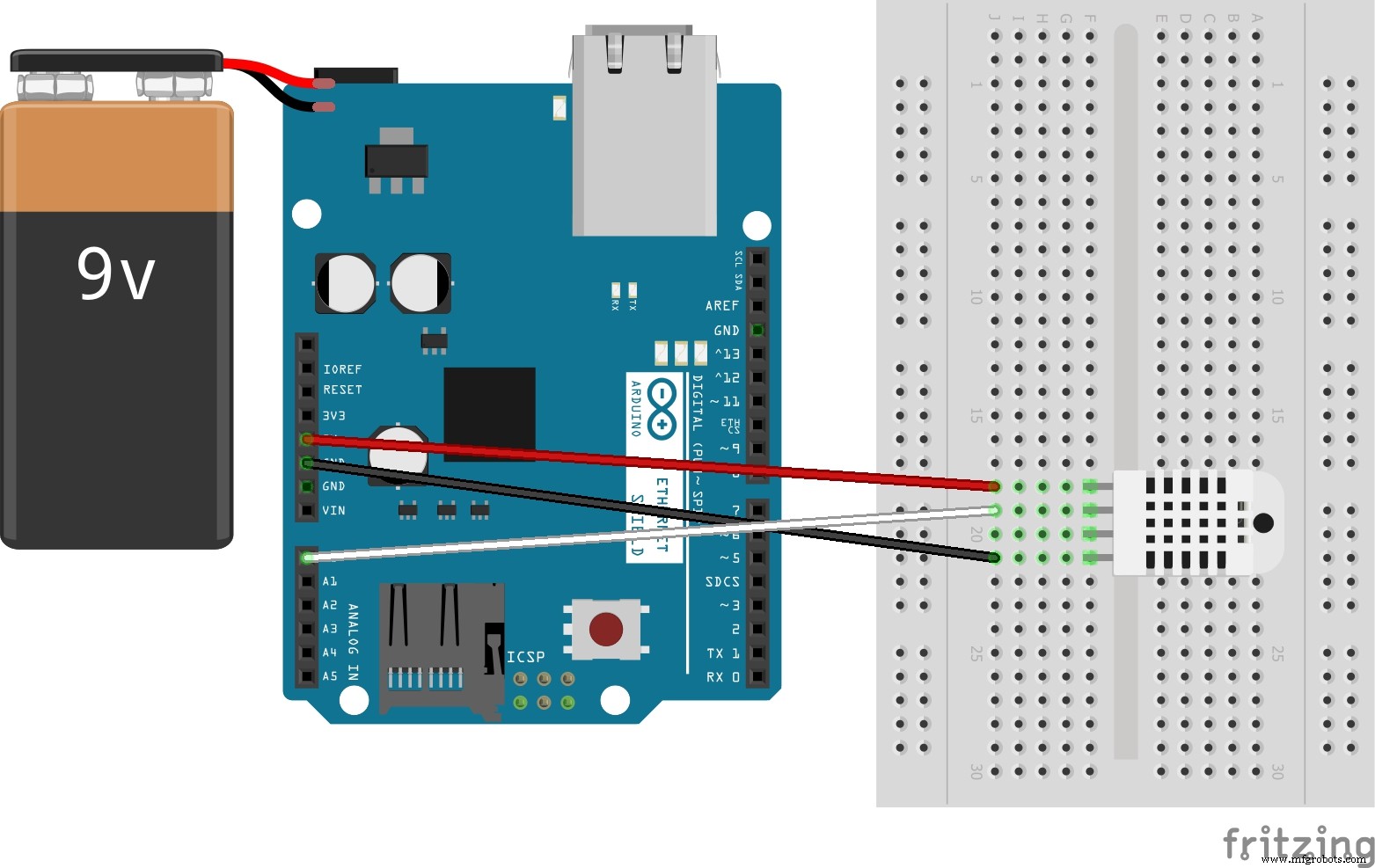

Первый шаг - собрать Arduino Uno и Ethernet Shield и построить следующую схему с вашими компонентами, как показано ниже.

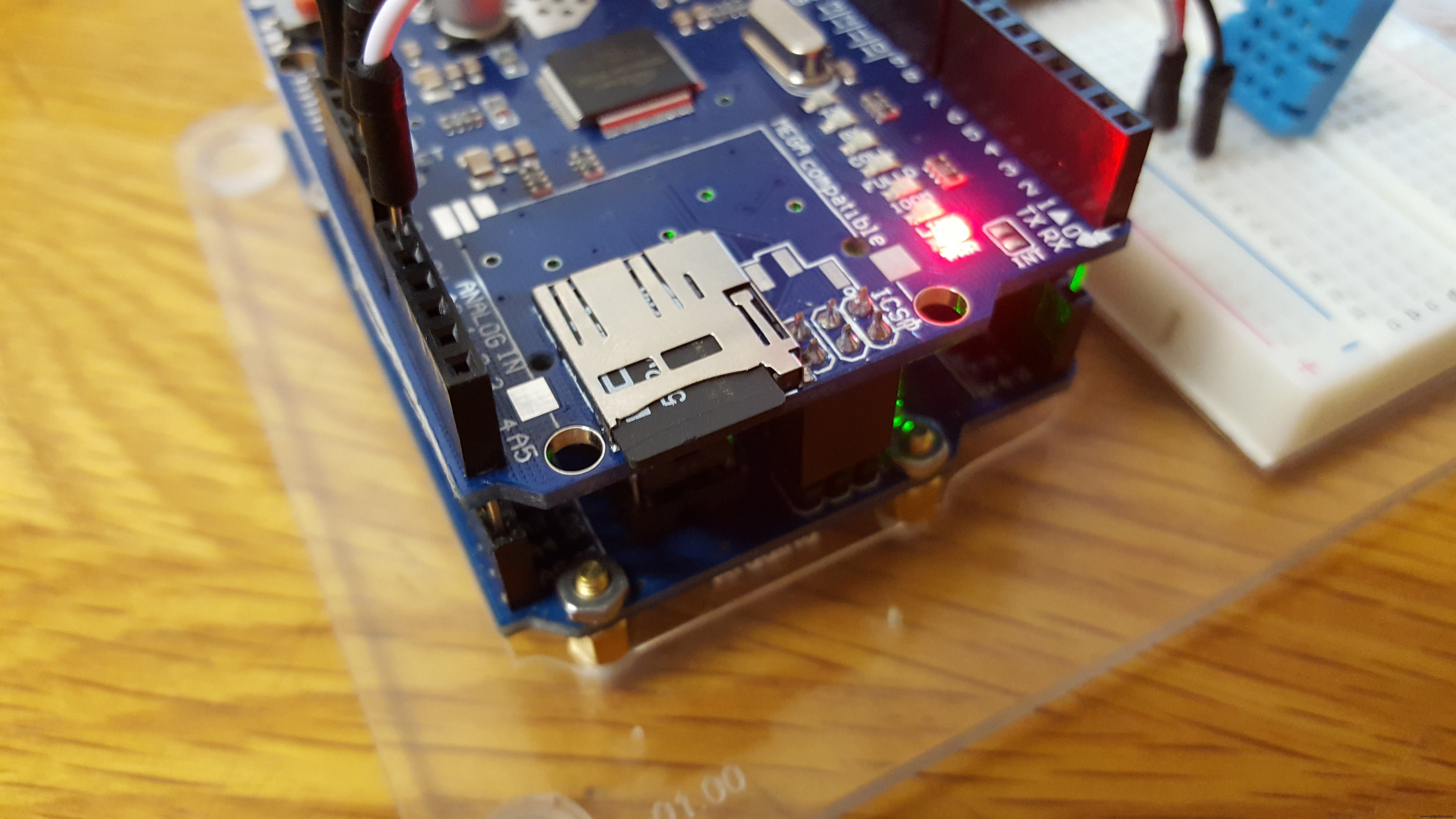

После завершения схемы убедитесь, что SD-карта отформатирована и вставлена ​​в экран Ethernet.

Теперь вы можете загрузить вам код, показанный ниже. Arduino и датчик начнут измерять температуру и влажность. Arduino создаст файл DATALOGGER.TXT на SD-карте. После отключения питания регистратор данных остановится и продолжит работу снова, как только питание будет восстановлено.

Если время измерения превышает 1–2 часа, я бы посоветовал использовать постоянный источник питания, такой как «стенная бородавка», чтобы убедиться, что батарея не разряжается и вы теряете важные данные.

Код

• Temp_and_Humid.ino

Temp_and_Humid.ino Arduino

 / * Регистратор данных SD-карты В этом примере показано, как записывать данные с трех аналоговых датчиков на SD-карту с помощью библиотеки SD. Схема:* аналоговые датчики на аналоговых входах 0, 1 и 2 * SD-карта, подключенная к шине SPI следующим образом:** MOSI - контакт 11 ** MISO - контакт 12 ** CLK - контакт 13 ** CS - контакт 4 создан 24 ноября 2010 г. Изменено 9 апреля 2012 г. Томом Иго. Этот пример кода находится в общественном достоянии. * / # include  #include  #include  dht DHT; #define DHT11_PIN A0const int chipSelect =4; void setup () {// Открытие последовательной связи и ожидание подключения порта открыть:Serial.begin (9600); в то время как (! серийный) {; // ждем подключения последовательного порта. Требуется только для собственного порта USB} Serial.print («Инициализация SD-карты ...»); // посмотрим, присутствует ли карта и может ли она быть инициализирована:if (! SD.begin (chipSelect)) {Serial.println ("Карта вышла из строя или отсутствует"); // больше ничего не делать:return; } Serial.println ("карта инициализирована.");} Void loop () {// создаем строку для сборки данных в журнал:String dataString =""; // считываем данные трех датчиков и добавляем в строку:for (int analogPin =0; analogPin <1; analogPin ++) {int chk =DHT.read11 (DHT11_PIN); dataString + =строка (chk); если (analogPin <2) {dataString + =","; }} // открываем файл. обратите внимание, что одновременно может быть открыт только один файл, // поэтому вы должны закрыть этот, прежде чем открывать другой. Файл dataFile =SD.open ("datalog.txt", FILE_WRITE); // если файл доступен, записываем в него:if (dataFile) {dataFile.println (DHT.temperature); dataFile.println (DHT.humidity); dataFile.close (); // печать через последовательный порт:Serial.print ("Temperature ="); Serial.println (DHT.температура); Serial.print ("Влажность ="); Serial.println (DHT.humidity); задержка (600000); } // если файл не открыт, выдается сообщение об ошибке:else {Serial.println ("ошибка открытия файла datalog.txt"); }}
