Как подключить британскую 3-контактную розетку? Подключение розетки BS1363

Безопасное и правильное подключение 1-ганговой, BS1363, 3-контактной розетки с выключателем

3-контактная розетка

3-контактная розетка также известна как розетка для Великобритании, розетка типа G или розетка BS1363 по стандартам IEC. Базовая трехштырьковая розетка с 1 бандой имеет три контакта, а именно «L», «N» и «E». Он доступен в нескольких вариантах, т. е. 1, групповой, 2, групповой, переключаемый и переключаемый с неоновой лампочкой и т. д. Мы покажем схемы подключения в наших следующих сообщениях для каждого типа в зависимости от потребностей системы.

Стандартная 3-контактная розетка BS-1363 (настенная розетка) обычно используется в Великобритании, IEC и других странах, следующих старым правилам Великобритании или IEC (Международной электротехнической комиссии). такие как ОАЭ, КСА, Малайзия, Сингапур, Кипр, Гонконг, Индия, Пакистан, Бангладеш, Мальта и так далее. Это связано с тем, что он имеет следующие комплексные защитные функции.

Функции безопасности разъема BS1363

3-контактная розетка BS-1363 имеет следующие защитные функции.

• Закрытые розетки (для клемм) на розетке не позволяют детям вставлять гвозди или другие проводящие материалы.
• Разъем питания BS1363 нельзя использовать в перевернутом положении. Другими словами, заземляющий штырек нельзя вставлять в разъемы под напряжением или нейтралью, так как заземляющий штырь больше и длиннее в предназначенной для этого 3-контактной вилке питания. Короче говоря, его нельзя использовать в неправильном месте даже по ошибке.
• Он имеет встроенный предохранитель в соответствующем 3-контактном разъеме BS1363.
• Гнездо для заземления меньше и длиннее в трехштырьковых вилках, поэтому заземление является первым контактом, который устанавливает электрический контакт с цепью. Кроме того, 3-контактную розетку нельзя использовать в перевернутом виде, чтобы предотвратить неправильный контакт клеммы с другими клеммами (например, нейтралью или заземляющим контактом).
• Все три контакта вилки питания BS1363 изолированы и предназначены для использования с розеткой BS1363.

В следующем руководстве мы покажем, как подключить и установить новую трехконтактную вилку или обновить устаревшую розетку (уже установленную).

В этой 3-контактной розетке Switched 1, группа переключателей используется для управления включением/выключением розетки, а также подключенных устройств. Встроенная неоновая лампочка (в выключателе) показывает положение ВКЛ/ВЫКЛ выключателя, вилки и розетки. Например, если светится неоновая лампа, это означает, что переключатель включен и цепь работает. Если индикатор не светится, это означает, что выключатель выключен, а вилка, розетка и прибор отключены от основного источника питания.

Необходимые инструменты

Для подключения 3-контактной розетки необходимы следующие основные инструменты.

• Выключатель, 1 группа, 3-контактная розетка.
• Плоская отвертка
• Тестер фазы
• Кабели и провода
• Ножницы для проволоки, плоскогубцы, бокорезы, ножницы, нож или простой инструмент для зачистки проводов.

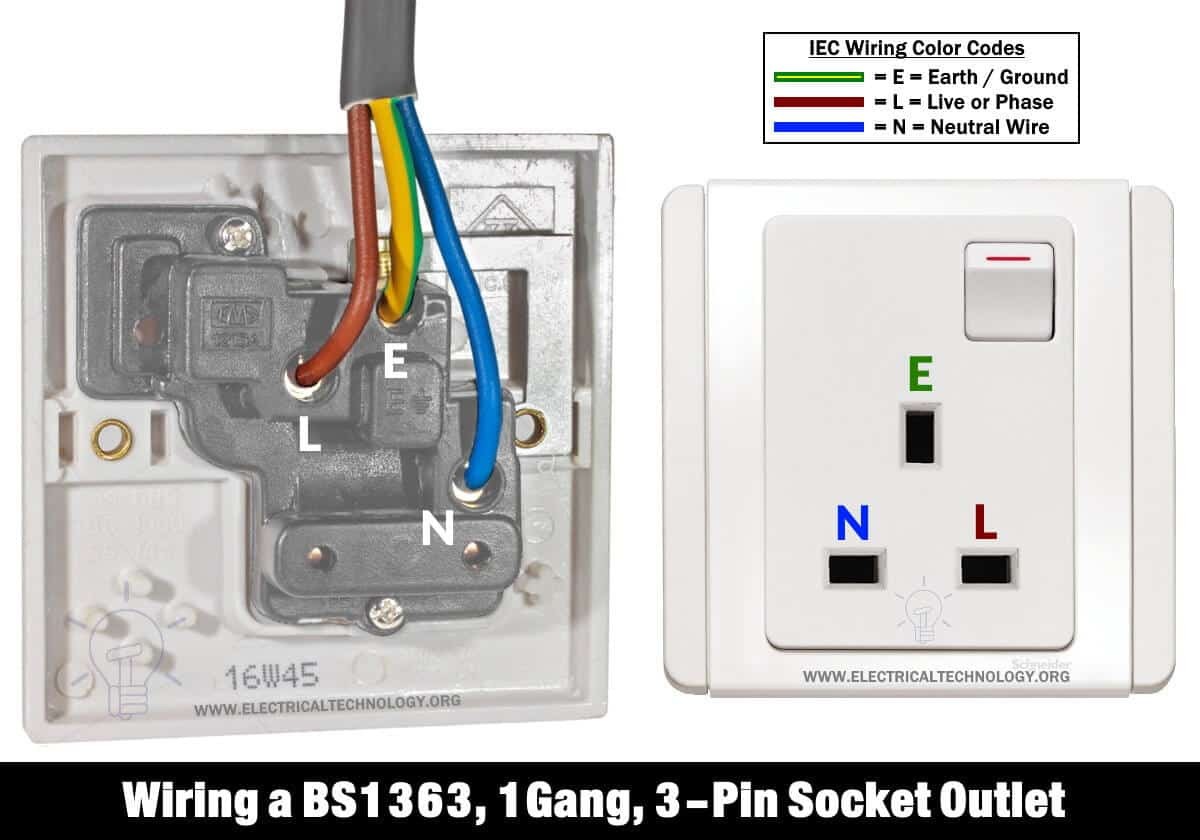

Подключение 3-контактной розетки BS1363

Выполните следующие простые действия, чтобы подключить настенную розетку с коммутируемой розеткой BS-1363.

• Прежде всего отключите главный выключатель или связанный с ним автоматический выключатель в главном распределительном щите или потребительском блоке и убедитесь, что основное питание отключено.
• Если вы хотите обновить уже установленную 1-блочную 3-контактную розетку, ослабьте плотно затянутый винт на передней стороне настенной розетки. Это поможет освободить переднюю крышку от монтажной коробки. Таким образом, розетка может быть отделена от монтажной коробки. Примечание. Пропустите шаг 2, если вы хотите установить полностью новую одноместную трехконтактную розетку (настенную розетку) вместо замены или модернизации одноместной трехконтактной розетки.

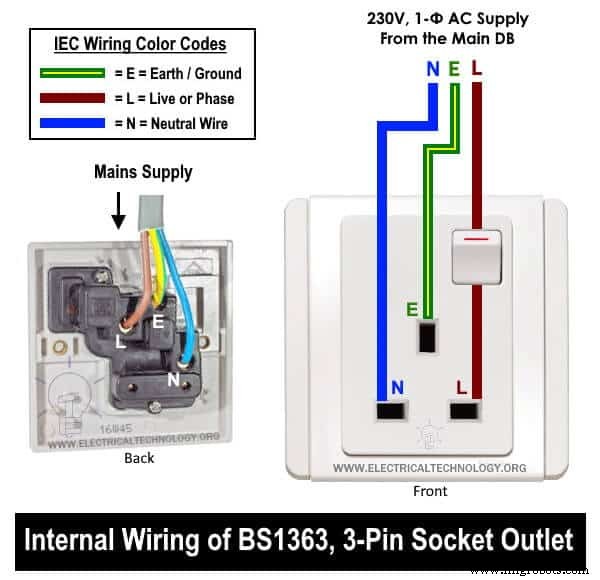

• Если вы хотите подключить новую 3-контактную розетку, просто подключите провод «Земля» зеленого цвета с желтой полосой к винтовой клемме «Е» (что означает «Заземление и заземление»).
• Теперь подключите «нейтральный» провод синего цвета к гнезду винтовой клеммы «N» (что означает нейтральный).
• Наконец, подключите коричневый провод «под напряжением» к винтовой клемме «L» (которая указывает на то, что она находится под напряжением или фаза).
• Если вы хотите изменить/обновить старую розетку, просто ослабьте винтовые клеммы «L», «N» и «E» заземления в предыдущей розетке и замените соответствующие провода в новой 3-контактной розетке. гнездо (коричневый для активного «L», синий для нейтрального «N» и зеленый или зеленый с желтой полосой для заземления «E»).
• В качестве последнего шага затяните винты и установите на место переднюю/заднюю крышку трехконтактного разъема. Убедитесь, что все провода и винты надежно затянуты, так как неплотное соединение может привести к возгоранию из-за дугового разряда и перегрева или даже к поражению электрическим током с серьезными травмами. Кроме того, из гнезда или винтовых клемм не должны торчать провода или оголенные жилы. Теперь осторожно задвиньте 3-контактную розетку обратно в монтажную коробку, чтобы она точно встала в гнездо коробки.
• Вы сделали. Восстановите питание, включив главный выключатель или соответствующий автоматический выключатель в потребительском блоке, и проверьте, работает ли он нормально.

Помните:

• Зеленый с желтым полосатый провод к клемме заземления «E».
• Синий провод к нейтральной клемме «N».
• Коричневый к клемме «L» под напряжением.

Цветовые коды проводки IEC и Великобритании:

Мы использовали следующие цветовые коды проводки IEC. для однофазного напряжения питания 230 В, применимого в Великобритании и ЕС. Соединенное Королевство использовало свои собственные цветовые коды проводки до апреля 2004 года, в то время как некоторые страны все еще следуют тому же старому цветовому коду проводки Великобритании. В Соединенном Королевстве теперь используются цветовые коды проводки IEC.

Цветовые коды проводки IEC для 230 В, 1-фазной, 3-проводной системы

• Коричневый =действующий или фазовый провод
• Синий =нейтрально
• Зеленый или Зеленый с желтым Полоса =заземление или заземляющий провод в качестве защитного заземления (PE).

Старые цветовые коды проводки в Великобритании для однофазной проводки следующие.

Однофазный, 230 В

• Красный =Фаза
• Черный =нейтрально
• Зеленый =Земля или заземляющий провод.

Инструкции и меры предосторожности

• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим деталям во время ремонта или установки.
• Внимательно прочитайте все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей, чтобы найти правильный калибр.
• Никогда не пытайтесь играть с электричеством (так как это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельно выполнять электромонтажные работы не только опасно, но и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
