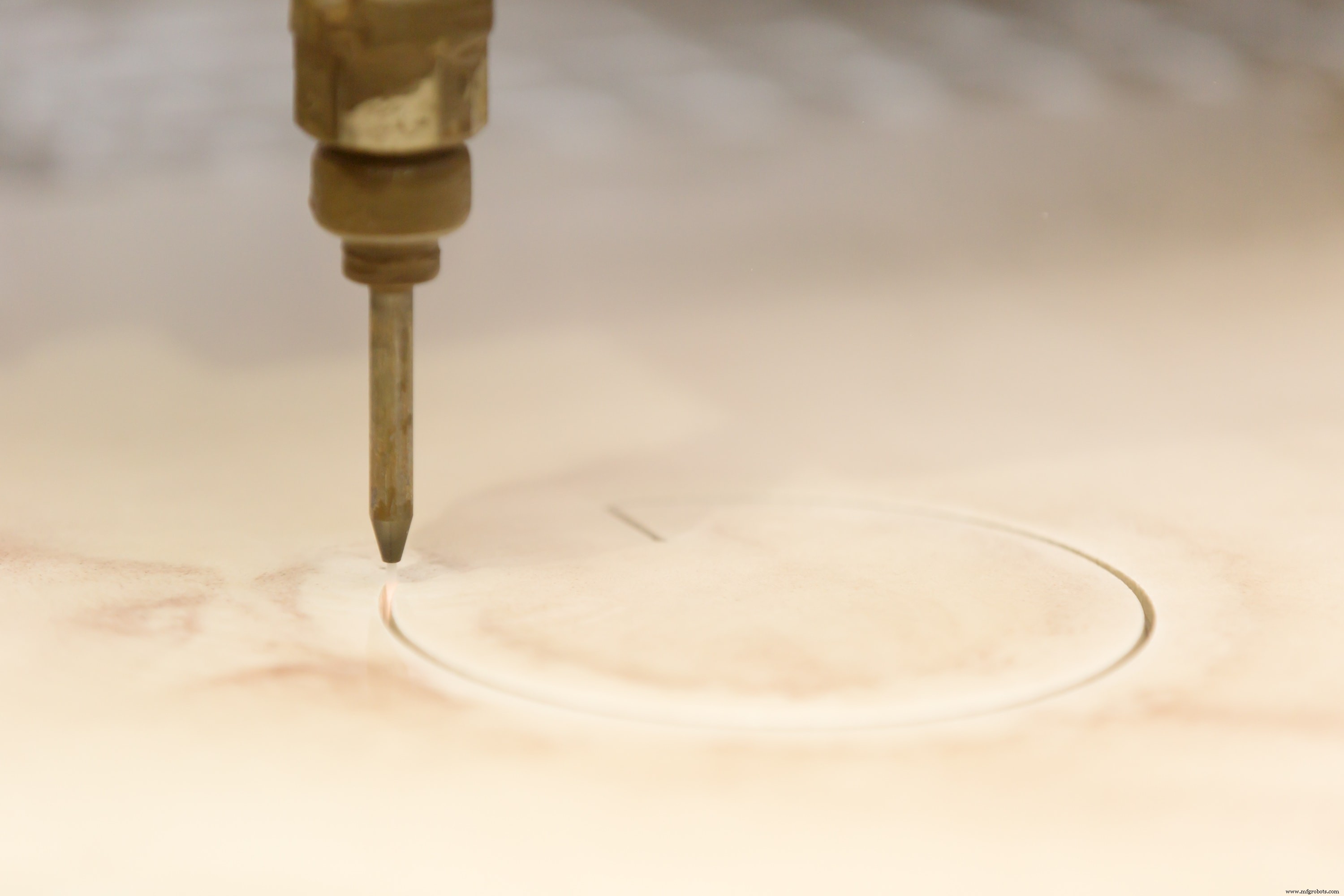

Как работают станки водорезной резки: точность в металлообработке

Станок водорезной резки режет металл и другие материалы струей воды под высоким давлением и скоростью. Иногда добавляют абразив для улучшения реза. Водорезы делают точные разрезы без изменения свойств материала. Подробный разбор принципа работы ниже.

Базовый процесс

Процесс аналогичен естественному водному эрозии, ускоренному и сконцентрированному. Станок подключен к высоконапорному насосу, вода выходит из сопла. Высокоскоростная струя режет материал. Добавки (абразивы: гранат, оксид алюминия) усиливают рез. Характеристики струи легко менять, поэтому инструмент режет широкий спектр материалов.

Компоненты

Типичные 7 базовых компонентов:

• Высоконапорный насос: создает поток прессованной воды
• Манипулируемая режущая головка: опциональный КНУ-модуль для угловых резов
• Абразивное сопло: смешивает прессованную воду и грануляты для режущей струи
• Приемный бак: водяная ванна, гасящая энергию абразивной струи после реза
• Абразивный бункер: дозирует подачу абразива в сопло
• Система перемещения X-Y: движет соплом по траектории реза
• КНУ-контроллер на базе ПК: позволяет производить точные детали при минимальном опыте оператора

Разнообразие применений

Водорезы режут, формируют, вырезают и растачивают. Легкая модификация струи позволяет резать от дерева до металла. Закаленное стекло — один из немногих материалов, которые нельзя резать водорезом: любой механизм расколет его.

Отсутствие теплового воздействия

Главное преимущество: нет нагрева. Металл режется без нарушения внутренней структуры. Нет «зона теплового влияния» — металл не повреждается и не меняет свойств.
