Диак: двунаправленный триггер для AC тиристоров

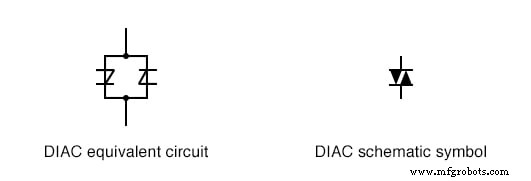

Диаки — специализированный класс однонаправленных полупроводниковых приборов — по сути диоды Шокли, соединенные параллельно с противоположной полярностью — для создания двунаправленного триггерного элемента для переменнотоковых (AC) схем. Когда одиночный диод Шокли проводит, он позволяет ток течь только в одном направлении; диак, однако, может проводить в обоих направлениях, делая его идеальным для AC применений.

В DC среде диак ведет себя идентично диоду Шокли: он проводит, как только достигнуто пробойное напряжение, и затем остается защелкнутым до падения тока ниже удерживающего тока. Под AC ситуация меняется драматически. Поскольку ток меняет направление дважды за цикл, диак останется защелкнутым только для одной полуволны. Когда полярность переворачивается, прибор выходит из защелкивания, если не происходит новый пробой, результатом чего является характеристическая волна, повторяющаяся каждую полуволну.

Диак

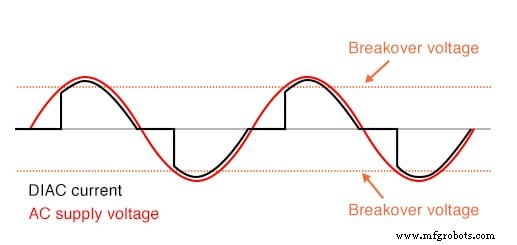

Рисунок 1 иллюстрирует волны, производимые диаком под AC возбуждением. Прибор проводит кратко во время каждой полуволны, создавая квадратоподобный импульс тока, который хорошо подходит для запуска других тиристоров, таких как триаки. Это поведение объясняет, почему диаки редко используются в одиночестве; они наиболее ценны как триггерные элементы в схемах, требующих точного AC управления — распространенные примеры включают диммеры ламп, контроллеры скорости моторов и регуляторы скорости вентиляторов HVAC.

Волны диака

В резюме, диак предоставляет простой, надежный и низкозатратный способ генерации двунаправленного триггерного импульса, который может защелкнуть триак или другой тиристор, тем самым позволяя эффективное AC управление мощностью в широком спектре потребительских и промышленных приложений.
