Справочник G-кодов токарных станков Milltronics CNC
G-коды Milltronics для наладчиков, работающих на токарных станках с управлением Milltronics.
Также см. G-коды для Milltronics Centurion 7: Milltronics Centurion 7 G Code List

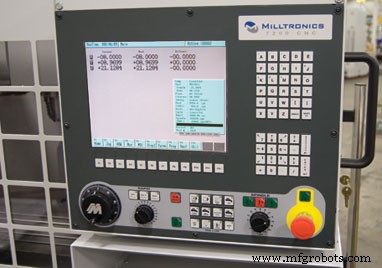

Milltronics CNC Control
G-коды Milltronics для токарных станков
| G-код | Функция |
|---|---|
| G00 | Быстрое позиционирование |
| G01 | Линейная интерполяция |
| G02 | Круговая/винтовая интерполяция CW |
| G03 | Круговая/винтовая интерполяция CCW |
| G04 | Пауза (Dwell) |
| G09 | Точная остановка |
| G10 | Установка данных ВКЛ |
| G11 | Установка данных ВЫКЛ |
| G12 | Очистка плавающего нуля |
| G13 | Программирование задней стороны |
| G14 | Программирование лицевой стороны |
| G20 | Ввод в дюймах |
| G21 | Ввод в метрической системе |
| G22 | Проверка безопасной зоны ВЫКЛ |
| G23 | Проверка безопасной зоны ВКЛ |
| G28-G30 | Возврат в референтную точку |
| G32 | Нарезка резьбы |
| G34-G36 | Нарезка резьбы |
| G38 | Возврат в исходную точку |
| G39 | Возврат в точку R |
| G40 | Отмена компенсации резеца |
| G41 | Компенсация резеца слева |
| G42 | Компенсация резеца справа |
| G45 | Ось Z до клиренса |
| G46 | Ось X до клиренса |
| G47 | Ось Z до смены инструмента |
| G48 | Ось X до смены инструмента |
| G49 | Отмена смещения H |
| G50 | Установка FLZ, макс. обороты |
| G52 | Установка локальной системы координат |
| G53 | Машинная система координат |
| G54 | Рабочая система координат 1 (G540…G549) |
| G55-G59 | Рабочие системы координат 2-6 (G5#0…5#9) |
| G60 | Одноразовое быстрое перемещение |
| G61 | Режим точной остановки |
| G63 | Режим растачивания |
| G64 | Резание |
| G65 | Без движения |
| G70 | Цикл чистовой обработки |
| G71 | Грубое точение |
| G72 | Грубое фаскирование |
| G73 | Повтор контура |
| G74 | Лицевое канавление |
| G75 | Диаметральное канавление |
| G76 | Цикл нарезки резьбы |
| G80 | Отмена канонического цикла |
| G81 | Сверление |
| G82 | Сверление / Пауза |
| G83 | Поэтапное сверление |
| G84 | Растачивание |
| G85 | Расточка |
| G86 | Расточка / Останов шпинделя |
| G89 | Расточка / Пауза |
| G90 | Цикл точения А |
| G91 | Инкрементальные размеры |
| G92 | Цикл нарезки резьбы |
| G93 | Абсолютные |
| G94 | Цикл фаскирования B |
| G96 | Постоянная скорость резания |
| G97 | Обороты в минуту |
| G98 | Подача в минуту |
| G99 | Подача за оборот |
| G501 | Зеркальное отражение ВЫКЛ |
| G511 | Зеркальное отражение ВКЛ |
| G550 | Масштабирование ВЫКЛ |
| G551 | Масштабирование ВКЛ |
| G568 | Вращение ВКЛ |
| G569 | Вращение ВЫКЛ |
| G990 | Сохранение параметров |
| G991 | Чтение параметров |
| G995 | Чтение байтовых параметров |
| G996 | Установка байтовых параметров |
| G997 | Принудительная ошибка |
| G998 | Звуковой сигнал |
| G999 | Принудительная фатальная ошибка |
