Топ советов для изготовления премиальных ЧПУ-деталей

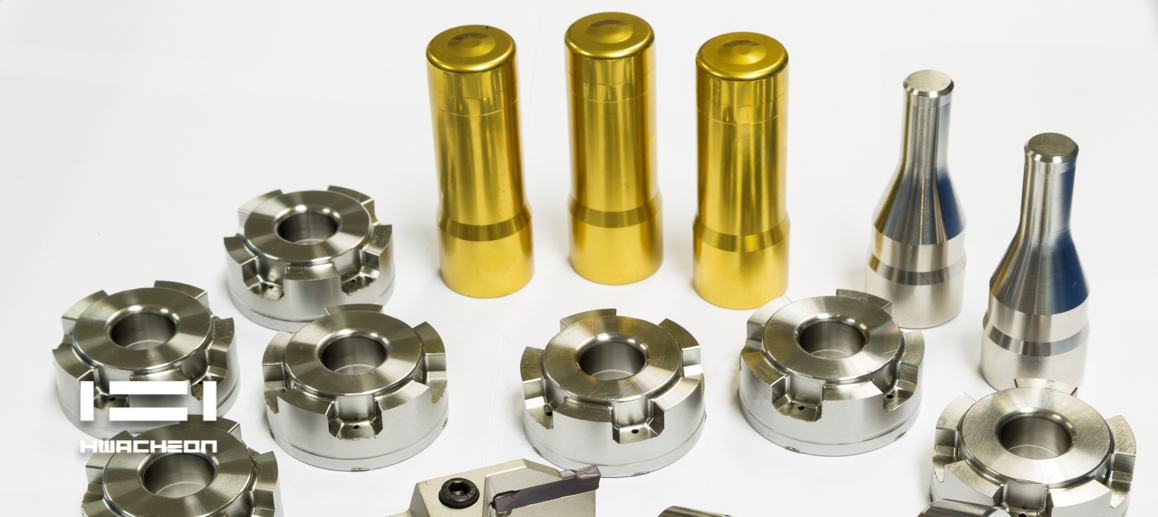

ЧПУ-обработка — ключевая необходимость в современном производстве. Качественные ЧПУ-детали используются для создания качественных продуктов по всему миру. Они должны соответствовать проектным спецификациям заказчиков и отраслевым стандартам для точной и эффективной работы.

Детали, не соответствующие требованиям, вызывают непредвиденные проблемы, приводящие к огромным простоям и затратам. Например, аэрокосмическая деталь вне точности может вызвать отказ оборудования в полете, угрожая жизням. Аналогично, дефектные тормозные диски или суппорты могут привести к авариям или дорогостоящему отзыву тысяч авто.

Производители полностью понимают важность производства качественных деталей вовремя. Неуспех ведет к потере клиентов и будущих заказов.

Так что нужно для производства качественных деталей на ЧПУ?

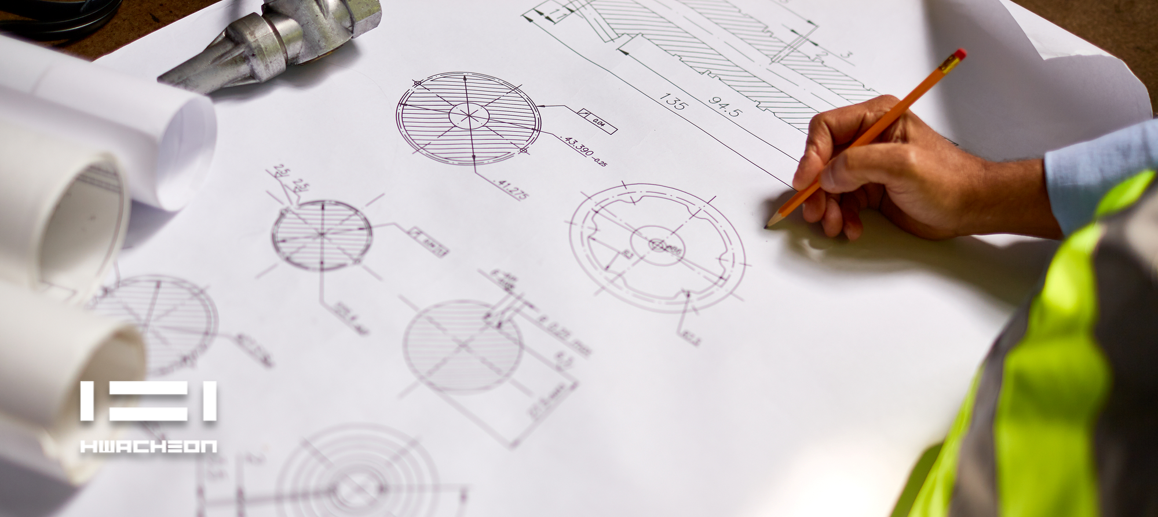

#1 Пересмотрите ваш ЧПУ-проект

Перво-наперво нужна четкая оценка проекта. Спросите себя:

• Какие размеры и сложность деталей?
• Какие материалы обрабатывать?
• Какие уровни точности нужны?
• Какие режущие инструменты потребуются?
• Нужны ли дорогие приспособления для закрепления?

Такой обзор позволяет выбрать самый эффективный и экономичный метод достижения результата.

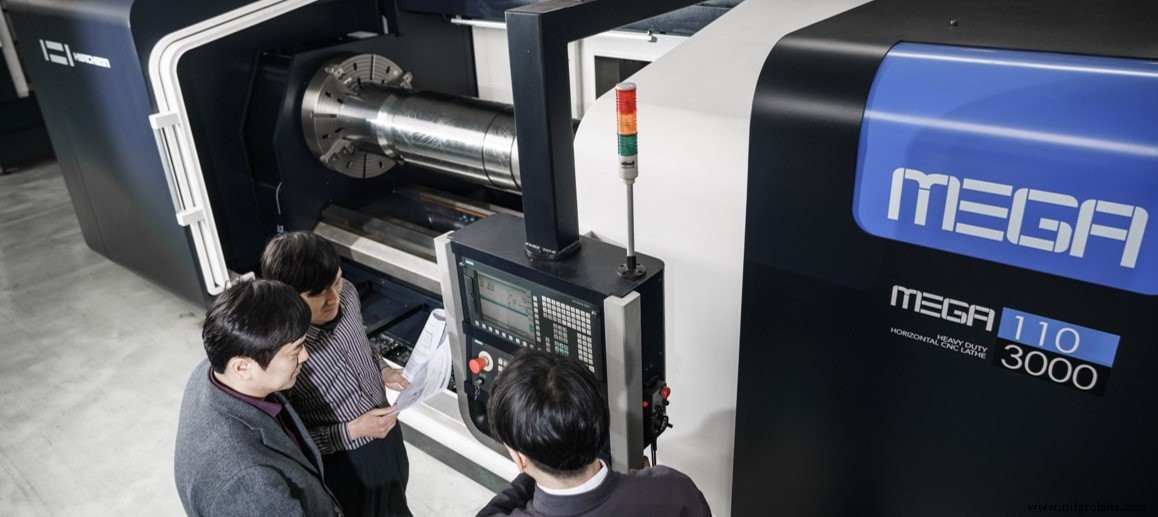

#2 Рассмотрите лучший тип станка

Есть ли у вас правильное оборудование для этой работы? Если нет — подберите лучший вариант, оценивая широкий спектр типов ЧПУ на рынке.

Качественные ЧПУ-станки могут стоить дороже. Но они достигают экстремально высокой точности и строгих допусков. Станки с хорошей общей механикой, качественными шариковыми винтами и линейными роликовыми направляющими или коробчатыми направляющими, закаленными, шлифованными и вручную соскребаемыми до перфекции, способны и доказанно обеспечивают долгосрочную точность и стабильность.

Оцените, требует ли рынок именно тот тип станка, который вы смотрите — даст намек на практичность и полезность для ваших нужд. Наконец, учитайте срок поставки бренда и типа ЧПУ, чтобы не быть вынужденным купить второй или третий выбор.

#3 Автоматизируйте с ЧПУ-управлением

Так как компьютерные системы управляют ЧПУ, многие производственные операции можно автоматизировать для роста выпуска и снижения непроизводительного времени. Идентичные или смешанные детали обрабатываются с более высокой и постоянной точностью. Повторные заказы настраиваются быстрее, а срочные заказы легче встраиваются в график.

#4 Оптимизируйте с ПО станка

Репутабельные производители ЧПУ часто предоставляют спецПО, управляющее параметрами, дающее алерты и отчеты об ошибках. Такое ПО позволяет компетентным механикам оценивать процессы, предпринимать проактивные или корректирующие действия для сохранения качества деталей и оптимизировать эффективность производства, максимизируя возможности станка.

#5 Обеспечьте использование правильных материалов

Тип обрабатываемых материалов влияет на уровни производительности и циклов. Факторы: долговечность, нагрузка на подшипники, общая структура станка — влияют на реализуемую точность.

Свойства материалов и поведение инструмента при требуемых условиях обработки также влияют на факторы станка: макс. скорость шпинделя и подача, наиболее эффективная мощность мотора, крутящий момент шпиндельного мотора.

#6 Используйте правильные подачи и скорости

Правильные подачи и скорости при обработке влияют на качество поверхности и жизнь режущего инструмента.

Если скорость слишком низка — ниже эффективность и возможен урон инструменту. Если слишком высока — проблемы с точностью и контуром, быстрее изнашивается инструмент — выше затраты. Рассмотрите «Золотую середину» — обеспечит хорошее качество, долгую жизнь инструмента, стабильные и экономичные партии.

#7 Выбирайте правильные режущие инструменты и держатели

Используйте правильные режущие инструменты и рекомендуемые режжимы для достижения нужного качества поверхности и точности. Затем тонко настройте параметры для желаемого выхода и затрат.

Избегайте тупых, неправильных (по размеру) или неподходящих для материала инструментов — приводят к заусенцам, следам резака, нарывам, обжигам на готовом изделии.

Также избегайте использования одного инструмента для черновой и чистовой обработки в серийном производстве — дает ниже качество финиша и возможно больший износ и затраты.

#8 Применяйте правильное закрепление деталей

Способ закрепления материала/деталей зависит от числа операций и нужды обрабатывать более одной поверхности.

Если несколько операций (фрезеровка, сверление, нарезка резьбы) — лучше закрепить деталь так, чтобы все операции выполнялись в одной установке.

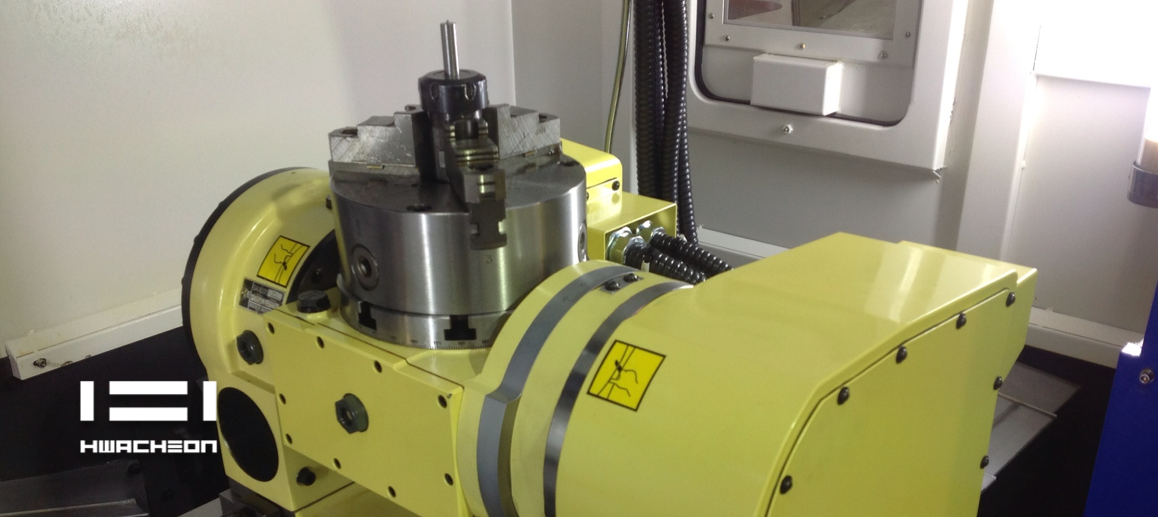

Достигается «умными» и эффективными дизайнами приспособлений (дорогими) или дополнительной осью станка (4-я ось или ЧПУ-вращающийся стол).

Если нужно обработать все пять сторон — нужен многоосевой обрабатывающий центр. 3+2 или лучше 4+1 конфигурация. Полные 5 осей — для формовочного инструмента/матриц или очень сложных форм/контуров.

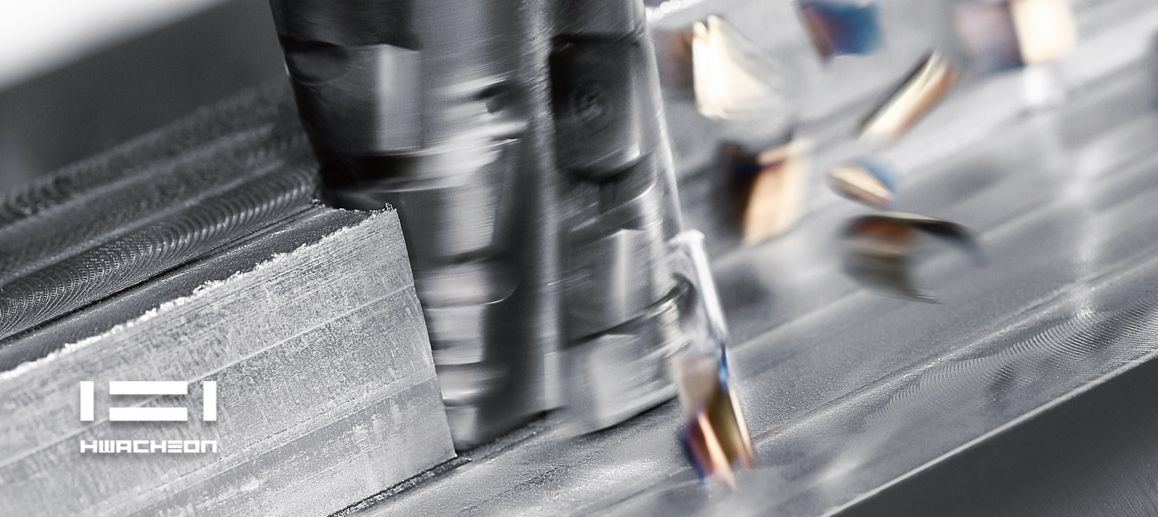

#9 Обеспечьте эффективное удаление стружки

Стружка должна эффективно удаляться из станка, иначе она серьезно мешает обработке. Никогда не должна накапливаться в зоне резания — удаляется эффективным СОЖ или воздушным давлением.

Если стружка не удаляется сразу и эффективно, её может затянуть вокруг резака, контактировать с зоной резания и резаком повторно. Результат: выше износ, возможное повреждение поверхностей материала, в худшем случае — лом резака от повышенной нагрузки. Избегайте стружки на заготовке — сохраняйте качество поверхности.

После обеспечения удаления стружки СОЖ/воздухом, эффективно утилизируйте её конвейерами внутри станка. Различные дизайны:

• Шарнирные конвейеры — универсальны для разных материалов.
• Скребковые — рекомендованы для чугунных заготовок.
• Барабанные — в основном для алюминия, обеспечивают фильтрацию мелкой стружки из СОЖ.

#10 Управляйте производственной средой

Будьте осторожны с внешними источниками мусора и загрязнений — они могут создавать сильные негативные эффекты при обработке и приводить к дорогим повреждениям станка.

Примеры:

• Пыль от шлифовки или, что хуже, близких литейных цехов
• Ударные волны от прессов или штамповочных станков
• Электрические флуктуации из-за нестабильной электросети
• Сварочные работы рядом с ЧПУ

Помимо этого, нестабильные и меняющиеся температуры в цехе влияют на точность станка, а грязный (влажный) и нефильтрованный воздух от компрессора и пневмо-лайн — на функциональность и эффективность.

#11 Нанимайте квалифицированных ЧПУ-механиков

Экспертиза и опыт ЧПУ-механиков играют критическую роль в производстве качественных продуктов. Квалифицированные механики с хорошими производственными знаниями и механической интуицией выполняют, настраивают станок и ведут операции с заботой и значительно меньшими ошибками.

#12 Проводите впроцессные инспекции

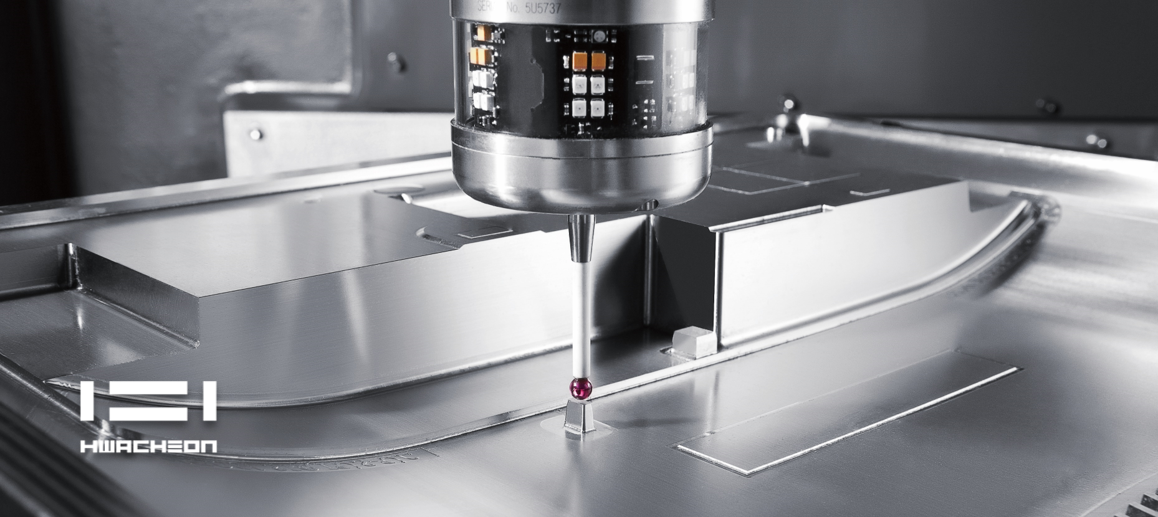

Проводите контроль качества, пока деталь еще в обработке, чтобы сразу выявлять проблемы и корректировать ЧПУ-инструмент для достижения требуемых допусков. Можно делать «In-Process-Measuring» высокоточными рабочими пробирами — позволяют сразу проверять конкретные размеры или после операции до выхода детали из приспособления/станка. Тогда можно скорректировать данные и переработать.

Впроцессные проверки инструментов также предотвращают повторное использование изношенных режущих — они опасны, могут сломаться в процессе. Проверки не только подтверждают, что сверло/резец ок — система мониторинга жизни инструмента информирует оператора о необходимости замены. Лазерные системы измерения инструмента могут даже измерять износ по длине и радиусу.

#13 Внедряйте меры контроля качества

Системы качества — неотъемлемая часть производства. Внедряйте эффективные системы КК на всем процессе — от старта проекта до готовых изделий.

Строгие рабочие процедуры должны обеспечивать соответствие во входном контроле материалов, процессных проверках, размерах, допусках, спецификациях готовых изделий. Это избежит неконформных изделий и соответствует высокому качеству, требующемуся клиентом, повышая репутацию и продуктивность при снижении затрат. Идеально — быть ISO-сертифицированным.

#14 Проводите регулярное профилактическое ТО

Принятие регулярного протокола ТО помогает держать ЧПУ-станки в хорошем состоянии. Частая калибровка рекомендована для предотвращения работы вне спецификаций или генерации потенциально повреждающих вибраций.

Также помогает избежать технических проблем в неподходящее время. Планируйте профилактику минимум раз в год — лучше дважды.

Обеспечьте заботу и внимание для ваших дорогих станков, которые зарабатывают вам деньги. Не пытайтесь сэкономить пару долларов на дешевом масле смазки. В руководствах по эксплуатации все детали: какой бренд масла и какие спецификации нужны. Попытки сократить затраты на неконформное масло могут привести к потере гарантии и дорогим ремонтам в ближайшем будущем.

Получите бесплатное Руководство по профилактическому ТО [Чек-лист] Топ советов профилактического ТО для ваших ЧПУ-станков

Заключение

Производство качественных деталей часто зависит от сложного сочетания ЧПУ-станков, ПО, инструментов и процессов, квалифицированных механиков. Управляя этими параметрами хорошо, вы сможете поставлять качественные и стабильные ЧПУ-детали с нужными уровнями точности, требуемыми клиентами.

Для постоянного производства качественных ЧПУ-деталей нужно инвестировать в более качественные ЧПУ-станки. Это помогает встречать постоянные требования к более высокой продуктивности, меняющимся деталям, растущей сложности и потребности в стабильном качестве продукции.

Чтобы соответствовать или превосходить всё более строгие требования производителей, вы также должны требовать, чтобы ваши ЧПУ-станки оставались в идеальном состоянии. Узнайте, как сделать это, читая нашу статью «ЧПУ-станки — Ультимативный список Что делать и Чего не делать».
