Об этом проекте

Это спутниковый трекер с напечатанной на 3D-принтере тарелкой, созданной на основе настоящей спутниковой тарелки. Вот он в действии:

Эта антенна будет отслеживать любое количество спутников в режиме реального времени, когда они летают над головой.

Аппаратное обеспечение

Спутниковая тарелка и опорная конструкция были напечатаны на 3D-принтере; файлы STL можно найти на Thingiverse:https://www.thingiverse.com/thing:4541354

Шаговые двигатели подключаются к Arduino следующим образом:

Я снял USB-кабель и использовал линии +5 В и GND для питания шаговых двигателей от мобильного аккумулятора.

Программное обеспечение

Код проекта находится на Github:https://github.com/alexchang0229/S satelliteTracker

Орбиты спутников обычно задаются наборами из двух линейных элементов (TLE), большинство спутников отслеживаются NORAD, и их TLE можно найти на:http://www.celestrak.com.

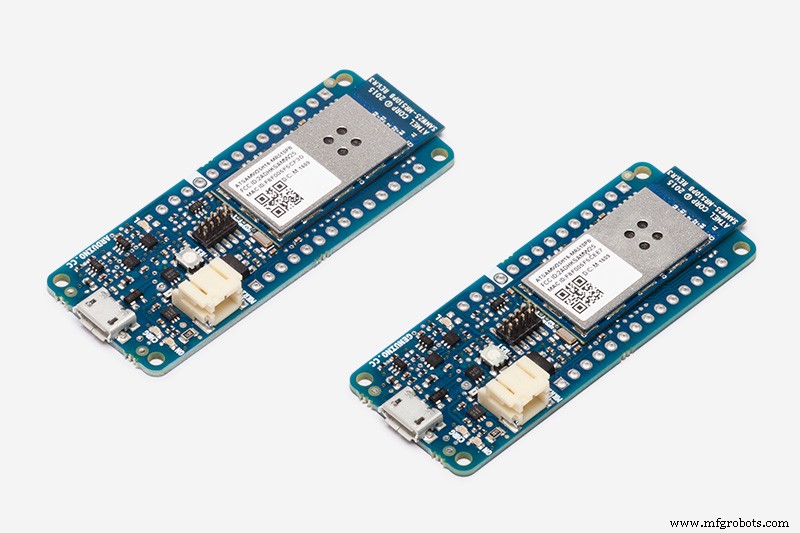

Используя плату WiFi MKR 1000, я беру последнюю версию TLE для интересующих спутников от celestrak; к счастью, сложная часть преобразования из TLE в фактический азимут и угол места уже выполнена в этой библиотеке:https://github.com/Hopperpop/Sgp4-Library

Я также использовал нулевую библиотеку RTC для получения текущего времени:https://github.com/arduino-libraries/RTCZero

Библиотека акселератора для управления двумя шаговыми двигателями:

https://www.airspayce.com/mikem/arduino/AccelStepper/

Вот как работает код:

• Подключитесь к Интернету и узнайте текущее время.
• Получите спутниковые TLE от Celestrak, сохраните их и спрогнозируйте предстоящие проходы.
• Перевести блюдо в режим ожидания Az =0 (север), EL =25
• За 5 минут до прохода переместите блюдо в начало прохода и подождите.
• Следите за спутником во время прохода
• Подождите в конце передачи в течение 2 минут, спрогнозируйте следующую передачу.
• Вернитесь в режим ожидания до следующего прохода.

Вы можете использовать бесплатную версию STK для проверки прогнозов:https://www.agi.com/products/stk

Вот и все! Сообщите мне, пробовали ли вы это и есть ли что-нибудь, что нужно уточнить.

Если вы хотите напечатать на 3D-принтере несколько спутников для спутникового трекера, ознакомьтесь с моими проектами на сайте thingiverse:https://www.thingiverse.com/yychang/designs
