Об этом проекте

Микропаяльная станция

Превратите дешевый USB-паяльник в мощную паяльную станцию ​​с активными наконечниками.

Практически не обладая теплоемкостью, эта станция мгновенно регулирует температуру наконечника. Легко припаяйте большую тепловую массу, это волшебство.

К сведению:активные паяльники стоят больших денег

Самая дешевая паяльная станция для микропайки:

YouTube

Особенности

• Простая и дешевая сборка до 10 $

• Температурный контроль (PID)

• Воспоминания

• Микропаяльное жало

• Последовательный командный интерфейс

• Ploter (выводит полезные данные)

• Отличный пользовательский интерфейс с гистограммой выходной мощности

• UI Звуки с предупреждением о достижении температуры.

• На основе Arduino с открытым исходным кодом

• Обновления прошивки

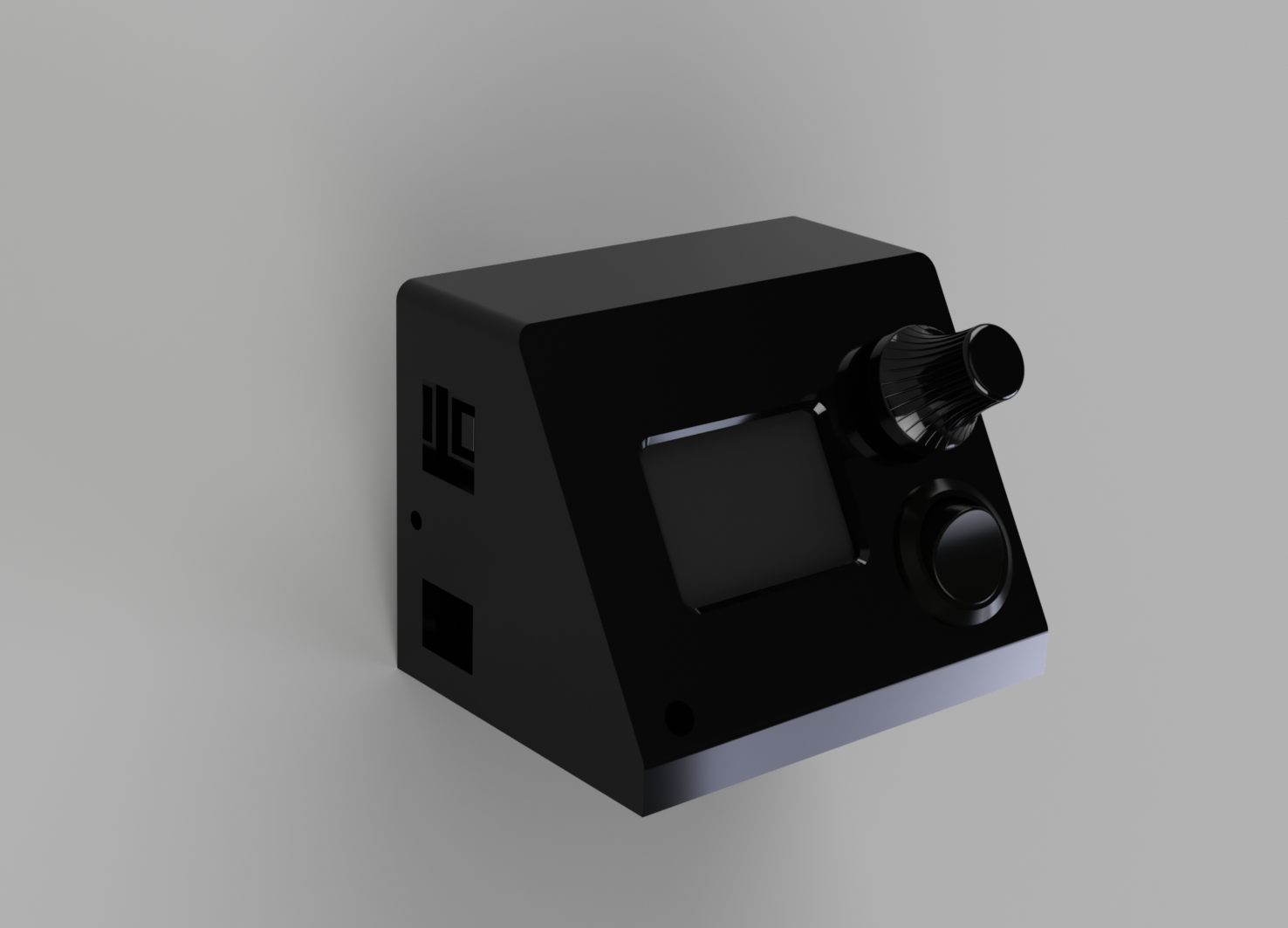

• Чехол с 3D-принтом

• Пробуждение из режима ожидания, обнаружение подхвата утюга (по температуре).

Материалы

• 1x Arduino Uno

• 1x ЖК-модуль Nokia

• 1x USB-паяльник

• 1x термистор 100к 3950

• 1x 4-жильный провод (кабель USB работает)

• 1x 5 мм светодиод

• 2 резистора по 1 кОм

• 1x 4,7k резитор

• Конденсатор 1x 10n

• Каптонная лента 10-20 мм

• 1x N MosFet (или используйте печатную плату Iron)

• 1x тумблер

• 10 маленьких шурупов 2,5x5 мм с большой головкой

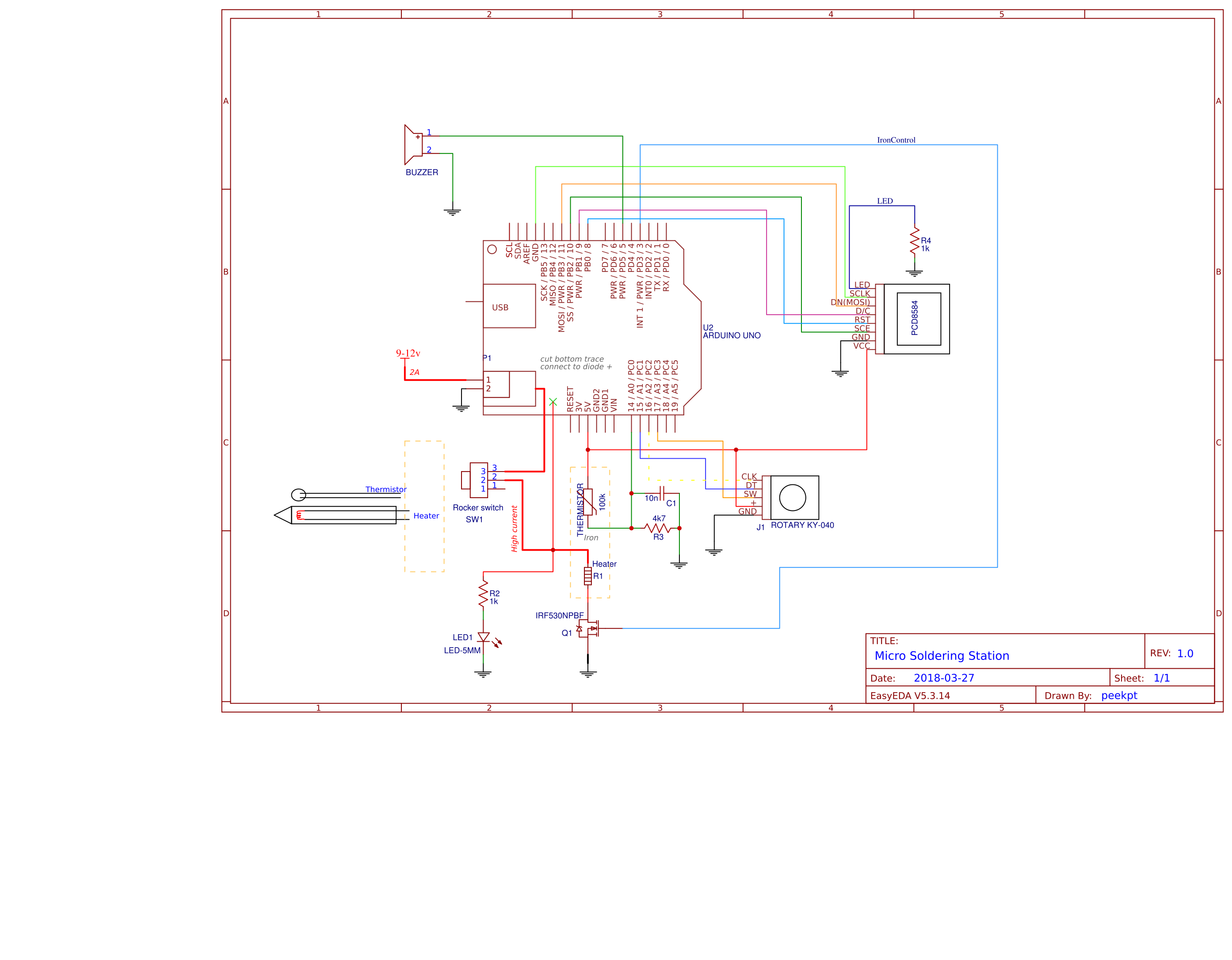

Схема

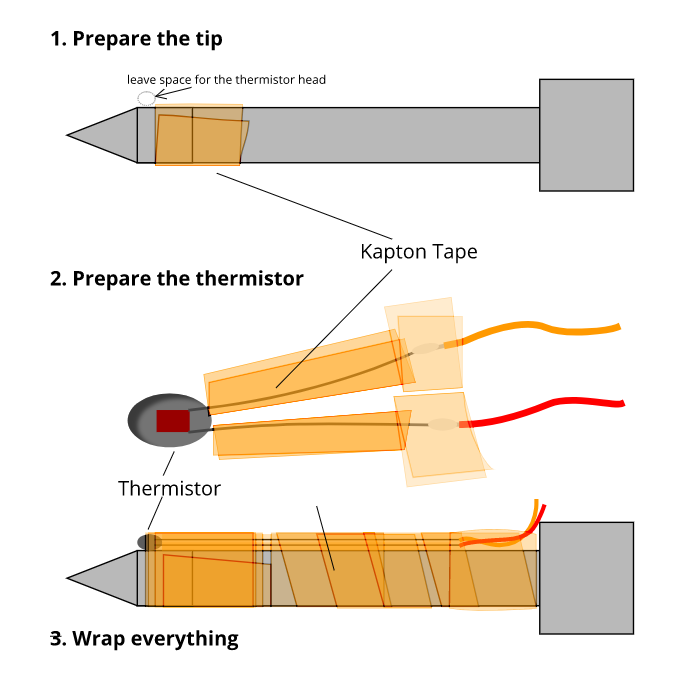

Схема жала паяльника

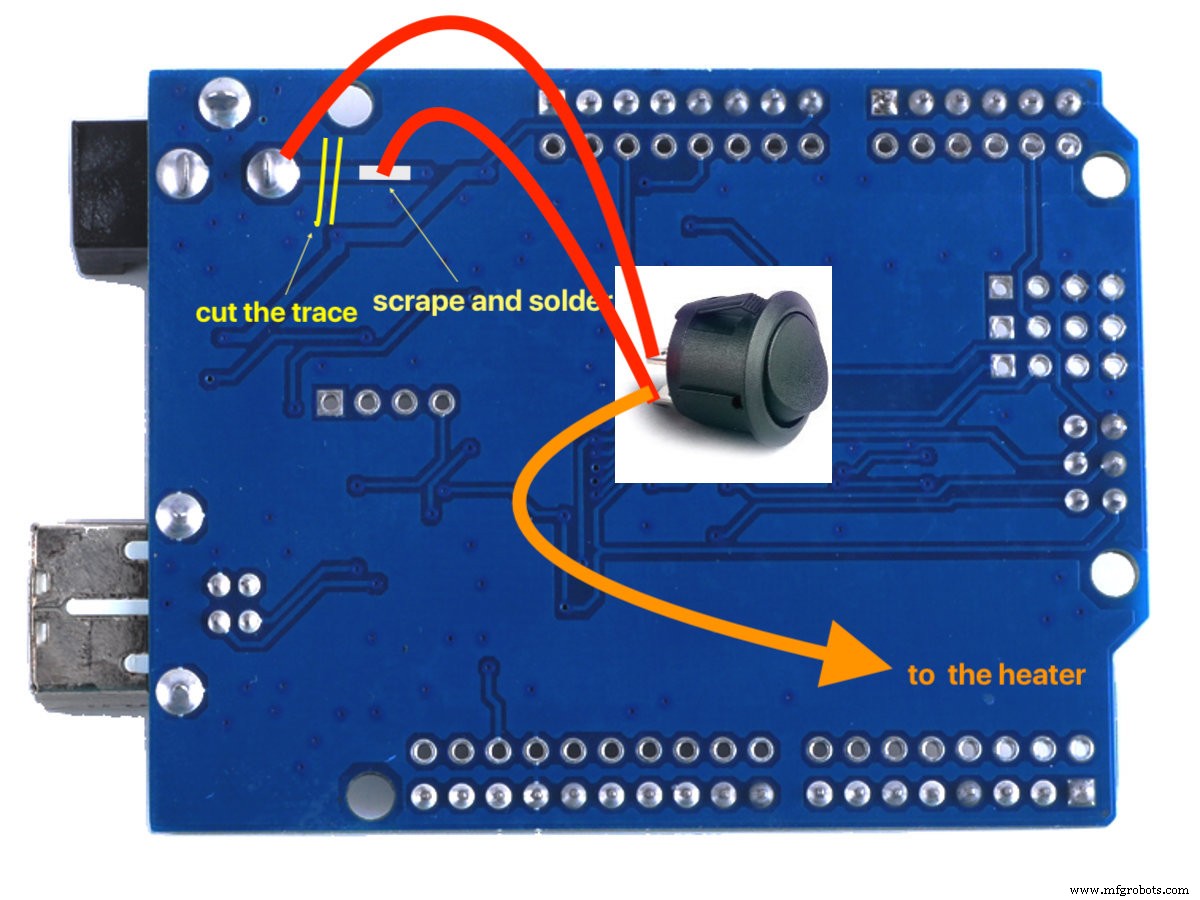

UNO R3 CH340 Power Взломанный

Обрежьте питание дорожки под печатной платой и последовательно подключите тумблер.

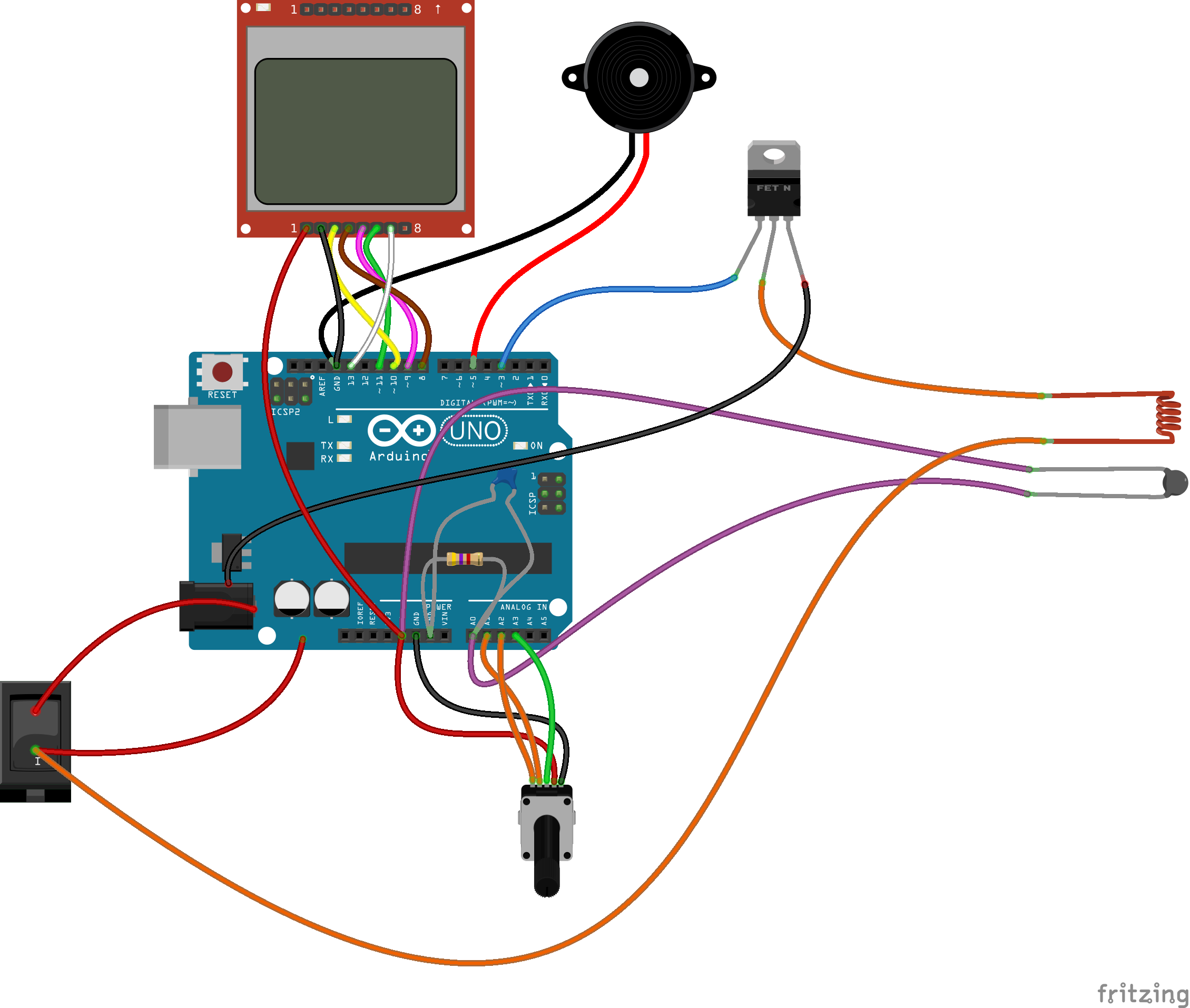

Фритзинг

Снимите плату с паяльника и возьмите кабель с 4 проводами (2 для термистора, 2 для нагревателя). Проделайте отверстие сбоку в корпусе утюга рядом с желтой гайкой, чтобы пропустить 2 провода и припаять их к термистору. Используйте каптоновую ленту, чтобы изолировать контакты термистора и прикрепить стеклянный наконечник термистора к железному концу с помощью нескольких каптоновых витков. Остальные 2 провода подключаются к нагревателю и светодиоду с резистором последовательно. (следите за полярностью светодиода) Снимите шарикоподшипник и вставьте светодиод в отверстие, сломайте пружинный штифт с другой стороны корпуса.

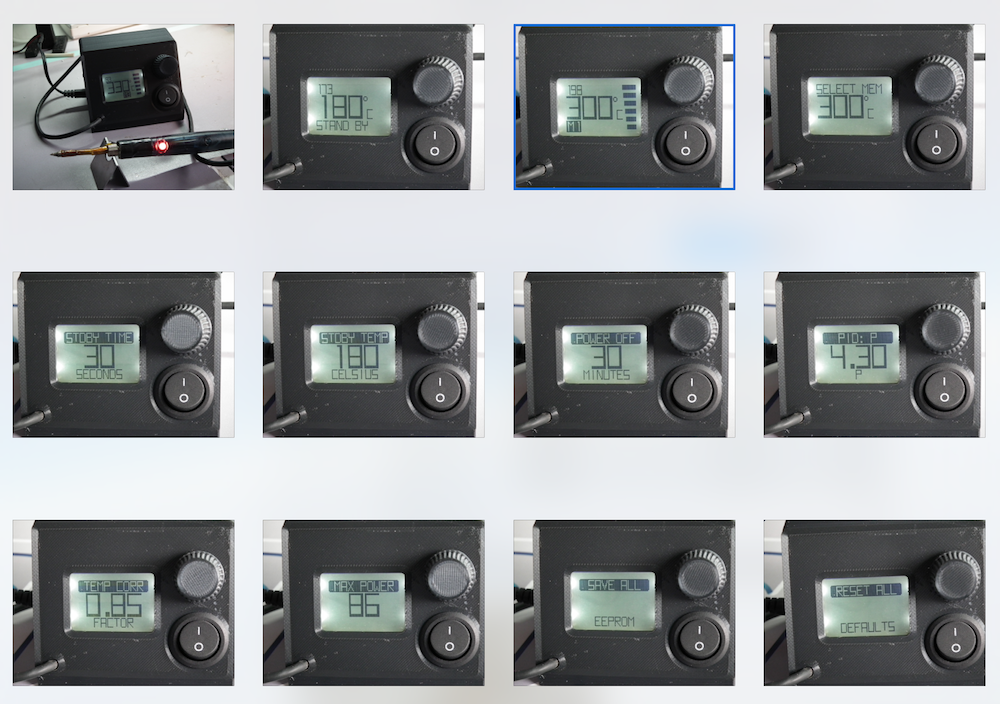

Скриншоты пользовательского интерфейса

Операция

Основной вид

• <> температура вверх вниз

• [щелчок] цикл воспоминаний

• [нажмите и удерживайте] режим сохранения памяти

• [двойной щелчок] режим настроек

Режим ожидания

• [щелкните] выйти из режима ожидания

Сохранить память

• <> выберите память для хранения

• [нажмите] магазин

Подменю режима настроек

• <> переходить по подменю

• [щелкните] редактировать подменю

Редактировать подменю

• <> изменить значение вверх вниз

• [щелкните] выйти из подменю

Детали и модули

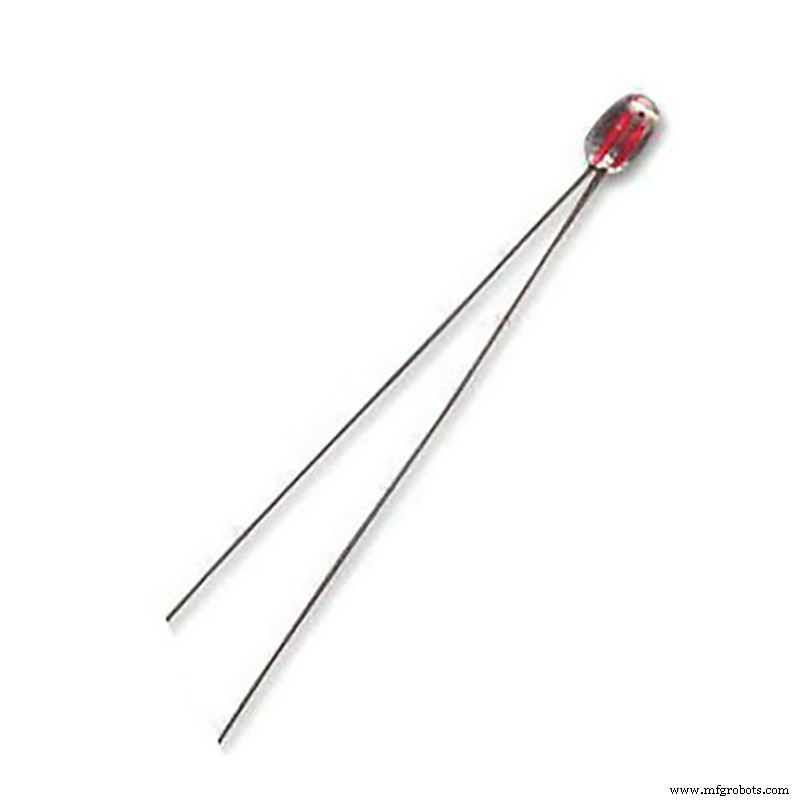

Термистор 100к (3950):

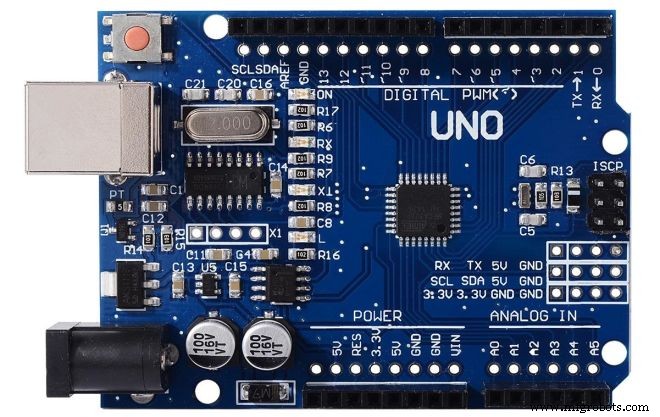

Arduino Uno R3 ch340:

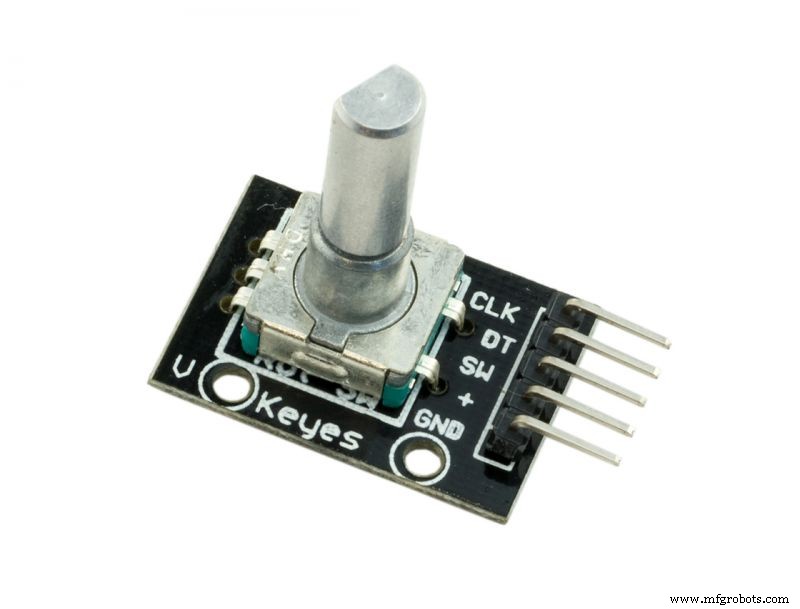

Поворотный энкодер:

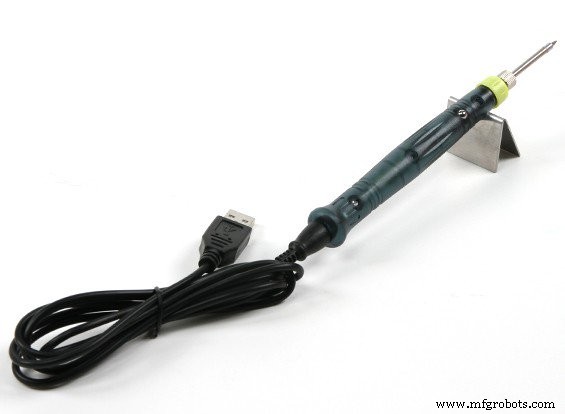

USB-паяльник:

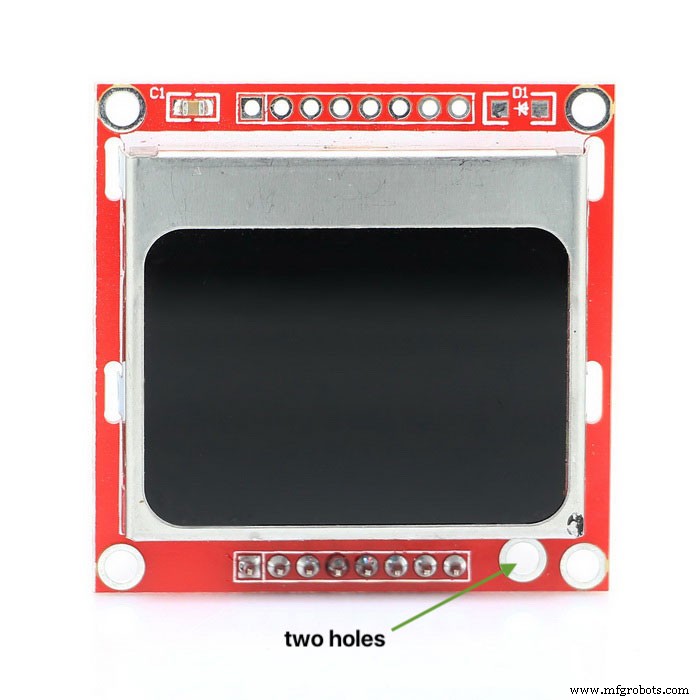

ЖК-дисплей:

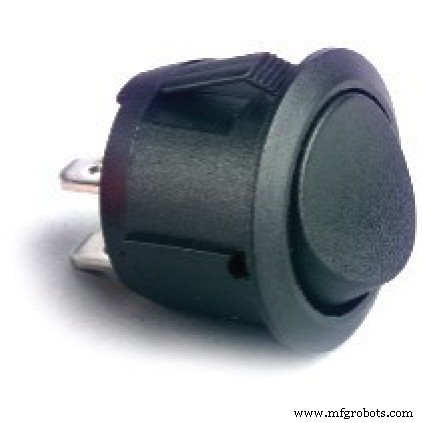

Переключатель:

Код
