Вращающаяся дверь

<час />

Фон

Вращающаяся дверь используется для управления движением транспорта или отопления и кондиционирования воздуха в здании. Конструкция карусельной двери состоит из отдельных дверных панелей (или створок), центральной оси с оборудованием, необходимым для поддержки створок двери, круглой конструкции, называемой «ротонда» или «барабан», которая обычно оснащена стеклом, и потолка ( поддерживается ротондой), который содержит либо механическое тормозное устройство (используемое для управления скоростью дверей), либо электронное устройство, которое использует двигатель для автоматического привода дверей.

Главное преимущество карусельной двери в том, что она всегда закрыта и всегда открыта. Это означает, что конструкция системы такова, что есть по крайней мере одна дверная створка, постоянно закрывающая проем, что снижает объем обогрева и кондиционирования воздуха (HVAC), которые уходят из здания, и эта экономия затрат на электроэнергию может быть значительной. . Вращающаяся дверь обеспечивает такую ​​экономию, потому что изогнутые стенки ротонды позволяют уплотнениям плотно прилегать при вращении створок двери.

Каждое крыло снабжено резиновым и фетровым уплотнением. Со временем эти уплотнители на дверных створках необходимо заменить, поскольку их эффективность с возрастом снижается. Этот процесс также является частью конструкции системы вращающихся дверей.

История

Точное первое использование вращающихся дверей неизвестно. Однако известно, что они используются примерно с 1790 года в Чикаго, где они широко используются и сегодня. Вращающиеся двери решили проблему автоматического закрытия дверного проема, чтобы избежать потери тепла или охлаждения. Ранние вращающиеся двери изготавливались из дерева, потому что технологии и материалы, необходимые для экономичного производства их из металла, либо еще не были доступны, либо были чрезмерно дорогими.

Сырье

Материалы, используемые в конструкции вращающейся двери, состоят из алюминиевого профиля, стальных труб, механически обработанных стальных деталей оборудования, предназначенных для крепления дверей к конструкции, судовой фанеры, стекла (изогнутого и плоского), войлока и резины, а также механических устройств. используется для управления скоростью или приводом от двигателя устройства оператора для перемещения дверей в ответ на сигнал от датчика.

Дизайн

Каждая базовая конструкция карусельной двери модифицируется (в отношении размеров, количества створок двери, является ли функция ручной, автоматической или безопасной, а также отделкой или цветом) в соответствии с требованиями пользователя. Базовая конструкция системы карусельных дверей не изменилась, но доступна в нескольких конфигурациях. Когда архитектор определяет вращающуюся дверь, он или она в первую очередь интересуется лучшим дизайном, который будет экономить энергию, но также и таким, который будет соответствовать требованиям движения готового здания. Исходя из этой базовой идеи, архитектор определяет систему и конфигурацию вращающихся дверей, а производители могут адаптировать свои конструкции в соответствии со спецификациями.

Производственный
процесс

1. Все алюминиевые элементы обрезаются по длине в зависимости от окончательных габаритных размеров карусельной двери. Алюминиевые профили производятся с использованием очень большого пресса, называемого экструзионным прессом. Пресс заставляет предварительно нагретые алюминиевые литые заготовки проходить через стальную матрицу, форма которой соответствует требованиям пользователя. Во многом так же, как декоратор торта, который использует мешок с глазурью, проталкиваемый через маленькое сопло для создания рисунков и форм, экструзия принимает форму выреза в матрице, и эти формы могут быть выполнены с очень точными допусками. Эти профили являются основными компонентами, используемыми при производстве вращающихся дверей - они спроектированы так, чтобы соединяться вместе и обеспечивать очень прочную основу для поддержки остальной части системы.

   Системы вращающихся дверей также могут быть изготовлены из экзотических металлов, таких как латунь или нержавеющая сталь, для улучшения их внешнего вида. В этих системах не используются алюминиевые профили. Вместо этого привариваются металлические листы, которые нарезаются и формируются для обертывания стального каркаса (подрамника). Они могут легко стоить в три раза дороже стандартной алюминиевой вращающейся двери.

2. Круглые стенки ротонды сформированы из алюминиевых профилей, которые многократно пропускаются через гибочный станок до тех пор, пока не будет достигнут правильный радиус. Радиус зависит от необходимого размера карусельной двери. Наиболее распространенный размер (ширина) составляет 8 футов (2,4 м), но эти системы могут быть изготовлены и с гораздо большей шириной. Более крупные системы обычно моторизованы, потому что конструкцию будет очень сложно толкать вручную.

   Гибочная машина состоит из трех роликов, через которые подается прямой кусок алюминия. После каждого изгиба ролики сдвигаются ближе друг к другу, и материал снова пропускается до тех пор, пока не будет достигнут правильный радиус. Этот процесс очень важен, потому что дверные панели должны не только помещаться внутри ротонды, но они также должны равномерно вращаться на 360 градусов, не задевая стены ротонды. Также необходимо поддерживать уплотнение между дверными панелями и ротондой, чтобы уменьшить количество горячего и холодного воздуха, входящего и выходящего через дверь.

3. Все алюминиевые детали (двери, рамы и т. д.) сварены вместе и подготовлены к установке компонентов оборудования, составляющих систему аварийного отключения.
4. Круглый потолок вырезается из морской фанеры толщиной 1 дюйм (2,54 см) и затем покрывается алюминиевым листом толщиной 0,125 дюйма (0,318 см) для формирования внутреннего потолка.
5. Потолок подготовлен для установки светильников (вырезы), а центральное отверстие под шахту вырезается в самом центре.
6. Стальной уголок сваривается вместе в виде сетки, чтобы обеспечить опору для потолка и закрепить механическое устройство контроля скорости. Сетка устанавливается поверх потолка.

   Устройство регулирования скорости представляет собой систему подпружиненной тормозной колодки, которая вращается внутри барабана. По мере увеличения скорости вращения карусельной двери увеличивается и тормозная колодка в сборе, и давление тормозных колодок на барабан замедляет вращающуюся дверь, предотвращая эффект «свободного хода». Устройство контроля скорости может быть установлено на потолке или в полу. Установленные на полу регуляторы скорости используются в системах со стеклянными потолками или недостаточным зазором в верхней части дверной системы.

7. Центральный вал изготовлен и оснащен противовесом отрывного оборудования. Системы вращающихся дверей (в Соединенных Штатах) должны быть оснащены «механизмом аварийного схлопывания» или «системой отрыва», которая позволяет дверным коробкам складываться друг относительно друга. Это положение книжного складывания обеспечивает беспрепятственный выход изнутри наружу здания в случае пожара или другой чрезвычайной ситуации. Единый строительный кодекс (принятый большинством муниципалитетов в Соединенных Штатах) требует, чтобы система прорыва была вместе с другой ручной или автоматической распашной или раздвижной дверью рядом с вращающейся дверью для аварийного выхода и доступа для инвалидов.

   Механизм отрыва состоит из двух отрывных пластин, прикрепленных к каждому концу центрального вала. Они имеют прорези, потому что дверные коробки оснащены поворотными стержнями, которые позволяют дверной коробке складываться из положения, как описано выше. Отрывные пластины имеют съемные люки доступа, которые позволяют подвешивать дверную раму к узлу с помощью узла поворотной штанги.

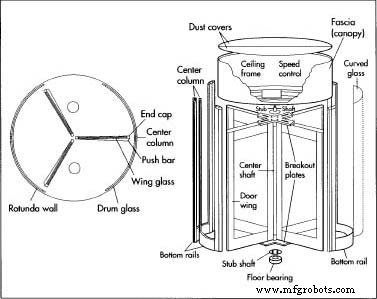

   Панели карусельной двери вращаются вместе с центральным валом в сборе и центральным валом. Вид с воздуха и вырез вращающейся двери. Узел, как обсуждалось ранее, снабжен отрывными пластинами сверху и снизу. На каждом конце центрального вала есть дополнительные аппаратные устройства, и эти устройства являются фактическими точками поворота центрального вала. Их называют короткими валами.

   Нижняя часть узла центрального вала находится внутри подшипникового узла, который прикреплен к полу здания. Подшипник позволяет вращающейся двери плавно вращаться и необходим для предотвращения механической поломки из-за износа.

8. Вся карусельная дверь собирается на заводе для тестирования. После получения разрешения на отгрузку карусельная дверь разбирается и упаковывается в защитный пластик. Строится деревянный ящик, а компоненты вращающейся двери упаковываются и закрепляются на пути к месту работы.

Контроль качества

При установке узла карусельной двери проводится серия испытаний и измерений, чтобы убедиться, что продукт соответствует требованиям заказчика. Система проверяется на правильность высоты и ширины, проверяются все функции карусельной двери (регулировка скорости, система отрыва, уплотнитель и т. Д.), И при необходимости вносятся корректировки. В случае систем безопасности или автоматических систем каждая функция или режим работы компьютера проверяются и повторно проверяются на правильность работы. Инспектор по контролю качества должен подписать форму проверки, прежде чем дверную систему можно будет разобрать.

Побочные продукты / отходы

Все отходы пригодны для вторичной переработки и состоят из дерева, алюминия и стали. Все отходы хранятся и отправляются в центр переработки. В производственном процессе не используются вредные химические вещества или отходы.

Будущее

Изучаются конструкции, которые будут включать улучшенные функции безопасности для специализированных приложений, таких как аэропорты и тюрьмы, включая системы обнаружения металлов и химикатов, а также новые системы распознавания видео. Хотя базовая конструкция вращающейся двери остается прежней после более чем 200 лет использования, некоторые новые дверные системы очень большие (20 футов [6,1 м] в диаметре), и их конструкция включает сложные и экзотические электромеханические устройства, предназначенные для того, чтобы несколько человек могли пересекать дверь. открываться сразу, когда в большинстве конструкций вращающихся дверей одновременно могут разместиться один или два человека. Из-за механических ограничений оборудования владение большими дверными системами становится дорогостоящим, а их обслуживание и ремонт проблематичными. Вращающиеся двери всегда будут лучшим способом контролировать потери системы отопления, вентиляции и кондиционирования воздуха в районах с экстремальными климатическими условиями, но они также останутся эффективными для контроля доступа и управления движением в будущем.

Где узнать больше

Другое

Манфреди, Боб. Вращающиеся двери:открытое и закрытое дело. Декабрь 2001 г.

Веб-страница Sierra Automatic Doors, Inc. Декабрь 2001г. <>.

О. Гарольд Бутилье
