Как подключить двухполюсный двухпозиционный переключатель? Проводка ДДДТ

Как подключить переключатель DPDT? Управление цепью 120/240 В и 230 В с помощью двухполюсных двухпозиционных переключателей

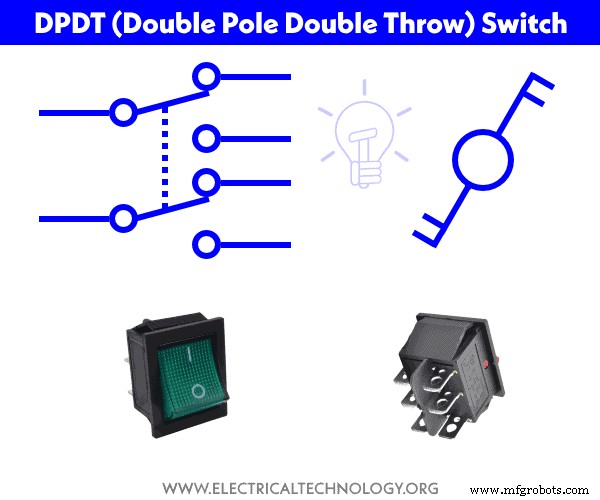

Что такое двухполюсный двухпозиционный переключатель (DPDT)?

DPDT расшифровывается как Double Pole, Double Throw Switch. По сути, это два переключателя SPDT, упакованные в один блок и управляемые одним рычагом (общим для однополюсных и двухпозиционных переключателей). Короче говоря, переключатель DPDT (двухполюсный, двухпозиционный) используется для управления двумя отдельными цепями, подключенными к двум входам питания.

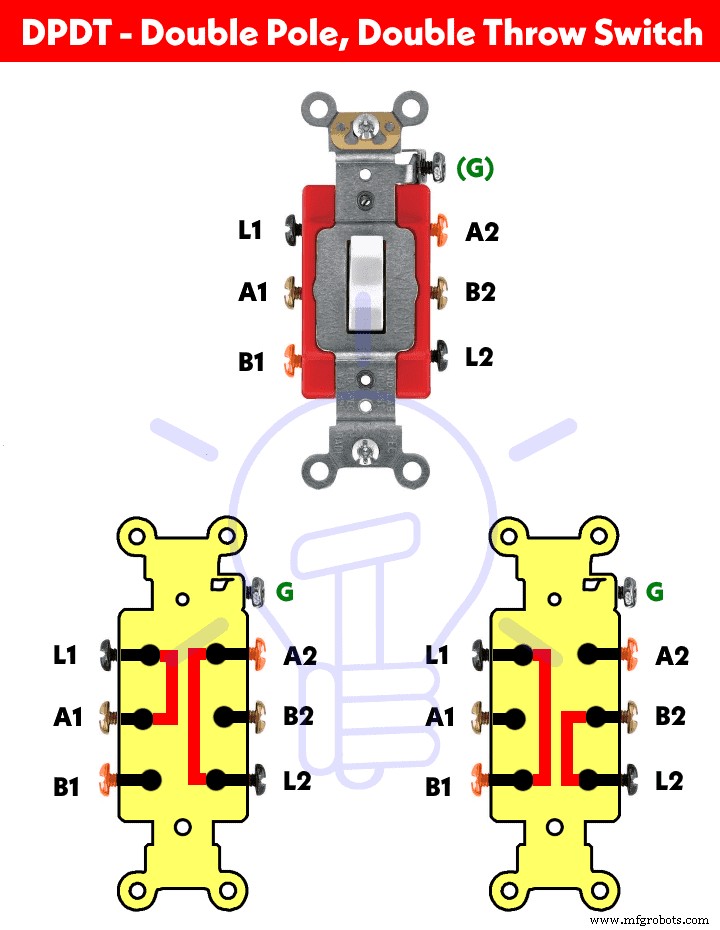

Двухполюсный двухпозиционный переключатель имеет 6 контактов L1, L2, A1, A2, B1 и B2. Клеммы L1 и L2 подключаются (не всегда) к входящим линиям (скажем, Горячая 1 и Горячая 2 в случае 240 В — NEC или Фаза и Нейтраль в случае 120 В или 230 В — IEC) и A1, A1, B1 и B2 подключены к точкам нагрузки в соответствии с проектом.

Двухполюсный двухпозиционный переключатель (DPDT) используется для управления двумя отдельными устройствами, подключенными к источнику питания, например, водонагреватель можно переключать между питанием 120 В и 240 В с помощью переключателя DPDT. (схема подключения приведена ниже), где обе линии питания (горячая1 и горячая2 или линия и нейтраль) должны быть включены или выключены одновременно для одиночной операции, так как действие взаимозаменяемо благодаря переключателю DPDT.

Внимание :Выключатели всегда подключаются к фазным (линейным или горячим) проводам так же, как и предохранители.

Конструкция и работа переключателя DPDT?

Следующий gif и короткое видео иллюстрируют, как работает в цепи двухполюсный двухпозиционный переключатель.

Короткое видео:

Давайте посмотрим, как подключить переключатель DPDT для различных приложений.

Управление и подключение двух лампочек с помощью переключателя DPDT

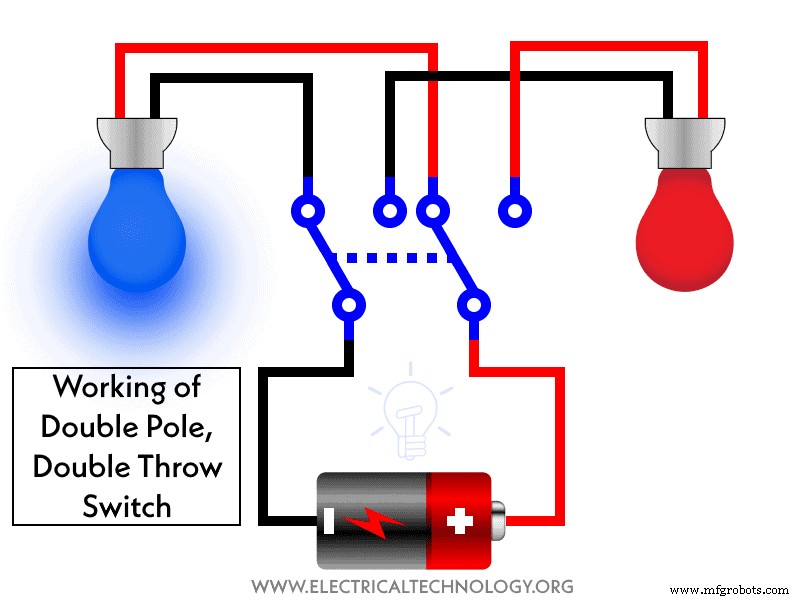

На следующей базовой схеме подключения показаны две цветные (синяя и красная) светодиодные лампочки, подключенные и управляемые с помощью переключателя DPDT. Как показано, два провода питания (аккумулятор или источник переменного тока) подключаются к входным клеммам двухполюсного двухпозиционного переключателя (L1 и L2).

Синяя светодиодная лампа подключена через A1 и A2, а красная светодиодная лампа подключена к B1 и B2. В первом положении (скажем, вверху) горит синяя лампочка, поскольку цепь замыкается через A1 и A2, а красная лампочка не горит. Во втором положении (внизу) горит красная лампочка, поскольку цепь замыкается через B1 и B2, а красная лампочка не горит.

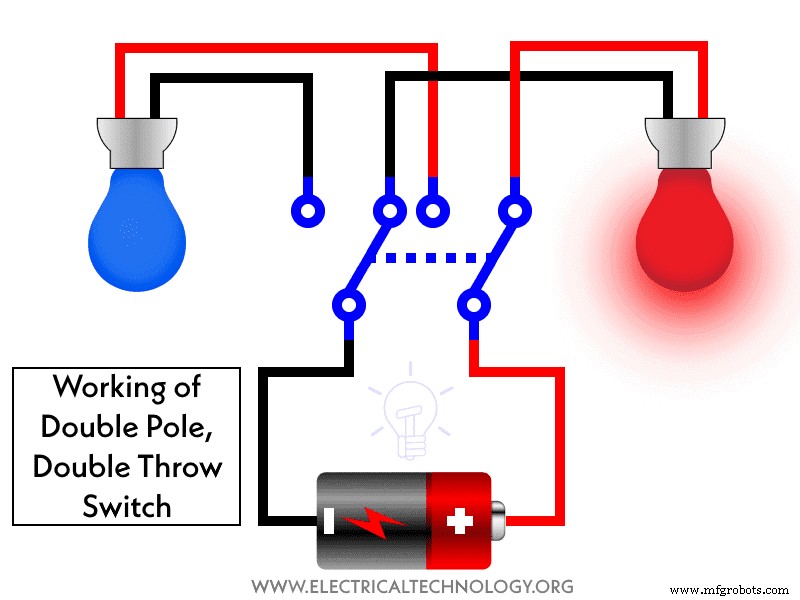

На следующем рисунке показана работа вышеуказанной схемы.

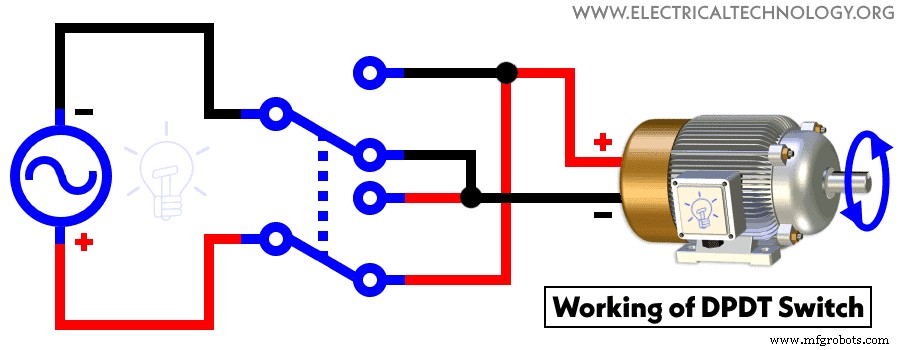

Управление направлением вращения двигателя с помощью переключателя DPDT

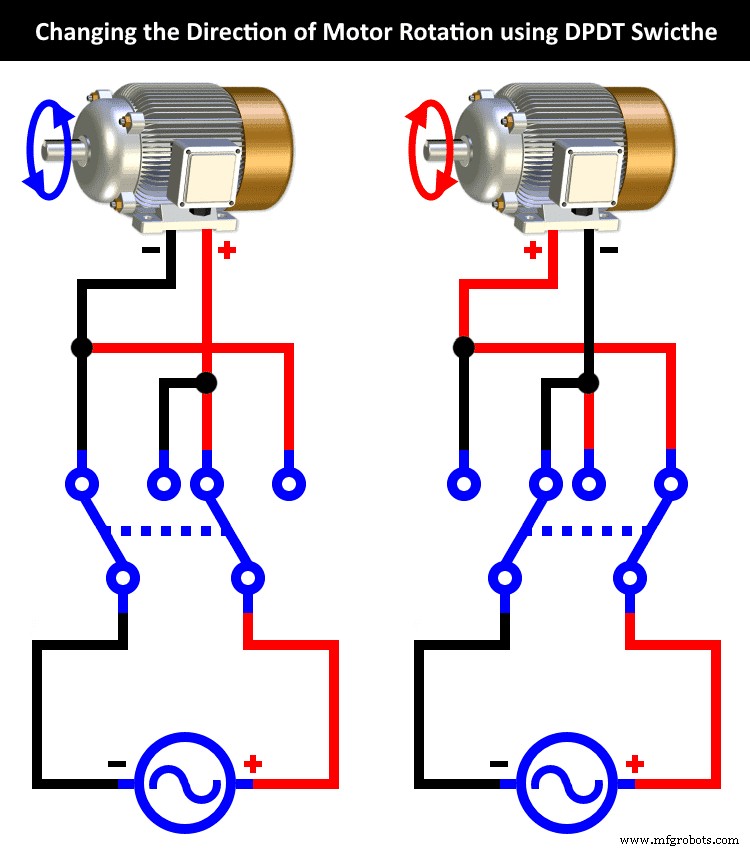

Как показано на следующей электрической схеме, направление вращения двигателя регулируется с помощью двухполюсного двухпозиционного переключателя с помощью метода реверсирования фазы.

Два провода питания (фаза, линия и нейтраль) напрямую подключаются к клеммам L1 и L2 переключателя DPDT. Двигатель подключается к клеммам нагрузки переключателя, где A1 подключается к B2, а A2 подключается к B1.

Когда ручка переключателя находится в верхнем положении, двигатель вращается по часовой стрелке, поскольку цепь замыкается через A1 и B2. Когда рычаг переключателя опущен, двигатель вращается против часовой стрелки, поскольку цепь замыкается через A2 и B1. Таким образом, направление вращения двигателя можно легко изменить с помощью переключателей DPDT.

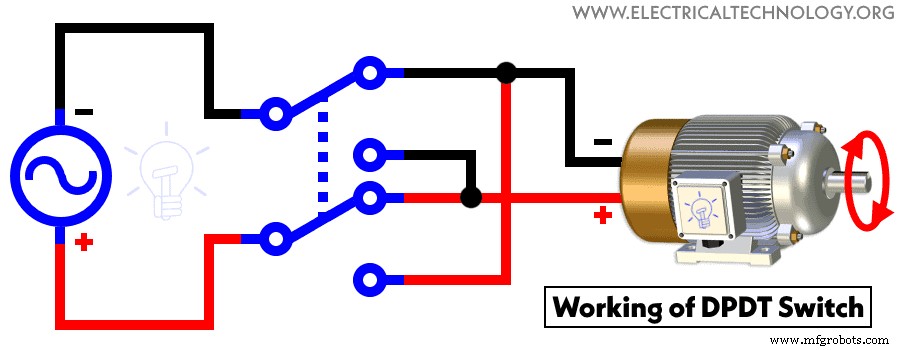

На следующем рисунке показана работа вышеуказанной схемы.

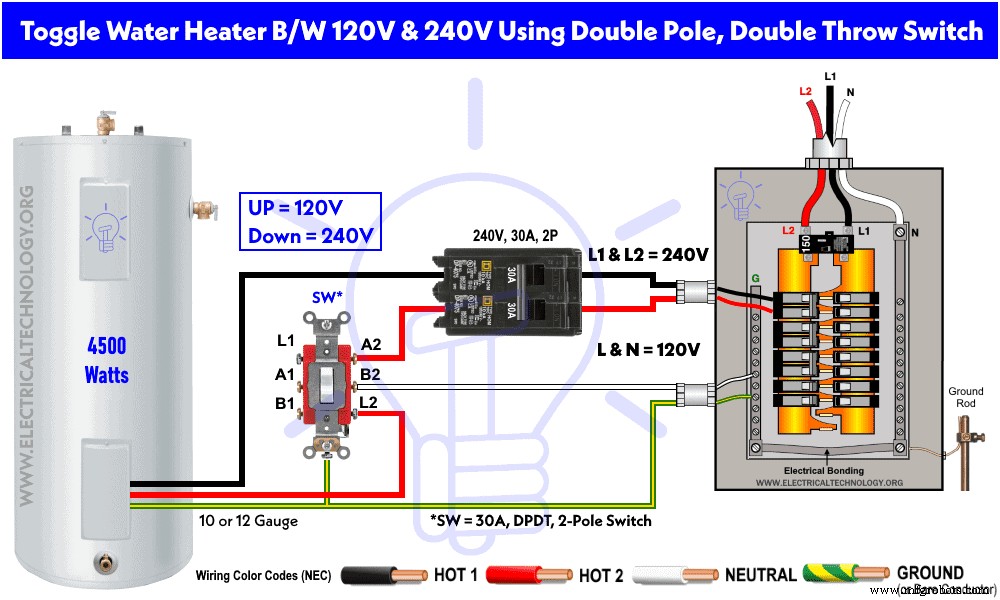

Как переключить водонагреватель между 120 В и 240 В с помощью переключателя DPDT?

Водонагреватель можно переключать между 240 В и 120 В с помощью двухполюсного двухпозиционного переключателя. Для этого подключите Hot 1 (черного цвета) от 2-полюсного автоматического выключателя на 30 А к элементу водонагревателя. Теперь подключите Hot 1 (красного цвета) от выключателя к клемме A2 выключателя и снова подключите клемму L2 к клеммной коробке водонагревателя.

Теперь подключите нейтраль от сборной шины к клемме B2 выключателя. Наконец, подключите заземляющий провод к водонагревателю. Винты клемм L1, A1 и B1 в этом случае не используются.

Когда переключатель находится в верхнем положении, водонагреватель работает от 240 В через нагреватель 1 и нагреватель 2. Когда переключатель находится в нижнем положении, водонагреватель работает от источника 120 В через нагреватель 1. и нейтральное.

Имейте в виду, что вы можете управлять любым из двух электроприборов с помощью двухполюсного двухпозиционного переключателя, когда одна цепь может работать одновременно, а вторая будет ВЫКЛЮЧЕНА. .

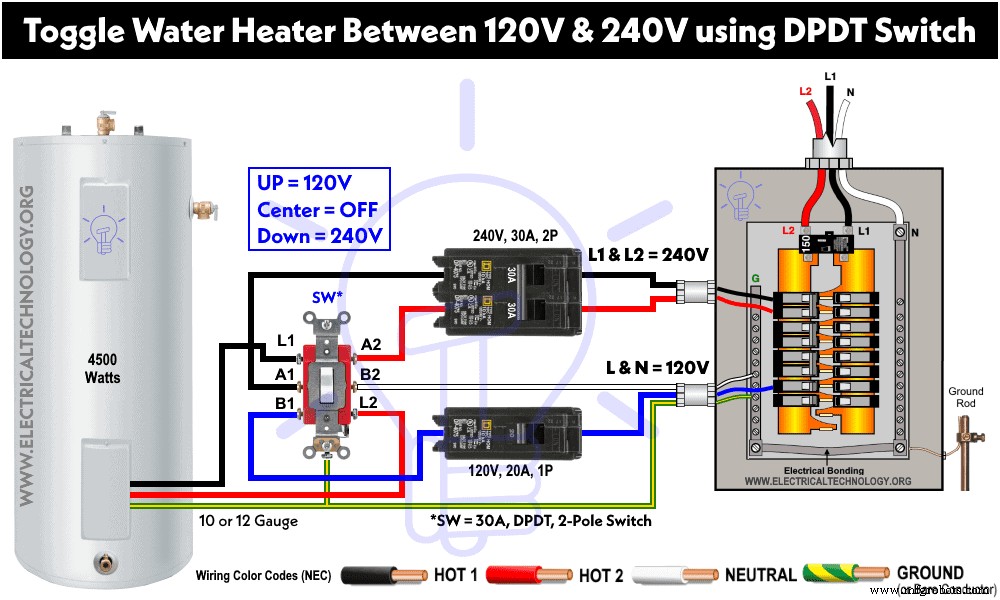

Переключение водонагревателя между 120 В и 240 В с помощью центрального переключателя DPDT

Приведенная выше схема подключения переключает питание только между 240 В и 120 В, чтобы добавить в схему дополнительную функцию, например, «питание выключено», мы будем использовать переключатель DPDT с центральным выключенным положением. В этом случае нам понадобятся два выключателя, а именно 30А, 2-х полюсный, 240В для горячего1 и горячего 2 и 20А, однополюсный, 120В для нулевого и горячего проводов.

Просто подключите двухполюсный двухпозиционный переключатель к водонагревателю, как показано на рисунке ниже.

Схема будет работать следующим образом.

• Рычаг переключателя в верхнем положении =водонагреватель работает от источника питания 120 В, так как цепь замыкается через линию и нейтраль (через B₁ , L₁ и Б₂ , L₂ терминалы).
• Рычаг переключателя в центральном положении =переключатель ВЫКЛ. — водонагреватель не подается.
• Рычаг переключателя в нижнем положении =водонагреватель работает от сети 240 В. Цепь замыкается через Hot1 и Hot2 (через L₁ и L₂ соединены (через A_1, , А₂ и L₂ терминалы).

Прочитайте подробный пост о том, как переключить электрический водонагреватель между 120 В и 240 В?

• Двухполюсные и четырехпозиционные переключатели выглядят одинаково, но они разные. Оба имеют 4 клеммных винта. Имейте в виду, что двухполюсные переключатели рассчитаны на напряжение от 220 до 240 В, а четырехпозиционные переключатели всегда рассчитаны на напряжение от 120 до 277 В. Кроме того, при изменении положения 4-позиционного переключателя оба провода подключаются к противоположным клеммам, а при изменении положения двухполюсного переключателя он включает или выключает оба провода. Рекомендуется проверить номинал устройства или, по крайней мере, проверить клеммы мультиметром в режиме проверки целостности цепи.
• Латунные винты следует подсоединять к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC.
• Зеленый винт должен быть подключен к заземлению/проводу заземления (зеленому/желтому или оголенному проводу).
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется для розеток 240 В (США). Кроме того, нейтраль никогда не подключается к переключателям.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Перед подключением к существующей или новой розетке или выключателю с электрической/распределительной коробкой выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН.
• Если вы не уверены в схемах подключения, обратитесь к авторизованному и лицензированному электрику для установки выключателя.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
